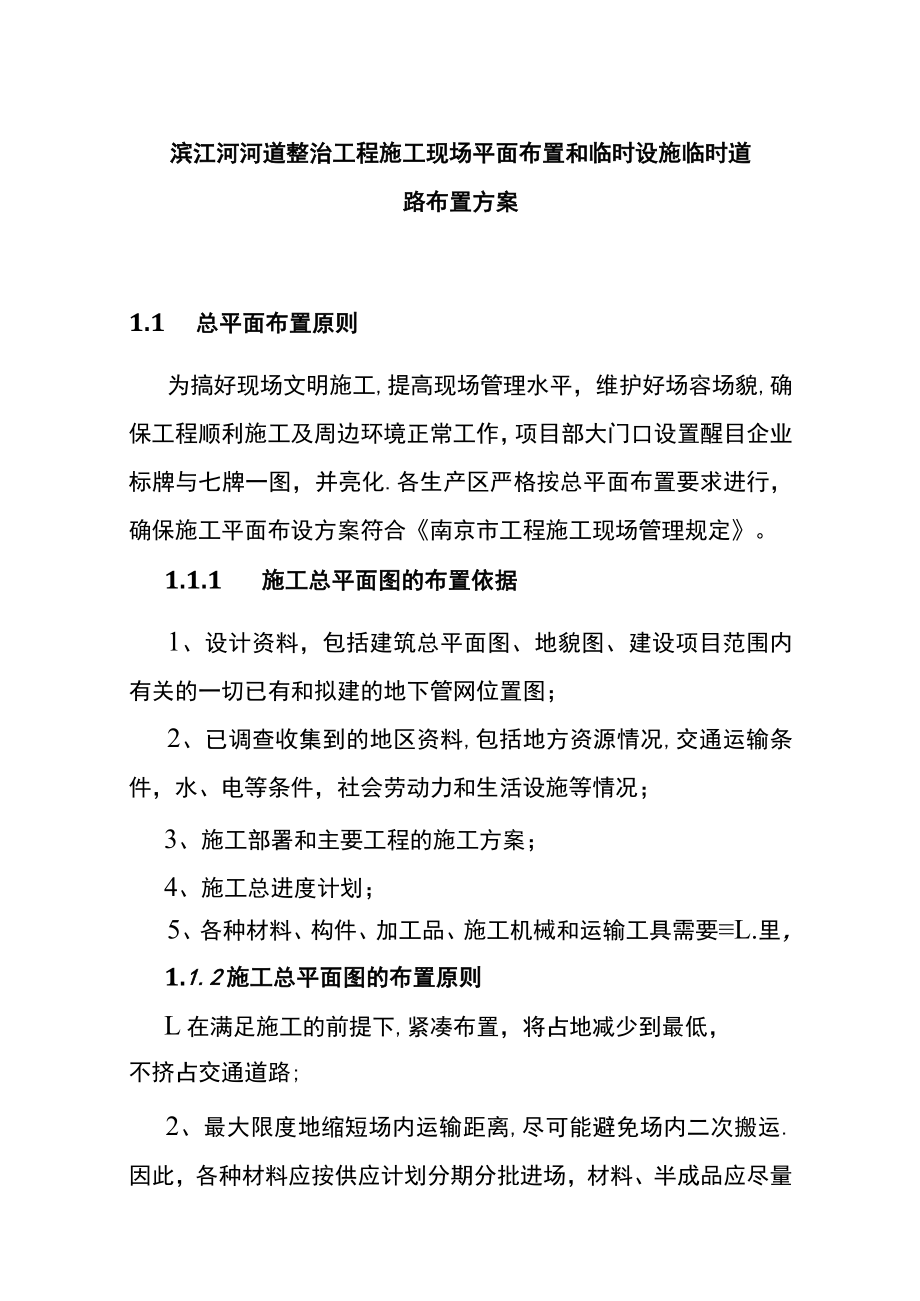

1、滨江河河道整治工程施工现场平面布置和临时设施临时道路布置方案1.1 总平面布置原则为搞好现场文明施工,提高现场管理水平,维护好场容场貌,确保工程顺利施工及周边环境正常工作,项目部大门口设置醒目企业标牌与七牌一图,并亮化.各生产区严格按总平面布置要求进行,确保施工平面布设方案符合南京市工程施工现场管理规定。1.1.1 施工总平面图的布置依据1、设计资料,包括建筑总平面图、地貌图、建设项目范围内有关的一切已有和拟建的地下管网位置图;2、已调查收集到的地区资料,包括地方资源情况,交通运输条件,水、电等条件,社会劳动力和生活设施等情况;3、施工部署和主要工程的施工方案;4、施工总进度计划;5、各种材料

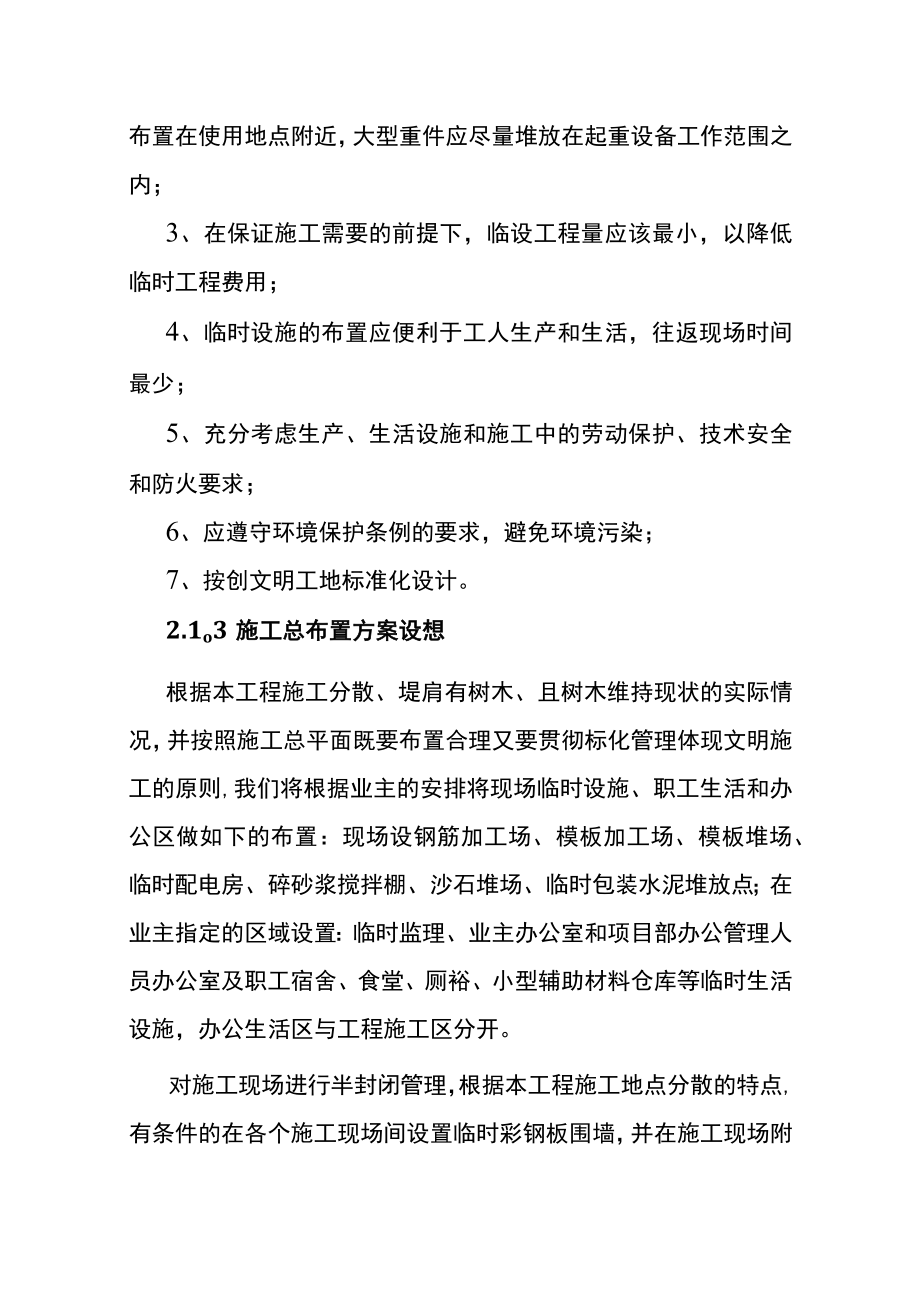

2、、构件、加工品、施工机械和运输工具需要L.里,1.1.2施工总平面图的布置原则L在满足施工的前提下,紧凑布置,将占地减少到最低,不挤占交通道路;2、最大限度地缩短场内运输距离,尽可能避免场内二次搬运.因此,各种材料应按供应计划分期分批进场,材料、半成品应尽量布置在使用地点附近,大型重件应尽量堆放在起重设备工作范围之内;3、在保证施工需要的前提下,临设工程量应该最小,以降低临时工程费用;4、临时设施的布置应便利于工人生产和生活,往返现场时间最少;5、充分考虑生产、生活设施和施工中的劳动保护、技术安全和防火要求;6、应遵守环境保护条例的要求,避免环境污染;7、按创文明工地标准化设计。2.1o3施工

3、总布置方案设想根据本工程施工分散、堤肩有树木、且树木维持现状的实际情况,并按照施工总平面既要布置合理又要贯彻标化管理体现文明施工的原则,我们将根据业主的安排将现场临时设施、职工生活和办公区做如下的布置:现场设钢筋加工场、模板加工场、模板堆场、临时配电房、碎砂浆搅拌棚、沙石堆场、临时包装水泥堆放点;在业主指定的区域设置:临时监理、业主办公室和项目部办公管理人员办公室及职工宿舍、食堂、厕裕、小型辅助材料仓库等临时生活设施,办公生活区与工程施工区分开。对施工现场进行半封闭管理,根据本工程施工地点分散的特点,有条件的在各个施工现场间设置临时彩钢板围墙,并在施工现场附近设洗车台供进出材料车辆的清洗。项目

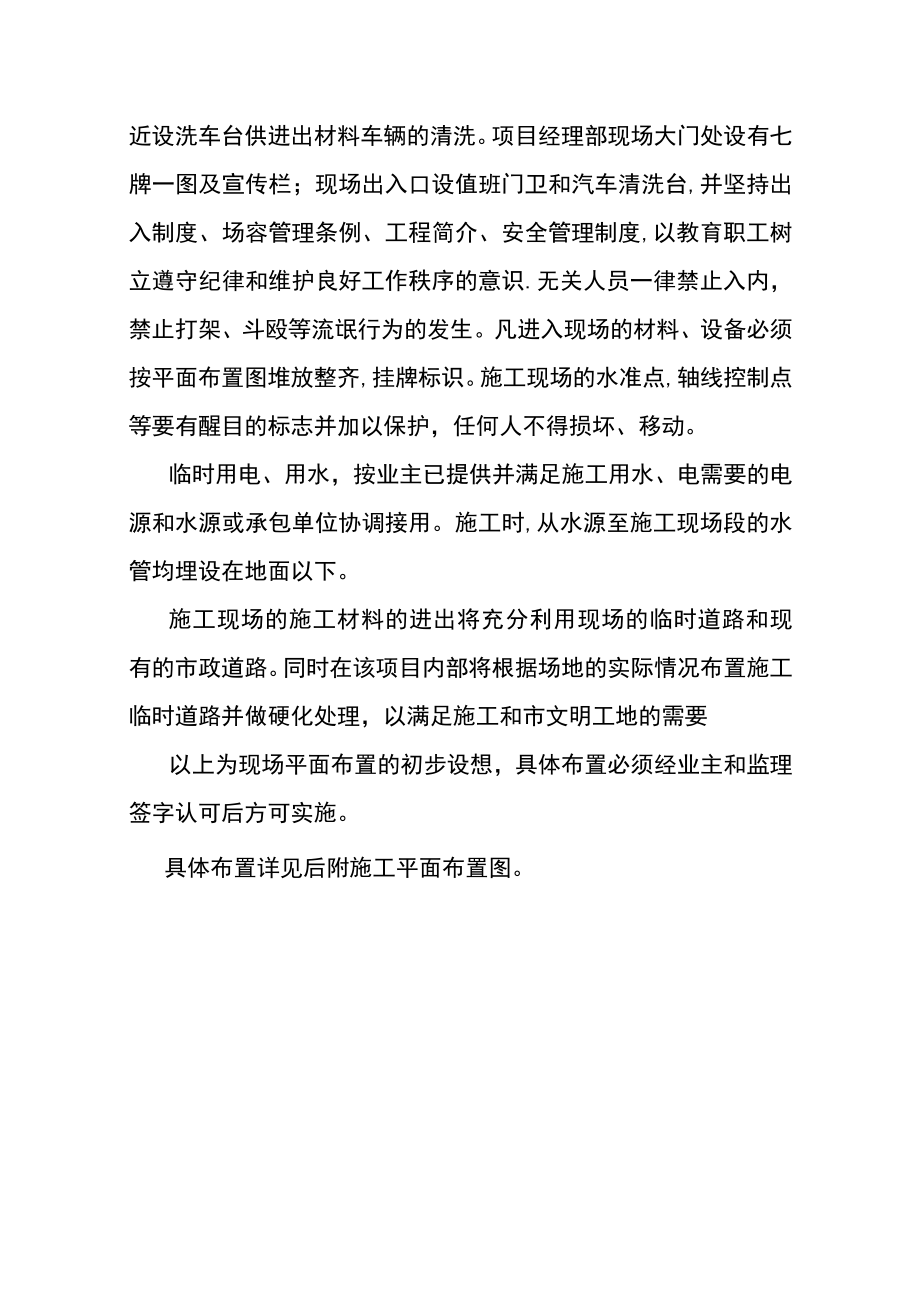

4、经理部现场大门处设有七牌一图及宣传栏;现场出入口设值班门卫和汽车清洗台,并坚持出入制度、场容管理条例、工程简介、安全管理制度,以教育职工树立遵守纪律和维护良好工作秩序的意识.无关人员一律禁止入内,禁止打架、斗殴等流氓行为的发生。凡进入现场的材料、设备必须按平面布置图堆放整齐,挂牌标识。施工现场的水准点,轴线控制点等要有醒目的标志并加以保护,任何人不得损坏、移动。临时用电、用水,按业主已提供并满足施工用水、电需要的电源和水源或承包单位协调接用。施工时,从水源至施工现场段的水管均埋设在地面以下。施工现场的施工材料的进出将充分利用现场的临时道路和现有的市政道路。同时在该项目内部将根据场地的实际情况布

5、置施工临时道路并做硬化处理,以满足施工和市文明工地的需要以上为现场平面布置的初步设想,具体布置必须经业主和监理签字认可后方可实施。具体布置详见后附施工平面布置图。2.2临时道路布置施工现场的施工材料的进出将充分利用现场的临时道路和现有的市政道路.考虑到南京市2014年度栖霞街道滨江河(工农联盟河段)河道整治工程建设项目实际情况,可修建临时进场道路,同时在该项目内部将根据场地的实际情况布置施工临时道路并做硬化处理,以满足施工和市文明工地的rT1rlJo本工程场内道路以满足工程施工需要为原则.场内临时道路的设计要在满足施工要求的前提下充分结合地形条件布置,充分利用现有堤顶道路,尽量减少修建临时性交

6、通道路的工程量,降低工程成本。尤其是临时道路不得危害民舍及农田,维护好道路两侧的开挖和填筑边坡。对于部分上堤道路采用泥结石路面,宽7。0m,办公区内为简易磴道路,其它施工道路根据需要布置。做好路基和路面的排水并配备洒水车进行洒水,将扬尘控制在最低程度。详见施工平面布置图220i=2%i=2%Ql+Q2取Q=Q3=10(LS)供水管径计算施工及用水管径计算D1=4(Q1+Ql)V1000二47.54(L/S)/3.142.51000=58mm,取60mm。式中:V-水管内水的流速,取2.5/SD2=4QV1000=(4X10)/(3.141.510OO)=71.4mm,取IOomm整个施工区域生

7、产用水由以从附近闸站接来的自来水管线提供。沿堤防轴线方向布置通长水管,主管采用DNlOO钢管,其他次要用水管用DN50、DN25钢管接到用水点,直供到各施工用水作业面。1.4.2施工供电工程主要用电设备有施工排水泵、磴拌和站、钢筋加工厂、木工加工厂、机械检修厂、施工供水及其它办公、生活、照明等用电设施.施工用电量按下式计算:Pc=KPP2照明用电按下式计算:Po=I.10(K2P3K3P4)施工现场用电最大容量约为90KW,其中包括照明用电约为30KWo工程附近均有供电线路,施工用电可以利用已有的供电线路,施工用电电源从附近现有的变压器的输出端引出。集中向拌和系统、钢筋加工厂、附属加工厂、施工

8、现场和整个生活区供电,另外根据整个工程的要求,可以机动地设置一台75-90KW柴油发电机做为施工备用电源。电由计量柜下侧接入启建配电房、发电机房,然后从配电房架设三条主干线分别送电到生活区、碎生产系统区、施工区。现场用电安装二级保护装置,局部区域安装三级保护装置,以确保用电安全。主要输电线路采用架空裸线,其电杆距离为30m,分支线及引入线均由电杆处接出采用绝缘电缆.1.4。3施工排水施工排水主要为排除基坑内所有废水及渗水,具体排水方案详见施工围堰及降排水章节.1.4 。4施工照明施工作业区、施工道路、临时设施、办公区和生活区设置足够的照明,如在施工区域建一座6m的灯架,顶端安装10kw的长弧镜

9、灯一台,作为作业区的施工照明,灯箱上设有防雨的棚盖,生活营地照明采用IOoW防水日光灯进行。现场照明设备必须按照有关规范配备,照明度符合有关规定。特殊场所按照要求采用低压照明,电压不超过36V。1.4.5施工通讯本标工程施工通讯将以手机为主,项目部现场调度室及各个施工区域配备电话相互联系,便于项目及时了解每个配套施工区域的施工情况。1.5 临时设施的布置考虑到本工程建筑物较为分散特点,施工临时设施布置一处,设项目经理部,占地面积约为15OOm2,其中硅拌合系统占10%,各种材料加工厂和仓库占20%,生活办公用房占25%,机械停放场占25%,临时堆场占20%o详见工程施工总平面布置图。每个配套施

10、工区域的生产设施主要包括砂拌和站、木材加工厂、汽车停放厂、综合库房、试验室等。生产设施均布置在右侧指定区域,附属企业的布置考虑以下原则:(1)根据本次建设项目施工相对分散,施工场地狭小的特点,确定施工期间总布置原则以集中位置,因地制宜,并力求布置紧凑、合理,减少干扰,少占耕地。(2)佐用骨料采用外购方式,骨料堆放在拌和系统场地内,水泥采用散装与袋装水泥。1.5.1磴拌和系统磴主要用于桥台、桥帽及砌筑拌合,考虑到施工现场实际情况,在工场附近设12台0。8m3已搅拌机拌制,动力翻斗车或手推车运输.计划准备黄砂料场150m2、碎石料场15Om2,黄砂料场与碎石料场之间适当隔离,材料总储量300t。为

11、了保证磴的生产的质量,在砂石堆场范围内,场地平整压实后,铺设30cm左右的碎石垫层,石子堆场再浇15Cm厚的磅,确保雨天正常施工,四周均设排水系统.设立现场试验室,专人随时对碎的配制、拌和、取样试验等进行控制。试验室为板房结构,建筑面积50m2,占地面积70m2.1.5.2木材加工场木材加工厂主要负责木模板加工,建筑面积IOom2,占地面积15Om2为敞棚式结构,木工厂内设木工多用刨床2台,圆锯机2台。2.5o3机械设备停放厂及机修车间机械设备停放厂占地约175m2z机械设备停放厂内设检修车间,检修车间选用宜建宜拆的板房结构,建筑面积15OmI才佥修车间主要负责各种施工设备的维修与保养,内设必

12、要的修理工具及电焊机1台,氧气焊2套。另设车床1台,钻床1台.2.5.4库房库房主要是综合库房。综合库房主要考虑三大物资及施工机械配件等存放。三大物资存放采用敞棚。机械配件采用板房,总占地面积10Om2,敞棚面积50m2,板房建筑面积50m2o15。5临时堆场临时堆场每处占地面积约O.9亩,详见总平面布置图.2。6工地养护(试验)室1.6.1工地试验室建设工地养护试验室作为本工程质量的检测机构,在组建时要充分考虑其位置、结构、环境、供水供电等多方面的因素,以保证建成后能满足试验检测工作的需要。本工程工地试验室布置按照工程实施需要和监理人的要求,建立工地土工(试验)室,工地现场将自建现场材料试验

13、室一处如下:工地试验室布置在桥梁生产区,具体位置详见施工总平面布置图。工地试验室根据施工要求设置,工地试验室2间,为砖混结构,占地约70ml.试验室平面布置如下页图:4.(ITl试验室平面布置图标准养护定标养室控制器2.(样品空操作告操作台土工试畛空4.Cm电动击实仪电动振筛机电热恒温干燥箱混凝土搅拌机混摄士振实台泯凝土抗港仪集料检测及混凝土试验 宓贯入阻力仪Em水池I电动脱模器Clll电阻炉试验室采光良好,水电管道、线路布置合理整齐,有安全管理措施.养护实验室安装自动恒温装置,湿度控制在95%左右,配备合适的仪器、设备及试验人员,以满足工程质量检测的需要。现场专人负责试验样本制作时间和原材料样本。本试验室主要有土工试验和原材料、磴试验两大试验功能,所以试验室的布置紧紧围绕这两部分展开,大体分为土工试验室部分和原材料、磴试验室部分,同时根据实际情况,在已浇筑现场、磴拌和系统、大堤防填筑现场布置相应的试验站,用于碎拌和物
