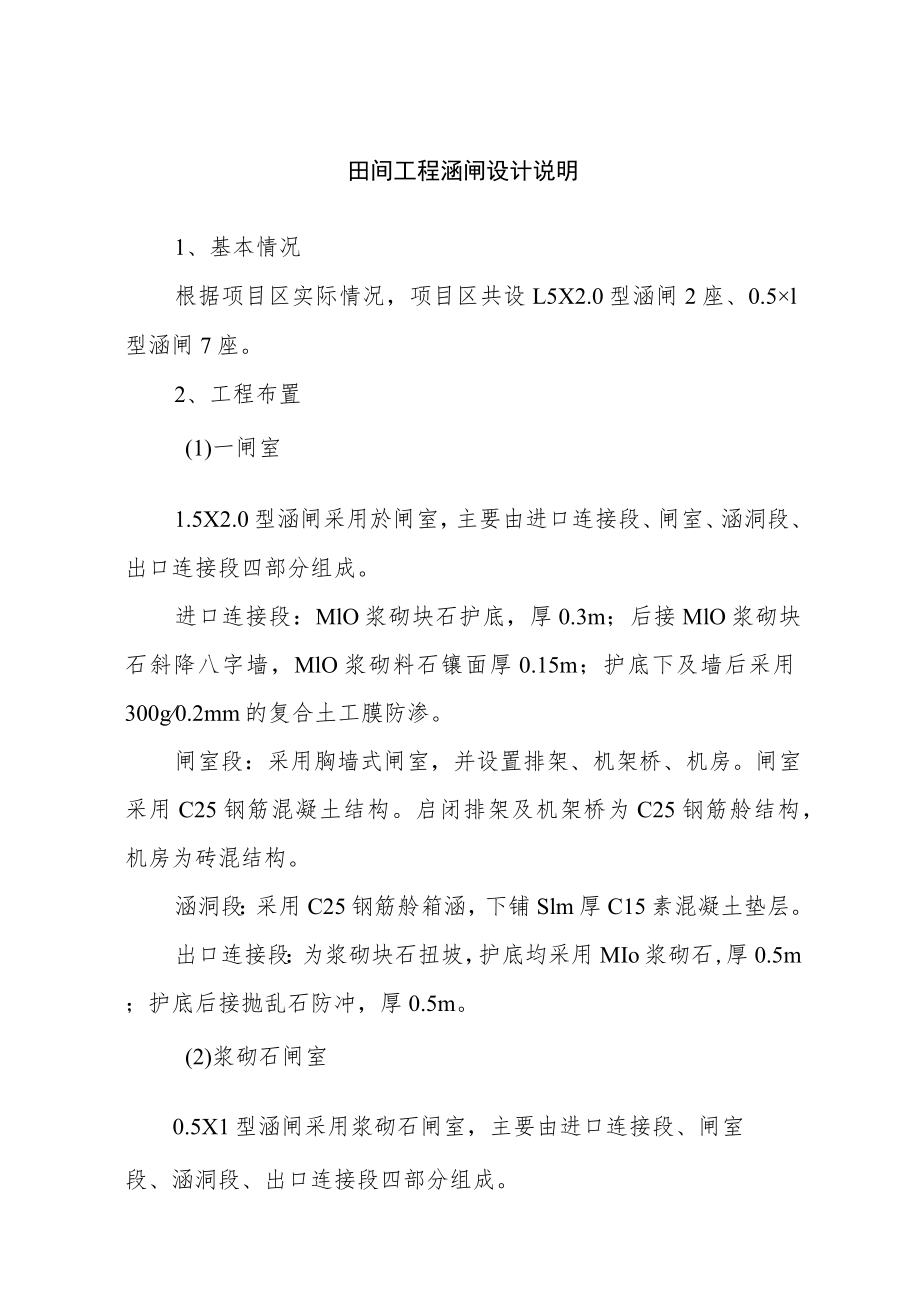

1、田间工程涵闸设计说明1、基本情况根据项目区实际情况，项目区共设L5X2.0型涵闸2座、0.5l型涵闸7座。2、工程布置(1)一闸室1.5X2.0型涵闸采用於闸室，主要由进口连接段、闸室、涵洞段、出口连接段四部分组成。进口连接段：MlO浆砌块石护底，厚0.3m；后接MlO浆砌块石斜降八字墙，MlO浆砌料石镶面厚0.15m；护底下及墙后采用300g0.2mm的复合土工膜防渗。闸室段：采用胸墙式闸室，并设置排架、机架桥、机房。闸室采用C25钢筋混凝土结构。启闭排架及机架桥为C25钢筋舲结构，机房为砖混结构。涵洞段：采用C25钢筋舲箱涵，下铺Slm厚C15素混凝土垫层。出口连接段：为浆砌块石扭坡，护底

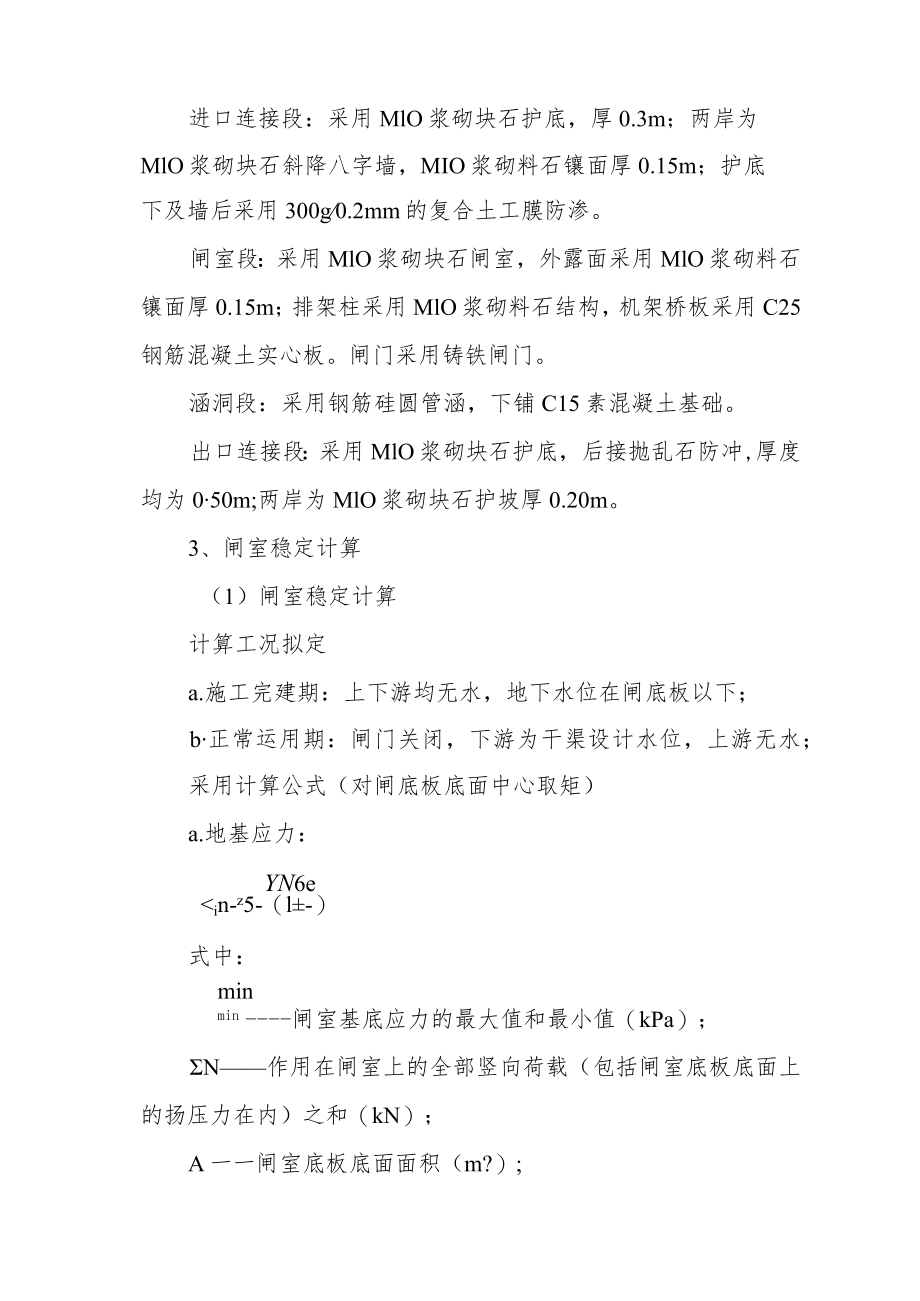

2、均采用MIo浆砌石,厚0.5m；护底后接抛乱石防冲，厚0.5m。(2)浆砌石闸室0.5X1型涵闸采用浆砌石闸室，主要由进口连接段、闸室段、涵洞段、出口连接段四部分组成。进口连接段：采用MlO浆砌块石护底，厚0.3m；两岸为MlO浆砌块石斜降八字墙，MIO浆砌料石镶面厚0.15m；护底下及墙后采用300g0.2mm的复合土工膜防渗。闸室段：采用MlO浆砌块石闸室，外露面采用MlO浆砌料石镶面厚0.15m；排架柱采用MlO浆砌料石结构，机架桥板采用C25钢筋混凝土实心板。闸门采用铸铁闸门。涵洞段：采用钢筋硅圆管涵，下铺C15素混凝土基础。出口连接段：采用MlO浆砌块石护底，后接抛乱石防冲,厚度均为

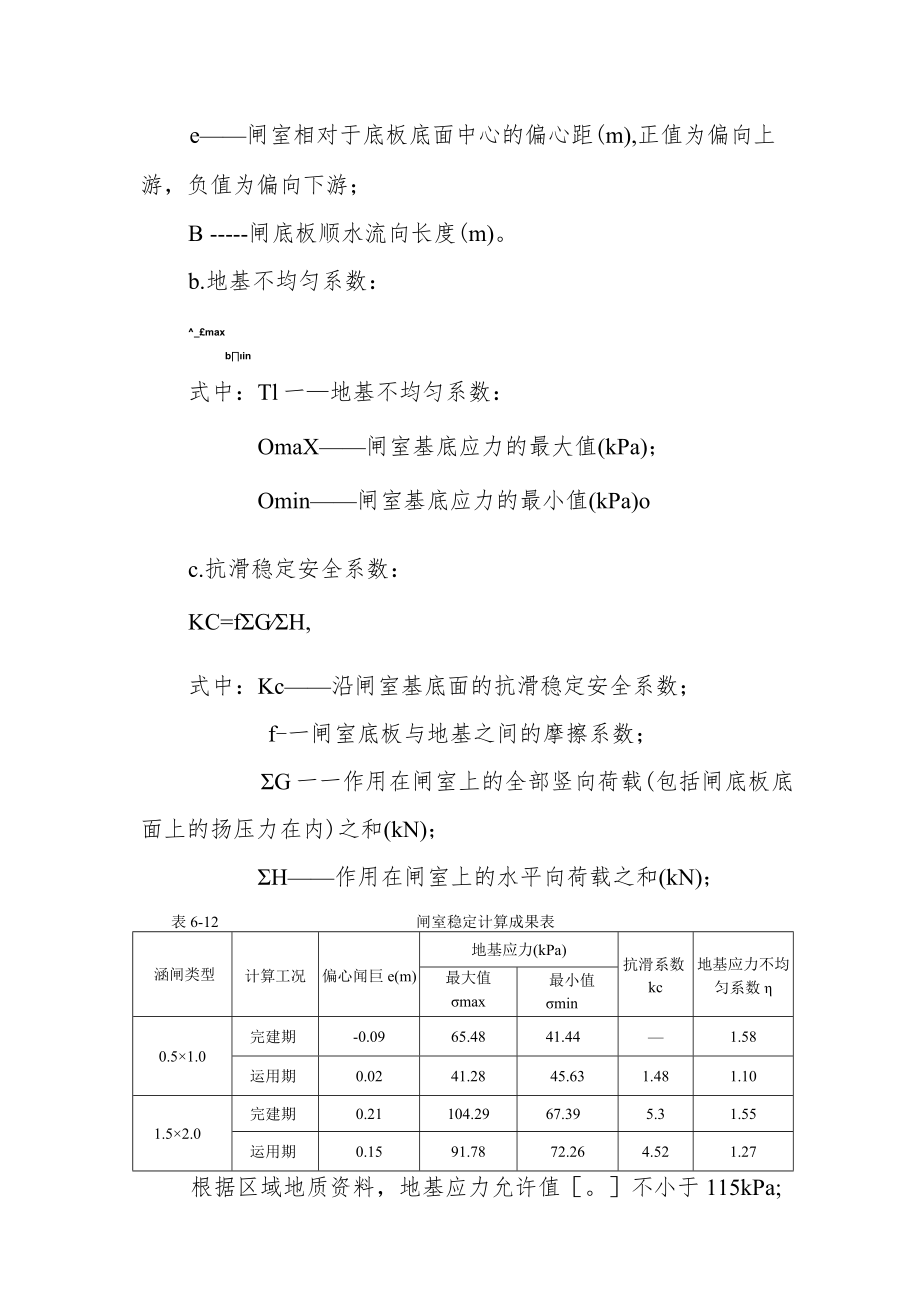

3、050m;两岸为MlO浆砌块石护坡厚0.20m。3、闸室稳定计算（1）闸室稳定计算计算工况拟定a.施工完建期：上下游均无水，地下水位在闸底板以下；b正常运用期：闸门关闭，下游为干渠设计水位，上游无水；采用计算公式（对闸底板底面中心取矩）a.地基应力：YN6ein-z5-（l-）式中：minmin闸室基底应力的最大值和最小值（kPa）；N作用在闸室上的全部竖向荷载（包括闸室底板底面上的扬压力在内）之和（kN）；A一一闸室底板底面面积（m?）;e闸室相对于底板底面中心的偏心距(m),正值为偏向上游，负值为偏向下游；B闸底板顺水流向长度(m)。b.地基不均匀系数：_maxbin式中：Tl一地基不均匀
4、系数：OmaX闸室基底应力的最大值(kPa)；Omin闸室基底应力的最小值(kPa)oc.抗滑稳定安全系数：KC=fGH,式中：Kc沿闸室基底面的抗滑稳定安全系数；f-一闸室底板与地基之间的摩擦系数；G一一作用在闸室上的全部竖向荷载(包括闸底板底面上的扬压力在内)之和(kN)；H作用在闸室上的水平向荷载之和(kN)；表6-12闸室稳定计算成果表涵闸类型计算工况偏心闻巨e(m)地基应力(kPa)抗滑系数kc地基应力不均匀系数最大值max最小值min0.51.0完建期-0.0965.4841.441.58运用期0.0241.2845.631.481.101.52.0完建期0.21104.2967.
5、395.31.55运用期0.1591.7872.264.521.27根据区域地质资料，地基应力允许值。不小于115kPa;满足要求；地基应力不均匀系数允许值Tl允=2.0；抗滑均能满足稳定要求。2、挡土墙稳定计算（一）计算工况a.完建期：地下水尚未形成；b.运用期：渠道内无水，墙后为地下水位。（二）回填土要求回填应采用壤土，要求分层碾压、夯实，压实度不小于0.95,压实后等效内摩擦角不小于30度。（S）计算公式地基应力计算公式同闸室稳定计算公式。挡土墙的稳定计算1.5X2.0型为例，计算成果详见下表。地基应力满足地基允许承载力要求，抗滑安全系数及抗倾安全系数均大于相应工况允许值，满足稳定要求。
6、表6-13挡土墙稳定计算成果表挡土墙高（m）计算工况h(kNm2)。下(kNw2)大小应力比抗滑安全系数抗倾安全系数1.8完建期22.3425.441.142.897.21校核期17.9435.711.991.227.072.8完建期67.7458.701.152.6812.46校核期67.4143.341.561.407.30表6T40.5米闸改建工程投资表序定额编号工程或费用名称单位数量单价（元）价值（元）1第一部分建筑工程254432一.土石方工程19673110086-2土方开挖IOOrnj1.900279.6053141110241立米打夯机夯实土料IOOrnj2.160664.65
7、14365砌石.砌砖工程189306230020他10浆砌块石上游护底IOOm50.02043986.308807230018M10浆砌块石上游平面护坡IOOm30.03044425.8113338230021(MlO)浆砌块石上游翼墙基础1OOm30.02041976.108409230022M10浆砌块石上游翼墙IOOrnj0.03043752.52131310230031M10浆砌条料石上游翼墙镶面IOOrnj0.01054425.7454411230021(Ml0)浆砌块石闸室基础IOOm30.04041976.10167912230022M10浆砌块石闸室挡土墙IOOrnj0.050
8、43752.52218813230031M10浆砌料石闸室挡土墙镶面IOOm30.01054425.7454414230021(Ml0)浆砌块石下游端墙基础IOOm30.05041976.10209915230022(Ml0)浆砌块石下游端墙100mj0.05043752.52218816230031M10浆砌条料石下游端墙镶面IOOm30.02054425.74108917230020(M10浆砌块石卜游护底IOOm30.03043986.30132018230018他10浆砌块石下游平面护坡IOOrnj0.06044425.81266619抛乱石护底100m30.01025000.0025
9、020三.混凝土及钢筋混凝土工程334621240158C25机架桥预制100mj0.00186306.718622240197C25)预制机架桥安装IOOm30.00126658.392723240092(C30闸门槽二期混凝土IOOm30.001152077.8915224240083C25管基础IOOm50.04053259.43213025D500钢筋碎二级管m8.000100.0080026240193钢筋制作安装(其他)It0.0207533.8215127四其他工程120028伸缩缝mz1.2001000.00120029第三部分机电设备及安装工程400030设备购置400031
10、铸铁闸门启闭机购安套1.0004000.004000合计29443表6T5L5米闸改建工程投资表序定额编号工程或费用名称单位数量单价(元)价值(元)1第一部分建筑工程883172一.土石方工程59763110086-2土方开挖IOOrn57.680279.60214741110241立米打夯机夯实土料IOOm35.760664.6538285二.砌石.砌不专工程292996上游抛乱石护底IOOm30.03025000.007507230020M10浆砌块石上游护底IOOm30.06043986.3026398230021(M10)浆砌块石上游扭坡基础IOOrnj0.06041976.10251
11、99230031M10浆砌条料石上游扭坡镶面IOOm50.06054425.74326610230019(Ml0)浆砌块石上游扭坡IOOm30.12045634.41547611230020M10浆砌块石下游护底IOOrnj0.06043986.30263912230021(MlO)浆砌块石下游扭坡基础100mj0.06041976.10251913230031M10浆砌条料石下游扭坡镶面IOOrn50.06054425.74326614230019M10浆砌块石下游扭坡IOOm30.12045634.41547615下游抛乱石护底IOOrnj0.03025000.0075016三.混凝土及钢
