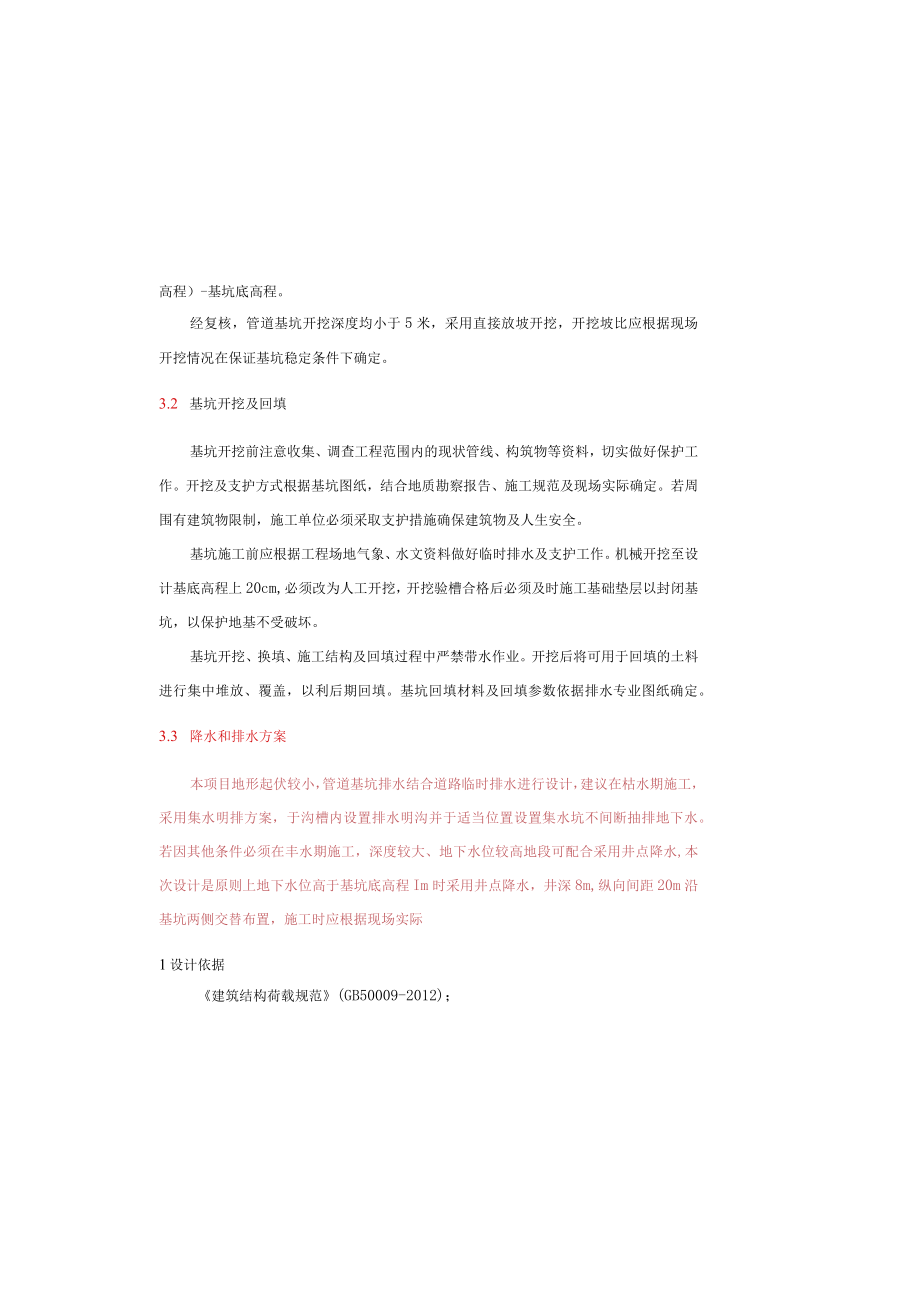

1、高程）-基坑底高程。经复核，管道基坑开挖深度均小于5米，采用直接放坡开挖，开挖坡比应根据现场开挖情况在保证基坑稳定条件下确定。3.2 基坑开挖及回填基坑开挖前注意收集、调查工程范围内的现状管线、构筑物等资料，切实做好保护工作。开挖及支护方式根据基坑图纸，结合地质勘察报告、施工规范及现场实际确定。若周围有建筑物限制，施工单位必须采取支护措施确保建筑物及人生安全。基坑施工前应根据工程场地气象、水文资料做好临时排水及支护工作。机械开挖至设计基底高程上20cm,必须改为人工开挖，开挖验槽合格后必须及时施工基础垫层以封闭基坑，以保护地基不受破坏。基坑开挖、换填、施工结构及回填过程中严禁带水作业。开挖后将

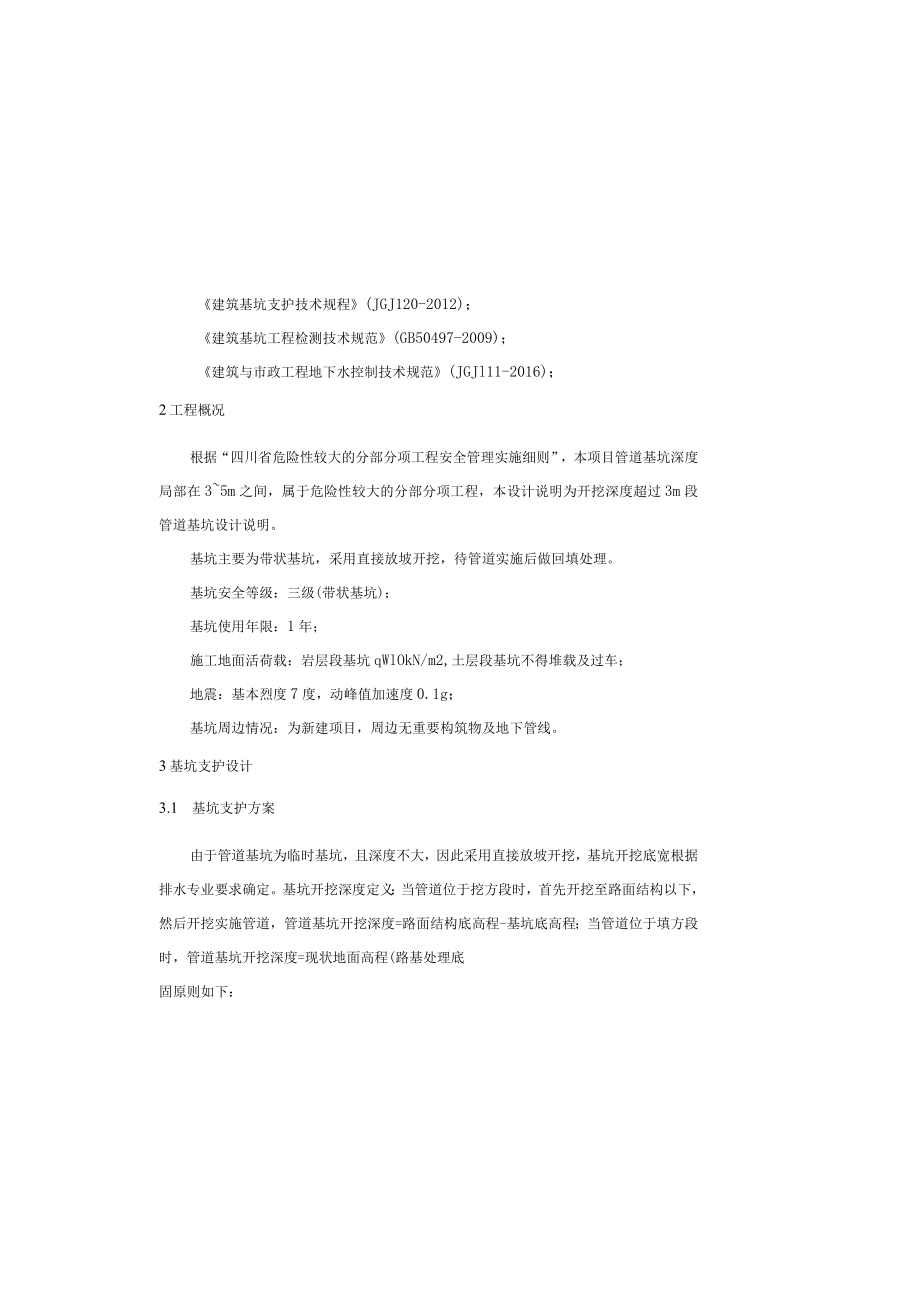

2、可用于回填的土料进行集中堆放、覆盖，以利后期回填。基坑回填材料及回填参数依据排水专业图纸确定。3.3 降水和排水方案本项目地形起伏较小，管道基坑排水结合道路临时排水进行设计，建议在枯水期施工，采用集水明排方案，于沟槽内设置排水明沟并于适当位置设置集水坑不间断抽排地下水。若因其他条件必须在丰水期施工，深度较大、地下水位较高地段可配合采用井点降水,本次设计是原则上地下水位高于基坑底高程Im时采用井点降水，井深8m,纵向间距20m沿基坑两侧交替布置，施工时应根据现场实际1设计依据建筑结构荷载规范(GB50009-2012)；建筑基坑支护技术规程(JGJ120-2012)；建筑基坑工程检测技术规范(G
3、B50497-2009)；建筑与市政工程地下水控制技术规范(JGJl11-2016)；2工程概况根据“四川省危险性较大的分部分项工程安全管理实施细则”，本项目管道基坑深度局部在35m之间，属于危险性较大的分部分项工程，本设计说明为开挖深度超过3m段管道基坑设计说明。基坑主要为带状基坑，采用直接放坡开挖，待管道实施后做回填处理。基坑安全等级：三级(带状基坑)；基坑使用年限：1年；施工地面活荷载：岩层段基坑qWlOkN/m2,土层段基坑不得堆载及过车；地震：基本烈度7度，动峰值加速度0.1g；基坑周边情况：为新建项目，周边无重要构筑物及地下管线。3基坑支护设计3.1 基坑支护方案由于管道基坑为临时

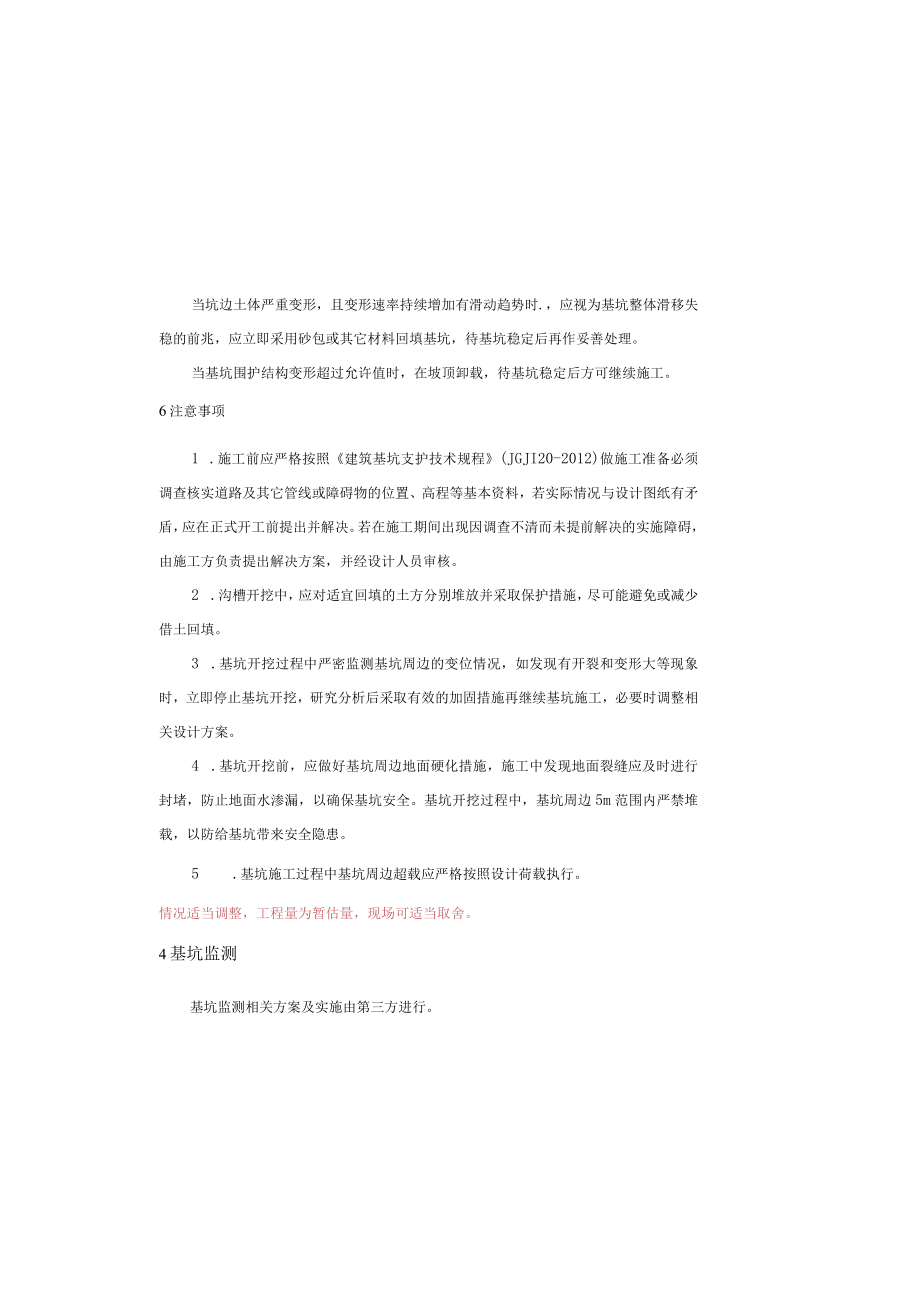

4、基坑，且深度不大，因此采用直接放坡开挖，基坑开挖底宽根据排水专业要求确定。基坑开挖深度定义：当管道位于挖方段时，首先开挖至路面结构以下，然后开挖实施管道，管道基坑开挖深度=路面结构底高程-基坑底高程；当管道位于填方段时，管道基坑开挖深度=现状地面高程(路基处理底固原则如下：当坑边土体严重变形，且变形速率持续增加有滑动趋势时.，应视为基坑整体滑移失稳的前兆，应立即采用砂包或其它材料回填基坑，待基坑稳定后再作妥善处理。当基坑围护结构变形超过允许值时，在坡顶卸载，待基坑稳定后方可继续施工。6注意事项1 .施工前应严格按照建筑基坑支护技术规程(JGJI20-2012)做施工准备必须调查核实道路及其它管
5、线或障碍物的位置、高程等基本资料，若实际情况与设计图纸有矛盾，应在正式开工前提出并解决。若在施工期间出现因调查不清而未提前解决的实施障碍，由施工方负责提出解决方案，并经设计人员审核。2 .沟槽开挖中，应对适宜回填的土方分别堆放并采取保护措施，尽可能避免或减少借土回填。3 .基坑开挖过程中严密监测基坑周边的变位情况，如发现有开裂和变形大等现象时，立即停止基坑开挖，研究分析后采取有效的加固措施再继续基坑施工，必要时调整相关设计方案。4 .基坑开挖前，应做好基坑周边地面硬化措施，施工中发现地面裂缝应及时进行封堵，防止地面水渗漏，以确保基坑安全。基坑开挖过程中，基坑周边5m范围内严禁堆载，以防给基坑带
6、来安全隐患。5 .基坑施工过程中基坑周边超载应严格按照设计荷载执行。情况适当调整，工程量为暂估量，现场可适当取舍。4基坑监测基坑监测相关方案及实施由第三方进行。5基坑施工应急预案准备工作：基坑开挖前，应预计事故发生的可能性，作好基坑抢险加固准备工作，包括：1）基坑监测信息反馈系统的建立；2）反压土料的来源及运输；3）储备止水、堵漏的必要器材；4）加固用的钢材、水泥、编织袋以及施工机械设备（包括汽车、挖土机、水泵等）。应急预案：1）当基坑地面出现裂缝时，必须及时用水泥浆封堵。2）当基坑出现渗漏水的情况时，应及时采取有效的注浆堵漏止水措施。3）当坑内降水及基坑开挖使坑外地面下沉、开裂时，应立即停止
7、坑内降水和挖土，并及时用粘土、水泥土阻塞夯实或采用混凝土封砌渗漏或用化学浆液、树脂等材料进行止水、加固处理。4）基坑开挖引起流砂、涌土或坑底隆起失稳时，应立即停止基坑内降水或挖土，进行堆料反压。5）当基坑变形超过允许值或有失稳前兆时，应立即采取加固措施，加6 .为确保安全，基坑采用信息化施工，根据基坑监测情况及时将监测结果反馈给相关单位，实行动态化施工与管理。7 .在基坑开挖过程中，若发现基坑有渗、漏水现象，必须对基坑的渗、漏水地段采取注浆完全堵住渗、漏水后再继续进行基坑施工。8 .基坑周围需设安全防护栏、排水沟（满足暴雨期间雨水的正常排放）及相关安全警示标志。9 .严把原材料质量关，排水工程使用的混凝土及钢筋混凝土成品必须保证质量，满足设计要求，必须具有生产、使用许可证。10 .施工前应了解、探测清楚现状管线位置，并采取相应迁改和保护措施，避免施工时对已有管线产生破坏。11 .根据“四川省危险性较大的分部分项工程安全管理实施细则”，本项目部分管道基坑属于危险性较大的分部分项工程,施工单位应根据现场地质结合设计方案对危大分部分项工程进行深入细化施工组织设计并形成专项施工方案并专家审查通过后方可施工。12 .若遇其他具体问题，请及时与设计人员联系，现场与建设、监理及施工单位商定解决。13 .其它未尽事宜应按国家（地方）有关标准、规范的规定。
