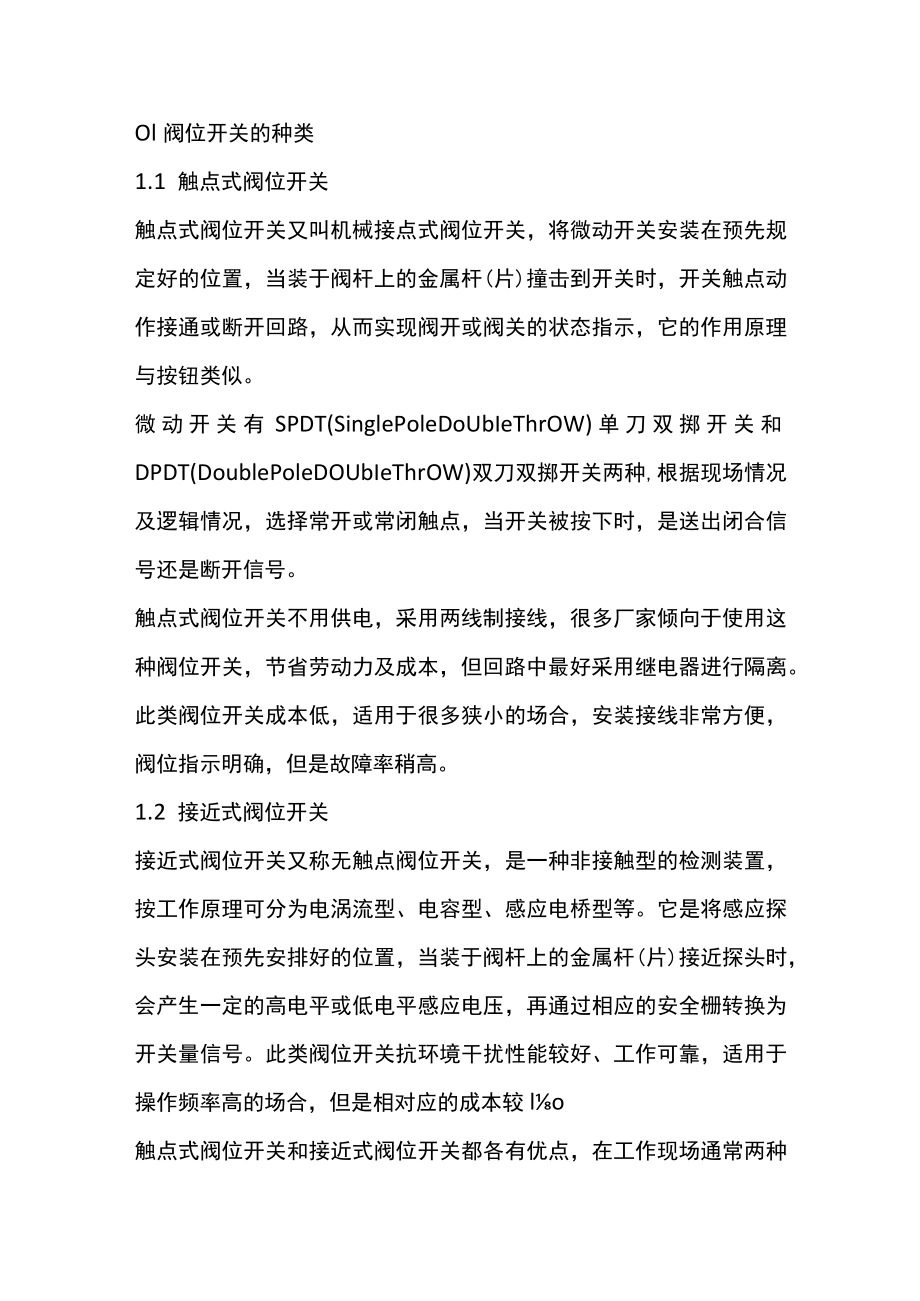

1、Ol阀位开关的种类1.1 触点式阀位开关触点式阀位开关又叫机械接点式阀位开关，将微动开关安装在预先规定好的位置，当装于阀杆上的金属杆(片)撞击到开关时，开关触点动作接通或断开回路，从而实现阀开或阀关的状态指示，它的作用原理与按钮类似。微动开关有SPDT(SinglePoleDoUbIeThrOW)单刀双掷开关和DPDT(DoublePoleDOUbIeThrOW)双刀双掷开关两种,根据现场情况及逻辑情况，选择常开或常闭触点，当开关被按下时，是送出闭合信号还是断开信号。触点式阀位开关不用供电，采用两线制接线，很多厂家倾向于使用这种阀位开关，节省劳动力及成本，但回路中最好采用继电器进行隔离。此类阀

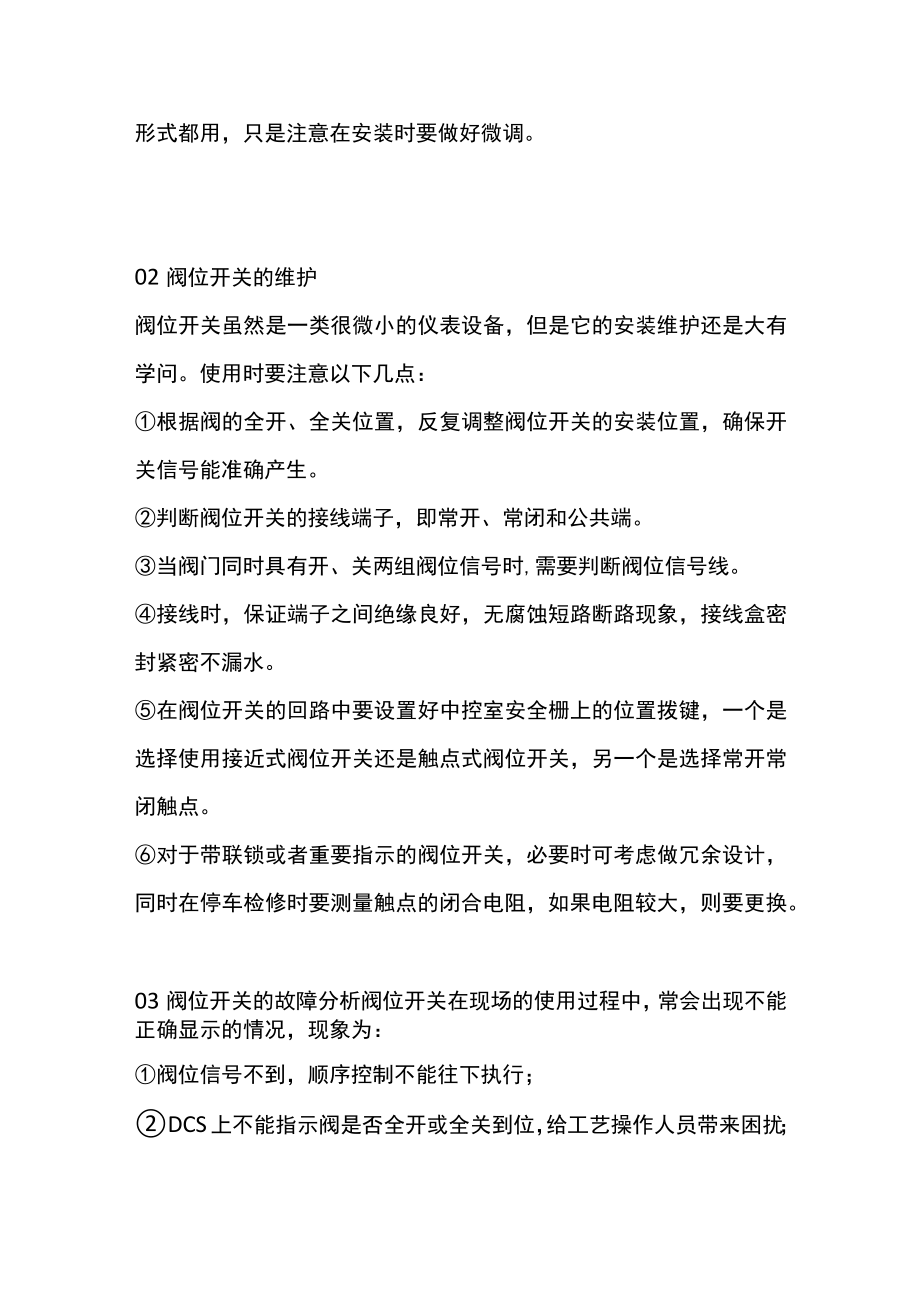

2、位开关成本低，适用于很多狭小的场合，安装接线非常方便，阀位指示明确，但是故障率稍高。1.2 接近式阀位开关接近式阀位开关又称无触点阀位开关，是一种非接触型的检测装置，按工作原理可分为电涡流型、电容型、感应电桥型等。它是将感应探头安装在预先安排好的位置，当装于阀杆上的金属杆(片)接近探头时，会产生一定的高电平或低电平感应电压，再通过相应的安全栅转换为开关量信号。此类阀位开关抗环境干扰性能较好、工作可靠，适用于操作频率高的场合，但是相对应的成本较lo触点式阀位开关和接近式阀位开关都各有优点，在工作现场通常两种形式都用，只是注意在安装时要做好微调。02阀位开关的维护阀位开关虽然是一类很微小的仪表设备
3、，但是它的安装维护还是大有学问。使用时要注意以下几点：根据阀的全开、全关位置，反复调整阀位开关的安装位置，确保开关信号能准确产生。判断阀位开关的接线端子，即常开、常闭和公共端。当阀门同时具有开、关两组阀位信号时,需要判断阀位信号线。接线时，保证端子之间绝缘良好，无腐蚀短路断路现象，接线盒密封紧密不漏水。在阀位开关的回路中要设置好中控室安全栅上的位置拨键，一个是选择使用接近式阀位开关还是触点式阀位开关，另一个是选择常开常闭触点。对于带联锁或者重要指示的阀位开关，必要时可考虑做冗余设计，同时在停车检修时要测量触点的闭合电阻，如果电阻较大，则要更换。03阀位开关的故障分析阀位开关在现场的使用过程中，

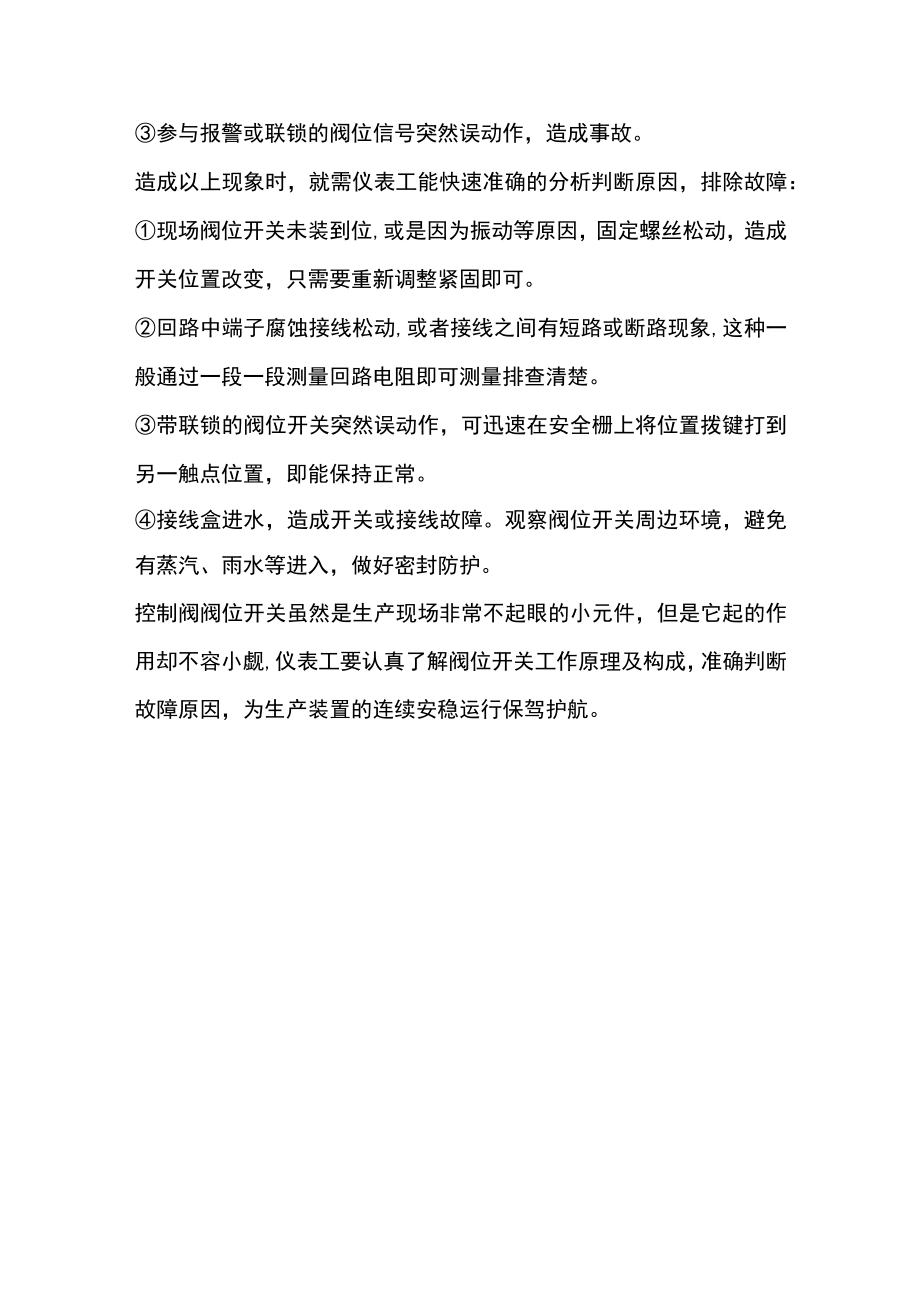

4、常会出现不能正确显示的情况，现象为：阀位信号不到，顺序控制不能往下执行；DCS上不能指示阀是否全开或全关到位，给工艺操作人员带来困扰；参与报警或联锁的阀位信号突然误动作，造成事故。造成以上现象时，就需仪表工能快速准确的分析判断原因，排除故障：现场阀位开关未装到位,或是因为振动等原因，固定螺丝松动，造成开关位置改变，只需要重新调整紧固即可。回路中端子腐蚀接线松动,或者接线之间有短路或断路现象,这种一般通过一段一段测量回路电阻即可测量排查清楚。带联锁的阀位开关突然误动作，可迅速在安全栅上将位置拨键打到另一触点位置，即能保持正常。接线盒进水，造成开关或接线故障。观察阀位开关周边环境，避免有蒸汽、雨水等进入，做好密封防护。控制阀阀位开关虽然是生产现场非常不起眼的小元件，但是它起的作用却不容小觑,仪表工要认真了解阀位开关工作原理及构成，准确判断故障原因，为生产装置的连续安稳运行保驾护航。
