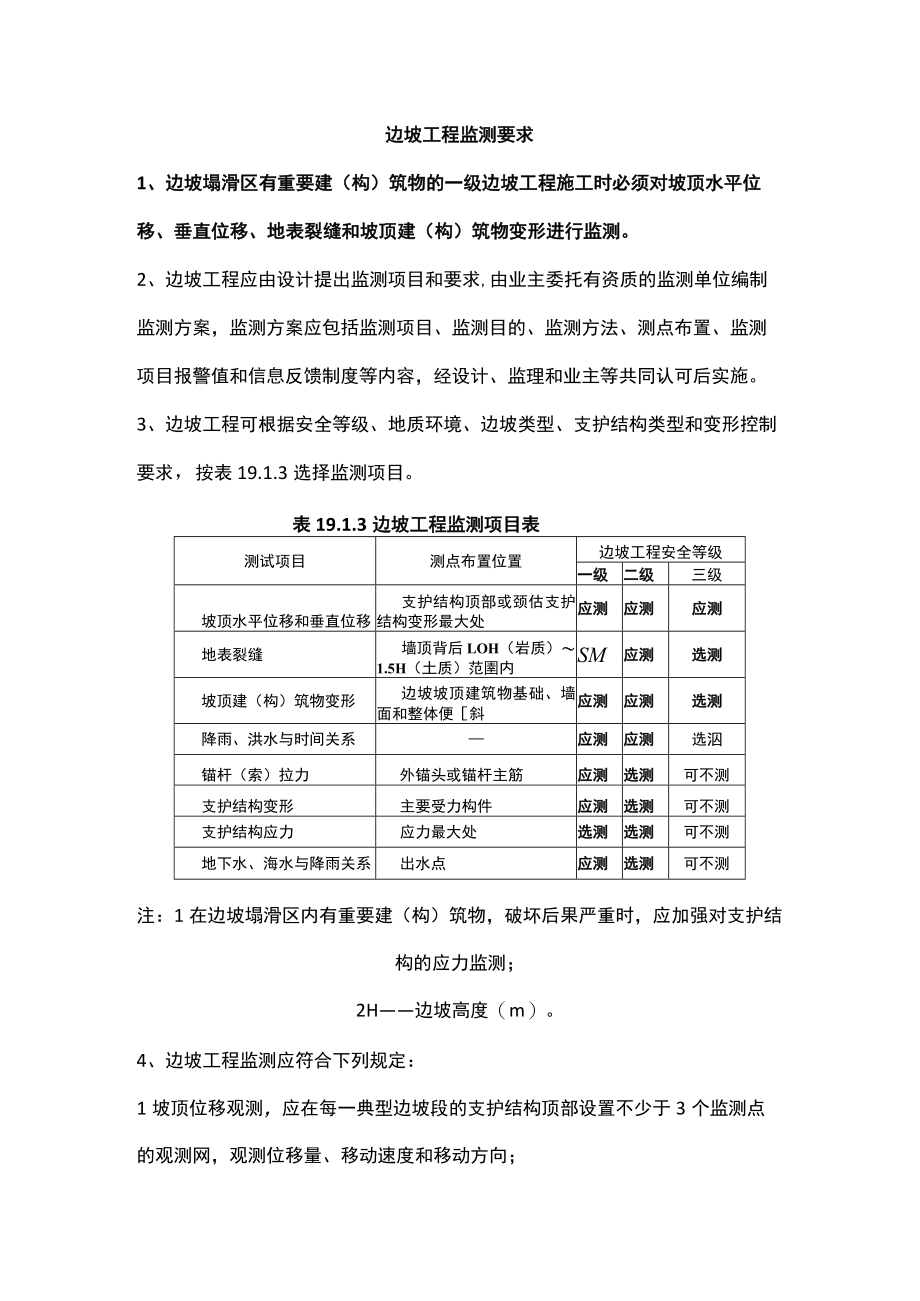

1、边坡工程监测要求1、边坡塌滑区有重要建(构)筑物的一级边坡工程施工时必须对坡顶水平位移、垂直位移、地表裂缝和坡顶建(构)筑物变形进行监测。2、边坡工程应由设计提出监测项目和要求,由业主委托有资质的监测单位编制监测方案,监测方案应包括监测项目、监测目的、监测方法、测点布置、监测项目报警值和信息反馈制度等内容,经设计、监理和业主等共同认可后实施。3、边坡工程可根据安全等级、地质环境、边坡类型、支护结构类型和变形控制要求,按表19.1.3选择监测项目。表19.1.3边坡工程监测项目表测试项目测点布置位置边坡工程安全等级一级二级三级坡顶水平位移和垂直位移支护结构顶部或颈估支护结构变形最大处应测应测应测

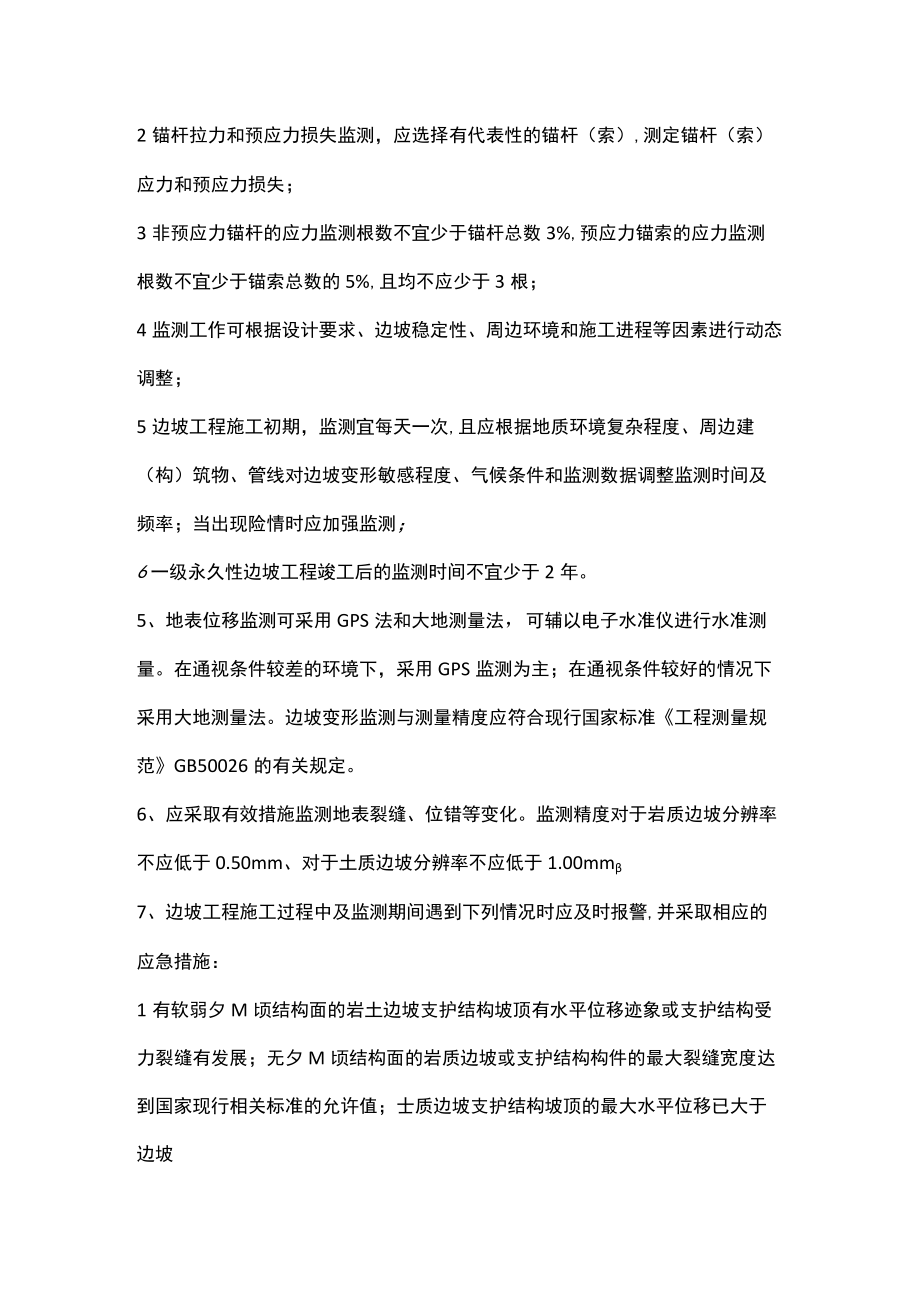

2、地表裂缝墙顶背后LOH(岩质)1.5H(土质)范圉内SM应测选测坡顶建(构)筑物变形边坡坡顶建筑物基础、墙面和整体便斜应测应测选测降雨、洪水与时间关系应测应测选泅锚杆(索)拉力外锚头或锚杆主筋应测选测可不测支护结构变形主要受力构件应测选测可不测支护结构应力应力最大处选测选测可不测地下水、海水与降雨关系出水点应测选测可不测注:1在边坡塌滑区内有重要建(构)筑物,破坏后果严重时,应加强对支护结构的应力监测;2H边坡高度(m)。4、边坡工程监测应符合下列规定:1坡顶位移观测,应在每一典型边坡段的支护结构顶部设置不少于3个监测点的观测网,观测位移量、移动速度和移动方向;2锚杆拉力和预应力损失监测,应选
3、择有代表性的锚杆(索),测定锚杆(索)应力和预应力损失;3非预应力锚杆的应力监测根数不宜少于锚杆总数3%,预应力锚索的应力监测根数不宜少于锚索总数的5%,且均不应少于3根;4监测工作可根据设计要求、边坡稳定性、周边环境和施工进程等因素进行动态调整;5边坡工程施工初期,监测宜每天一次,且应根据地质环境复杂程度、周边建(构)筑物、管线对边坡变形敏感程度、气候条件和监测数据调整监测时间及频率;当出现险情时应加强监测;6一级永久性边坡工程竣工后的监测时间不宜少于2年。5、地表位移监测可采用GPS法和大地测量法,可辅以电子水准仪进行水准测量。在通视条件较差的环境下,采用GPS监测为主;在通视条件较好的情

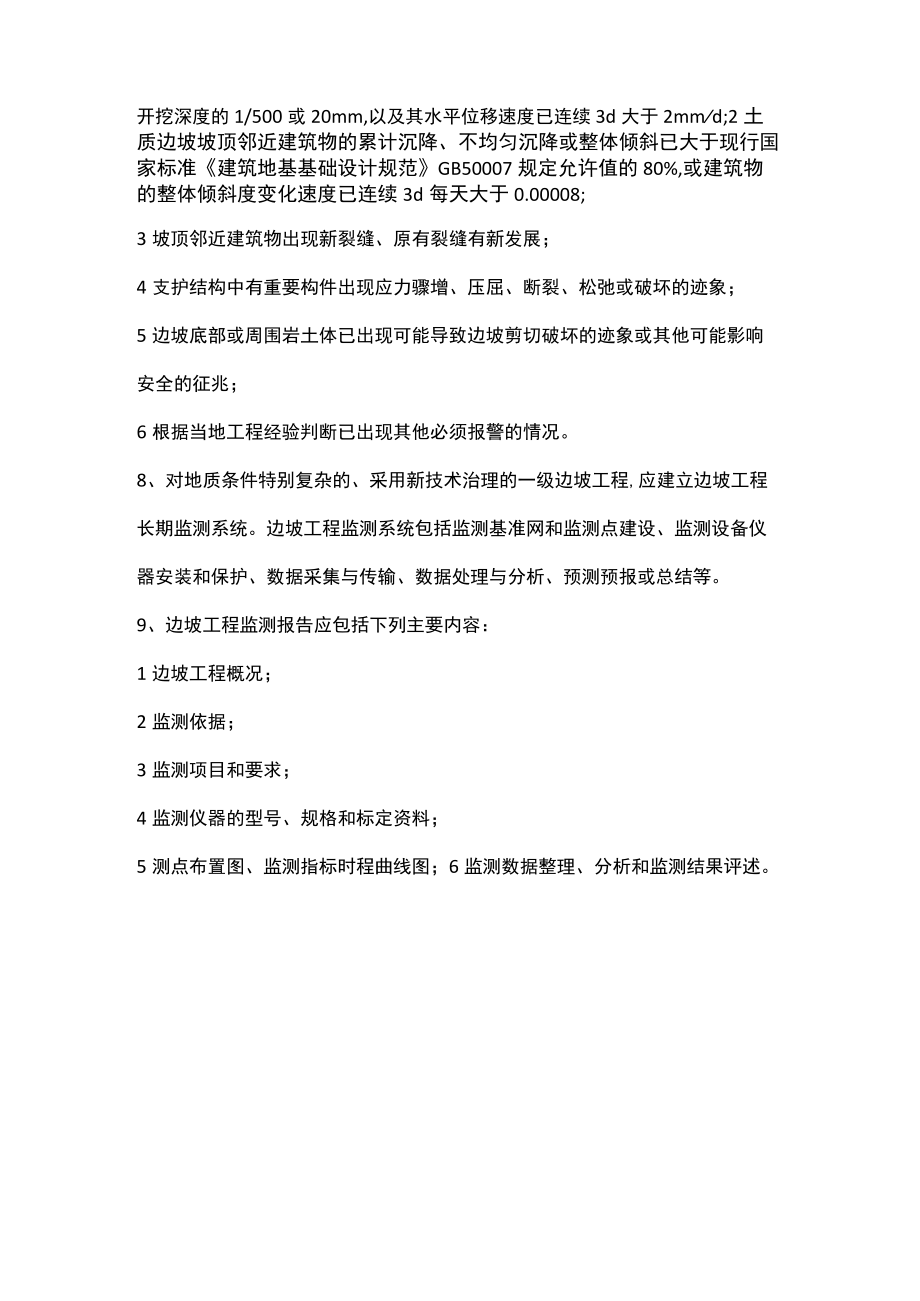

4、况下采用大地测量法。边坡变形监测与测量精度应符合现行国家标准工程测量规范GB50026的有关规定。6、应采取有效措施监测地表裂缝、位错等变化。监测精度对于岩质边坡分辨率不应低于0.50mm、对于土质边坡分辨率不应低于1.00mm7、边坡工程施工过程中及监测期间遇到下列情况时应及时报警,并采取相应的应急措施:1有软弱夕M顷结构面的岩土边坡支护结构坡顶有水平位移迹象或支护结构受力裂缝有发展;无夕M顷结构面的岩质边坡或支护结构构件的最大裂缝宽度达到国家现行相关标准的允许值;士质边坡支护结构坡顶的最大水平位移已大于边坡开挖深度的1/500或20mm,以及其水平位移速度已连续3d大于2mmd;2土质边坡
5、坡顶邻近建筑物的累计沉降、不均匀沉降或整体倾斜已大于现行国家标准建筑地基基础设计规范GB50007规定允许值的80%,或建筑物的整体倾斜度变化速度已连续3d每天大于0.00008;3坡顶邻近建筑物出现新裂缝、原有裂缝有新发展;4支护结构中有重要构件出现应力骤增、压屈、断裂、松弛或破坏的迹象;5边坡底部或周围岩土体已出现可能导致边坡剪切破坏的迹象或其他可能影响安全的征兆;6根据当地工程经验判断已出现其他必须报警的情况。8、对地质条件特别复杂的、采用新技术治理的一级边坡工程,应建立边坡工程长期监测系统。边坡工程监测系统包括监测基准网和监测点建设、监测设备仪器安装和保护、数据采集与传输、数据处理与分析、预测预报或总结等。9、边坡工程监测报告应包括下列主要内容:1边坡工程概况;2监测依据;3监测项目和要求;4监测仪器的型号、规格和标定资料;5测点布置图、监测指标时程曲线图;6监测数据整理、分析和监测结果评述。
