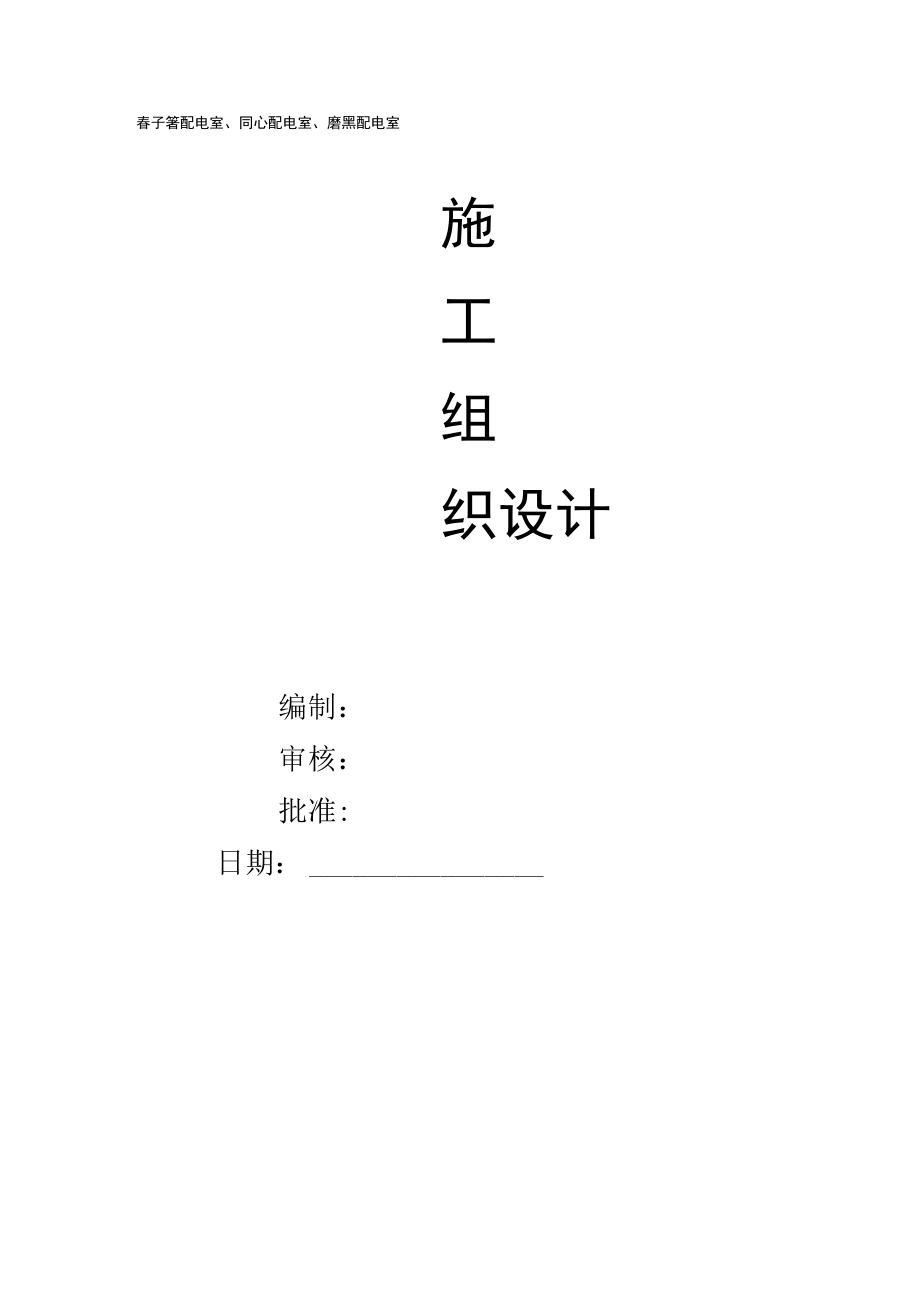

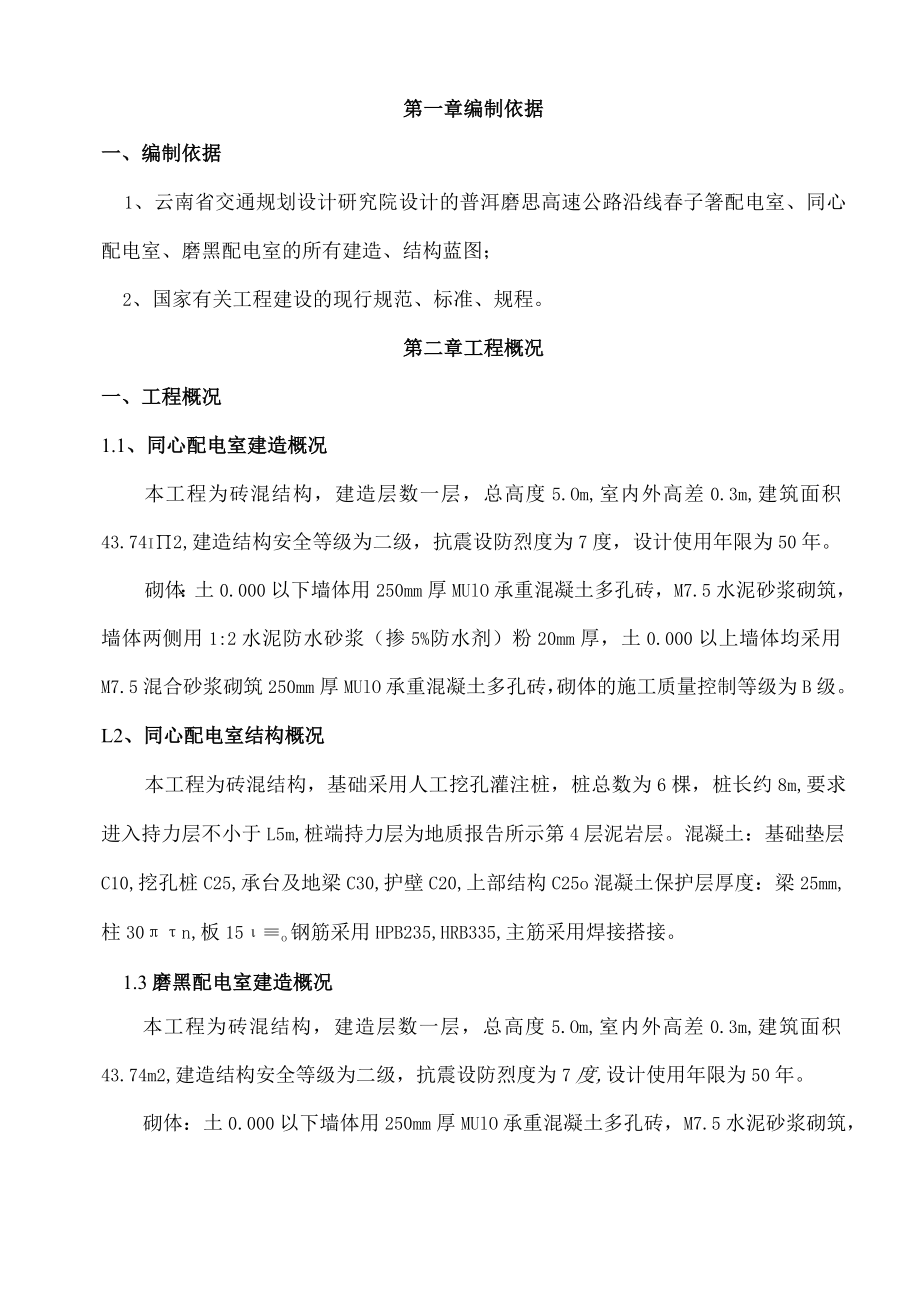

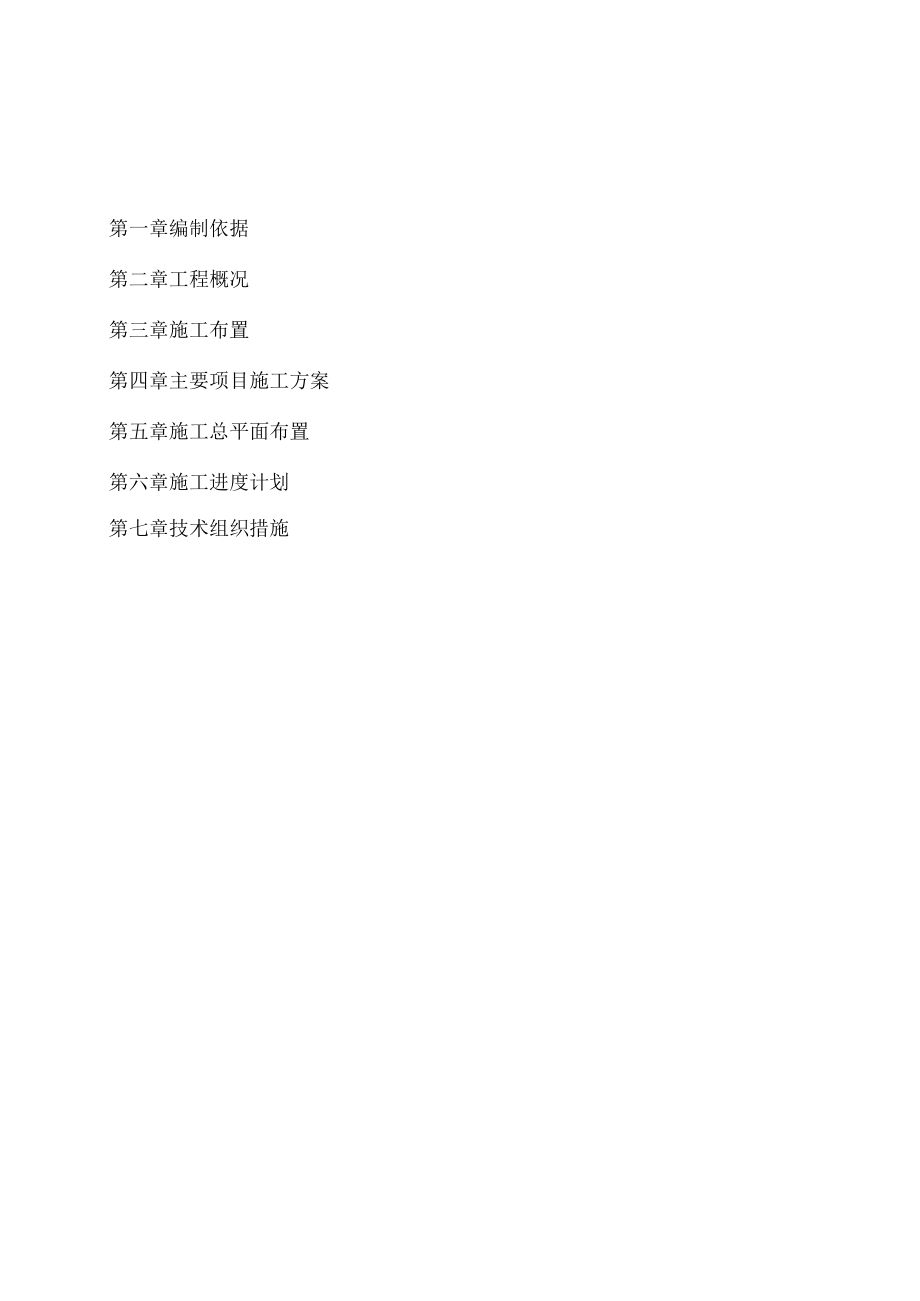

1、春子箸配电室、同心配电室、磨黑配电室施工组织设计编制：审核：批准:日期：第一章编制依据第二章工程概况第三章施工布置第四章主要项目施工方案第五章施工总平面布置第六章施工进度计划第七章技术组织措施第一章编制依据一、编制依据1、云南省交通规划设计研究院设计的普洱磨思高速公路沿线春子箸配电室、同心配电室、磨黑配电室的所有建造、结构蓝图；2、国家有关工程建设的现行规范、标准、规程。第二章工程概况一、工程概况1.1、同心配电室建造概况本工程为砖混结构，建造层数一层，总高度5.Om,室内外高差0.3m,建筑面积43.74i2,建造结构安全等级为二级，抗震设防烈度为7度，设计使用年限为50年。砌体：土0.00
2、0以下墙体用250mm厚MUlO承重混凝土多孔砖，M7.5水泥砂浆砌筑，墙体两侧用1:2水泥防水砂浆（掺5%防水剂）粉20mm厚，土0.000以上墙体均采用M7.5混合砂浆砌筑250mm厚MUlO承重混凝土多孔砖，砌体的施工质量控制等级为B级。L2、同心配电室结构概况本工程为砖混结构，基础采用人工挖孔灌注桩，桩总数为6棵，桩长约8m,要求进入持力层不小于L5m,桩端持力层为地质报告所示第4层泥岩层。混凝土：基础垫层C10,挖孔桩C25,承台及地梁C30,护壁C20,上部结构C25o混凝土保护层厚度：梁25mm,柱30n,板15o钢筋采用HPB235,HRB335,主筋采用焊接搭接。1.3磨黑配
3、电室建造概况本工程为砖混结构，建造层数一层，总高度5.Om,室内外高差0.3m,建筑面积43.74m2,建造结构安全等级为二级，抗震设防烈度为7度,设计使用年限为50年。砌体：土0.000以下墙体用250mm厚MUlO承重混凝土多孔砖，M7.5水泥砂浆砌筑，墙体两侧用1:2水泥防水砂浆（掺5%防水剂）粉20厚，土0.000以上墙体均采用M7.5混合砂浆砌筑250mm厚MUlO承重混凝土多孔砖，砌体的施工质量控制等级为B级。L4、磨黑配电室结构概况本工程为砖混结构，基础采用墙下钢筋混凝土条形基础，基础持力层为地质报告所示第2层粉土层，地基承载力特征值按fak=140KPa进行设计。基坑开挖后，必
4、须经设计人员及监理会同地质勘察部门共同验槽合格后，方可进行基础施工。混凝土：基础垫层ClO,其余结构均为C25o混凝土保护层厚度：梁25,柱30,板15m,基础40ro钢筋采用HPB235HRB335、HRB400,主筋采用焊接搭接。L5、防雷接地工程本工程均采用防雷接地和保护接地共用接地体的方式，利用建造物基础作为接地装置，所有基础内取两根主筋与基础底板和地梁主梁作可靠焊接，并与柱内作3线的两根主筋作可靠连接，焊接长度不得小于100mm,在基础外围适当位置用-40X4镀锌扁钢留出300mm露头以便与人工接地极相接，接地装置的接地电阻小于4欧姆，否则增打人工接地极直至满足要求。屋面用避雷带防雷
5、，利用柱内两根主筋作引下线，屋顶所有金属设备部件均应与引下线可靠连接。第三章施工部署1、 本工程公司拟按样板工程施工宗旨、目标组织实施，组织安排政治、业务、技术素质都较强的管理人员组成现场项目工作班子，抽调技术素质与工作作风过硬的施工队承担施工任务。2、 现场暂时性生产、生活设施、大宗材料堆施场地，施工机械的布置科学合理地进行占地布置。暂时用水、用电按甲方指定地点按规范要求碰头、搭火。按安全文明工地要求铺设，单独设表计量。3、 严格施工全过程的工序质量控制，所有分部份项工程按“优良”等级标准控制，不合格的工序坚持推倒重来或者返修合格，确保竣工的单位工程质量等级达到优良标准一次交验通过。4、 开
6、竣工日历工期按合同要求保证。5、 乙方自购材料坚持做到先样品甲方选定购买的原则。在购买时，坚持货比三家，比质量，比价格，就近择优采购，并向监理提供厂家出具的合格证或者现场抽检报告，保证不使用任何伪冒假劣产品，把好质量关，钢材、水泥采购时分批进行抽检实验，不合格者禁止使用于工程中。6、 施工机械设备、工具及周转材料如钢模板、钢管扣件已准备充分。7、 严格安全生产管理，现场保卫与社会治综合管理工作，杜绝偷盗与社会治安事故。8、日常工作主动与建设方取得联系，诚挚接受监理公司的监督管理与监督站的监督检查，设计问题主动与设计取得联系，做到始于标准，终于标准，做到规范化施工，建立良好的施工实施与监督体系间
7、的正常工作秩序，努力实现工期、质量优、效率高的市场目标，最终让各方都满意。第四章主要项目施工方案第一节基础工程1、同心配电室基础为人工挖孔桩，施工时先进行人工挖土，在开挖时必须挖一节做一节护壁，待护壁混凝土的强度达到一定要求后才干进行下一节的开挖，待孔桩开挖成型后制作、安装钢筋笼，验收合格后才能进行混凝土的浇筑，待承台及地梁施工完毕后进行砖基础砌筑，砌体在砌筑前充分浇水润湿，砌筑时采用一顺一丁的施工方法，砌筑完一个施工段就做一个施工段的防潮层，再进行土方回填。2、磨黑配电室基础为墙下钢筋混凝土基础，在基础开挖时，不采用基础大开挖，沿条形基础施工放线，采用人工开挖（局部机械开挖）。待条形基础做好
8、后，方可进行砖基础的施工，砌体在砌筑前充分浇水润湿，砌筑时采用一顺一丁的施工方法，砌筑完一个施工段就做一个施工段的防潮层，再进行土方回填。3、土方回填本工程中砖基础工程施工完后，进入土方回填工作，回填时必须分层夯实（土方回填厚度为200mm300mm一层），主要夯实采用蛙式和立式打夯机，每回填一层夯实两遍，机械夯实不到的阴角处采用人工配合夯实，夯实后的干密度不小于L7吨/m3。第二节主体工程一、机械的选择1、 运输机械的选择地面及楼层采用双轮手推车负责，对砖、砂浆、碎、周转材料（钢管、钢模、扣件、木模）、钢筋等材料的水平运输。为确保工程工期质量，垂直运输每处设一台双提篮井架，高9米，负责所有施
9、工材料的垂直运输。2、 搅拌机械由于配电室的建造面积都不大，所以在混凝土搅拌时每处安置一台滚筒式搅拌机且自带提升架。二、脚手架为了便于楼层的施工及满足安全、文明施工要求，外脚手架随进度而搭设，并与楼层接结坚固。脚手架采用双排钢管架。三、模板工程本工程采用组合式钢制模板，支架系统采用扣件钢管脚手架。模板及支架系统在运入施工现场前，由施工人员根据设计构件的断面几何尺寸及施工要求提出所需各种规格的用量上交钢模管理部门，根据需要按时发放。模板及配件运入现场后，设置专人管理和维修，按各种规格堆放整齐，保证施工中使用方便。使用过的模板进行校正、清理、刷脱模剂，配件进行修整，加油，不合格的模板及配件不用于施
10、工上。在安装上层模板及支架时遵循下层楼板应具有承受上层荷载能力；上层支架的立柱对准下层支架的支承部份加设垫板，并且把基土夯密坚实。框架梁的模板安装时，不合尺寸部份采用木模镶拼，为便于钢筋析绑扎施工，梁的一侧模板留出不安装待钢筋安装完毕后方才进行封闭安装。模板安装完毕后，进行截面尺寸，平整度、垂直度等检查，支架系统检查，都符合规范要求后才干进行钢筋绑扎。碎的养护期达到设计图和现行施工规范规定要求强度时，方才拆除碎构件模板，拆模顺序：后安先拆、先安后拆、先拆除非承重部份，后拆除承重部分。拆完后的模板及时派人进行清理、修整，并按种类及尺寸分别堆码好，以便下次使用。模板拆除时间表:结构类型结构跨度（M
11、）按设计碎标准强度值的百分率板2502,8758100梁、拱、壳8758100悬臂结构2752100四、钢筋工程钢筋在现场制安，钢筋在进入现场前，根据设计图进行放样计算用量。根据计算的用量按规格大小进行采购，进场后按钢筋的级别、种类分别堆放整齐，防止锈蚀、油污、雨淋。进厂的钢筋必须具有出厂证明或者试验报告单,基表应有标志，按炉罐号及直径分批检验，查对标志、外观检查，按现行国家有关标准规定抽到试样作力学性能试验，不合格者，不进行加工制作。为保证钢筋制作尺寸的准确，钢筋的弯曲、调直切断均采用机械加工，钢筋搭接采用闪光对焊及绑扎接相结合的方式施工，焊接的接头分批取样作机械性能试验，合格者才用于工程中
12、，加工后的钢筋挂牌分别堆放，根据安装要求便于施工。钢筋在安装时，为保证在浇捣碎时因碰撞振动使绑扣松散，钢筋移位造成露筋，我们采用20#铅丝对钢筋进行绑扎固定，板采用人字固字方法进行绑扎，梁和柱的箍筋弯钩叠合处在安装时，沿受力钢筋方向错开设置，每一交叉点均用铅丝绑扎坚固。钢筋的绑扎接位置在安装时错开L2倍搭接长度，受力钢筋截面面积占受力钢筋总截面积的百分率，受拉区有得超过25%,受压区有得超过50%o钢筋保护层按设计图纸的规定施工。在绑扎钢筋前，采用相同配比的水泥砂浆预埋20#铅丝制代垫块，待安装钢筋时边安装边垫设。负弯矩筋采用68钢筋加工成马凳筋，沿钢筋方向每800mm安装一个。钢筋绑扎完后进
13、行自检，自检合格后，申报监理部门，质检部门检查，符全要求后才进行碎的浇筑施工，在浇筑碎时设专人值班，防止施工时踩踏钢筋造成钢筋变形或者位移。五、碎工程碎工程包括配料、搅拌、运输、浇捣、养护等过程，在整个工艺过程中，各工序是密切联系又相互影响，如果其中一个工序处理不当，都会影响碎工程的最终质量。碎的各种材料在使用前，按现行国家规范检验，不合格者不使用。水泥进场必须有出厂合格证或者进场试验报告单，进厂时，对其品种、标号包装或者散装仓号，出厂日期等检查验收，分别堆放内仓库内防止受湿。粗骨料和细骨料已报送试验部门实验，合格后方才使用在工程上。在施工碎前，熟悉施工图内的各种施工配合比，择抄下来，连同施工
14、用的水泥、碎石（卵石）、砂送往试验部门做试配。得出不同标号砂的各处材料用量的配合比，碎的施工严格按施工配合比配制，每盘用料称量的偏差，水泥不超过2%,砂、石不超过3%士,水不超过2%。加强硅的搅拌时间。在浇筑碎时，碎自由高度超过2米时，我们采用溜管使混凝土下落，以防碎产生离析影响浇筑质量。在后浇碎的施工缝上先放置2030mm厚与碎砂浆成份相同的水泥砂浆作为结合层再进行下步碎的浇筑施工。碎的振捣、柱、梁垂直的栏板采用斜插式振动器棒进行捣实，平板采用平板振动器振捣，在捣实过程中配专人负责，防止漏振或者欠振。碎浇完后，连续养护不少于7天，等强度达1.2Mpa时方才施工下一步工序。六、砖砌体工程按设计
15、要求的强度等级采购工程用砖，并分批抽检砖的强度，符合设计要求方能用于施工。本砌筑前弹出墙身线，门窗洞口位置及构造柱位置，并引测砌筑标高砖用水浇透，根据墙身长度和组砌方式进行试摆砖墙，使每层砖的砖块罗列和灰缝宽度均匀，然后立头角，立皮数杆，拉准线，先砌外墙，后内墙，丁字型、十字型接头留踏步槎进行砌筑。墙体采用一顺一丁方法进行施工，砖墙砌筑的灰缝控制在812mm内，灰缝的饱满度不低于80%,非整砖在施工过程中禁止集中使用，每日的砌筑高度不超过L8米。在砌筑过程中正确放置设计要求的墙体拉结筋需要预留或者预埋件时随施工随预留埋。七、施工测量采用J2光学经纬仪测设建造物的轴线，并在现场建立方格网来控制，标高用D3水准仪按总平面图所提供的水准点引测到建造物墙角上，再用钢尺沿此标高直接向上丈量，把标高传递上去。沉降观测点布置见基础施工图，基础施工完成后进行观测点布置并开始第一次观测，施工每层主体和加每层荷载必须观测一次，主体断水至竣工验收期间，保持同周期观测，整个观测过程除表格记录外，同时用时间-荷载-沉降三轴坐标曲线示出。竣工验收时，应将全部观测资料结果备齐。第五章平面布置图三通一平、各种机械按施工要求布置，材料、库房、门卫、暂时用水、电等暂时设施的布置，详见施工平面图。由于无规划总平面图，所以施工平面布置图略，等有规
