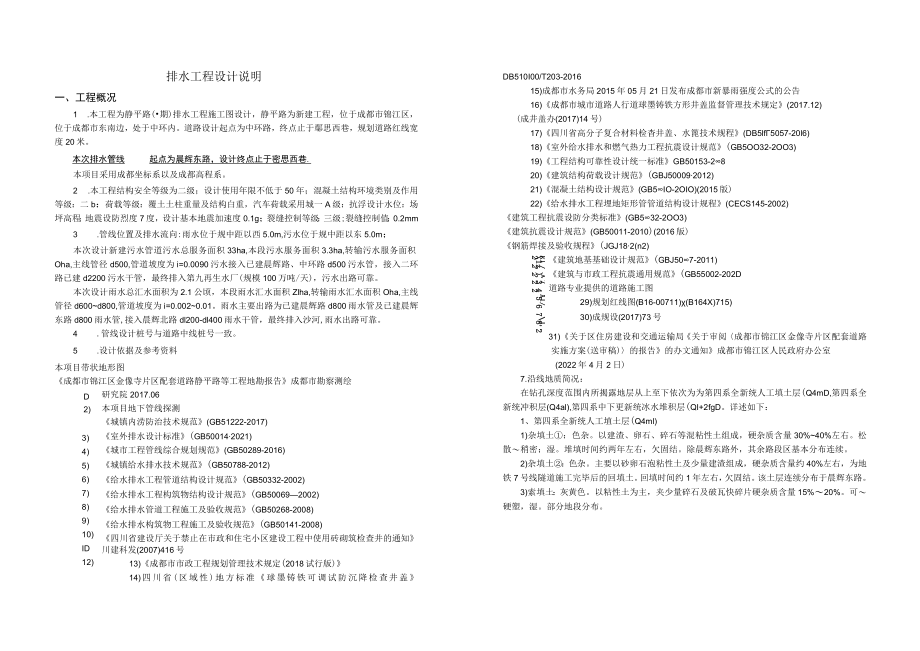

静平路(一期)排水工程施工图设计说明.docx_第1页
第1页 / 共7页

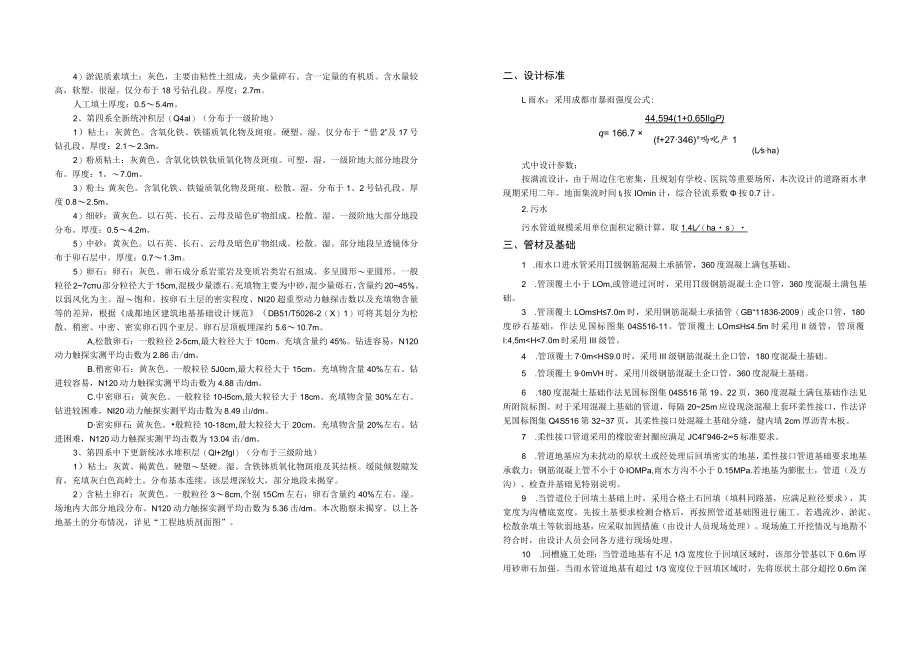

静平路(一期)排水工程施工图设计说明.docx_第2页
第2页 / 共7页
静平路(一期)排水工程施工图设计说明.docx_第3页
第3页 / 共7页
静平路(一期)排水工程施工图设计说明.docx_第4页
第4页 / 共7页
静平路(一期)排水工程施工图设计说明.docx_第5页
第5页 / 共7页
静平路(一期)排水工程施工图设计说明.docx_第6页
第6页 / 共7页
静平路(一期)排水工程施工图设计说明.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《静平路(一期)排水工程施工图设计说明.docx》由会员分享,可在线阅读,更多相关《静平路(一期)排水工程施工图设计说明.docx(7页珍藏版)》请在第壹文秘上搜索。

1、本次排水管线起点为晨辉东路,设计终点止于密思西巷.D2)3)4)5)6)7)8)9)10)ID12)kl7 Xl/ J,. lz ) 3 4 5 6 7 8 2 2 2 2 2 2排水工程设计说明一、工程概况1 .本工程为静平路(期)排水工程施工图设计,静平路为新建工程,位于成都市锦江区,位于成都市东南边,处于中环内。道路设计起点为中环路,终点止于鄢思西巷,规划道路红线宽度20米。本项目采用成都坐标系以及成都高程系。2 .本工程结构安全等级为二级;设计使用年限不低于50年;混凝土结构环境类别及作用等级:二b:荷载等级:覆土土柱重量及结构白重,汽车荷载采用城一A级:抗浮设计水位:场坪高程;地震设

2、防烈度7度,设计基本地震加速度0.1g;裂缝控制等级:三级;裂缝控制值:0.2mm3 .管线位置及排水流向:雨水位于规中距以西5.0m,污水位于规中距以东5.0m;本次设计新建污水管道污水总服务面积33ha,本段污水服务面积3.3ha,转输污水服务面积Oha,主线管径d500,管道坡度为i=0.0090污水接入已建晨辉路、中环路d500污水管,接入二环路已建d2200污水干管,最终排入第九再生水厂(规模100万吨/天),污水出路可靠。本次设计雨水总汇水面积为2.1公顷,本段雨水汇水面积Zlha,转输雨水汇水面积Oha,主线管径d600d800,管道坡度为i=0.0020.01。雨水主要出路为已

3、建晨辉路d800雨水管及已建晨辉东路d800雨水管,接入晨辉北路dl200-dl400雨水干管,最终排入沙河,雨水出路可靠。4 .管线设计桩号与道路中线桩号一致。5 .设计依据及参考资料本项目带状地形图成都市锦江区金像寺片区配套道路静平路等工程地勘报告成都市勘察测绘研究院2017.06本项目地下管线探测城镇内涝防治技术规范(GB51222-2017)室外排水设计标准(GB500142021)城市工程管线综合规划规范(GB50289-2016)城镇给水排水技术规范(GB50788-2012)给水排水工程管道结构设计规范(GB50332-2002)给水排水工程构筑物结构设计规范(GB5006920

4、02)给水排水管道工程施工及验收规范(GB50268-2008)给水排水构筑物工程施工及验收规范(GB50141-2008)四川省建设厅关于禁止在市政和住宅小区建设工程中使用砖砌筑检查井的通知川建科发(2007)416号13)成都市市政工程规划管理技术规定(2018试行版)14)四川省(区域性)地方标准球墨铸铁可调试防沉降检查井盖DB510I00/T203-201615)成都市水务局2015年05月21日发布成都市新暴雨强度公式的公告16)成都市城市道路人行道球墨铸铁方形井盖监督管理技术规定(2017.12)(成井盖办(2017)14号)17)四川省高分子复合材料检杳井盖、水篦技术规程(DB5

5、lf5057-20l6)18)室外给水排水和燃气热力工程抗震设计规范(GB5OO32-2OO3)19)工程结构可靠性设计统一标准GB50153-2820)建筑结构荷载设计规范(GBJ500092012)21)混凝土结构设计规范(GB5IO-2OIO)(2015版)22)给水排水工程埋地矩形管管道结构设计规程(CECS145-2002)建筑工程抗震设防分类标准(GB532-2OO3)建筑抗震设计规范(GB50011-2010)(2016版)钢筋焊接及验收规程(JGJ182(n2)建筑地基基础设计规范(GBJ507-2011)建筑与市政工程抗震通用规范(GB55002-202D道路专业提供的道路施

6、工图29)规划红线图(B16-00711)(B164X)715)30)成规设(2017)73号31)关于区住房建设和交通运输局关于审阅成都市锦江区金像寺片区配套道路实施方案(送审稿)的报告的办文通知成都市锦江区人民政府办公室(2022年4月2日)7.沿线地质简况:在钻孔深度范围内所揭露地层从上至下依次为为第四系全新统人工填土层(Q4mD,第四系全新统冲积层(Q4al),第四系中下更新统冰水堆积层(QI+2fgD。详述如下:1、第四系全新统人工埴土层(Q4ml)1)杂填土:色杂。以建渣、卵石、碎石等混粘性土组成,硬杂质含量30%40%左右。松散稍密;湿。堆填时间约两年左右,欠固结。除晨辉东路外,

7、其余路段区基本分布连续。2)杂填土:色杂。主要以砂卵石泡粘性土及少量建渣组成,硬杂质含量约40%左右,为地铁7号线隧道施工完毕后的回填土。回填时间约1年左右,欠固结。该土层连续分布于晨辉东路。3)索填土:灰黄色。以粘性土为主,夹少量碎石及破瓦快碎片硬杂质含量15%20%。可硬塑,湿。部分地段分布。4)淤泥质素填土:灰色,主要由粘性土组成,夹少量碎石。含一定量的有机质。含水量较高,软塑。很湿。仅分布于18号钻孔段。厚度:2.7m。人工填土厚度:0.55.4m。2、第四系全新统冲积层(Q4al)(分布于一级阶地)1)粘土:灰黄色。含氧化铁、铁镭质氧化物及斑痕。硬塑。湿。仅分布于“借2”及17号钻孔

8、段。厚度:2.12.3m。2)粉质粘土:灰黄色。含氧化铁铁钛质氧化物及斑痕。可塑,湿。一级阶地大部分地段分布。厚度:1。7.0m。3)粉土:黄灰色。含氧化铁、铁镒质氧化物及斑痕。松散。湿。分布于1、2号钻孔段。厚度0.82.5m。4)细砂:黄灰色。以石英、长石、云母及暗色矿物组成。松散。湿。一级阶地大部分地段分布。厚度:0.54.2m。5)中砂:黄灰色。以石英、长石、云母及暗色矿物组成。松散。湿。部分地段呈透镜体分布于卯石层中。厚度:0.71.3m。5)卵石:卵石:灰色。卵石成分系岩浆岩及变质岩类岩石组成。多呈圆形亚圆形。一般粒径27cu部分粒径大于15cm,混极少量漂石。充填物主要为中砂,混

9、少量砾石,含量约2045%。以弱风化为主。湿饱和。按卵石土层的密实程度、NI20超重型动力触探击数以及充填物含量等的差异,根据成都地区建筑地基基础设计规范(DB51/T5026-2(X)1)可将其划分为松散、稍密、中密、密实卵石四个亚层。卵石层顶板埋深约5.610.7m。A,松散卵石:一般粒径2-5cm,最大粒径大于10cm。充填含量约45%。钻进容易,N120动力触探实测平均击数为2.86击/dm。B.稍密卯石:黄灰色。一般粒径5J0cm,最大粒径大于15cm。充填物含量40%左右。钻进较容易,N120动力触探实测平均击数为4.88击/dm。C.中密卵石:黄灰色。一般粒径10-l5cm,最大

10、粒径大于18cm。充填物含量30%左右。钻进较困难,NI20动力触探实测平均击数为8.49山/dm。D密实卵石:黄灰色。般粒径10-18cm,最大粒径大于20cm。充填物含量20%左右。钻进困难,N120动力触探实测平均击数为13.04击/dm。3、第四系中下更新统冰水堆积层(Ql+2fgl)(分布于三级阶地)1)粘土:灰黄、褐黄色。硬塑坚硬。湿。含铁钵质氧化物斑痕及其结核。缓陡倾裂隙发育,充填灰白色高岭土。分布基本连续。该层埋深较大,部分地段未揭穿。2)含粘土卵石:灰黄色。一般粒径38cm,个别15Cm左右,卵石含量约40%左右。湿。场地内大部分地段分布。N120动力触探实测平均击数为5.3

11、6击/dm。本次勘察未揭穿。以上各地基土的分布情况,详见“工程地质剖面图”。二、设计标准L雨水:采用成都市暴雨强度公式:q= 166.7 44,594(1+0.65IlgP)(f+27346)吗叱产1(Lsha)式中设计参数:按满流设计,由于周边住宅密集,且规划有学校、医院等重要场所,本次设计的道路雨水聿现期采用二年。地面集流时间tl按IOmin计,综合径流系数按0.7计。2.污水污水管道规模采用单位面积定额计算,取1.4L(has)三、管材及基础1 .雨水口进水管采用级钢筋混凝土承插管,360度混凝上满包基础。2 .管顶覆土小于LOm,或管道过河时,采用级钢筋混凝土企口管,360度混凝土满包

12、基础。3 .管顶覆土LOmH7.0m时,采用钢筋混凝土承插管(GB“11836-2009)或企口管,180度砂石基础,作法见国标图集04S516-11。管顶覆土LOmH4.5m时采用II级管,管顶覆I:4,5mH7.0m时采用III级管。4 .管顶覆土70mHS9.0时,采用III级钢筋混凝土企口管,180度混凝土基础。5 .管顶覆土90mVH时,采用川级钢筋混凝土企口管,360度混凝土基础。6 .180度混凝土基础作法见国标图集04S516第19、22页,360度混凝土满包基础作法见所附院标图。对于采用混凝上基础的管道,每隔2025m应设现浇混凝上套环柔性接口,作法详见国标图集Q4S516第

13、3237页,其柔性接口处混凝土基础分缝,健内填2cm厚沥青木板。7 .柔性接口管道采用的橡胶密封圈应满足JC4946-25标准要求。8 .管道地基应为未扰动的原状土或经处理后回填密实的地基,柔性接口管道基础要求地基承载力:钢筋混凝上管不小于0IOMPa,雨水方沟不小于0.15MPa.若地基为膨胀土,管道(及方沟)、检查井基础见特别说明。9 .当管道位于回填土基础上时,采用合格土石回填(填料同路基,应满足粒径要求),其宽度为沟槽底宽度。先按土基要求检测合格后,再按照管道基础图进行施工。若遇流沙、淤泥、松散杂填土等软弱地基,应采取加固措施(由设计人员现场处理)。现场施工开挖情况与地勘不符合时,由设

14、计人员会同各方进行现场处理。10 .同槽施工处理:当管道地基有不足1/3宽度位于回填区域时,该部分管基以下0.6m厚用砂卵石加强。当雨水管道地基有超过1/3宽度位于回填区域时,先将原状土部分超挖0.6m深予以扰动,再统一用砂卵石加强。雨水管道180。级配碎石基础回填时,靠近污水管道一侧宽度按超出管基边缘0.2米考虑。设计路基最大粒径W25:压实移:20.95最大粒位(25;压实巍:20.9埴料同路基埴料:压实系数按道路路基密实度天然级配砂石,天然级配砂石.天然级配碎石,最大粒役40mmj压实系数:0.870.02天然级配砂石,最大粒径W4Q:压实系数:30.90二天然级配砂石.最大粒径440:

15、压实系数:20.95-(2)填方段:IL基础特别处理说明:淤泥及鱼塘道路处理后,用40Cm厚5%水泥稳定碎石作为管道基础,遇到泥岩层超挖15Cm后用中粗砂找平。12.填方段排水管道施工时先按道路要求回填至排水管顶上50cm位置再开挖沟槽。排水管道位于镇方段或地基承载力达不到设计要求的段落,排水管沟槽基础需换填04m厚连砂石。四、沟槽开挖及回填1 .排水管道(渠)沟槽开挖应满足给水排水管道工程施工及验收规范(GB50268-2008)的规定。通常情况下,当采用砂石基础时,基坑宽度按照国标04S516执行,沟槽宽度为D+2t+2a:当采用税基础时,基坑宽度按GB50268-2008执行,槽宽度为Dl+2(bl+b2+b3);沟槽深度不大于5m时,沟槽边坡按照岩土工程勘察报告建议临时边坡坡率取值,详见岩土勘察报告:沟槽深度大于5m时,沟槽开挖断面详基坑自然放坡开挖断面图(现制图)。对条件特殊的管段,沟槽宽度及开挖边坡由施工方案确定。沟槽边坡发生重大变
