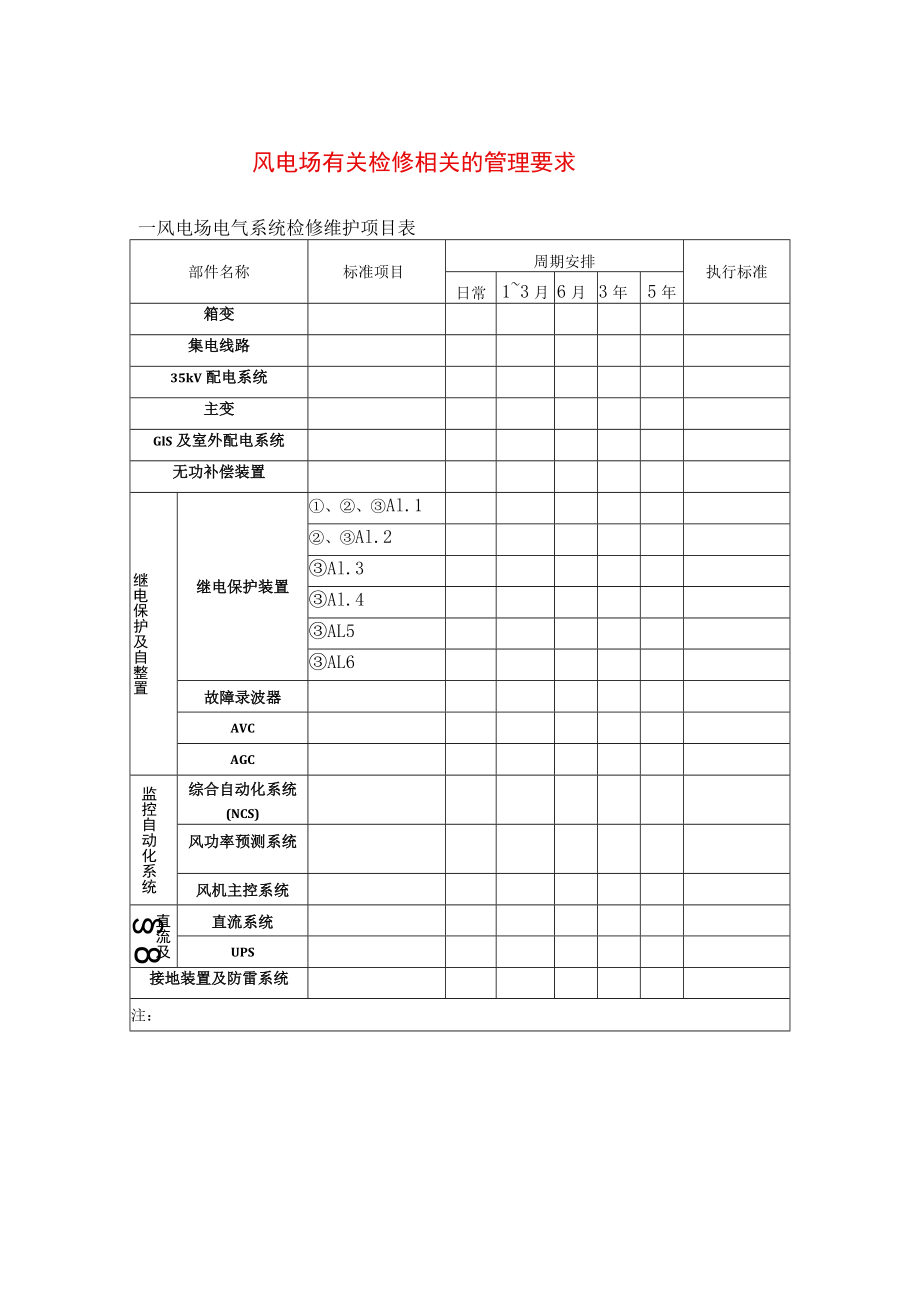

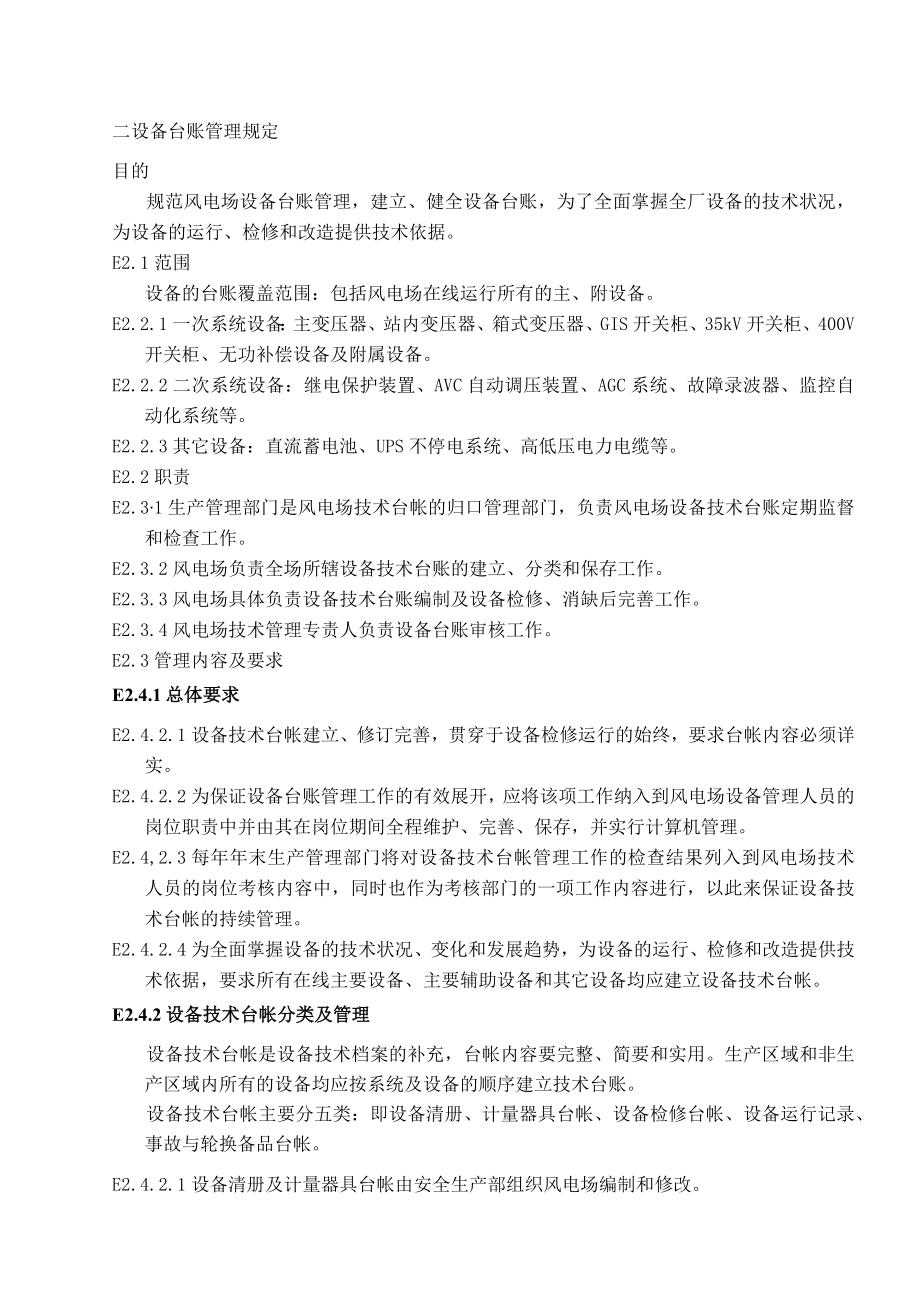

1、风电场有关检修相关的管理要求一风电场电气系统检修维护项目表部件名称标准项目周期安排执行标准日常13月6月3年5年箱变集电线路35kV配电系统主变GlS及室外配电系统无功补偿装置继电保护及自整置继电保护装置、Al.1、Al.2Al.3Al.4AL5AL6故障录波器AVCAGC监控自动化系统综合自动化系统(NCS)风功率预测系统风机主控系统直流及8直流系统UPS接地装置及防雷系统注：二设备台账管理规定目的规范风电场设备台账管理，建立、健全设备台账，为了全面掌握全厂设备的技术状况，为设备的运行、检修和改造提供技术依据。E2.1范围设备的台账覆盖范围：包括风电场在线运行所有的主、附设备。E2.2.1一
2、次系统设备：主变压器、站内变压器、箱式变压器、GIS开关柜、35kV开关柜、400V开关柜、无功补偿设备及附属设备。E2.2.2二次系统设备：继电保护装置、AVC自动调压装置、AGC系统、故障录波器、监控自动化系统等。E2.2.3其它设备：直流蓄电池、UPS不停电系统、高低压电力电缆等。E2.2职责E2.31生产管理部门是风电场技术台帐的归口管理部门，负责风电场设备技术台账定期监督和检查工作。E2.3.2风电场负责全场所辖设备技术台账的建立、分类和保存工作。E2.3.3风电场具体负责设备技术台账编制及设备检修、消缺后完善工作。E2.3.4风电场技术管理专责人负责设备台账审核工作。E2.3管理内
3、容及要求E2.4.1总体要求E2.4.2.1设备技术台帐建立、修订完善，贯穿于设备检修运行的始终，要求台帐内容必须详实。E2.4.2.2为保证设备台账管理工作的有效展开，应将该项工作纳入到风电场设备管理人员的岗位职责中并由其在岗位期间全程维护、完善、保存，并实行计算机管理。E2.4,2.3每年年末生产管理部门将对设备技术台帐管理工作的检查结果列入到风电场技术人员的岗位考核内容中，同时也作为考核部门的一项工作内容进行，以此来保证设备技术台帐的持续管理。E2.4.2.4为全面掌握设备的技术状况、变化和发展趋势，为设备的运行、检修和改造提供技术依据，要求所有在线主要设备、主要辅助设备和其它设备均应建

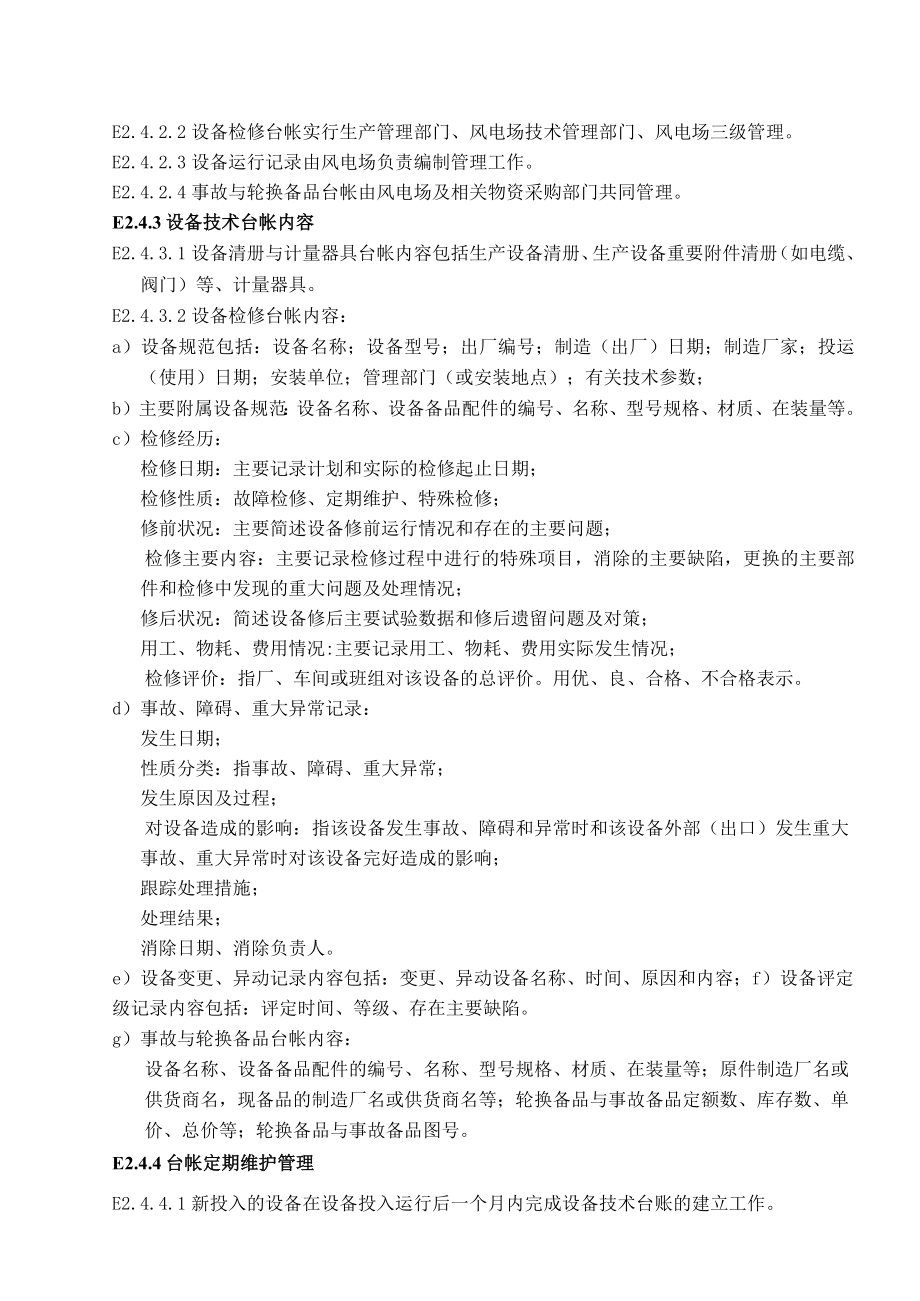

4、立设备技术台帐。E2.4.2设备技术台帐分类及管理设备技术台帐是设备技术档案的补充，台帐内容要完整、简要和实用。生产区域和非生产区域内所有的设备均应按系统及设备的顺序建立技术台账。设备技术台帐主要分五类：即设备清册、计量器具台帐、设备检修台帐、设备运行记录、事故与轮换备品台帐。E2.4.2.1设备清册及计量器具台帐由安全生产部组织风电场编制和修改。E2.4.2.2设备检修台帐实行生产管理部门、风电场技术管理部门、风电场三级管理。E2.4.2.3设备运行记录由风电场负责编制管理工作。E2.4.2.4事故与轮换备品台帐由风电场及相关物资采购部门共同管理。E2.4.3设备技术台帐内容E2.4.3.1
5、设备清册与计量器具台帐内容包括生产设备清册、生产设备重要附件清册（如电缆、阀门）等、计量器具。E2.4.3.2设备检修台帐内容：a）设备规范包括：设备名称；设备型号；出厂编号；制造（出厂）日期；制造厂家；投运（使用）日期；安装单位；管理部门（或安装地点）；有关技术参数；b）主要附属设备规范：设备名称、设备备品配件的编号、名称、型号规格、材质、在装量等。c）检修经历：检修日期：主要记录计划和实际的检修起止日期；检修性质：故障检修、定期维护、特殊检修；修前状况：主要简述设备修前运行情况和存在的主要问题；检修主要内容：主要记录检修过程中进行的特殊项目，消除的主要缺陷，更换的主要部件和检修中发现的重大
6、问题及处理情况；修后状况：简述设备修后主要试验数据和修后遗留问题及对策；用工、物耗、费用情况:主要记录用工、物耗、费用实际发生情况；检修评价：指厂、车间或班组对该设备的总评价。用优、良、合格、不合格表示。d）事故、障碍、重大异常记录：发生日期；性质分类：指事故、障碍、重大异常；发生原因及过程；对设备造成的影响：指该设备发生事故、障碍和异常时和该设备外部（出口）发生重大事故、重大异常时对该设备完好造成的影响；跟踪处理措施；处理结果；消除日期、消除负责人。e）设备变更、异动记录内容包括：变更、异动设备名称、时间、原因和内容；f）设备评定级记录内容包括：评定时间、等级、存在主要缺陷。g）事故与轮换备
7、品台帐内容：设备名称、设备备品配件的编号、名称、型号规格、材质、在装量等；原件制造厂名或供货商名，现备品的制造厂名或供货商名等；轮换备品与事故备品定额数、库存数、单价、总价等；轮换备品与事故备品图号。E2.4.4台帐定期维护管理E2.4.4.1新投入的设备在设备投入运行后一个月内完成设备技术台账的建立工作。E2.4.4.2设备清册与计量器具台帐随时记录修改，由生产主管部门组织每三至五年全面修订一次，原来没有建立的应及时补建。E2.4.4.3设备检修台帐记录内容要详尽，日常检修工作结束后一周之内，设备检修、改造工作结束后十五天之内记录完善。E2.4.4.4设备运行记录日常随时记录。E2.4.4.
8、5设备事故与轮换备品台帐由生产管理部门组织每两至三年全面修订一次。附录A设备技术台帐管理流程图附录B台帐目录台帐目录序号资料内容登录日期附录C设备技术台帐设备技术台帐设备名称本厂编号设备型号安装单位制造厂家安装日期制造日期投产日期出厂编号原始价格详细技术规格项目参数项目参数其他:附录D附属设备情况登录附属设备情况登录序号设备名称编号型号主要规范制造厂制造日期出厂编号附录E主要零部件材料、轴承规格及最低备品储量主要零部件材料、轴承规格及最低备品储量序号零部件名称规格单位安装数量备品最低储量附录F设备投产前简要情况设备投产前简要情况（设备可行性研究、设计、制造、安装、调试、启动、试运期问题、变更、
9、改进、记录）附录G检修经历检修经历检修类别检修负责人质量总评价检修主要成员检修时间计划消耗工日计划实际实际附录H设备鉴定记录设备鉴定记录鉴定时间评定等级存在主要缺陷二O第一季度第二季度第三季度第四季度二O第一季度第二季度第三季度第四季度O第一季度第二季度第三季度第四季度-O第一季度第二季度第三季度第四季度附录I设备变更记录设备变更（改进、更改、报废）记录变更名称变更工作负责人变更日期变更内容技术规范变更原因变更名称变更工作负责人变更日期变更内容技术规范变更原因变更名称变更工作负责人变更日期变更内容技术规范变更原因附录J重要故障记录重要故障记录设备名称及编号事故类别发生时间处理完成时间责任人事故
10、发生处理及设备损坏情况主要原因及对策设备名称及编号事故类别发生时间处理完成时间责任人事故发生处理及设备损坏情况主要原因及对策检修记录说明1、本记录本用于全风场设备检修现场记录；2、主要记录解体设备的部件尺寸、部件型号、测量数据、试验数据、损坏件、异常情况、参数规格、生产厂家等；3、重点记录复装设备的尺寸、备品备件（部件）更换、测量数据、试验数据、间隙数据、未消除的缺陷等；4、记录内容要详细清楚、真实准确、可靠完整、现场画草图要准确具体并附有详细尺寸；5、不要记录与工序卡、作业指导书内项目类似的工序内容；6、该记录要妥善保存、不得撕页，以备填写工单和台帐使用；7、设备检修、试验、技术监督等的记录
11、表格根据上级的有关规定由技术监督专责人制定、准备和使用；8、技术记录卡由各风场自行制定，配合记录本使用。9、技术记录卡附在检修记录之后。项目名称检修时间工作负责人检修人员记录人一、修前设备状况：二、检修情况：三、设备异动情况：四、遗留问题及下次检修建议：班长审核年月日五、技术记录卡：（以35kV变压器综合保护检验为例）二次回路绝缘电阻检验记录一、检修设备:所属设备35kV*变压器检验种类全部检验安装地点35kV开关室检验日期2013.05.09二、二次回路外部检查:编号检查项目检查情况1控制电缆外部的完整性和绝缘情况良好2接线端子的压接焊接情况和标志是否完整良好3保险器是否合乎整定要求、焊接是否良好良好4辅助设备及电容、电阻的外部情况良好三、绝缘（直流）电阻测定:回路名称测定条件绝缘（直流）电阻结果盘上超差盘下超差AlirNlll直流电桥0.07683.23%2
