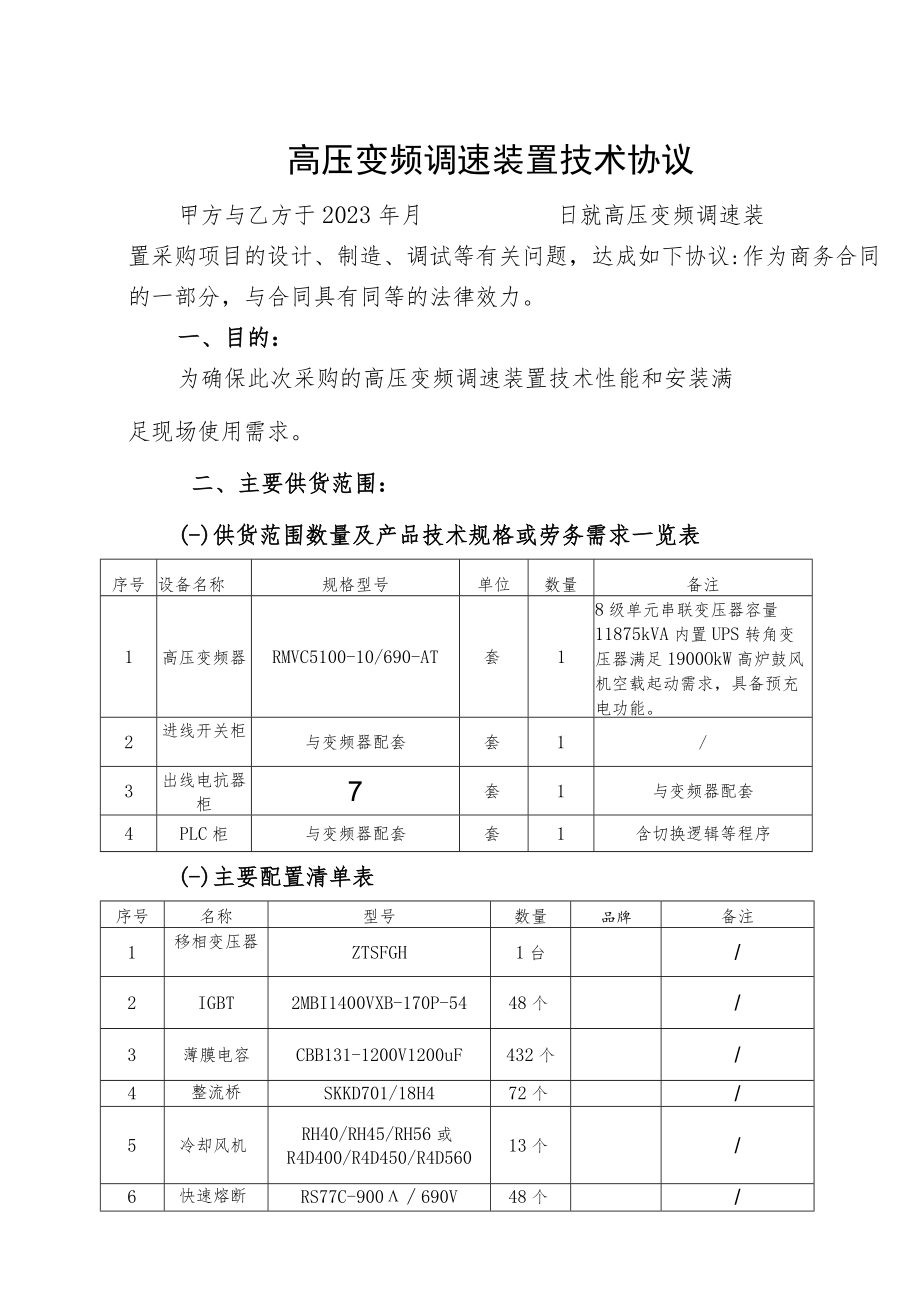

1、高压变频调速装置技术协议甲方与乙方于2023年月日就高压变频调速装置采购项目的设计、制造、调试等有关问题，达成如下协议:作为商务合同的一部分，与合同具有同等的法律效力。一、目的：为确保此次采购的高压变频调速装置技术性能和安装满足现场使用需求。二、主要供货范围：(-)供货范围数量及产品技术规格或劳务需求一览表序号设备名称规格型号单位数量备注1高压变频器RMVC5100-10/690-AT套18级单元串联变压器容量11875kVA内置UPS转角变压器满足1900OkW高炉鼓风机空载起动需求，具备预充电功能。2进线开关柜与变频器配套套1/3出线电抗器柜7套1与变频器配套4PLC柜与变频器配套套1含切

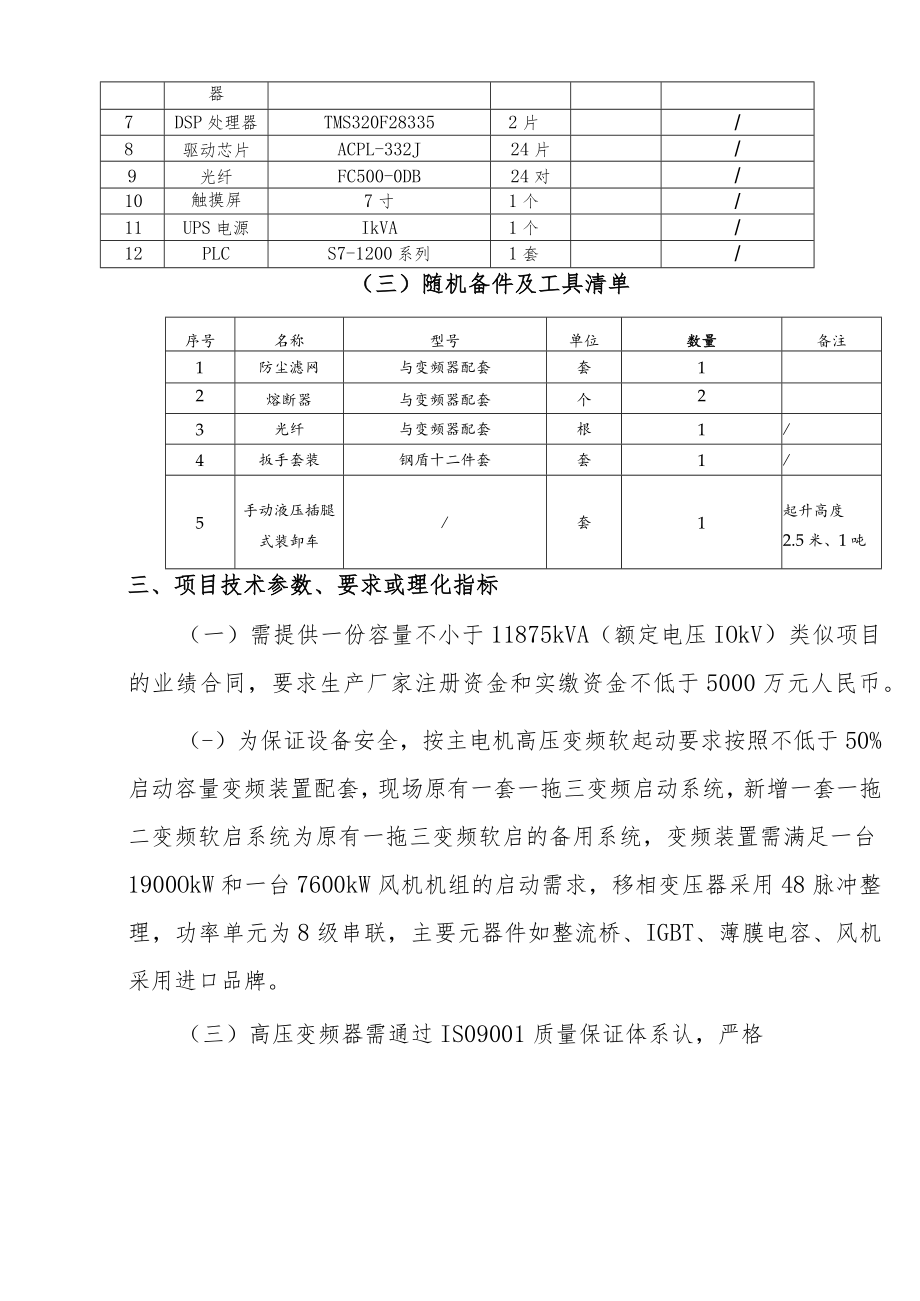

2、换逻辑等程序(-)主要配置清单表序号名称型号数量品牌备注1移相变压器ZTSFGH1台/2IGBT2MBI1400VXB-170P-5448个/3薄膜电容CBB131-1200V1200uF432个/4整流桥SKKD701/18H472个/5冷却风机RH40/RH45/RH56或R4D400/R4D450/R4D56013个/6快速熔断RS77C-900690V48个/器7DSP处理器TMS320F283352片/8驱动芯片ACPL-332J24片/9光纤FC500-0DB24对/10触摸屏7寸1个/11UPS电源IkVA1个/12PLCS7-1200系列1套/（三）随机备件及工具清单序号名称型
3、号单位数量备注1防尘滤网与变频器配套套12熔断器与变频器配套个23光纤与变频器配套根1/4扳手套装钢盾十二件套套1/5手动液压插腿式装卸车/套1起升高度2.5米、1吨三、项目技术参数、要求或理化指标（一）需提供一份容量不小于11875kVA（额定电压IOkV）类似项目的业绩合同，要求生产厂家注册资金和实缴资金不低于5000万元人民币。（-）为保证设备安全，按主电机高压变频软起动要求按照不低于50%启动容量变频装置配套，现场原有一套一拖三变频启动系统，新增一套一拖二变频软启系统为原有一拖三变频软启的备用系统，变频装置需满足一台1900OkW和一台7600kW风机机组的启动需求，移相变压器采用48

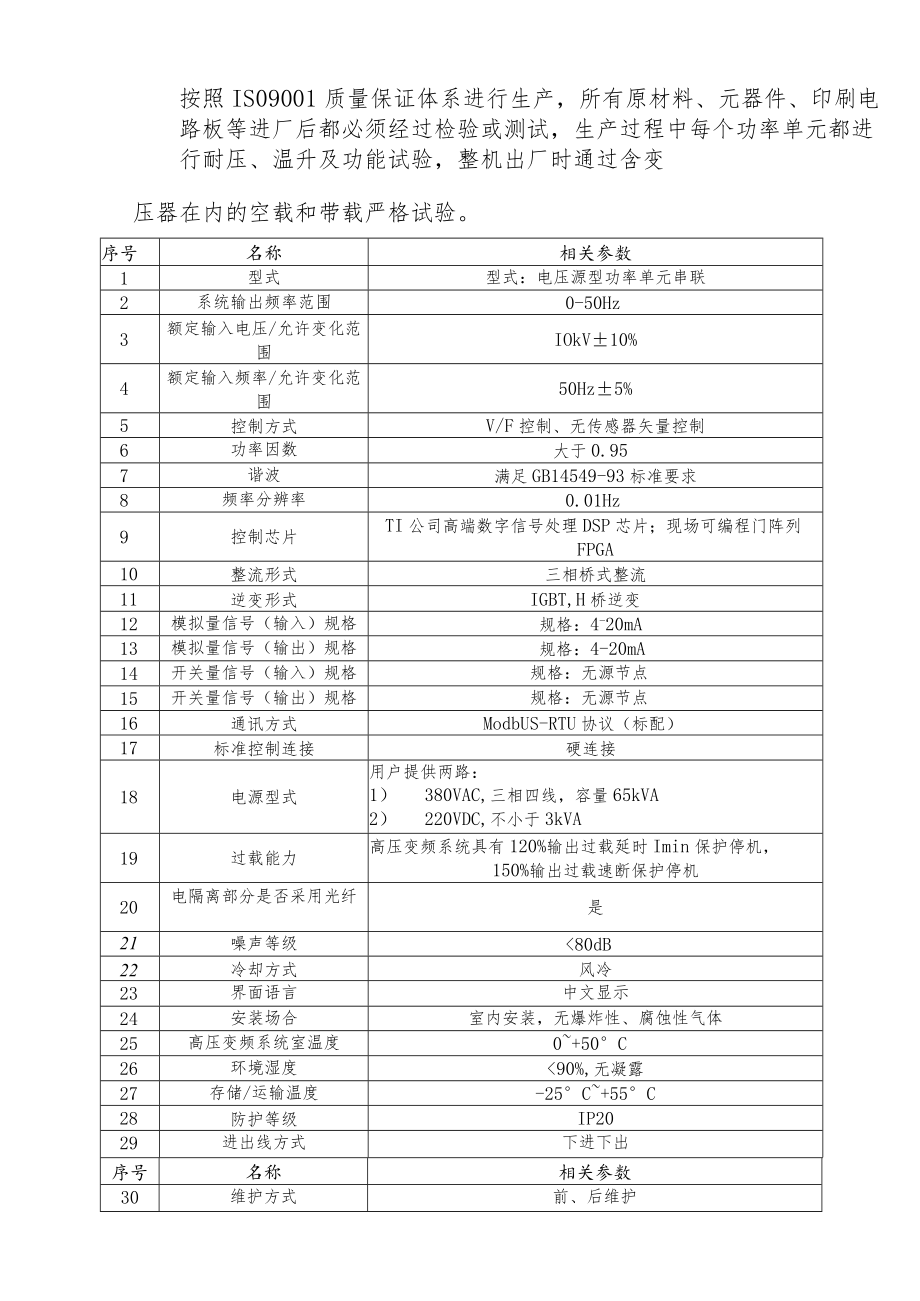

4、脉冲整理，功率单元为8级串联，主要元器件如整流桥、IGBT、薄膜电容、风机采用进口品牌。（三）高压变频器需通过IS09001质量保证体系认，严格按照IS09001质量保证体系进行生产，所有原材料、元器件、印刷电路板等进厂后都必须经过检验或测试，生产过程中每个功率单元都进行耐压、温升及功能试验，整机出厂时通过含变压器在内的空载和带载严格试验。序号名称相关参数1型式型式：电压源型功率单元串联2系统输出频率范围0-50Hz3额定输入电压/允许变化范围IOkV10%4额定输入频率/允许变化范围50Hz5%5控制方式V/F控制、无传感器矢量控制6功率因数大于0.957谐波满足GB14549-93标准要求
5、8频率分辨率0.01Hz9控制芯片TI公司高端数字信号处理DSP芯片；现场可编程门阵列FPGA10整流形式三相桥式整流11逆变形式IGBT,H桥逆变12模拟量信号（输入）规格规格：4-20mA13模拟量信号（输出）规格规格：4-20mA14开关量信号（输入）规格规格：无源节点15开关量信号（输出）规格规格：无源节点16通讯方式ModbUS-RTU协议（标配）17标准控制连接硬连接18电源型式用户提供两路：1） 380VAC,三相四线，容量65kVA2） 220VDC,不小于3kVA19过载能力高压变频系统具有120%输出过载延时Imin保护停机，150%输出过载速断保护停机20电隔离部分是否采
6、用光纤是21噪声等级80dB22冷却方式风冷23界面语言中文显示24安装场合室内安装，无爆炸性、腐蚀性气体25高压变频系统室温度0+50C26环境湿度90%,无凝露27存储/运输温度-25C+55C28防护等级IP2029进出线方式下进下出序号名称相关参数30维护方式前、后维护四、相关设备配置、现场工况条件、介质的说明(-)工况条件L二号高炉电动鼓风机电机，负载为风机；电动机为异步电动机；额定功率1900OkW额定电流1240A额定电压IokV；额定频率50Hz；转速1496rpm;工作制连续；冷却方式上水冷Y接；防护等级机体外壳防护等级为IP44,接线箱IP54；绝缘等级F；结构卧式/单轴伸
7、；启动方式变频软启动；最大转矩/额定转矩2.0；堵转转矩/额定转矩0.5；堵转电流/额定电流6.1A；转子转动惯量1887J(千克.Itf)；效率97.2%；功率因素0.91。2.450鼓风站ElI2-3离心风机组数据，负载为风机；电动机为异步电动机；额定功率7600kW;额定电流502A；额定电压IOkV;额定频率50Hz；转速1497rpm;工作制连续；冷却方式上水冷-空冷，Y接；绝缘等级F。五、质保期或使用寿命等要求：质保期一年，使用寿命五年。六、双方的责任和义务乙方负责将设备安全运抵甲方指定地点并保证设备的完整性；乙方负责设备安装的技术指导工作，具体实施由甲方负责，乙方对变压器和功率柜
8、之间的连接线进行校对检查，并对正确性负责；乙方负责设备的现场调试工作；乙方承诺负责在调试结束后对甲方相关人员进行现场技术培训L培训对象为甲方技术人员、维护人员和运行人员；培训内容包括正常操作、高压变频系统原理、高压变频系统的日常维护、高压变频系统的故障排查和处理，甲方负责设备的安装，高压电缆、控制和信号电缆铺设。七、设备检验标准及违约责任标准号依据标准或规定Q/ARX01-2017功率单元串联型多电平高压变频调速装置企业标准GB/T12668.501-2013调速电气传动系统第5-1部分安全要求电气、热和能量GB/T12668.3-2012产品的电磁兼容性标准及其特定的试验方法GB/T1266
9、8.4-2006交流电压IOOoV以上但不超过35kV的交流调速电气传动系统额定值的规定EN61000-6-2工业环境的抗扰度GB/T12326-2008电能质量电压波动和闪变GB/T14549-93电能质量公用电网谐波GB/T1094.P1094.5电力变压器GB/T13422-2013半导体电力变流器电气试验方法GB/T10228-2015干式电力变压器技术参数和要求GB/T10233-2016低压成套开关设备和电控设备基本试验方法GB/T3859.1-2013半导体变流器基本要求的规定GB/T3859.2-2013半导体变流器应用导则GB/T3859.3-2013半导体变流器变压器和电抗
10、器DL/T538-2006高压带电显示装置DL/T404-20183.6kV40.5kV交流金属封闭开关设备和控制设备DL/T593-2016高压开关设备和控制设备标准的共用技术要求GB/T2900.1-2008电工术语基本术语GB/T156-2017标准电压GB/T191-2008包装储运图示标志GB/T11022-2011高压开关设备和控制设备标准的共用技术条件IEC60076PowertransformerIEC60529-2013Protectionclassesofcases(IPcode)IEEE519-2014IEEE推荐实践的谐波控制的电力系统要求如未达到本协议规定的质保期或使用寿命要求，甲方可根据采购合同追究乙方的责任（以上备件型号及主要参数投标单位可做相应修改，但修正的参数及型号不得低于原有技术参数要求）。八、资料交付乙方在合同签定后15天内，负责提供符合技术要求的变频系统组列尺寸图一份，柜内原理图、与其他系统信号交接端子图、一次电缆型号推荐表各一份，并对所提供的资料正确性负责。九、项目验收方法设备调试完成后，按此协议规定的启动容量进行带设备试机验收。
