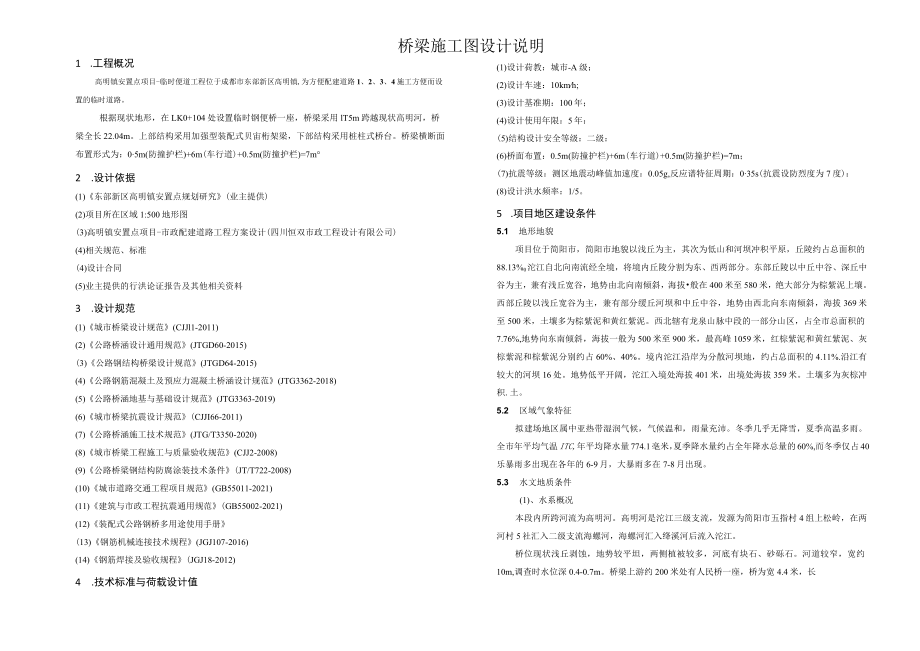

1、桥梁施工图设计说明1 .工程概况高明镇安置点项目-临时便道工程位于成都市东部新区高明镇,为方便配建道路1、2、3、4施工方便而设置的临时道路。根据现状地形，在LK0+104处设置临时钢便桥一座，桥梁采用lT5m跨越现状高明河，桥梁全长22.04m。上部结构采用加强型装配式贝宙桁架梁，下部结构采用桩柱式桥台。桥梁横断面布置形式为：05m(防撞护栏)+6m(车行道)+0.5m(防撞护栏)=7m2 .设计依据(1)东部新区高明镇安置点规划研究(业主提供)(2)项目所在区域1:500地形图(3)高明镇安置点项目-市政配建道路工程方案设计(四川恒双市政工程设计有限公司)(4)相关规范、标准(4)设计合同
2、(5)业主提供的行洪论证报告及其他相关资料3 .设计规范(1)城市桥梁设计规范(CJJl1-2011)(2)公路桥涵设计通用规范(JTGD60-2015)(3)公路钢结构桥梁设计规范(JTGD64-2015)(4)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)(5)公路桥涵地基与基础设计规范(JTG3363-2019)(6)城市桥梁抗震设计规范(CJJI66-2011)(7)公路桥涵施工技术规范(JTG/T3350-2020)(8)城市桥梁工程施工与质量验收规范(CJJ2-2008)(9)公路桥梁钢结构防腐涂装技术条件(JT/T722-2008)(10)城市道路交通工程项
3、目规范(GB55011-2021)(11)建筑与市政工程抗震通用规范(GB55002-2021)(12)装配式公路钢桥多用途使用手册(13)钢筋机械连接技术规程(JGJ107-2016)(14)钢筋焊接及验收规程(JGJ18-2012)4 .技术标准与荷载设计值(1)设计荷教：城市-A级；(2)设计车速：10kmh;(3)设计基准期：100年；(4)设计使用年限：5年：(5)结构设计安全等级：二级：(6)桥面布置：0.5m(防撞护栏)+6m(车行道)+0.5m(防撞护栏)=7m；(7)抗震等级：测区地震动峰值加速度：0.05g,反应谱特征周期：035s(抗震设防烈度为7度)：(8)设计洪水频率
4、：1/5。5 .项目地区建设条件5.1 地形地貌项目位于简阳市，简阳市地貌以浅丘为主，其次为低山和河坝冲积平原，丘陵约占总面积的88.13%0沱江自北向南流经全境，将境内丘陵分割为东、西两部分。东部丘陵以中丘中谷、深丘中谷为主，兼有浅丘宽谷，地势由北向南倾斜，海拔般在400米至580米，绝大部分为棕紫泥上壤。西部丘陵以浅丘宽谷为主，兼有部分缓丘河坝和中丘中谷，地势由西北向东南倾斜，海拔369米至500米，土壤多为棕紫泥和黄红紫泥。西北辖有龙泉山脉中段的一部分山区，占全市总面积的7.76%,地势向东南倾斜，海拔一般为500米至900米，最高峰1059米，红棕紫泥和黄红紫泥、灰棕紫泥和棕紫泥分别约
5、占60%、40%。境内沱江沿岸为分散河坝地，约占总面积的4.11%.沿江有较大的河坝16处。地势低平开阔，沱江入境处海拔401米，出境处海拔359米。土壤多为灰棕冲积.土。5.2 区域气象特征拟建场地区属中亚热带湿润气候，气候温和，雨量充沛。冬季几乎无降雪，夏季高温多雨。全市年平均气温ITC,年平均降水量774.1亳米，夏季降水量约占全年降水总量的60%,而冬季仅占40乐暴雨多出现在各年的6-9月，大暴雨多在7-8月出现。5.3 水文地质条件(1)、水系概况本段内所跨河流为高明河。高明河是沱江三级支流，发源为简阳市五指村4组上松岭，在两河村5社汇入二级支流海螺河，海螺河汇入绛溪河后流入沱江。桥

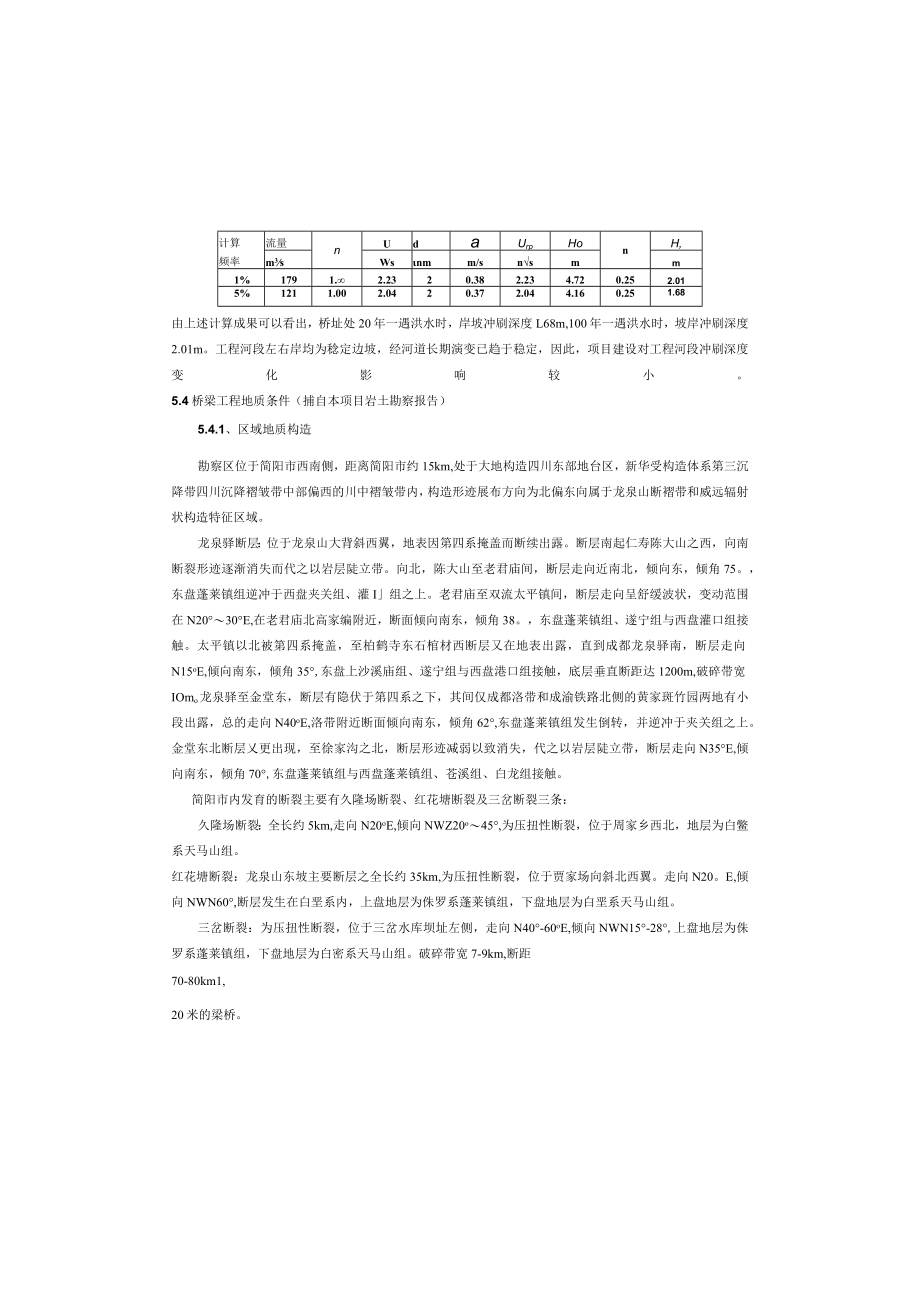

6、位现状浅丘剥蚀，地势较平坦，两侧植被较多，河底有块石、砂砾石。河道较窄，宽约10m,调查时水位深0.4-0.7m。桥梁上游约200米处有人民桥一座，桥为宽4.4米，长计算频率流量nUdaUrpHonH,m3sWsnmm/snsmm1%1791.2.2320.382.234.720.252.015%1211.002.0420.372.044.160.251.68由上述计算成果可以看出，桥址处20年一遇洪水时，岸坡冲刷深度L68m,100年一遇洪水时，坡岸冲刷深度2.01m。工程河段左右岸均为稔定边坡，经河道长期演变已趋于稳定，因此，项目建设对工程河段冲刷深度变化影响较小。5.4桥梁工程地质条件（
7、捕自本项目岩土勘察报告）5.4.1、区域地质构造勘察区位于简阳市西南侧，距离简阳市约15km,处于大地构造四川东部地台区，新华受构造体系第三沉降带四川沉降褶皱带中部偏西的川中褶皱带内，构造形迹展布方向为北偏东向属于龙泉山断褶带和威远辐射状构造特征区域。龙泉驿断层：位于龙泉山大背斜西翼，地表因第四系掩盖而断续出露。断层南起仁寿陈大山之西，向南断裂形迹逐渐消失而代之以岩层陡立带。向北，陈大山至老君庙间，断层走向近南北，倾向东，倾角75。，东盘蓬莱镇组逆冲于西盘夹关组、灌I组之上。老君庙至双流太平镇间，断层走向呈舒缓波状，变动范围在N2030E,在老君庙北高家编附近，断面倾向南东，倾角38。，东盘蓬
8、莱镇组、遂宁组与西盘灌口组接触。太平镇以北被第四系掩盖，至柏鹤寺东石棺材西断层又在地表出露，直到成都龙泉驿南，断层走向N15oE,倾向南东，倾角35,东盘上沙溪庙组、遂宁组与西盘港口组接触，底层垂直断距达1200m,破碎带宽IOmo龙泉驿至金堂东，断层有隐伏于第四系之下，其间仅成都洛带和成渝铁路北侧的黄家斑竹园两地有小段出露，总的走向N40oE,洛带附近断面倾向南东，倾角62,东盘蓬莱镇组发生倒转，并逆冲于夹关组之上。金堂东北断层乂更出现，至徐家沟之北，断层形迹减弱以致消失，代之以岩层陡立带，断层走向N35E,倾向南东，倾角70,东盘蓬莱镇组与西盘蓬莱镇组、苍溪组、白龙组接触。简阳市内发育的断
9、裂主要有久隆场断裂、红花塘断裂及三岔断裂三条：久隆场断裂：全长约5km,走向N20oE,倾向NWZ20o45,为压扭性断裂，位于周家乡西北，地层为白鳖系天马山组。红花塘断裂：龙泉山东坡主要断层之全长约35km,为压扭性断裂，位于贾家场向斜北西翼。走向N20。E,倾向NWN60,断层发生在白垩系内，上盘地层为侏罗系蓬莱镇组，下盘地层为白垩系天马山组。三岔断裂：为压扭性断裂，位于三岔水库坝址左侧，走向N40-60oE,倾向NWN15-28,上盘地层为侏罗系蓬莱镇组，下盘地层为白密系天马山组。破碎带宽7-9km,断距70-80km1,20米的梁桥。为掌握沿线水文对本项目路线的影响程度，在初测期间对全

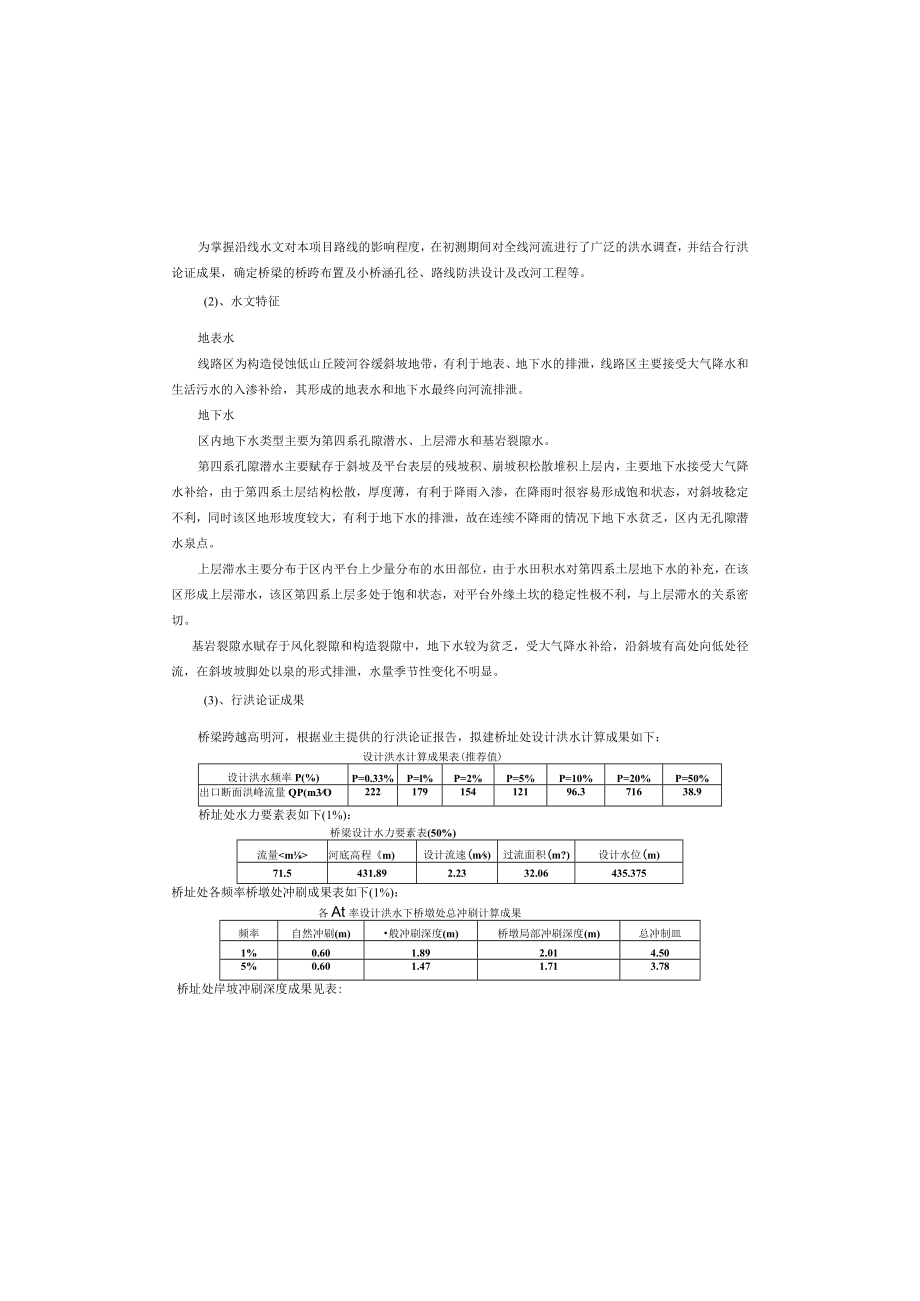

10、线河流进行了广泛的洪水调查，并结合行洪论证成果，确定桥梁的桥跨布置及小桥涵孔径、路线防洪设计及改河工程等。(2)、水文特征地表水线路区为构造侵蚀低山丘陵河谷缓斜坡地带，有利于地表、地下水的排泄，线路区主要接受大气降水和生活污水的入渗补给，其形成的地表水和地下水最终向河流排泄。地下水区内地下水类型主要为第四系孔隙潜水、上层滞水和基岩裂隙水。第四系孔隙潜水主要赋存于斜坡及平台表层的残坡积、崩坡积松散堆积上层内，主要地下水接受大气降水补给，由于第四系土层结构松散，厚度薄，有利于降雨入渗，在降雨时很容易形成饱和状态，对斜坡稔定不利，同时该区地形坡度较大，有利于地下水的排泄，故在连续不降雨的情况下地下水
11、贫乏，区内无孔隙潜水泉点。上层滞水主要分布于区内平台上少量分布的水田部位，由于水田积水对第四系土层地下水的补充，在该区形成上层滞水，该区第四系上层多处于饱和状态，对平台外缘土坎的稳定性极不利，与上层滞水的关系密切。基岩裂隙水赋存于风化裂隙和构造裂隙中，地下水较为贫乏，受大气降水补给，沿斜坡有高处向低处径流，在斜坡坡脚处以泉的形式排泄，水量季节性变化不明显。(3)、行洪论证成果桥梁跨越高明河，根据业主提供的行洪论证报告，拟建桥址处设计洪水计算成果如下：设计洪水计算成果表(推荐值)设计洪水频率P(%)P=0.33%P=l%P=2%P=5%P=10%P=20%P=50%出口断面洪峰流量QP(m3O2
12、2217915412196.371638.9桥址处水力要素表如下(1%)：桥梁设计水力要素表(50%)流量河底高程m)设计流速(ms)过流面积(m?)设计水位(m)71.5431.892.2332.06435.375桥址处各频率桥墩处冲刷成果表如下(1%)：各At率设计洪水下桥墩处总冲刷计算成果频率自然冲刷(m)般冲刷深度(m)桥墩局部冲刷深度(m)总冲制皿1%0.601.892.014.505%0.601.471.713.78桥址处岸坡冲刷深度成果见表:桥址处岸坡冲刷深度成果见表(2)中风化泥质砂岩：紫灰、灰紫色，主要矿物成分为粘土矿物，泥状结构，薄层中厚层状构造，节理裂隙般发育，岩芯较完整
13、且不易击碎，锤击声脆，呈短柱状或长柱状，岩质软，部分岩石被节理、裂隙分割，呈块状。裂隙中充填少量风化物。沿结构面偶夹薄层强风化泥岩。岩体完整程度为较破碎较完整，RQD为60%80岩体基本质量等级为IV级。该层厚度大，本次勘察未揭穿。5.4. 3地质评价及地It简阳市所处地壳为一稳定地块，区内龙门山褶断带于2008年5月12日发生过里氏8.0级大地震，2013年4月20日发生过里氏7.0级大地震，但对本拟建场地影响较小。地壳稳定性较好，处于稳定区。拟建物场地范围内无影响工程稳定性的不良地质作用，适宜建筑。拟建场地位于简阳市高明乡，根据中国地震动参数区划图(GB18306-2015),拟建场地的基
14、本地震动峰值加速度均为0.10g,基木地震动加速度反应谱特征周期均为0.45s,设计地震分组为第二组。根据公路工程抗震规范(JTGBO2-2013)第3.1和3.2.2条规定：本工程桥梁部分为抗震般工程，桥梁抗震设防类别为D类。5.4.4场地的稳定性、适宜性评价D、场地的稳定性拟建场地范围内地势整体较为平坦，局部有陡坎，无不良地质构造、不良地质作用与地质灾害。场地处于稳定区。2)、场地地震效应拟建场地位于简阳市高明乡，根据中国地震动参数区划图(GB18306-2015),拟建场地的基本地震动峰值加速度均为0.10g,基本地震动加速度反应谱特征周期均为0.45s,设计地震分组为第三组。根据中国地
