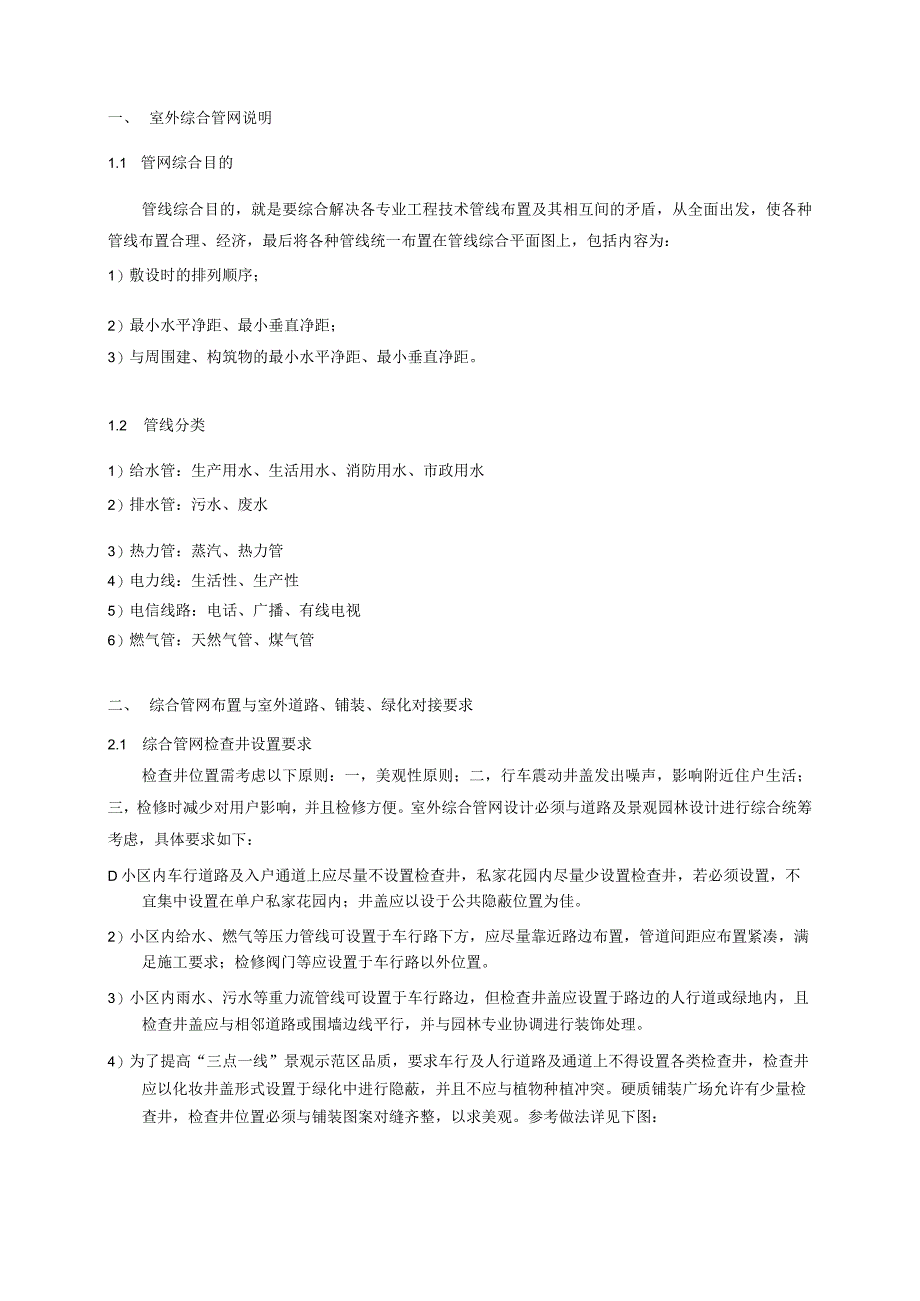

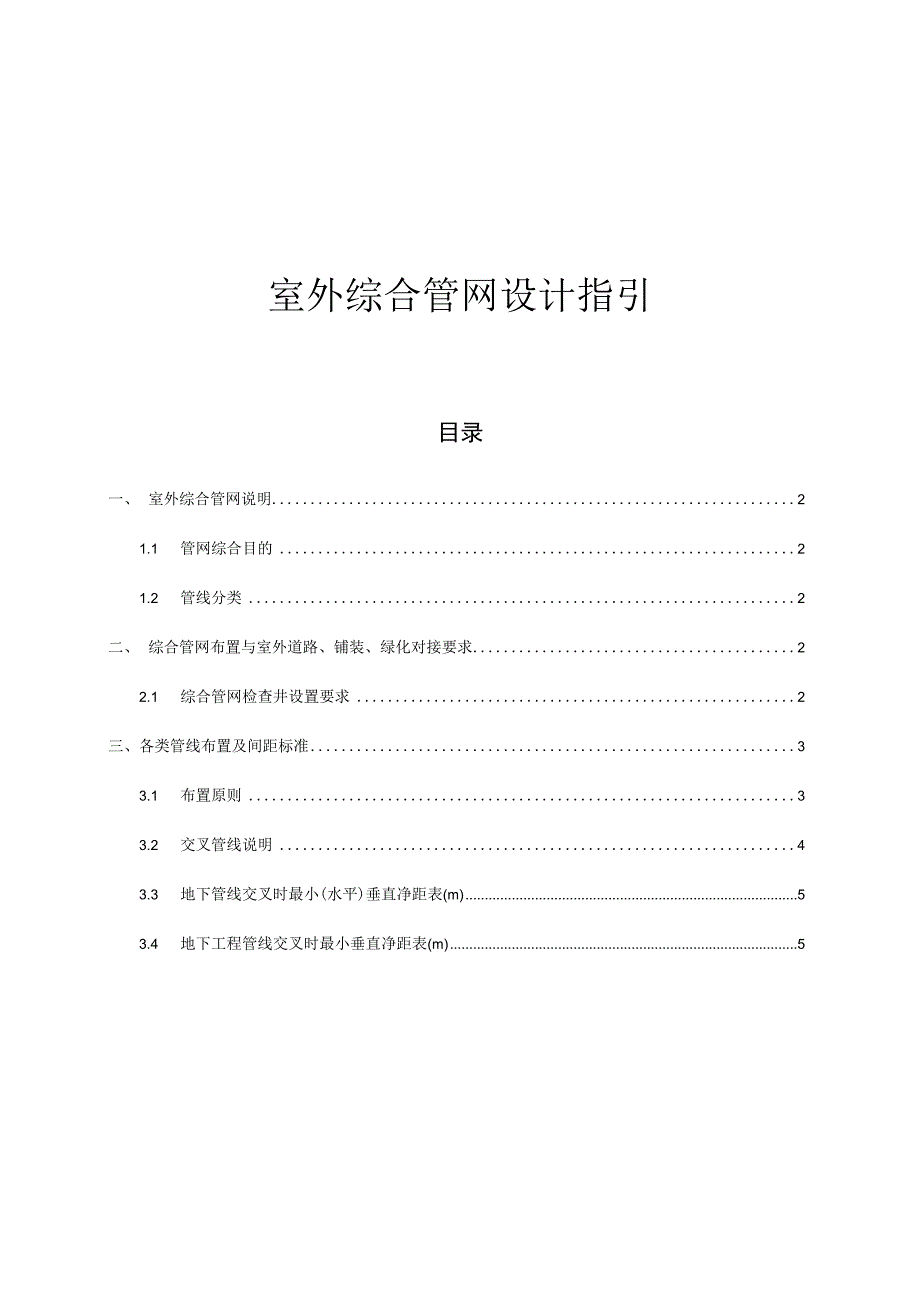

1、室外综合管网设计指引目录一、 室外综合管网说明21.1 管网综合目的21.2 管线分类2二、 综合管网布置与室外道路、铺装、绿化对接要求22.1 综合管网检查井设置要求2三、各类管线布置及间距标准33.1 布置原则33.2 交叉管线说明43.3 地下管线交叉时最小(水平)垂直净距表(m)53.4 地下工程管线交叉时最小垂直净距表(m)5一、 室外综合管网说明1.1 管网综合目的管线综合目的，就是要综合解决各专业工程技术管线布置及其相互间的矛盾，从全面出发，使各种管线布置合理、经济，最后将各种管线统一布置在管线综合平面图上，包括内容为：1）敷设时的排列顺序；2）最小水平净距、最小垂直净距；3）与
2、周围建、构筑物的最小水平净距、最小垂直净距。1.2 管线分类1）给水管：生产用水、生活用水、消防用水、市政用水2）排水管：污水、废水3）热力管：蒸汽、热力管4）电力线：生活性、生产性5）电信线路：电话、广播、有线电视6）燃气管：天然气管、煤气管二、 综合管网布置与室外道路、铺装、绿化对接要求2.1 综合管网检查井设置要求检查井位置需考虑以下原则：一，美观性原则；二，行车震动井盖发出噪声，影响附近住户生活；三，检修时减少对用户影响，并且检修方便。室外综合管网设计必须与道路及景观园林设计进行综合统筹考虑，具体要求如下：D小区内车行道路及入户通道上应尽量不设置检查井，私家花园内尽量少设置检查井，若必
3、须设置，不宜集中设置在单户私家花园内；井盖应以设于公共隐蔽位置为佳。2）小区内给水、燃气等压力管线可设置于车行路下方，应尽量靠近路边布置，管道间距应布置紧凑，满足施工要求；检修阀门等应设置于车行路以外位置。3）小区内雨水、污水等重力流管线可设置于车行路边，但检查井盖应设置于路边的人行道或绿地内，且检查井盖应与相邻道路或围墙边线平行，并与园林专业协调进行装饰处理。4）为了提高“三点一线”景观示范区品质，要求车行及人行道路及通道上不得设置各类检查井，检查井应以化妆井盖形式设置于绿化中进行隐蔽，并且不应与植物种植冲突。硬质铺装广场允许有少量检查井，检查井位置必须与铺装图案对缝齐整，以求美观。参考做法

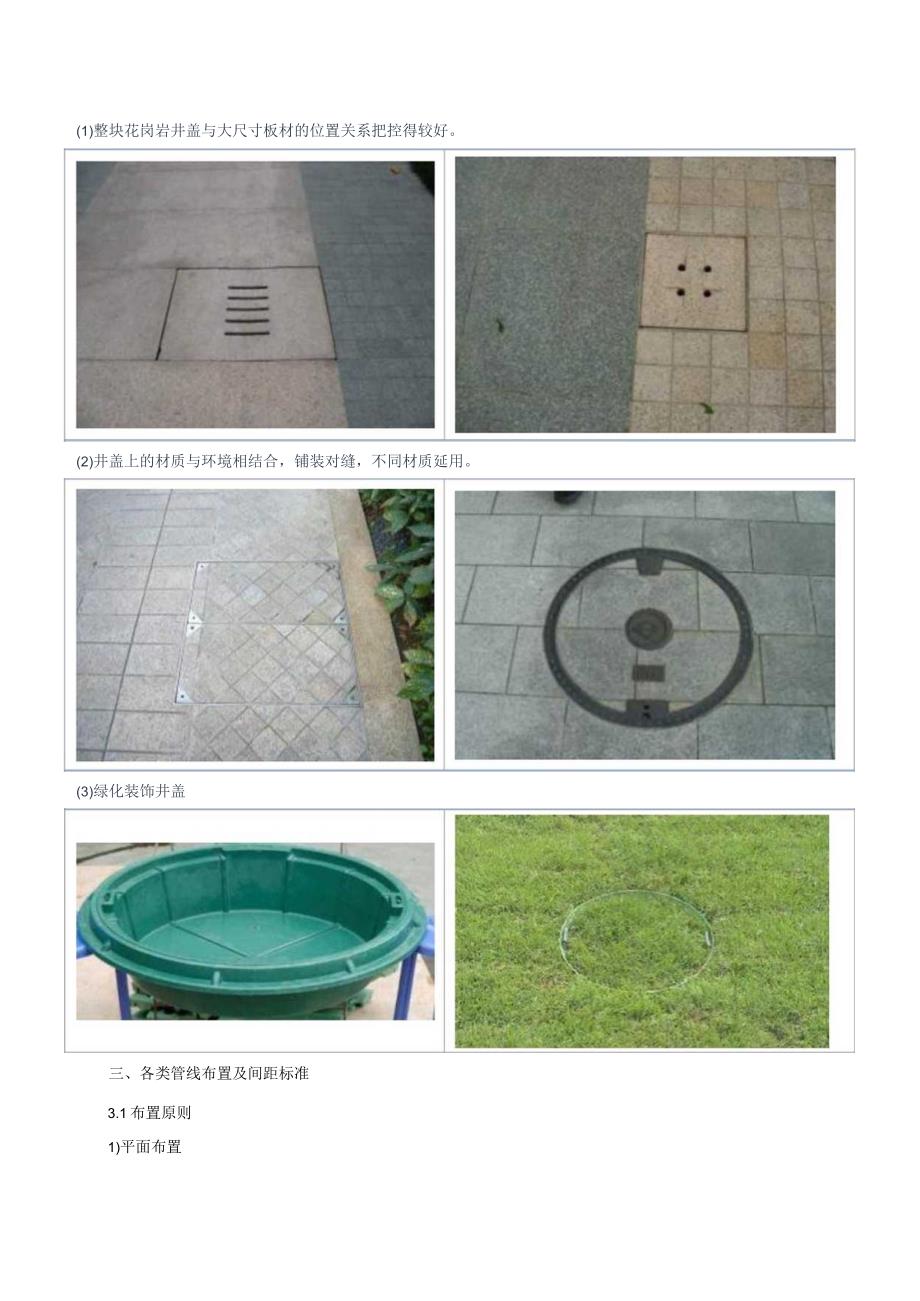

4、详见下图：(1)整块花岗岩井盖与大尺寸板材的位置关系把控得较好。(2)井盖上的材质与环境相结合，铺装对缝，不同材质延用。(3)绿化装饰井盖三、各类管线布置及间距标准3.1布置原则1)平面布置- 离建筑物的水平排序，由近及远宜为：电力管线、电信管线、煤气管、热力管、给水管、雨水管、污水管；- 减少交叉穿越；- 管线敷设应充分利用地形。2）竖向布置各种工程管线不应在垂直方向重叠直埋敷设；自地表往下宜按以下顺序进行埋设：电力、电信管线、热力管线、燃气管线、给水管线、雨水排水管线、污水排水管线。- 工程管线在交叉点的高程应根据排水管线的高程确定：3）工程管线竖向位置发生矛盾时应遵循以下原则：- 压力管
5、让重力自流管线；- 可弯曲管线让不易弯曲管线；- 分支管线让主干管线；- 小管径管线让大管径管线；- 电力电缆与电信管缆宜远离，并按照电力管线在道路东侧或南侧、电信管线在道路西侧或北侧的原则布置；- 尽可能将性质类似、埋深接近的管线排列在一起。；- 施工量小的让施工量大的；- 检修次数少的、方便的，让检修次数多的、不方便的。3.2交叉管线说明地面标高小,一-、-/7A/N、葭/尽-埋设深rt覆土深出埋设深A顶管覆土深&垂直间水平间距管线断面示意图3.3地下管线交叉时最小（水平）垂直净距表（m）埋设在下面的管线名称安设在上面的管线名称给水管排水管热力管煤气管电讯电力电缆电缆管道高压低压净S-给水
6、管0.150.151.150.150.50.150.50.5排水管0.150.151.150.150.50.150.50.5热力管0.150.150.150.50.150.50.5煤气管0.150.150.150.150.50.150.50.5电铠装电缆0.50.50.50.50.50.250.50.5电讯管道0.150.150.150.150.250.150.250.25电力管道0.50.50.50.50.50.50.50.5注：1.电讯电缆或电讯管道一般在其他管线上面通过。2.电力电缆一般在热力管道和电讯管缆下面，但在其他管线上面通过。3.热力管一般在电缆、给水、排水、煤气管上面通过。4.排水管通常在其他管线下面越过。3.4地下工程管线交叉时最小垂直净距表（m）序号埋没在下面的管线名称净距埋设在上面的管线名称123456给水管线排水管线热力管线燃气管线电信管线电力管线直埋管沟直埋管沟1给水管线0.152排水管线0.40.153热力管线0.150.150.154燃气管线0.150.150.150.155电信管线直埋0.50.50.150.50.25管沟0.150.150.150.150.250.256电力管线直埋0.150.50.50.50.50.25管沟0.150.50.50.150.50.50.50.5
