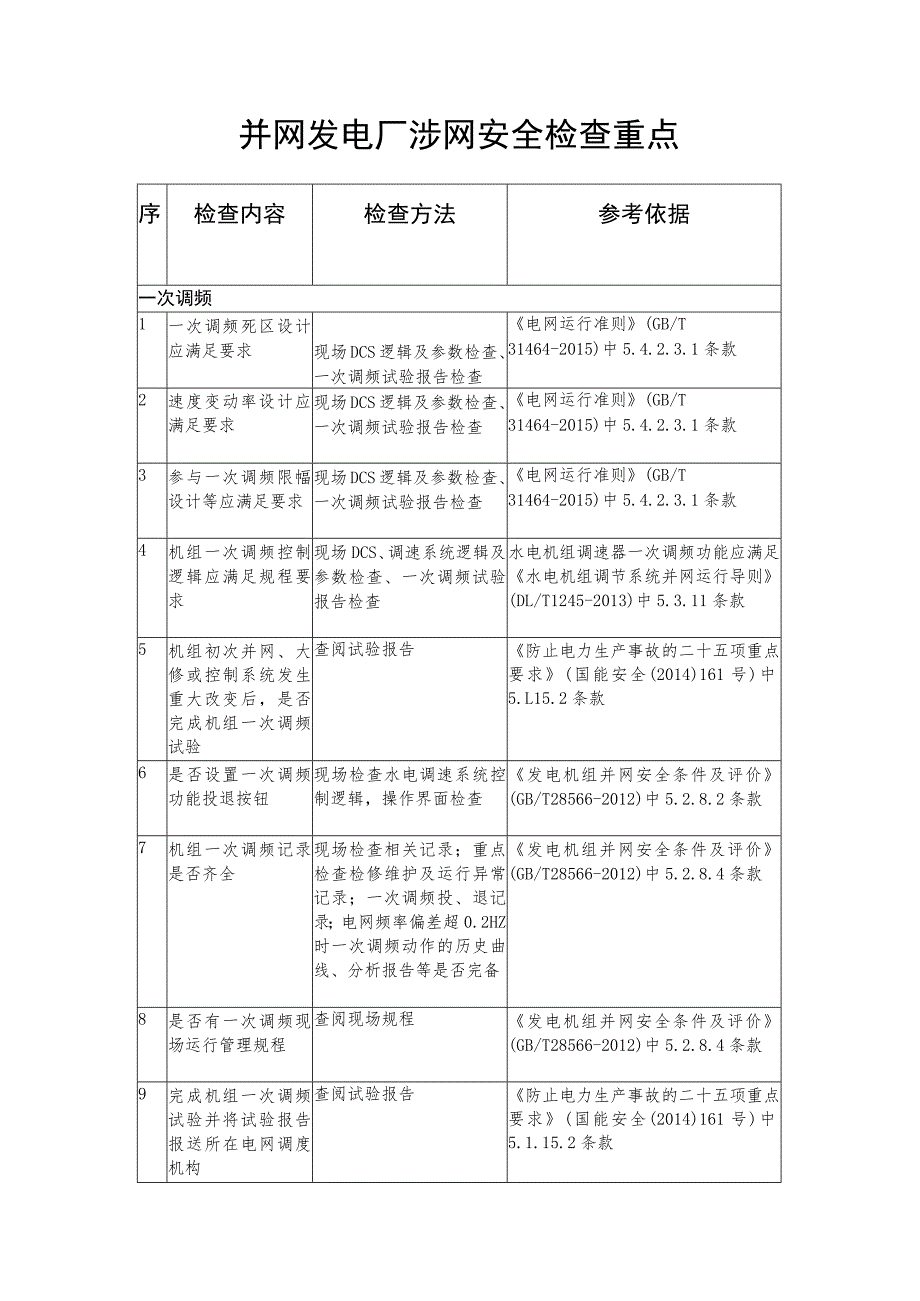

1、并网发电厂涉网安全检查重点序检查内容检查方法参考依据一次调频1一次调频死区设计应满足要求现场DCS逻辑及参数检查、一次调频试验报告检查电网运行准则(GB/T31464-2015)中5.4.2.3.1条款2速度变动率设计应满足要求现场DCS逻辑及参数检查、一次调频试验报告检查电网运行准则(GB/T31464-2015)中5.4.2.3.1条款3参与一次调频限幅设计等应满足要求现场DCS逻辑及参数检查、一次调频试验报告检查电网运行准则(GB/T31464-2015)中5.4.2.3.1条款4机组一次调频控制逻辑应满足规程要求现场DCS、调速系统逻辑及参数检查、一次调频试验报告检查水电机组调速器一次
2、调频功能应满足水电机组调节系统并网运行导则(DL/T1245-2013)中5.3.11条款5机组初次并网、大修或控制系统发生重大改变后，是否完成机组一次调频试验查阅试验报告防止电力生产事故的二十五项重点要求(国能安全(2014)161号)中5.L15.2条款6是否设置一次调频功能投退按钮现场检查水电调速系统控制逻辑，操作界面检查发电机组并网安全条件及评价(GB/T28566-2012)中5.2.8.2条款7机组一次调频记录是否齐全现场检查相关记录；重点检查检修维护及运行异常记录；一次调频投、退记录；电网频率偏差超0.2HZ时一次调频动作的历史曲线、分析报告等是否完备发电机组并网安全条件及评价(

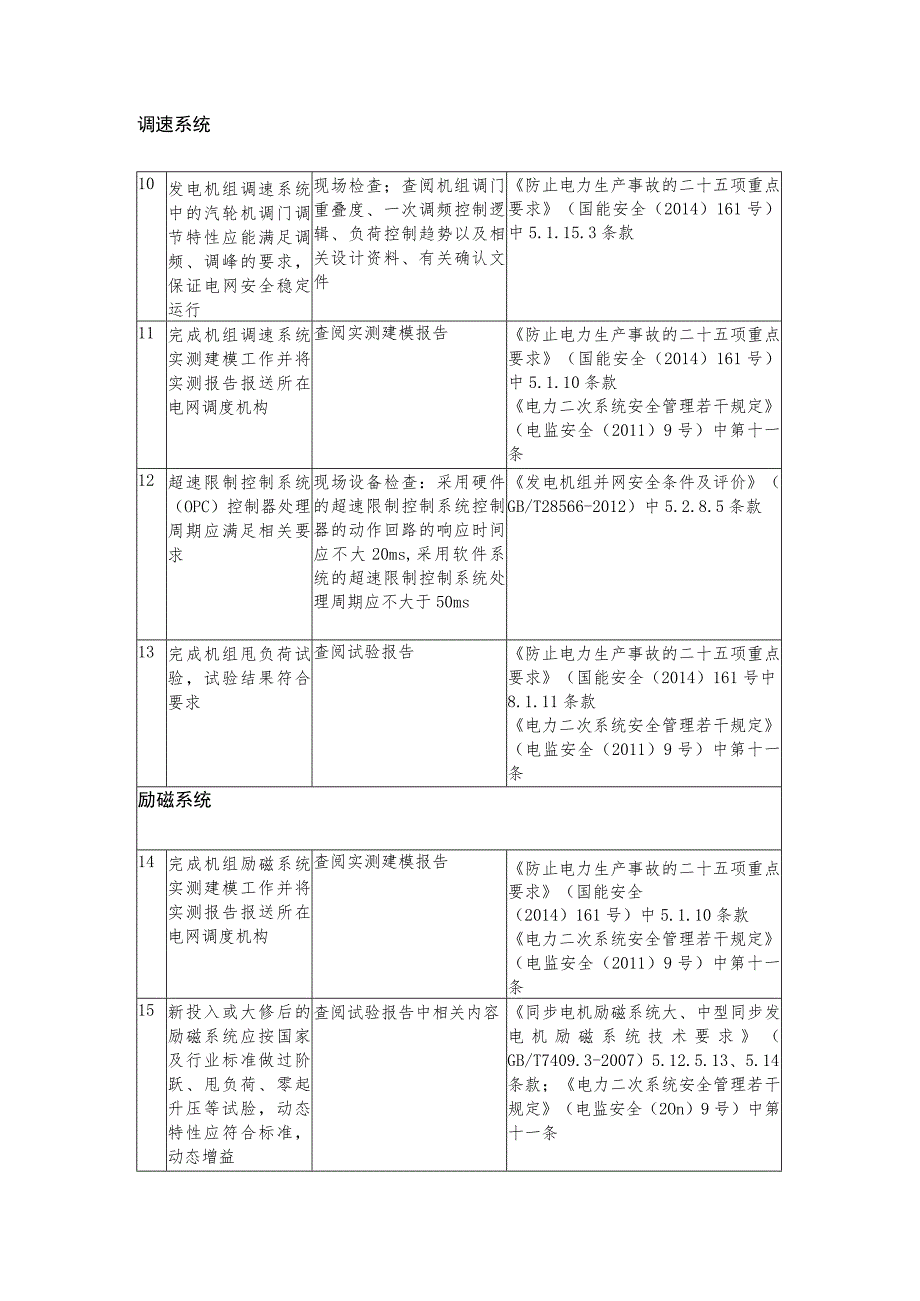

3、GB/T28566-2012)中5.2.8.4条款8是否有一次调频现场运行管理规程查阅现场规程发电机组并网安全条件及评价(GB/T28566-2012)中5.2.8.4条款9完成机组一次调频试验并将试验报告报送所在电网调度机构查阅试验报告防止电力生产事故的二十五项重点要求(国能安全(2014)161号)中5.1.15.2条款调速系统10发电机组调速系统中的汽轮机调门调节特性应能满足调频、调峰的要求，保证电网安全稳定运行现场检查；查阅机组调门重叠度、一次调频控制逻辑、负荷控制趋势以及相关设计资料、有关确认文件防止电力生产事故的二十五项重点要求（国能安全（2014）161号）中5.1.15.3条款
4、11完成机组调速系统实测建模工作并将实测报告报送所在电网调度机构查阅实测建模报告防止电力生产事故的二十五项重点要求（国能安全（2014）161号）中5.1.10条款电力二次系统安全管理若干规定（电监安全（2011）9号）中第十一条12超速限制控制系统（OPC）控制器处理周期应满足相关要求现场设备检查：采用硬件的超速限制控制系统控制器的动作回路的响应时间应不大20ms,采用软件系统的超速限制控制系统处理周期应不大于50ms发电机组并网安全条件及评价（GB/T28566-2012）中5.2.8.5条款13完成机组甩负荷试验，试验结果符合要求查阅试验报告防止电力生产事故的二十五项重点要求（国能安全（
5、2014）161号中8.1.11条款电力二次系统安全管理若干规定（电监安全（2011）9号）中第十一条励磁系统14完成机组励磁系统实测建模工作并将实测报告报送所在电网调度机构查阅实测建模报告防止电力生产事故的二十五项重点要求（国能安全（2014）161号）中5.1.10条款电力二次系统安全管理若干规定（电监安全（2011）9号）中第十一条15新投入或大修后的励磁系统应按国家及行业标准做过阶跃、甩负荷、零起升压等试脸，动态特性应符合标准，动态增益查阅试验报告中相关内容同步电机励磁系统大、中型同步发电机励磁系统技术要求（GB/T7409.3-2007）5.12.5.13、5.14条款；电力二次系统

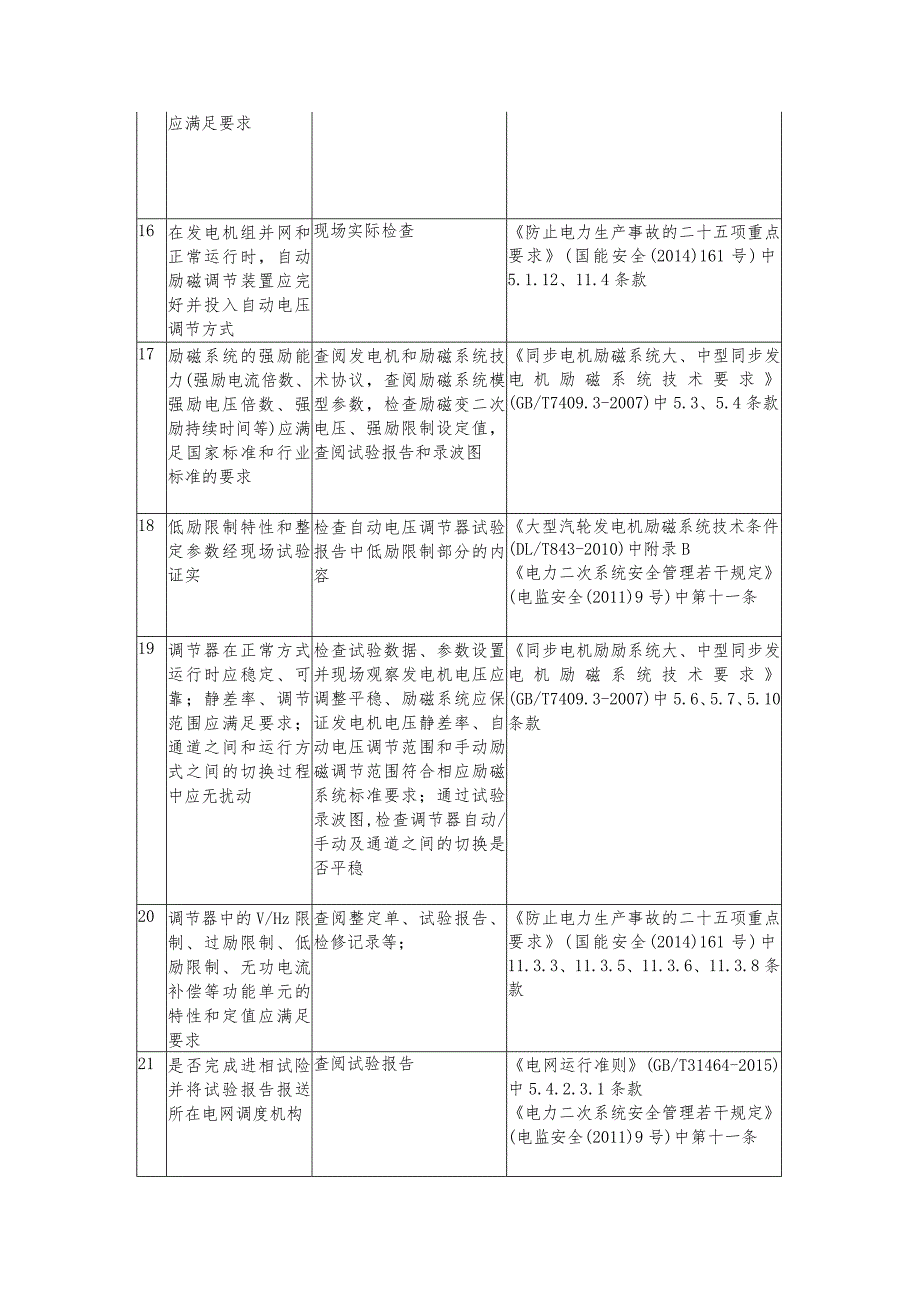

6、安全管理若干规定（电监安全（2On）9号）中第十一条应满足要求16在发电机组并网和正常运行时，自动励磁调节装置应完好并投入自动电压调节方式现场实际检查防止电力生产事故的二十五项重点要求(国能安全(2014)161号)中5.1.12、11.4条款17励磁系统的强励能力(强励电流倍数、强励电压倍数、强励持续时间等)应满足国家标准和行业标准的要求查阅发电机和励磁系统技术协议，查阅励磁系统模型参数，检查励磁变二次电压、强励限制设定值，查阅试验报告和录波图同步电机励磁系统大、中型同步发电机励磁系统技术要求(GB/T7409.3-2007)中5.3、5.4条款18低励限制特性和整定参数经现场试验证实检查自
7、动电压调节器试验报告中低励限制部分的内容大型汽轮发电机励磁系统技术条件(DL/T843-2010)中附录B电力二次系统安全管理若干规定(电监安全(2011)9号)中第十一条19调节器在正常方式运行时应稳定、可靠；静差率、调节范围应满足要求；通道之间和运行方式之间的切换过程中应无扰动检查试验数据、参数设置并现场观察发电机电压应调整平稳、励磁系统应保证发电机电压静差率、自动电压调节范围和手动励磁调节范围符合相应励磁系统标准要求；通过试验录波图,检查调节器自动/手动及通道之间的切换是否平稳同步电机励励系统大、中型同步发电机励磁系统技术要求(GB/T7409.3-2007)中5.6、5.7、5.10条
8、款20调节器中的V/Hz限制、过励限制、低励限制、无功电流补偿等功能单元的特性和定值应满足要求查阅整定单、试验报告、检修记录等；防止电力生产事故的二十五项重点要求(国能安全(2014)161号)中11.3.3、11.3.5、11.3.6、11.3.8条款21是否完成进相试险并将试验报告报送所在电网调度机构查阅试验报告电网运行准则(GB/T31464-2015)中5.4.2.3.1条款电力二次系统安全管理若干规定(电监安全(2011)9号)中第十一条电力系统稳定器(PSS)22机组配置电力系统稳定器(PSS装置)，机组初次并网或控制系统发生重大改变后，是否完成PSS参数整定试验查阅相关报告电力系
9、统稳定器整定试验导则(DL/T1231-2013)5.1条款23完成机组PSS实测建模工作并将实测报告报送所在电网调度机构查阅相关报告防止电力生产事故的二十五项重点要求(国能安全(2014)161号)中5.1.10条款电力二次系统安全管理若干规定(电监安全(2011)9号)中第十一条24是否未经调度许可退出PSS功能现场检查投运记录电网运行准则(GB/T314642015)中5.4.2.3.1条款涉网保护与安全自动装置25机组的相关保护是否报所在电网调度机构；现场保护定值应与报送确认的定值一致现场检查：重点检查机组的高频、低频、过电压、低电压、过激磁、失磁、失步等保护定值是否满足电网运行的要求
10、并与实际值一致防止电力生产事故的二十五项重点要求(国能安全(2014)161号中5.1.13条款电力二次系统安全管理若干规定(电监安全(2011)9号)中第十条26安全自动装置配置、运行等是否符合所在电网调度机构的要求；运行规定是否与调度规定的一致现场检查安全自动装置；检查现场运行规程发电机组并网安全条件及评价GB/T28566-2012)中5.2.3条款电力二次系统安全管理若干规定(电监安全(2011)9号)中第十条自动发电控制(AGC)27设计有自动发电控制(AGC)功能的发电机组是否开展联调试验，并能正常运行现场检查自动发电控制联调试验和运行记录，并与所在电网调度机构核实电网运行准则(G
11、B/T31464-2015)中5.4.2.3.4条款28完成机组AGC功能性能试验，相关指标满足要求查阅相关试验报告，重点核查运行参数性能和指标是否满足要求电网运行准则(GB/T31464-2015)中5.4.2.3.1、5.4.2.3.4条款29上传所在电网调度机构的相关自现场检查自动化设备自动发电控制投入/退出电网运行准则(GB/T31464-2015)中5.4.2.3.1、动发电控制状态信号正确(如自动发电控制投入/退出信号)状态信号接入与运行情况5.4.2.3.4条款自动电压控制(AVC)30设计有自动电压控制(AVe)功能的发电机组是否开展联调试验，并能正常运行现场检查自动电压控制联
12、调试验和运行记录，并与所在电网调度机构核实电网运行准则(GB/T31464-2015)中5.4.2.3.5条款31参与自动电压控制的机组调整性能与运行参数应满足所在电网调度机构规定的要求；运行单位应有自动电压控制运行报告现场查阅自动电压控制运行记录，重点核查运行参数性能和指标是否满足规定的要求发电机组并网安全条件及评价(GB/T28566-2012)中5.2.5.4条款32参加自动电压控制运行的机组，月可投入率、调节合格率应达到要求现场检查自动电压控制运行统计记录，并与所在电网调度机构核实电网运行准则(GB/T31464-2015)中5.4.2.3.5条款33上传所在电网调度机构的相关自动电压
13、控制状态信号，如自动电压控制投入/退出/闭锁等状态信号，应正确现场检查自动化设备自动电压控制投入/退出/闭锁等状态信号接入与运行情况电网运行准则(GB/T31464-2015)中5.4.2.3.5条款34厂站AVC相关功能应实现冗余配置，主辅运行，主辅机应实现自动切换。现场检查自动电压控制功能电网运行准则(GB/T31464-2015)中5.4.2.3.5条款35厂站AVC具有远方控制模式、就地控制模式、停用模式3种控制模式，模式的切换应经当值调度员许可，并做好值班记录现场检查自动电压控制功能和运行记录，并与所在电网调度机构核实电网运行准则(GB/T31464-2015)中5.4.2.3.5条款
