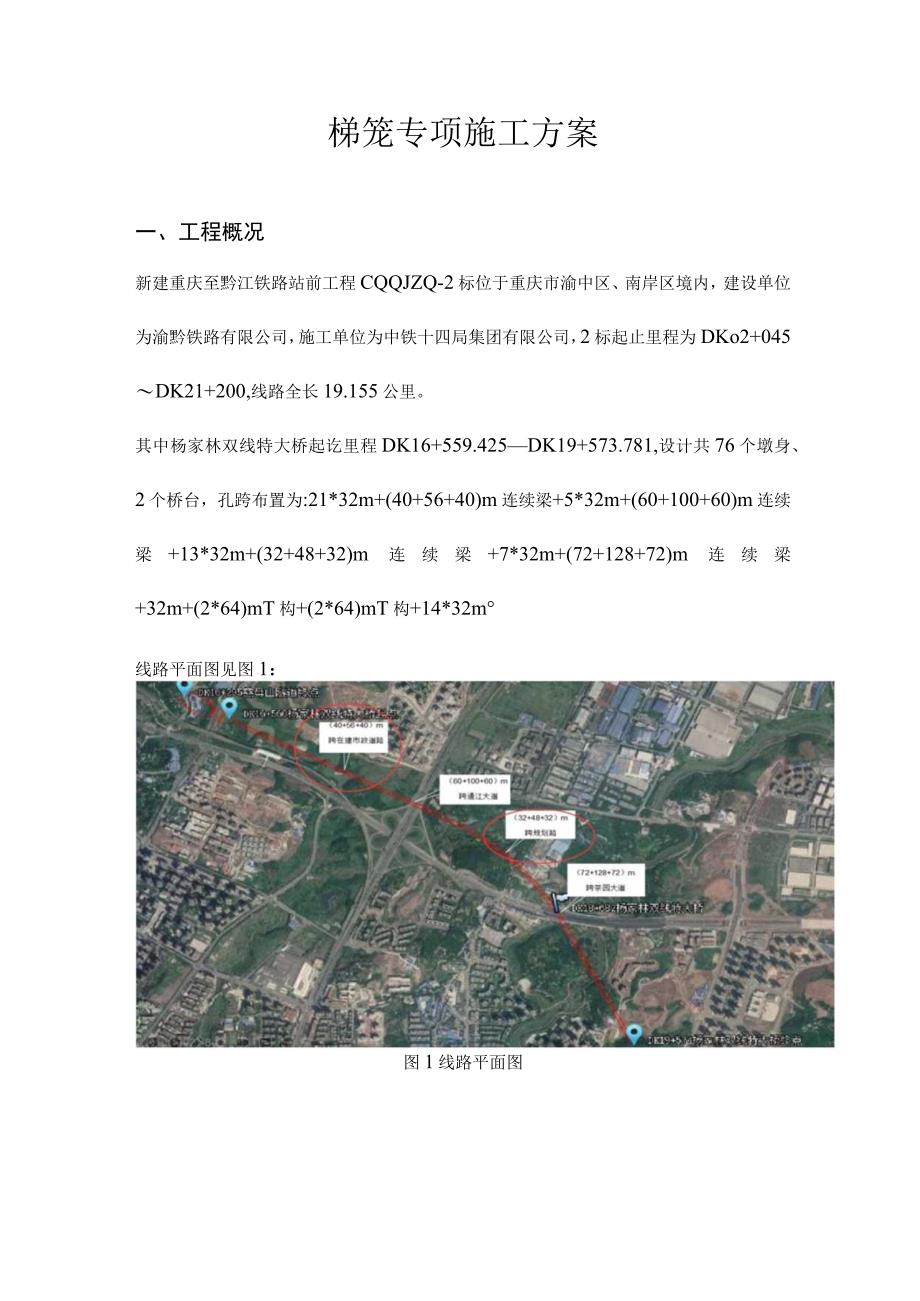

1、梯笼专项施工方案一、工程概况新建重庆至黔江铁路站前工程CQQJZQ-2标位于重庆市渝中区、南岸区境内，建设单位为渝黔铁路有限公司，施工单位为中铁十四局集团有限公司，2标起止里程为DKo2+045DK21+200,线路全长19.155公里。其中杨家林双线特大桥起讫里程DK16+559.425DK19+573.781,设计共76个墩身、2个桥台，孔跨布置为:21*32m+(40+56+40)m连续梁+5*32m+(60+100+60)m连续梁+13*32m+(32+48+32)m连续梁+7*32m+(72+128+72)m连续梁+32m+(2*64)mT构+(2*64)mT构+14*32m线路平面

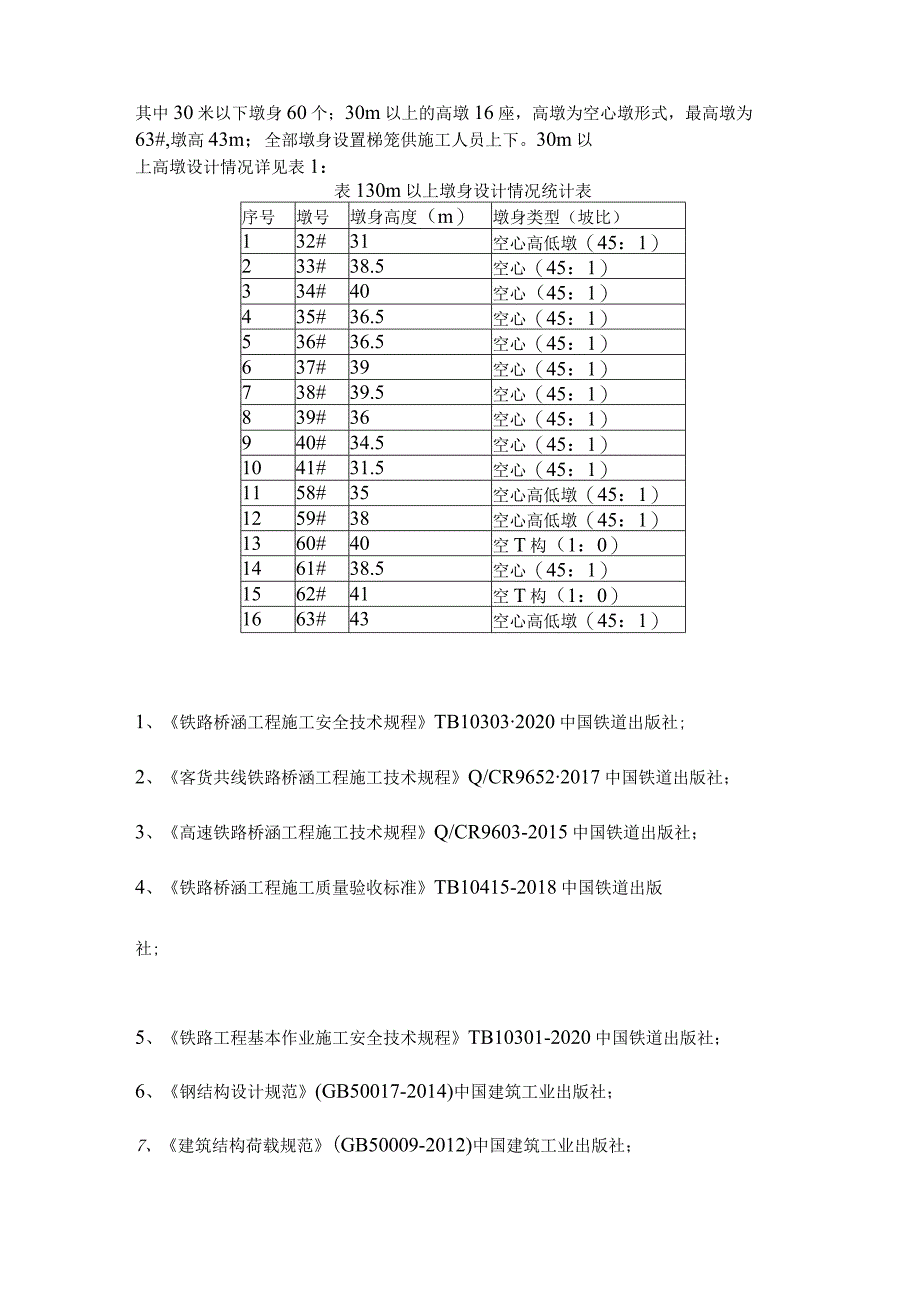

2、图见图1：图1线路平面图其中30米以下墩身60个；30m以上的高墩16座，高墩为空心墩形式，最高墩为63#,墩高43m；全部墩身设置梯笼供施工人员上下。30m以上高墩设计情况详见表1：表130m以上墩身设计情况统计表序号墩号墩身高度（m）墩身类型（坡比）132#31空心高低墩（45：1）233#38.5空心（45：1）334#40空心（45：1）435#36.5空心（45：1）536#36.5空心（45：1）637#39空心（45：1）738#39.5空心（45：1）839#36空心（45：1）940#34.5空心（45：1）1041#31.5空心（45：1）1158#35空心高低墩（45：1

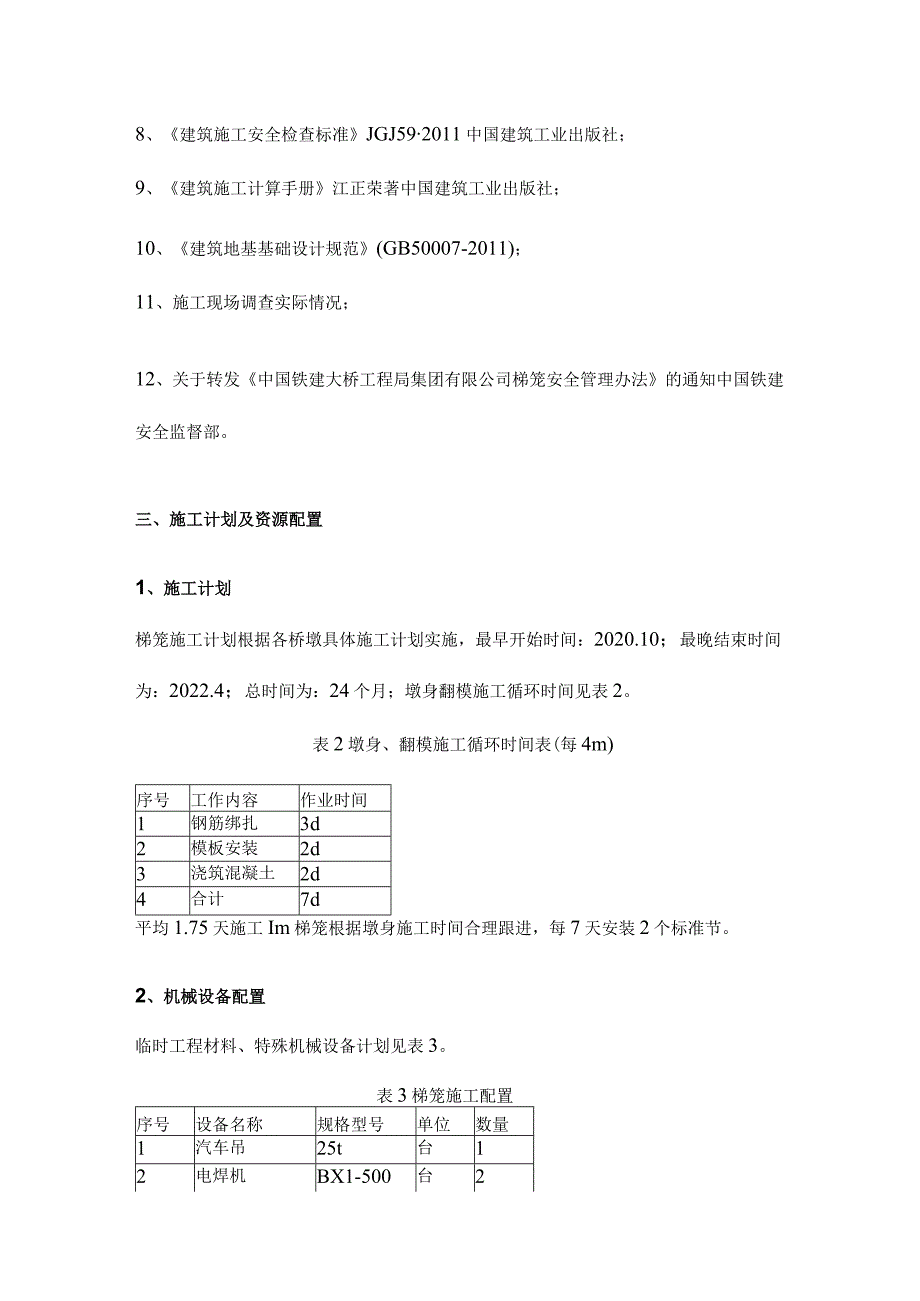

3、）1259#38空心高低墩（45：1）1360#40空T构（1：0）1461#38.5空心（45：1）1562#41空T构（1：0）1663#43空心高低墩（45：1）1、铁路桥涵工程施工安全技术规程TB103032020中国铁道出版社;2、客货共线铁路桥涵工程施工技术规程Q/CR96522017中国铁道出版社；3、高速铁路桥涵工程施工技术规程Q/CR9603-2015中国铁道出版社；4、铁路桥涵工程施工质量验收标准TB10415-2018中国铁道出版社;5、铁路工程基本作业施工安全技术规程TB10301-2020中国铁道出版社；6、钢结构设计规范(GB50017-2014)中国建筑工业出版社
4、；7、建筑结构荷载规范(GB50009-2012)中国建筑工业出版社；8、建筑施工安全检查标准JGJ592011中国建筑工业出版社；9、建筑施工计算手册江正荣著中国建筑工业出版社；10、建筑地基基础设计规范(GB50007-2011)；11、施工现场调查实际情况；12、关于转发中国铁建大桥工程局集团有限公司梯笼安全管理办法的通知中国铁建安全监督部。三、施工计划及资源配置1、施工计划梯笼施工计划根据各桥墩具体施工计划实施，最早开始时间：2020.10；最晚结束时间为：2022.4；总时间为：24个月；墩身翻模施工循环时间见表2。表2墩身、翻模施工循环时间表(每4m)序号工作内容作业时间1钢筋绑扎
5、3d2模板安装2d3浇筑混凝土2d4合计7d平均1.75天施工Im梯笼根据墩身施工时间合理跟进，每7天安装2个标准节。2、机械设备配置临时工程材料、特殊机械设备计划见表3。表3梯笼施工配置序号设备名称规格型号单位数量1汽车吊25t台12电焊机BX1-500台23手持电锤2kw台14电动扳手48V台25振捣棒台16挖掘机小松210台17电气切割机台1本工程考虑到施工工期、质量和安全要求，在选择施工爬梯通道时，充分考虑以下几点：（1）爬梯的结构设计，力求做到结构要安全可靠，造价经济合理；（2）在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性；（3）选用材料时，力求做到常见通用、可
6、周转利用，便于保养维修。（4）结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；（5）综合以上几点，安全梯笼还必须符合建筑施工安全检查标准要求，要符合城市文明标化工地的有关标准。（6）结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下封闭式安全梯笼方案。本工程选用重庆仟亿金属制品有限公司生产的成品安全梯笼作为本工程的墩身上下人行通道。2、梯笼技术参数安全梯笼主要由：基座、立柱、上平台框、下平台框、安全楼梯、防护网、安全门、高强螺栓等部件构成，规格型号为长3m、宽2m高2mo主要采用板接连接方式，上、下平台框、立柱采用80方钢制作,各部件使用附着件进行连接。每层在
7、地面上组装好之后，再用塔吊或其他吊装装置直接吊装至安装位置，从而降低高空作业风险。3、地基处理（1）安全梯笼的地基承载力应满足搭设高度的整体梯笼的安装和使用，对梯笼的安装基础进行处理，开挖基础并夯实找平。（2）安全梯笼的底座标高高于地面线标高20Onlnb四周回填土方并夯实。（3）由于安全梯笼的底座为不可调节底座，因此安装地基必须保证是在同一水平面。（4）安全梯笼的基础为320OnImX220OmnIX30OnIm的C30钢筋混凝土底板，底板内配置HPB30010200mm双层双向钢筋网片。（5）在基础浇筑48小时且强度达到80%后进行梯笼的安装工作。4、梯笼搭设流程梯笼搭设流程见表4：表4梯
8、笼搭设流程表序号组装图步骤说明备注1基座摆放：将4个梯笼基座按下平台框的尺寸摆放在平整的地面上。2将下平台框套管对准基座，落平3固定基座并锁紧基座螺丝（下面2颗）4将上平台框套管与下平台框套管对齐，并叠放在下平台框上5将4根立杆放进套管内，并锁紧下平台框套管2颗螺栓（上面2颗）6将上平台框向上推动至立柱预留孔第二组，将套管螺丝孔与立柱预留孔对齐（立杆上第3、4孔），并锁紧螺丝。7安装安全左、右方安全防护网，并锁紧螺丝8安装后方安全防护网，并锁紧螺丝9安装安全楼梯至指定位置，并锁紧上下平台框高强螺栓加以固定10安装安全防护门，并锁紧螺栓11第二层梯笼安装，重复第2T0步，在地面上安装好第二层梯笼
9、第三层及以上梯笼，按以上梯笼步骤在地面上进行组装完整后， 再吊装125、梯笼固定标准节超过三节需增加一道水平拉结杆（每隔6m与墩身固定），使用钢管与墩身对拉钢板用616双L筋可靠焊接（图2、图3所示），梯笼底部法兰与底座用膨胀螺栓进行固定。墩身拆模后，在原墩身对拉孔内，穿625mm精轧钢，将20*20*1Cnl钢垫板固定在墩身表面。安装完成后进行悬挂“同时上下不超过5人”、“非作业人员禁止入内”等标识牌。图2、图3梯笼与墩身（空心墩）连接6、防雷、防漏电设施为防止电气设备绝缘损坏或产生漏电流时，导入梯笼使其部分带电而导致电击，在梯笼的底部设置接地线（见图4）。图4梯笼接地7、梯笼拆除（1）拆除
10、前，全面检查梯笼是否与其他结构有连接现象，根据检查结果，确保拆除时安全稳定。（2）拆除时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。（3）拆除的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。（4）拆架程序应遵守由上而下，用吊机逐节吊除。五、梯笼验收组织（1）进场验收：梯笼进场后，项目工程、安全、物资等部门应进行联合验收并形成验收记录，验收内容应包括梯笼结构形式、型号、尺寸、材质、配件等，验收合格后方可投入使用。（2）基底处理完成后，项目工程人员应进行验收，验收合格后方可安装梯笼，验收内容应包括四角高差、平整度、排水等。(3)梯笼安装完成后，项目部
11、组织工程部、安全部、物资设备部人员进行验收，验收合格后方可投入使用；验收内容应包括梯笼底节与基础、节与节之间连接，梯笼与工作面问走行步道连接及临边防护,梯笼网片、扶手安装等。六、施工安全保证措施1、安全保证措施安全生产是施工企业永恒的主题，必须牢固树立全员的“安全第一、预防为主、综合治理”的方针，严格执行国家及行业标准、规范。项目部将成立以项目经理为首的安全领导小组，对本工程项目安全全面负责项目部设安全总监、专职安全工程师，各专业队设专职安全员，贯彻“安全第一、预防为主”的方针和“管生产的必须抓安全”的原则，根据工程施工特点，制定各项安全措施，确保施工生产的安全，安全管理组织机构见图5：安个安
12、全总也工程 部项目理物贵设都烽合办公室存胴安全员施工班期图5安全管理组织机构图机构的设置符合精简原则，坚持合理分工与密切协作相结合，分工明确，责权具体,便于指挥与管理。具体分工见表5：表5安全管理组织分工表姓名职务工作职责Xxx生产副经理现场负责人Xxx技术主管现场技术质量Xxx设备物资部长物资发放及验收Xxx安全部长梯笼安全验收Xxx工程部长梯笼质量验收Xxx测量班长测量、垂直度控制Xxx领工员负责生产管理Xxx专职安全员负责现场施工安全Xxx技术员技术管理Xxx技术员技术管理现场施工特殊工种分工见表6o表6特种工种人员表序号岗位名称工作任务人数1架子工安装、拆除作业52吊车司机构配件吊装1
13、3电工安全用电14电焊工构配件焊接25信号工吊车指挥16司索工吊具捆绑、挂钩、摘钩、卸载22、安全保证体系建立项目部、架子队和班组三级安全体系，严格运行各项制度，系统管理，保证令行禁止。安全保证体系框图如下图。图6安全保证体系3、安全管理制度为使管理组织运转并发挥作用，项目实施前将制定如下管理制度：安全检查制度：建立日常检查制度和每月例行检查制度。安全责任制度：对所有人员进行安全责任分解，建立岗位安全责任制。安全教育制度：定期进行安全知识教育和思想教育。安全审查制度：对重要施工项目的施工方案进行安全审查，组织相关专业技术进行评审。安全事故报告制度：发生安全质量事故后，负伤者或事故现场有关人员应当立即向指挥部领导汇报，指挥部领导在接到重伤、死亡或或重大死亡事故报告后，立即报告给企业主管部门、建设单位、监理单位和所在地的劳动部门、公安部门、人民检查院、工会。同时迅速采取必要措施抢救人员和财产，防止事故扩大。作业安全细则：对各种工程项目制定详细的安全工作细则，作为安全管理制度执行。安全岗位责任制：逐级签订安全生产承包责任状，明确分工，责任到人。4、安全管理细则(1)、从事高空作业人员，定期进行体格检查，凡不适宜高空作业的人员，不得从事此项工作。作业人员系安全带、戴安全帽、穿防滑鞋。(2)、高空作业人员配给工具袋。小型工具及材料应放入袋内，较大的工具，拴好保险绳。不得随手乱放，防止
