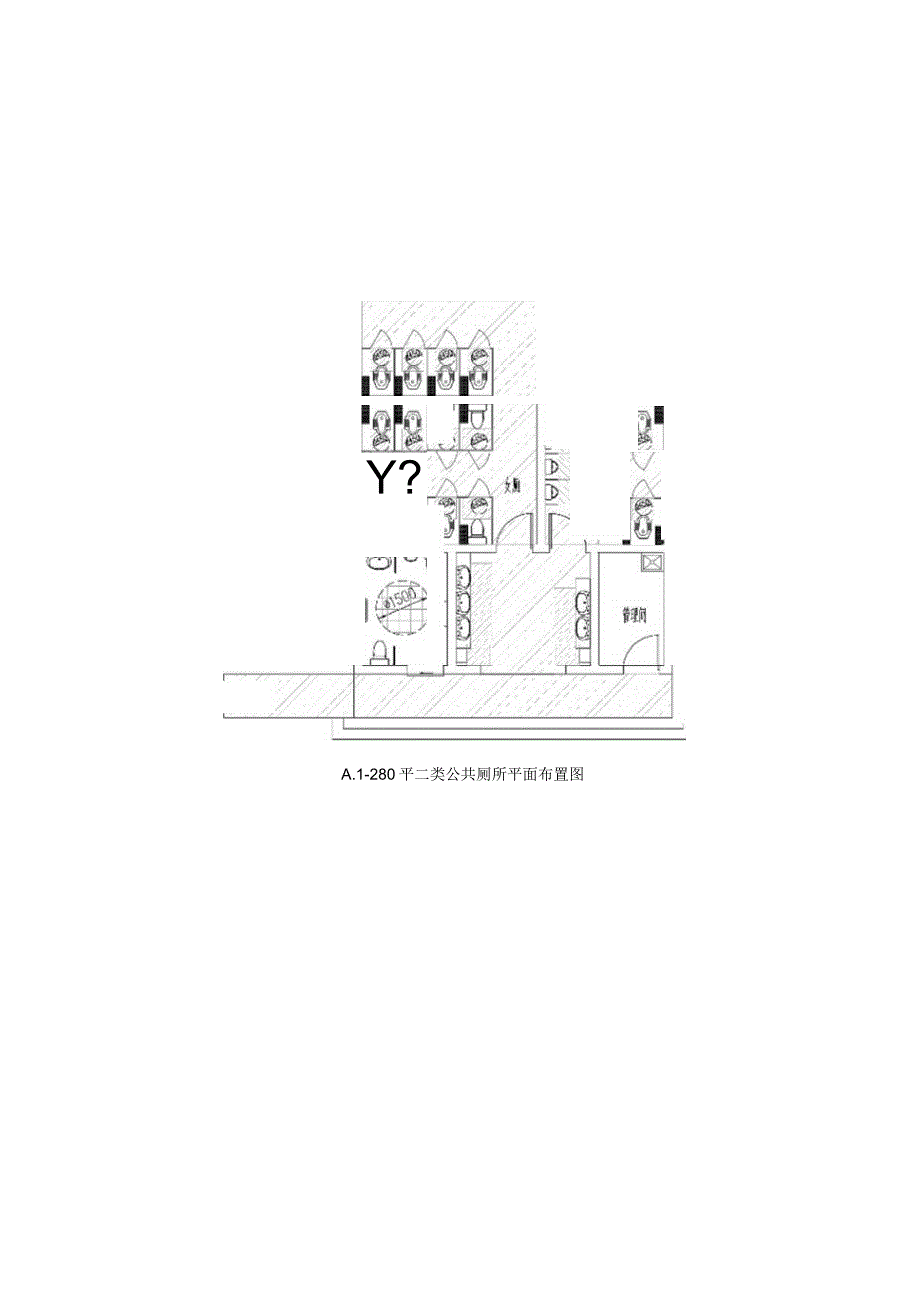

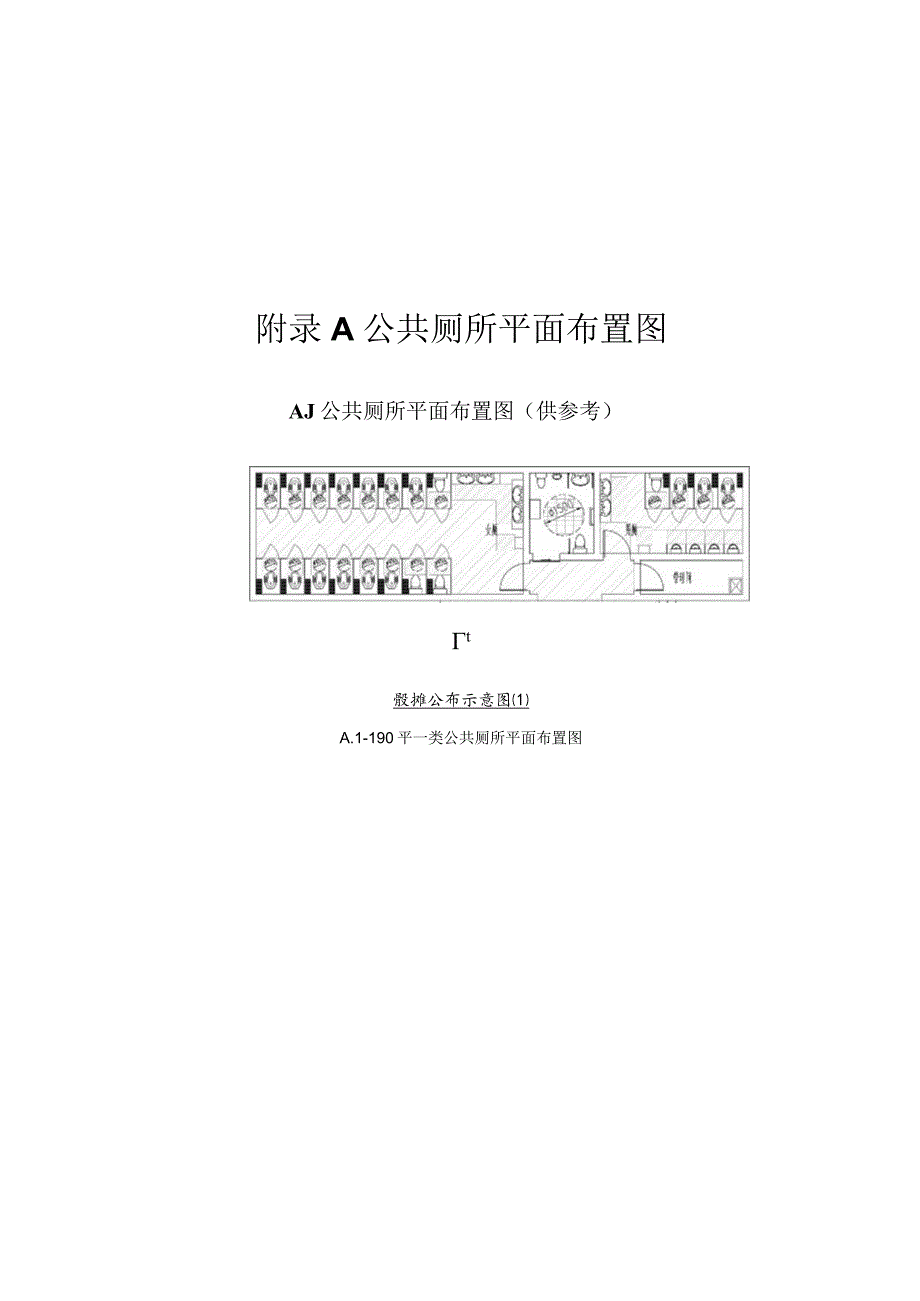

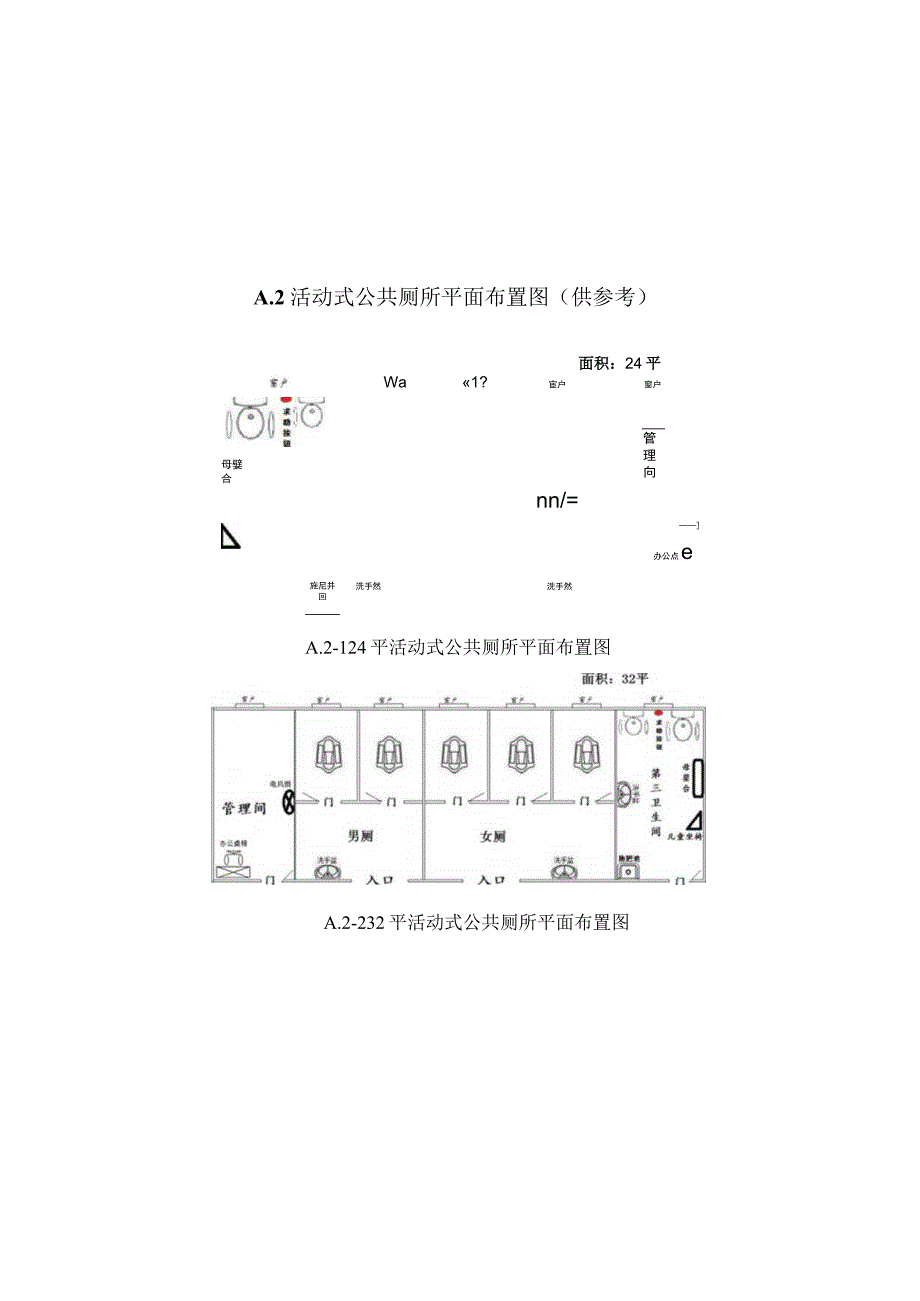

1、附录A公共厕所平面布置图AJ公共厕所平面布置图（供参考）t骰摊公布示意图A.1-190平一类公共厕所平面布置图Y?A.1-280平二类公共厕所平面布置图A.2活动式公共厕所平面布置图（供参考）面积：24平Wa1?宦户窗户母嬖合U管理向施尼并回洗手然nn/=办公点e洗手然A.2-124平活动式公共厕所平面布置图A.2-232平活动式公共厕所平面布置图附录B公共厕所标识牌示例图Bl公共厕所标志牌样式表B.1公共厕所指示牌样式名称图案标识说明及要求男士标识图案4I可作为单独符号表示供男性使用的设施，用于独立式、附属式、活动式公共厕所的出入口，可与其他符号要素组成新的图形符号，如：公共厕所等。女士标识
2、图案i可作为单独符号表示供女性使用的设施，用于独立式、附属式、活动式公共厕所的出入口，可与其他符号要素组成新的图形符号，如：公共厕所等。坐轮椅的人可作为单独符号表示供残疾人、老年人使用的厕间，用于独立式、附属式、活动式公共厕所设有无障碍厕位或无障碍厕所的出入口、厕位门、环境卫生设施导向标志牌，也可与其他名称图案标识说明及要求符号要素组成新的图形符号，如：公共厕所等。婴儿标识图案I可与其他符号要素组成新的图形符号，如：母婴专用设施等。儿童标识图案II1可与其他符号要素组成新的图形符号，如：第三卫生间等。分割线I可与其他符号要素组成新的图形符号，如：公共厕所等。一条横线可与其他符号要素组成新的图形
3、符号，如：母婴专用设施等。名称图案标识说明及要求手型标识图案可与其他符号要素组成新的图形符号，如：洗手处、感应出水、烘手处等。男、女厕标识图案ili表示供男性、女性使用的公共厕所设施；用于未配备残障设施的独立式、附属式、活动式公共厕所。母婴室今表示供携带儿童或怀抱婴儿人士使用的厕所间；用于独立式、附属式、活动式公共厕所设有母婴厕所间的门上。第三卫生间fl表示供特需人士单独或他人陪护下使用，且具备无障碍、儿童专用和婴儿护理等设施的独立厕间。I名称图案标识说明及要求无障碍坡道表示供残疾人、老人使用的轮椅坡道、无障碍厕所坡道处。工具间01放置清洁工具的房间坐便器_1表示供男性、女性使用的坐便器。用于
4、男女公共厕所的厕所间（厕位）门上。蹲便器_表示供男性、女性使用的蹲便器。用于男女公共厕所的厕所间（厕位）门上。小便器L表示供男性使用的小便器。用于男公共厕所的厕所间（厕位）墙面上。名称图案标识说明及要求淋浴喷头;表示供男性、女性使用的淋浴喷头。用于男女公共厕所的淋浴间的门上。洗手台儿童坐便器八母婴室内部设施配置标识。I儿童安全座椅母婴室内部设施配置标识。名称图案标识说明及要求婴儿尿布台母婴室内部设施配置标识。洗手液I烘手机777感应出水x*w名称图案标识说明及要求非感应式水龙头卫生纸占擦手纸r废纸篓名称图案标识说明及要求非工作人员禁止入内I禁止吸烟IS)禁止拍照I宠物禁入I名称图案标识说明及要
5、求小心地滑小心台阶清扫中请稍候B.2公共厕所指向牌样式表B.2公共厕所指示牌样式名称图案标识说明及要求男性女性残疾人公共厕所标识男性女性残疾人公共厕所标识，带开放时间男性女性第三卫生间公共恻所标识男性女性第三卫生间公共恻所标识，带有开放时间男性女性公共厕所标识公共厕所Toilet公共厕所ToiletIIliH林&|表示供男性、女性残疾人使用的公共设施，用于配备残障设施的独立式、附属式、活动式公共厕所。表示供男性、女性、特需人士单独或在他人陪同下使用，且具备无障碍、儿童专用和婴儿护理等设施的独立卫生问。表示供男性、女性使用的公共设施，用于未配备残障设名称图案标识男性女性公共厕所标识，带有开放时间
6、公共厕所Toilet开放时H：施的独立式、附属式、活动式公共厕所。附录C智能化管理表C.1智能化服务系统功能类别一览表系统名称主要内容及信息导航系统厕位数量、开放时间、厕所空位提示、等待时间、第三卫生间信息、无障碍专用厕所信号标识系统导览图、信息显示屏、厕位空位显示、厕所位置评价系统移动端评价功能、厕所服务评价器（置于厕所内部）照明系统根据昼夜和人体感应自动进行光照度调节，采集照明灯具耗电量数据空气传感系统异味信息（硫化氢、氨气浓度）、温湿度信息智能供水系统感应式水龙头（含智能调温功能）、感应式洗手液、感应式冲厕设备、感应式烘手机，以及用水量监测与采集系统智能供电系统电路自动诊断系统、各类设施
7、用电量监测与采集系统智能供纸系统感应扫码限量供纸、纸张余量提示网络服务系统提供WIFI服务特殊人群服务设施求助语音识别及呼叫设备、残障人士助力设备增值服务增值服务系统搭载广告的WIFl服务、自动售货机、健康监测服务系统表C.2智能化公共厕所需采集的信息及设备序号项目信息类别重要程度设备名称信息名称建议的安装方式1空气信息应NH3传感器NH3浓度关键节点应H2S传感器H2S浓度关键节点应温度传感器温度关键节点应湿度传感器湿度关键节点宜Pm2.5传感器Pm。浓度通风口2空位信息应门锁感应门锁信息厕位3手纸存量可手纸存量感应器手纸剩余量每个手纸供给装置4用水信息应智能水表总用水量进水口应水阀控制器水
