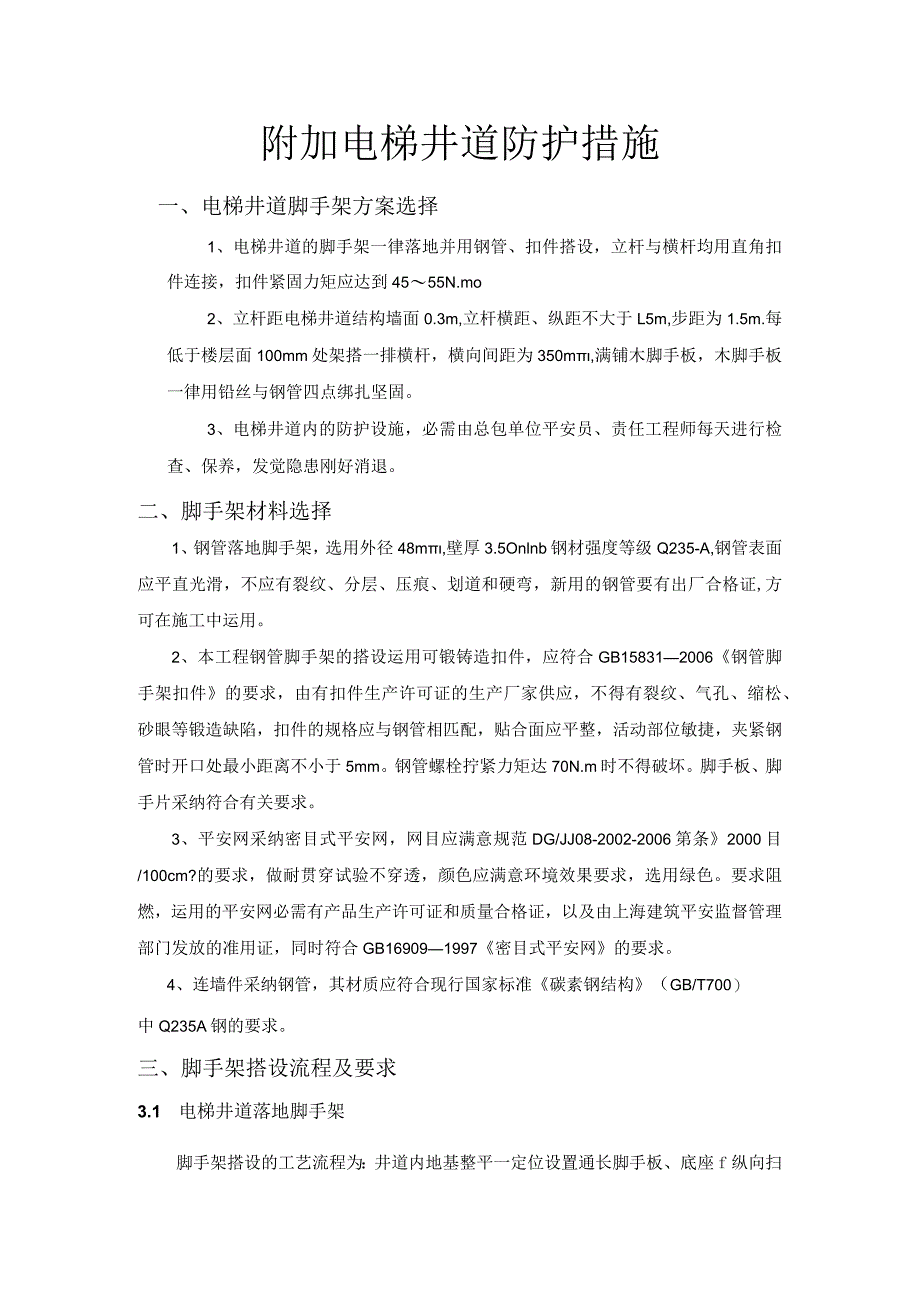

1、附加电梯井道防护措施一、电梯井道脚手架方案选择1、电梯井道的脚手架一律落地并用钢管、扣件搭设，立杆与横杆均用直角扣件连接，扣件紧固力矩应达到4555N.mo2、立杆距电梯井道结构墙面0.3m,立杆横距、纵距不大于L5m,步距为1.5m.每低于楼层面100mm处架搭一排横杆，横向间距为350m,满铺木脚手板，木脚手板一律用铅丝与钢管四点绑扎坚固。3、电梯井道内的防护设施，必需由总包单位平安员、责任工程师每天进行检查、保养，发觉隐患刚好消退。二、脚手架材料选择1、钢管落地脚手架，选用外径48m,壁厚3.5Onlnb钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新
2、用的钢管要有出厂合格证,方可在施工中运用。2、本工程钢管脚手架的搭设运用可锻铸造扣件，应符合GB158312006钢管脚手架扣件的要求，由有扣件生产许可证的生产厂家供应，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴合面应平整，活动部位敏捷，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。脚手板、脚手片采纳符合有关要求。3、平安网采纳密目式平安网，网目应满意规范DG/JJ08-2002-2006第条2000目/100cm?的要求，做耐贯穿试验不穿透，颜色应满意环境效果要求，选用绿色。要求阻燃，运用的平安网必需有产品生产许可证和质量合格证，以及
3、由上海建筑平安监督管理部门发放的准用证，同时符合GB169091997密目式平安网的要求。4、连墙件采纳钢管，其材质应符合现行国家标准碳素钢结构（GB/T700）中Q235A钢的要求。三、脚手架搭设流程及要求3.1 电梯井道落地脚手架脚手架搭设的工艺流程为：井道内地基整平一定位设置通长脚手板、底座f纵向扫地杆f立杆一横向扫地杆一小横杆一大横杆(搁栅)一铺脚手板一连墙件一扎防护栏杆f剪刀撑f扎平安网。定距定位：依据构造要求在电梯井墙四面用尺量出四根立杆离墙距离，并做好标记；垫板、底座应精确地放在定位线上，垫板必需铺放平整，不得悬空。在搭设首层脚手架过程中，沿电梯井四周每框架格内设一道斜支撑，待该
4、部位脚手架与主体结构的连墙件牢靠拉接后方可拆除。3.2 电梯井道脚手架搭设要求3.2.K立杆间距(1)全部电梯井道的脚手架立杆均落在电梯井道的底板钢筋混凝土基础上，井道脚手架立杆间距为不大于1.5m,立杆距墙面0.3m,步距1.5m；连墙杆间距竖直3米(每层抱洞口)。(2)脚手架的底部立杆采纳不同长度的钢管参差布置，使钢管立杆的对接接头交织布置，高度方向相互错开50OnUTI以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20CnI左右。(4)立杆的垂直偏差应限制在不大于架高的1/400,并设置剪刀撑。3.2.2、
5、 电梯井道横杆设置井道横杆沿脚手架高度方向的间距L5m,置于立杆外面形成四周封闭，两端用直角扣件固定在立杆，以形成空间结构整体受力，每侧外伸长度为150mm。3.2.3、 防护层的铺设要求满铺木脚手板，四个角用6L2mm的镀锌钢丝固定在水平杆上。不能满铺处必需实行有效的防护措施。发觉有破损的要刚好更换。硬防护下面满挂大眼网。3.2.4、连墙件设置每层楼面高度在楼面上设置两根钢管伸出井道剪力墙每侧不小于1米，作为井道脚手架的连墙件,拉结必需牢靠。四、脚手架的检查与验收1、脚手架必需由持有效上岗证的专业技术人员搭设；2、进行分段验收和检查，发觉有不符合要求的应快速整改，3、井道脚手架分段验收应严格
6、参照建筑施工扣件式钢管脚手架平安技术规范JGJI30-2001(2002年版)第八节及JGJ59-99中落地式外脚手架检查评分表”,和悬挑式脚手架平安技术规程DGTJ08-2002-2006(P19)附录A悬挑式脚手架安装质量检验项目、要求和方法”中所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、平安员签证，方能交付运用。五、脚手架搭设平安技术措施1、技术保隙措施(1)架子搭设完毕，用合格密目平安网铺于架子的底部。从首层楼面起张设，往上每隔3层或不大于IOm设置一道，大眼网必需完好无损、坚固牢靠。(2)钢管与扣件进场前应经过检查选择，所用扣件在运用前应清理加油一次，扣件肯定
7、要上紧，不得松动。每个螺栓的预紧力在40Nm65Nm之间。(3)架子搭设高度随楼层施工高度同步跟进；架子搭设完毕后由项目部平安负责人与责任工程师对整个脚手架进行验收检查，验收合格后方可投入运用。(4)脚手架的平安性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架运用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。2、平安保障措施(1)操作人员必需持有登高作业操作证方可上岗。(2)架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必需保证自身平安，高空作业需穿防滑鞋，佩戴平安帽、平安带，未佩戴平安
8、防护用品不得上架子。(3)在架子上施工的各工种作业人中应留意自身平安，不得随意向下、向外抛、掉物品，不得随意拆除平安防护装置。(4)雨、雪及六级以上大风等天气严禁进行脚手架搭设、拆除工作。(5)应设专人负责对脚手架进行常常检查和保修。A在下列状况下，必需对脚手架进行检查a在六级大风和大雨后b停用超过二个月，复工前。B检查保修项目a各主节点处各杆件的安装、连墙件等构造是否符合施工组织设计的要求；b扣件螺丝是否松动；c平安防护措施是否符合要求。(6)在脚手架上进行电、气焊作业时，必需有防火措施和专人看护。3、其它(1)平安负责人应当定期检查脚手架，发觉问题和隐患，在施工作业前刚好修理加固，以达到坚
9、实稳定，确保施工平安。(2)脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹襄、塑料蔑混用。(3)脚手架搭设人员必需持证上岗，并正确运用平安帽、平安带、穿防滑鞋。(4)井道脚手架仅作为围护之用，严禁任何建筑材料堆放其上，确保较大平安储备。(5)当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应实行适当的临时撑拉措施。(6)各作业层之间设置牢靠的防护栅栏，防止坠落物体伤人。(7)电梯井架搭设完后，必需经搭设、运用单位的施工技术、平安负责人共同验收，验收合格后方可运用。(8)架子交付运用后任何人不得擅自拆改，因安装须要局部拆改时，必需经主管工长同意，由架子工负责拆改。(9)电梯井道防护平安网不得随意拆除，待安装电梯搭设脚手架时，每搭到平安网高度时方可拆除。(10)张设平安网及拆除井道内设施时，操作人员必需戴好平安带，挂点必需平安牢靠。(三)电梯井道门口在墙体模板拆除后，高度1.5米，用直径18钢筋焊接防护门，防护门钢筋间距不大于200mm,防护门最低排钢筋离地最少200mm.下设挡脚板。
