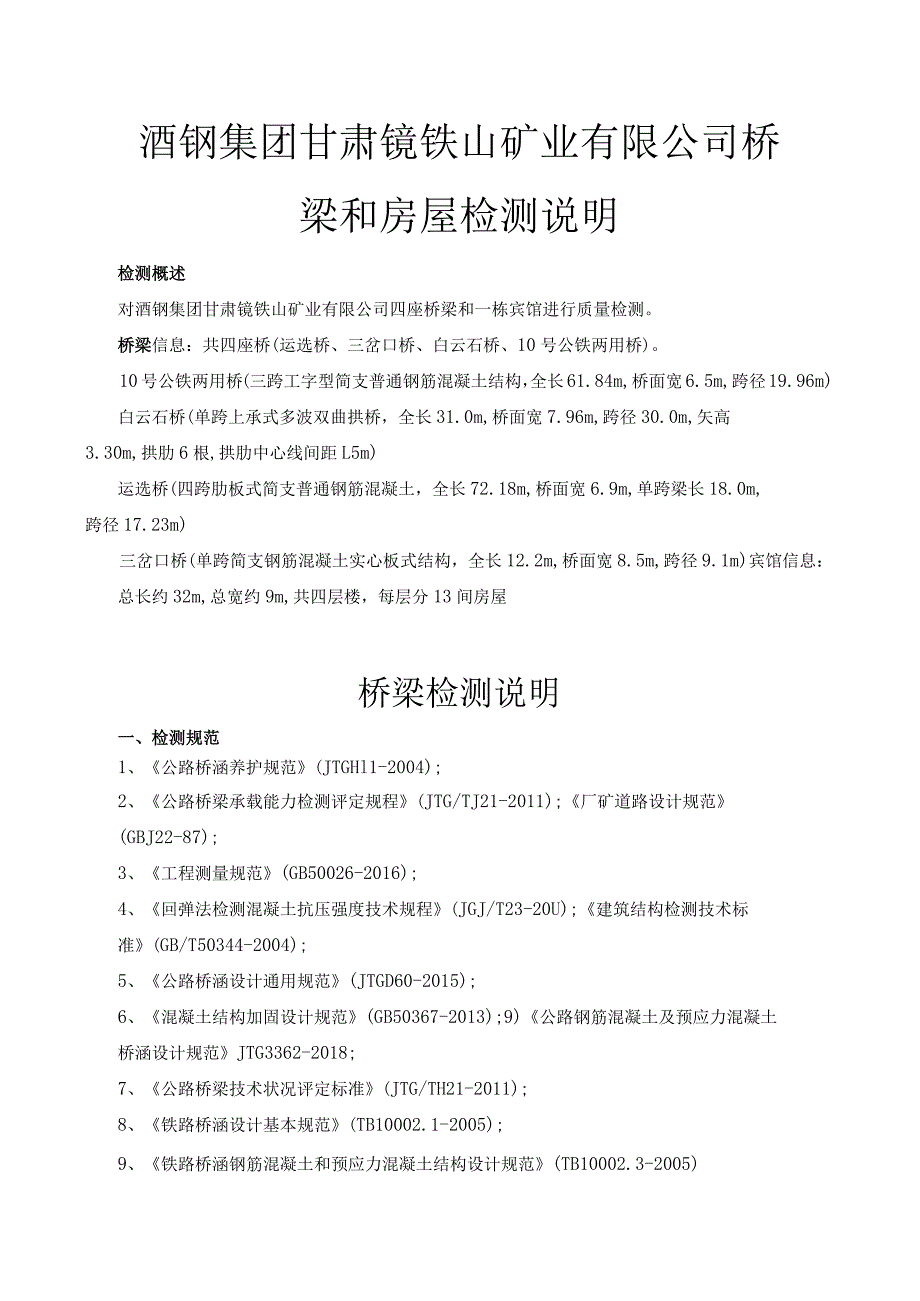

1、酒钢集团甘肃镜铁山矿业有限公司桥梁和房屋检测说明检测概述对酒钢集团甘肃镜铁山矿业有限公司四座桥梁和一栋宾馆进行质量检测。桥梁信息：共四座桥(运选桥、三岔口桥、白云石桥、10号公铁两用桥)。10号公铁两用桥(三跨工字型简支普通钢筋混凝土结构，全长61.84m,桥面宽6.5m,跨径19.96m)白云石桥(单跨上承式多波双曲拱桥，全长31.0m,桥面宽7.96m,跨径30.0m,矢高3.30m,拱肋6根,拱肋中心线间距L5m)运选桥(四跨肋板式简支普通钢筋混凝土，全长72.18m,桥面宽6.9m,单跨梁长18.0m,跨径17.23m)三岔口桥(单跨简支钢筋混凝土实心板式结构，全长12.2m,桥面宽8
2、.5m,跨径9.1m)宾馆信息：总长约32m,总宽约9m,共四层楼，每层分13间房屋桥梁检测说明一、检测规范1、公路桥涵养护规范(JTGHl1-2004);2、公路桥梁承载能力检测评定规程(JTG/TJ21-2011);厂矿道路设计规范(GBJ22-87);3、工程测量规范(GB50026-2016);4、回弹法检测混凝土抗压强度技术规程(JGJ/T23-20U);建筑结构检测技术标准(GB/T50344-2004);5、公路桥涵设计通用规范(JTGD60-2015);6、混凝土结构加固设计规范(GB50367-2013);9)公路钢筋混凝土及预应力混凝土桥涵设计规范JTG3362-2018;

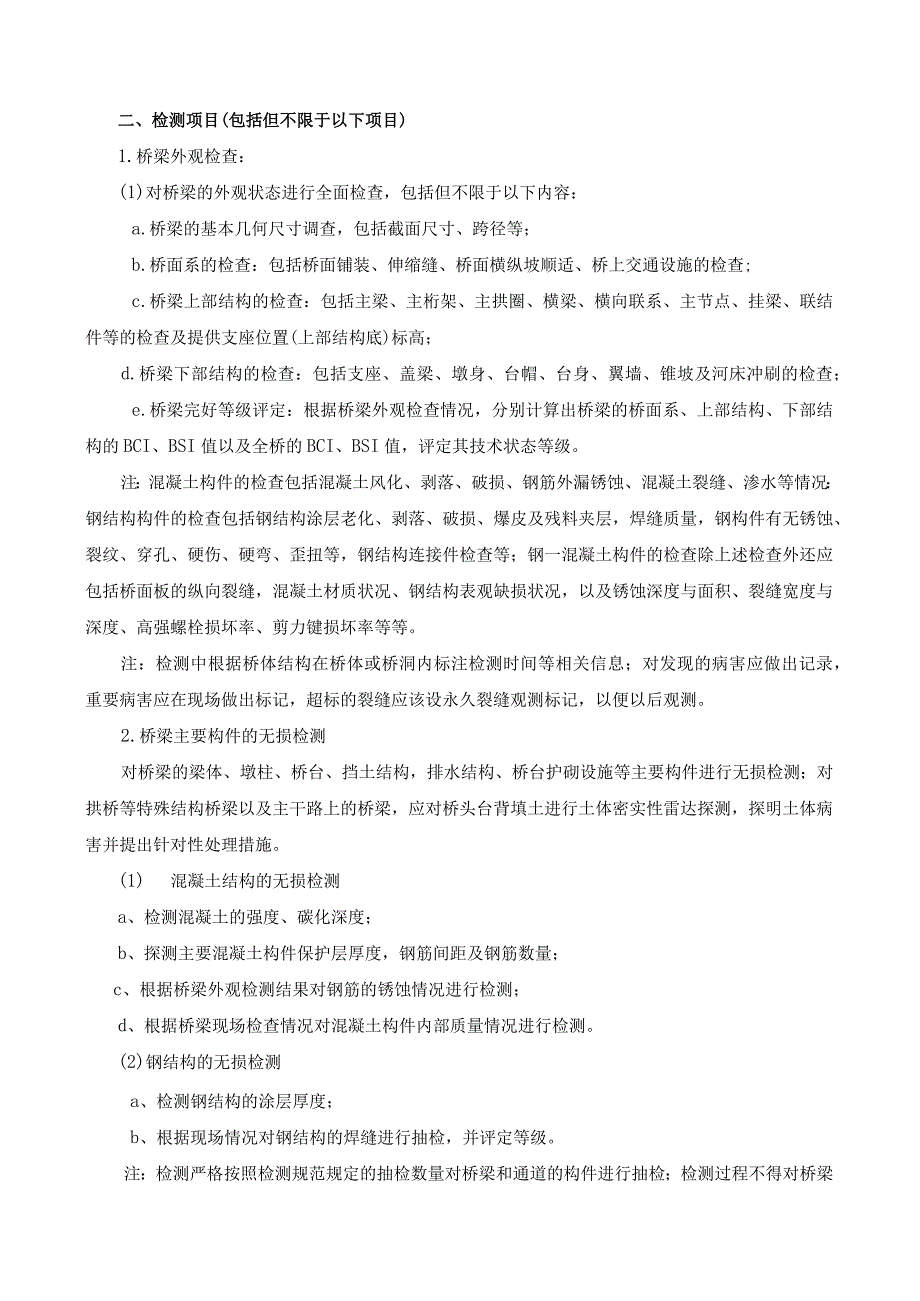

3、7、公路桥梁技术状况评定标准(JTG/TH21-2011);8、铁路桥涵设计基本规范(TB10002.1-2005);9、铁路桥涵钢筋混凝土和预应力混凝土结构设计规范(TB10002.3-2005)二、检测项目(包括但不限于以下项目)1.桥梁外观检查：(1)对桥梁的外观状态进行全面检查，包括但不限于以下内容：a.桥梁的基本几何尺寸调查，包括截面尺寸、跨径等；b.桥面系的检查：包括桥面铺装、伸缩缝、桥面横纵坡顺适、桥上交通设施的检查;c.桥梁上部结构的检查：包括主梁、主桁架、主拱圈、横梁、横向联系、主节点、挂梁、联结件等的检查及提供支座位置(上部结构底)标高；d.桥梁下部结构的检查：包括支座、盖
4、梁、墩身、台帽、台身、翼墙、锥坡及河床冲刷的检查；e.桥梁完好等级评定：根据桥梁外观检查情况，分别计算出桥梁的桥面系、上部结构、下部结构的BCI、BSI值以及全桥的BCI、BSI值，评定其技术状态等级。注：混凝土构件的检查包括混凝土风化、剥落、破损、钢筋外漏锈蚀、混凝土裂缝、渗水等情况：钢结构构件的检查包括钢结构涂层老化、剥落、破损、爆皮及残料夹层，焊缝质量，钢构件有无锈蚀、裂纹、穿孔、硬伤、硬弯、歪扭等，钢结构连接件检查等；钢一混凝土构件的检查除上述检查外还应包括桥面板的纵向裂缝，混凝土材质状况、钢结构表观缺损状况，以及锈蚀深度与面积、裂缝宽度与深度、高强螺栓损坏率、剪力键损坏率等等。注：检
5、测中根据桥体结构在桥体或桥洞内标注检测时间等相关信息；对发现的病害应做出记录，重要病害应在现场做出标记，超标的裂缝应该设永久裂缝观测标记，以便以后观测。2.桥梁主要构件的无损检测对桥梁的梁体、墩柱、桥台、挡土结构，排水结构、桥台护砌设施等主要构件进行无损检测；对拱桥等特殊结构桥梁以及主干路上的桥梁，应对桥头台背填土进行土体密实性雷达探测，探明土体病害并提出针对性处理措施。(1) 混凝土结构的无损检测a、检测混凝土的强度、碳化深度；b、探测主要混凝土构件保护层厚度，钢筋间距及钢筋数量；c、根据桥梁外观检测结果对钢筋的锈蚀情况进行检测；d、根据桥梁现场检查情况对混凝土构件内部质量情况进行检测。(2

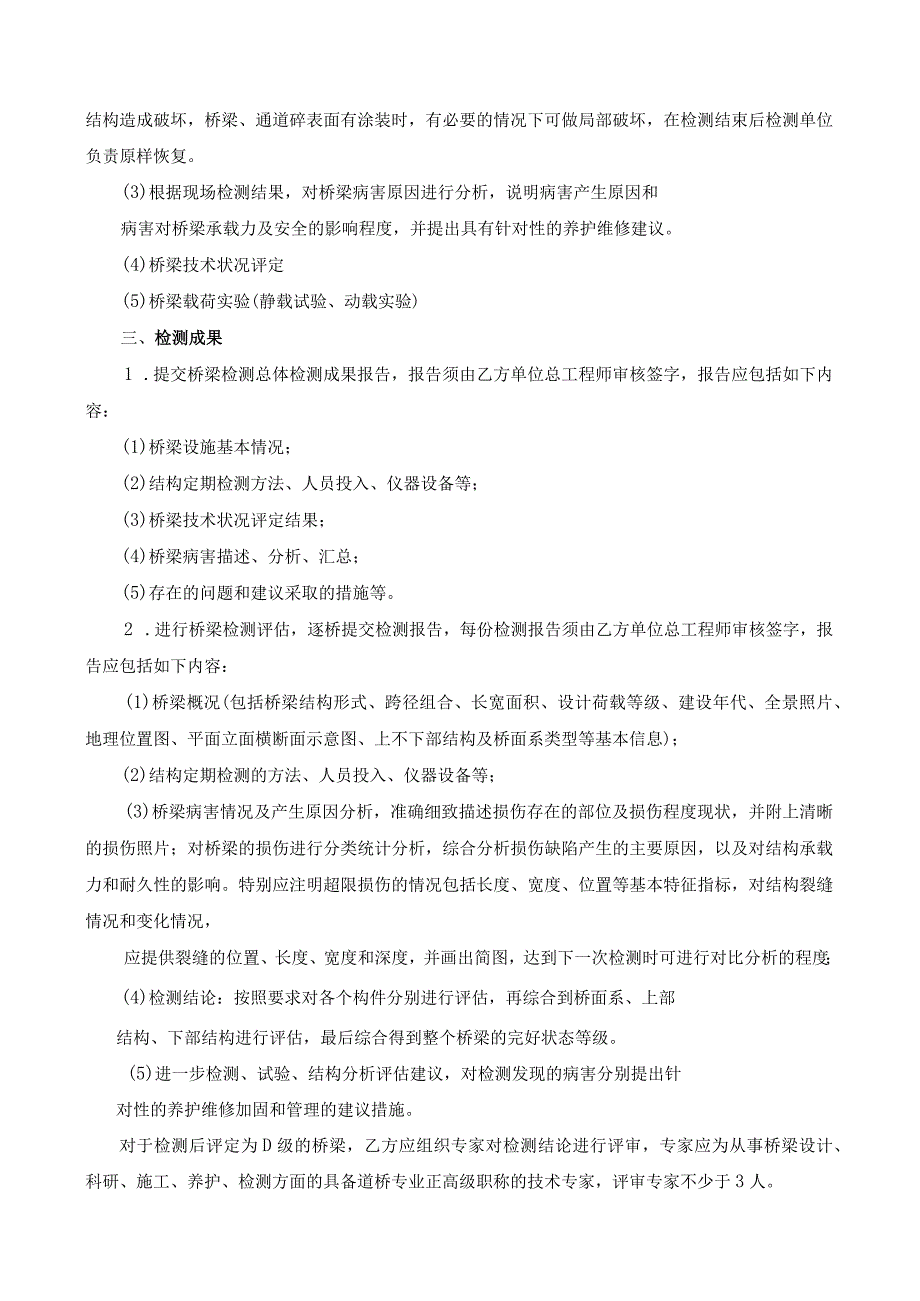

6、)钢结构的无损检测a、检测钢结构的涂层厚度；b、根据现场情况对钢结构的焊缝进行抽检，并评定等级。注：检测严格按照检测规范规定的抽检数量对桥梁和通道的构件进行抽检；检测过程不得对桥梁结构造成破坏，桥梁、通道碎表面有涂装时，有必要的情况下可做局部破坏，在检测结束后检测单位负责原样恢复。(3)根据现场检测结果，对桥梁病害原因进行分析，说明病害产生原因和病害对桥梁承载力及安全的影响程度，并提出具有针对性的养护维修建议。(4)桥梁技术状况评定(5)桥梁载荷实验(静载试验、动载实验)三、检测成果1 .提交桥梁检测总体检测成果报告，报告须由乙方单位总工程师审核签字，报告应包括如下内容：(1)桥梁设施基本情况
7、；(2)结构定期检测方法、人员投入、仪器设备等；(3)桥梁技术状况评定结果；(4)桥梁病害描述、分析、汇总；(5)存在的问题和建议采取的措施等。2 .进行桥梁检测评估，逐桥提交检测报告，每份检测报告须由乙方单位总工程师审核签字，报告应包括如下内容：(1)桥梁概况(包括桥梁结构形式、跨径组合、长宽面积、设计荷载等级、建设年代、全景照片、地理位置图、平面立面横断面示意图、上不下部结构及桥面系类型等基本信息)；(2)结构定期检测的方法、人员投入、仪器设备等；(3)桥梁病害情况及产生原因分析，准确细致描述损伤存在的部位及损伤程度现状，并附上清晰的损伤照片；对桥梁的损伤进行分类统计分析，综合分析损伤缺陷
8、产生的主要原因，以及对结构承载力和耐久性的影响。特别应注明超限损伤的情况包括长度、宽度、位置等基本特征指标，对结构裂缝情况和变化情况，应提供裂缝的位置、长度、宽度和深度，并画出简图，达到下一次检测时可进行对比分析的程度；(4)检测结论：按照要求对各个构件分别进行评估，再综合到桥面系、上部结构、下部结构进行评估，最后综合得到整个桥梁的完好状态等级。(5)进一步检测、试验、结构分析评估建议，对检测发现的病害分别提出针对性的养护维修加固和管理的建议措施。对于检测后评定为D级的桥梁，乙方应组织专家对检测结论进行评审，专家应为从事桥梁设计、科研、施工、养护、检测方面的具备道桥专业正高级职称的技术专家，评
9、审专家不少于3人。(6)检测过程中，在检测对象上标注相关信息。房屋检测要求一、检测规范：1、民用建筑物可靠性评定标准(gb);2、工业建筑可靠性评定标准(gb);3、混凝土结构的设计”(GBJ10-89);4、建筑工程地基进行基础研究设计技术规范(GB)；5、建筑结构变形进行测量技术规范(JGJ8-2007)；6、建筑工程结构进行检测信息技术企业标准(GB/T)；7、建筑结构荷载规范(GBJ9-87)；8、钻芯法检测混凝土强度技术规范9、混凝土中钢筋检测技术规程(JGJ/T152-2008)；10、混凝土内部结构进行工程项目施工管理质量验收工作规范(GB)(2011版)；11、用于正常判断和样
10、本异常值处理数据的统计处理和解释(GB/T4883);12、超声回弹综合法检测控制混凝土抗压能力强度信息技术工作规程(CECS02:2005)；13、回弹法检测砌体中普通粘土砖抗压强度技术规范(DBJ)；14、砌体结构设计规范(GB);15、钢结构设计规范(GB);16、钢结构现场进行检测信息技术企业标准(GB/T50621)；17、钢结构工程施工质量验收规范(GB);18、钢结构进行检测与鉴定信息技术工作规程(DG-TJ-08-)；19、钢结构进行检测方法评定及加固处理技术工作规程（YB9257-96）；20、钢焊缝手工超声波探伤方法及试验结果分类（gb/t11345-89）;21、钢铁超声
11、测试和质量分级（JG/T203-2007）;二、检测项目（包括但不限于以下项目）（一）房屋安全检测房屋安全检测是通过检测房屋结构损坏状况，分析判断房屋安危的过程。房屋安全检测应包括下列基本内容：1、调查房屋的使用历史和结构体系。2、测量房屋的倾斜和不均匀沉降情况。3、采用文字、图纸、照片或录像等方法，记录房屋主体结构和承重构件损坏部位、范围和程度。4、房屋结构材料力学性能的检测项目，应根据结构承载力验算的需要确定。5、必要时应根据房屋结构特定，建立验算模型，按房屋结构材料力学性能和使用荷载的实际状况，根据现行规范验算房屋结构的安全储备。（二）房屋完损状况检测房屋完损状况检测是通过检测房屋结构、
12、装修和设备完损状况，确定房屋完损等级的过程。房屋完损状况检测适用于房屋评估、房屋管理等需要确定完损程度的房屋。房屋完损状况检测包括下列基本内容：调查房屋的使用历史和结构体系。测量房屋的倾斜和不均匀沉降情况。采用文字、图纸、照片或录像等方法，记录房屋建筑构件、装修和设备的损坏部位、范围和程度。分析房屋损坏原因。综合评定房屋完损等级等。在检测时发现房屋有危险迹象，必须通知委托人及时进行房屋安全检测。在检测时发现房屋有危险点，必须通知委托人及时排险。（三）房屋损坏趋势检测房屋损坏趋势检测是通过对房屋受相邻工程等外部影响因素或设计、施工、使用等房屋内在影响因素的作用而产生或可能产生变形、位移、裂缝等损
13、坏的监测过程。房屋损坏趋势检测适用于因各种因素或已经造成损失需要进行监测的房屋。房屋损坏趋势检测应包括下列基本内容：初始检测：采用文字、图纸、照片或录像等方法，记录房屋建筑构件、装饰和设备的损坏部位、范围和程度，并做好标记。在能反映房屋位移特征的部位设置垂直位移、水平位移和倾斜监测点。监测点位置、密度应根据实际情况设置，每幢房屋监测点不易少于4个。测量垂直位移、水平位移、倾斜监测点的初值，应反复测量3次，取其平均值作为监测初始值。根据房屋的结构特点和影响因素，制定监测方案;拟定监测时间、期限、频率和测量成果提交方式，并在监测过程中，根据变化情况，作适当调整。损坏趋势的监测：每次监测，应采用相同
14、的监测方法，监测人员相对固定，并应同步记录对应影响因素的变化情况。监测前，应进行检验校正。水准仪测量精度要求不应低于0Inmb经纬仪精度要求不应低于0.垂直位移监测，应布设成闭合环或附和水准路线等形式。基准点必须设置在垂直位移影响区外，并不少于2个。水平位移监测网，可采用三角网、导线网等形式。倾斜监测：可采用垂直经纬仪施测。对整体刚度较好的房屋的倾斜监测，可采用基础沉降差异推算房屋倾斜值。定期观测记录房屋损坏现象的产生和发展情况。及时分析监测数据，绘制变化曲线，分析变化速率和变化累计值，发现异常情况，及时通知委托方。（四）房屋结构和使用功能改变检测分析委托人提供的房屋改建方案及技术要求。了解房
15、屋原始结构和原始资料，检查和记录房屋承重结构的完损状况。必要时，对相关部位的建筑结构材料的力学性能进行检测。按现行设计规范进行房屋相关结构和地基承载能力验算。对改建房屋尚应进行抗震能力复核。对房屋结构和使用功能改变的安全性和适用性提出检测结论。（五）房屋抗震能力检测房屋抗震能力检测是通过检测房屋的质量现状，按规定的抗震设计要求，对房屋在规定烈度的地震作用下的安全性进行评估的过程。房屋抗震能力检测适用于未抗震设防或设防等级低于现行规定的房屋，尤其是保护建筑、城市生命线工程以及改建加层房屋。房屋抗震能力检测包括下列基本内容：收集房屋的地质勘查报告、竣工图纸和工程验收文件等原始资料，必要时补充进行工程地质堪察。全面检查和记录房屋基础、承重结构和围护结构的损坏部位、范围和程度。调查分析房屋结构的特点、结构布置、构造等抗震措施，复核抗震承载力。对现有房屋整体抗震能力做出评定，对不符合抗震要求的房屋，按有关技术标准提出必要的抗震加固措施建议和抗震减灾对策。对进行改建加层的房屋应按
