《新的矿渣（替代Meta）和粉煤灰.docx》由会员分享，可在线阅读，更多相关《新的矿渣（替代Meta）和粉煤灰.docx（3页珍藏版）》请在第壹文秘上搜索。

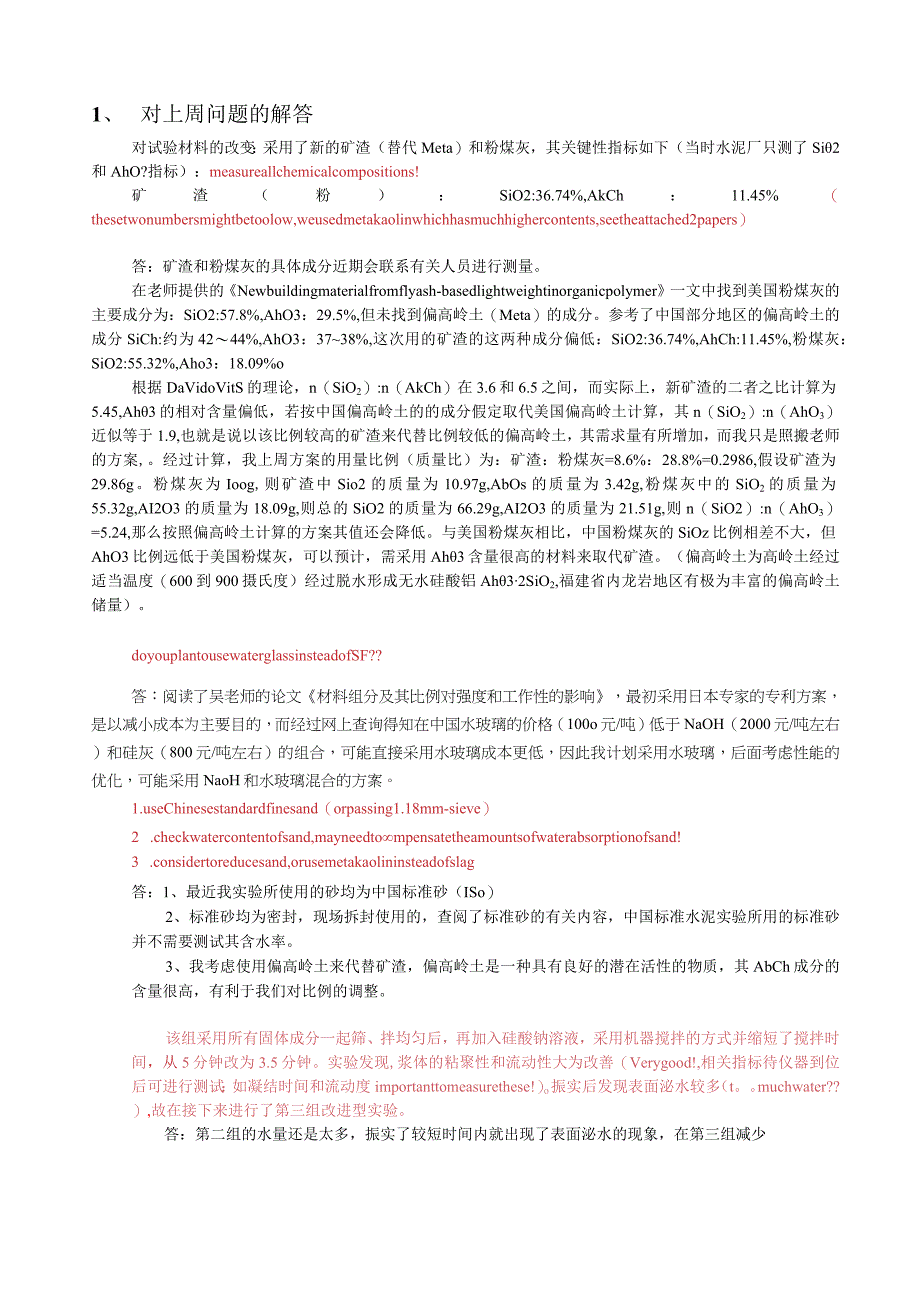

1、1、对上周问题的解答对试验材料的改变：采用了新的矿渣（替代Meta）和粉煤灰，其关键性指标如下（当时水泥厂只测了Si2和AhO?指标）：measureallchemicalcompositions!矿渣（粉）：SiO2:36.74%,AkCh：11.45%（thesetwonumbersmightbetoolow,weusedmetakaolinwhichhasmuchhighercontents,seetheattached2papers）答：矿渣和粉煤灰的具体成分近期会联系有关人员进行测量。在老师提供的Newbuildingmaterialfromflyash-basedlightweig
2、htinorganicpolymer一文中找到美国粉煤灰的主要成分为：SiO2:57.8%,AhO3：29.5%,但未找到偏高岭土（Meta）的成分。参考了中国部分地区的偏高岭土的成分SiCh:约为4244%,AhO3：3738%,这次用的矿渣的这两种成分偏低：SiO2:36.74%,AhCh:11.45%,粉煤灰：SiO2:55.32%,Aho3：18.09%o根据DaVidoVitS的理论，n（SiO2）:n（AkCh）在3.6和6.5之间，而实际上，新矿渣的二者之比计算为5.45,Ah3的相对含量偏低，若按中国偏高岭土的的成分假定取代美国偏高岭土计算，其n（SiO2）:n（AhO3）近似
3、等于1.9,也就是说以该比例较高的矿渣来代替比例较低的偏高岭土，其需求量有所增加，而我只是照搬老师的方案,。经过计算，我上周方案的用量比例（质量比）为：矿渣：粉煤灰=8.6%：28.8%=0.2986,假设矿渣为29.86g。粉煤灰为Ioog,则矿渣中Sio2的质量为10.97g,AbOs的质量为3.42g,粉煤灰中的SiO2的质量为55.32g,AI2O3的质量为18.09g,则总的SiO2的质量为66.29g,AI2O3的质量为21.51g,则n（SiO2）:n（AhO3）=5.24,那么按照偏高岭土计算的方案其值还会降低。与美国粉煤灰相比，中国粉煤灰的SiOz比例相差不大，但AhO3比例
4、远低于美国粉煤灰，可以预计，需采用Ah3含量很高的材料来取代矿渣。（偏高岭土为高岭土经过适当温度（600到900摄氏度）经过脱水形成无水硅酸铝Ah32SiO2,福建省内龙岩地区有极为丰富的偏高岭土储量）。doyouplantousewaterglassinsteadofSF?答：阅读了吴老师的论文材料组分及其比例对强度和工作性的影响，最初采用日本专家的专利方案，是以减小成本为主要目的，而经过网上查询得知在中国水玻璃的价格（100o元/吨）低于NaOH（2000元/吨左右）和硅灰（800元/吨左右）的组合，可能直接采用水玻璃成本更低，因此我计划采用水玻璃，后面考虑性能的优化，可能采用NaoH和水

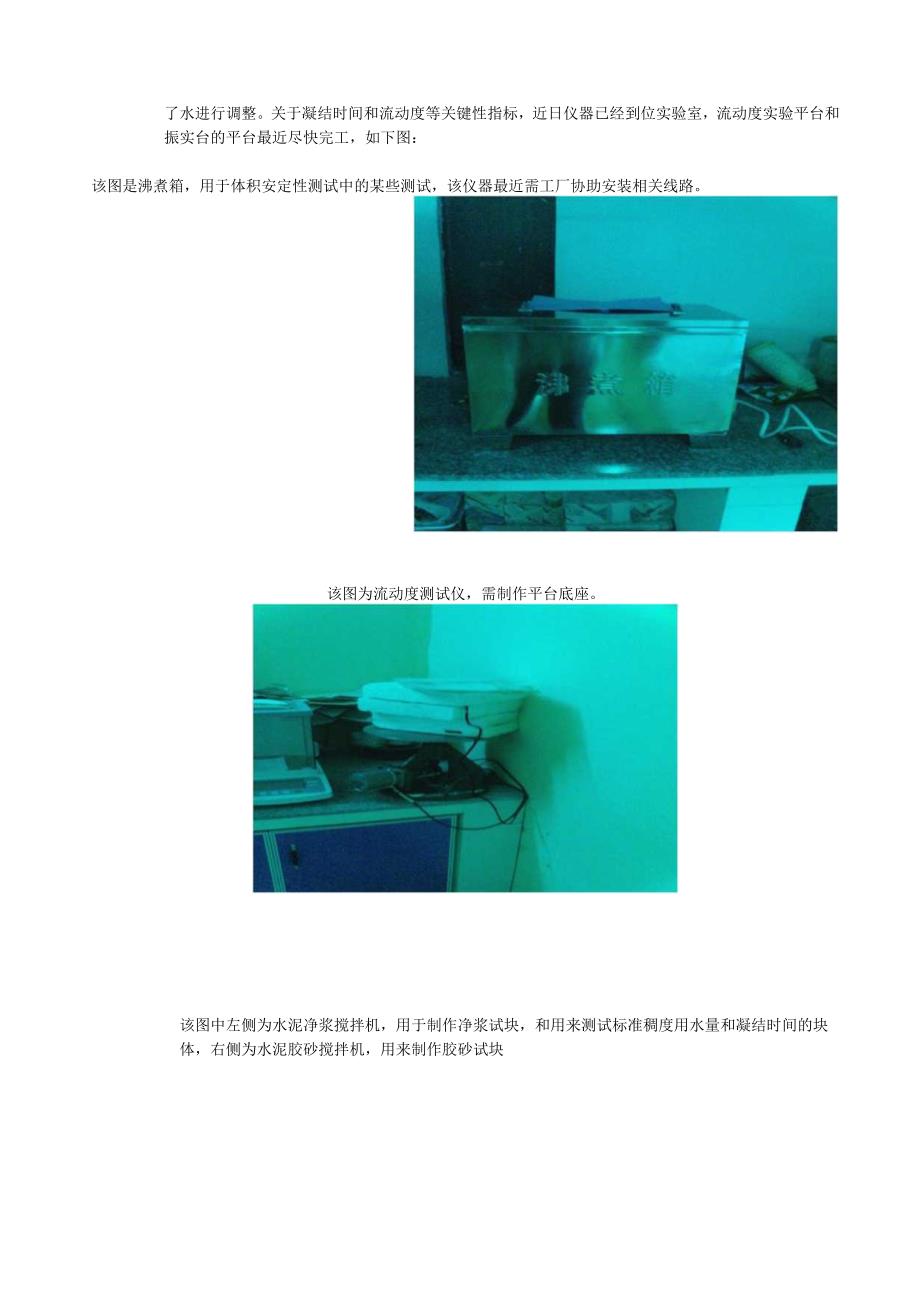

5、玻璃混合的方案。1.useChinesestandardfinesand（orpassing1.18mm-sieve）2 .checkwatercontentofsand,mayneedtompensatetheamountsofwaterabsorptionofsand!3 .considertoreducesand,orusemetakaolininsteadofslag答：1、最近我实验所使用的砂均为中国标准砂（ISo）2、标准砂均为密封，现场拆封使用的，查阅了标准砂的有关内容，中国标准水泥实验所用的标准砂并不需要测试其含水率。3、我考虑使用偏高岭土来代替矿渣，偏高岭土是一种具有良好的潜

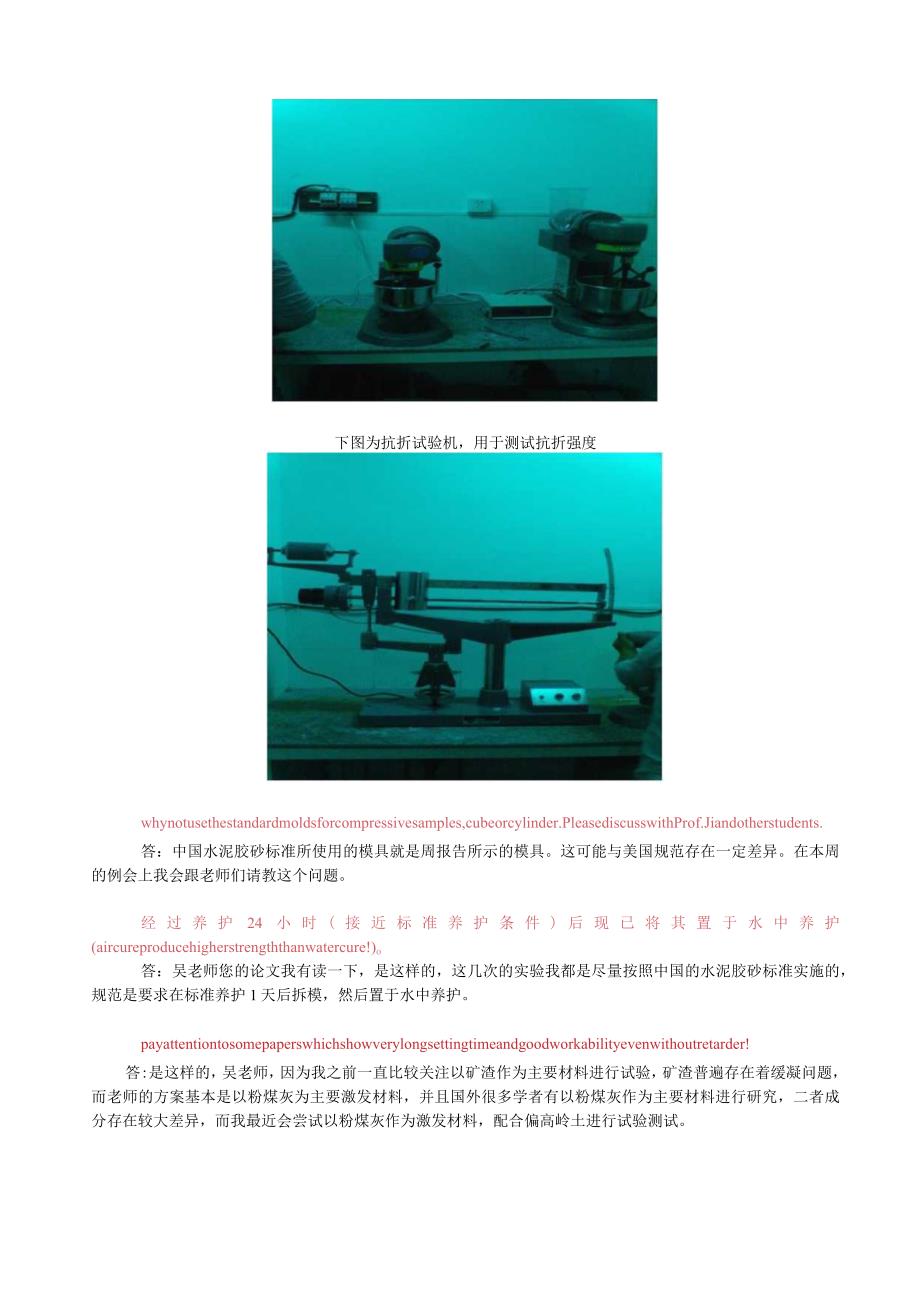

6、在活性的物质，其AbCh成分的含量很高，有利于我们对比例的调整。该组采用所有固体成分一起筛、拌均匀后，再加入硅酸钠溶液，采用机器搅拌的方式并缩短了搅拌时间，从5分钟改为3.5分钟。实验发现,浆体的粘聚性和流动性大为改善（Verygood!,相关指标待仪器到位后可进行测试：如凝结时间和流动度importanttomeasurethese!）o振实后发现表面泌水较多（t。muchwater?）,故在接下来进行了第三组改进型实验。答：第二组的水量还是太多，振实了较短时间内就出现了表面泌水的现象，在第三组减少了水进行调整。关于凝结时间和流动度等关键性指标，近日仪器已经到位实验室，流动度实验平台和振实台
7、的平台最近尽快完工，如下图：该图是沸煮箱，用于体积安定性测试中的某些测试，该仪器最近需工厂协助安装相关线路。该图为流动度测试仪，需制作平台底座。该图中左侧为水泥净浆搅拌机，用于制作净浆试块，和用来测试标准稠度用水量和凝结时间的块体，右侧为水泥胶砂搅拌机，用来制作胶砂试块下图为抗折试验机，用于测试抗折强度whynotusethestandardmoldsforcompressivesamples,cubeorcylinder.PleasediscusswithProf.Jiandotherstudents.答：中国水泥胶砂标准所使用的模具就是周报告所示的模具。这可能与美国规范存在一定差异。在本周
8、的例会上我会跟老师们请教这个问题。经过养护24小时(接近标准养护条件)后现已将其置于水中养护(aircureproducehigherstrengththanwatercure!)o答：吴老师您的论文我有读一下，是这样的，这几次的实验我都是尽量按照中国的水泥胶砂标准实施的，规范是要求在标准养护1天后拆模，然后置于水中养护。payattentiontosomepaperswhichshowverylongsettingtimeandgoodworkabilityevenwithoutretarder!答:是这样的，吴老师，因为我之前一直比较关注以矿渣作为主要材料进行试验，矿渣普遍存在着缓凝问题，而老师的方案基本是以粉煤灰为主要激发材料，并且国外很多学者有以粉煤灰作为主要材料进行研究，二者成分存在较大差异，而我最近会尝试以粉煤灰作为激发材料，配合偏高岭土进行试验测试。
