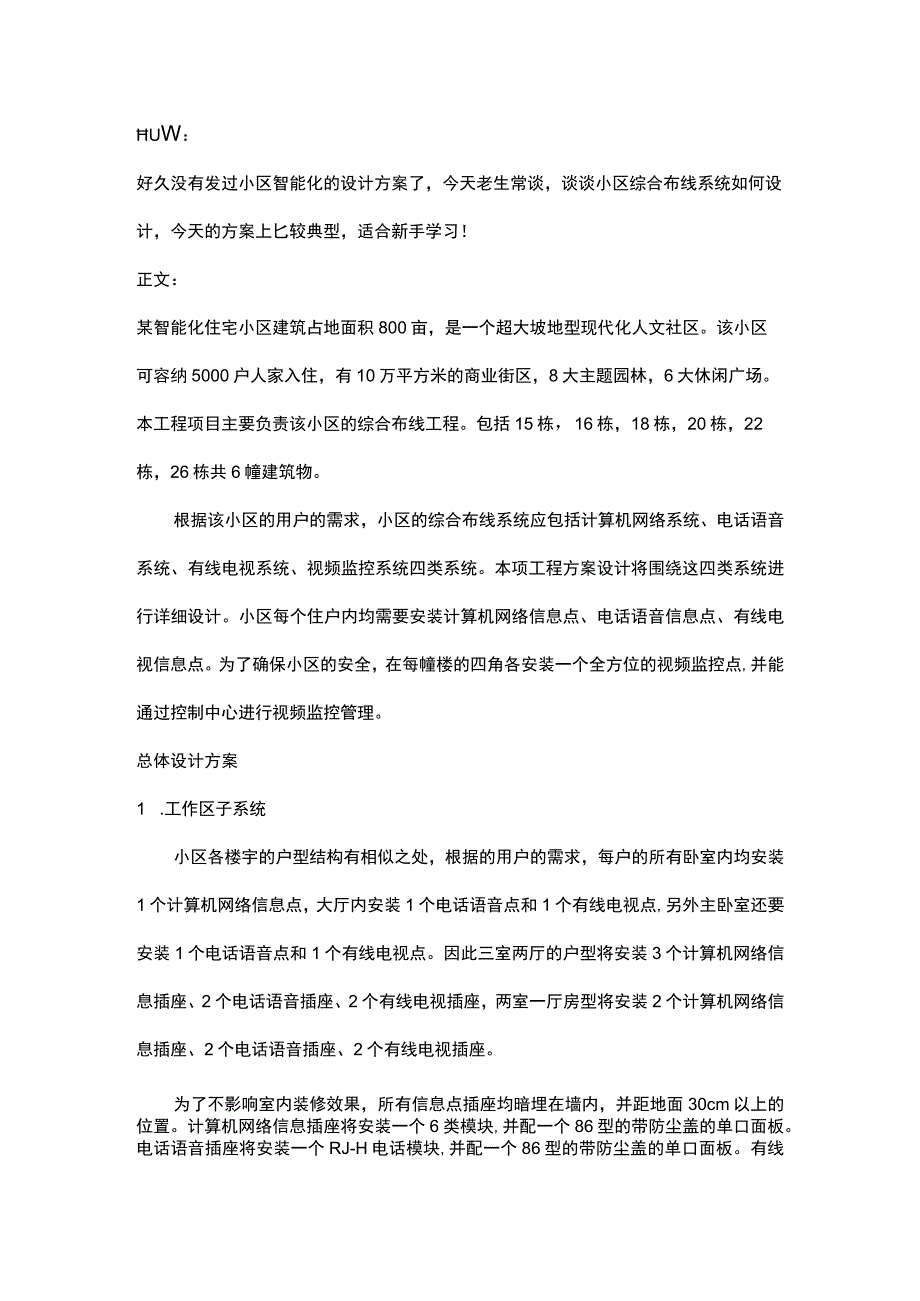

1、uW：好久没有发过小区智能化的设计方案了，今天老生常谈，谈谈小区综合布线系统如何设计，今天的方案上匕较典型，适合新手学习！正文：某智能化住宅小区建筑占地面积800亩，是一个超大坡地型现代化人文社区。该小区可容纳5000户人家入住，有10万平方米的商业街区，8大主题园林，6大休闲广场。本工程项目主要负责该小区的综合布线工程。包括15栋，16栋，18栋，20栋，22栋，26栋共6幢建筑物。根据该小区的用户的需求，小区的综合布线系统应包括计算机网络系统、电话语音系统、有线电视系统、视频监控系统四类系统。本项工程方案设计将围绕这四类系统进行详细设计。小区每个住户内均需要安装计算机网络信息点、电话语音信

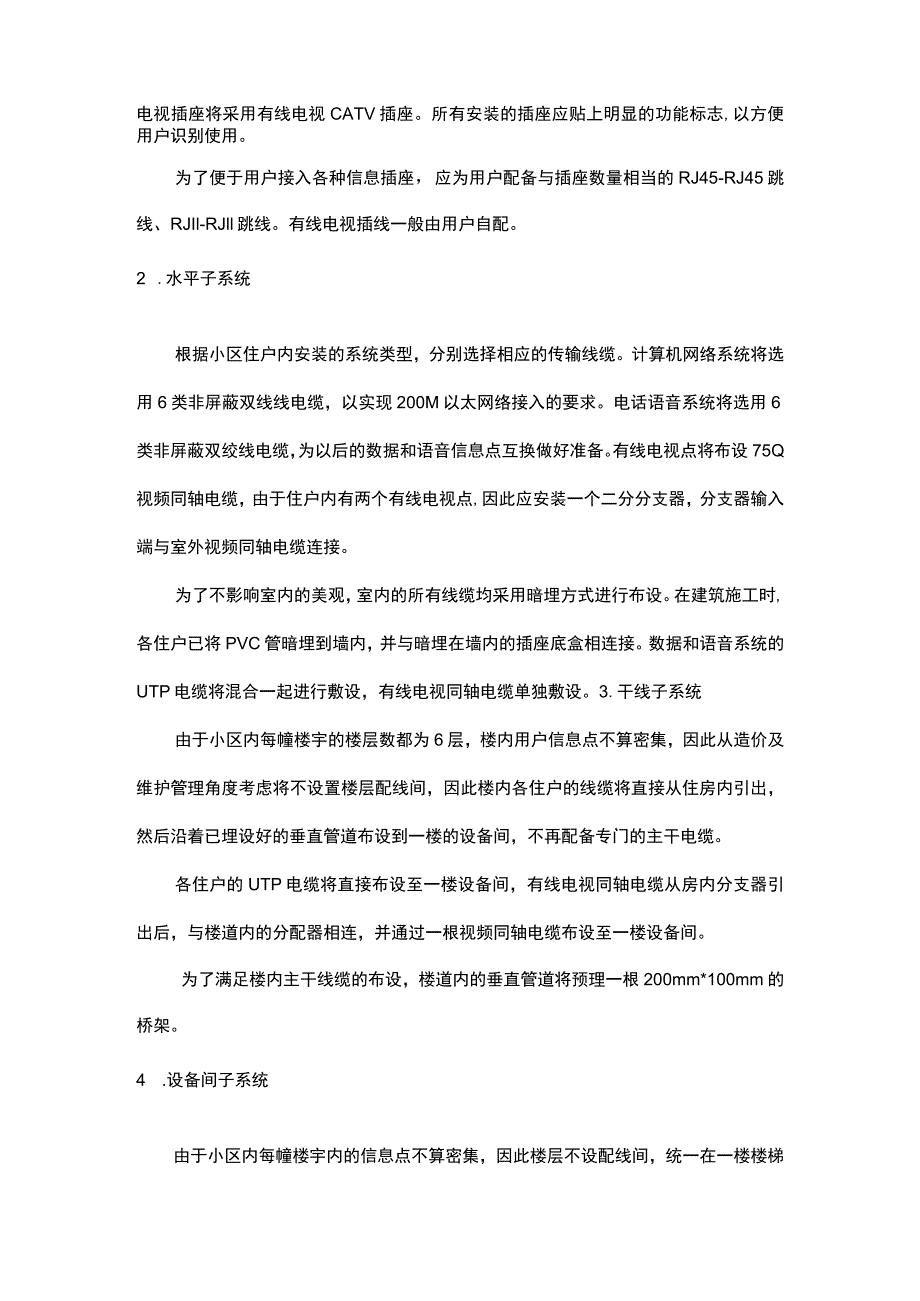

2、息点、有线电视信息点。为了确保小区的安全，在每幢楼的四角各安装一个全方位的视频监控点,并能通过控制中心进行视频监控管理。总体设计方案1 .工作区子系统小区各楼宇的户型结构有相似之处，根据的用户的需求，每户的所有卧室内均安装1个计算机网络信息点，大厅内安装1个电话语音点和1个有线电视点,另外主卧室还要安装1个电话语音点和1个有线电视点。因此三室两厅的户型将安装3个计算机网络信息插座、2个电话语音插座、2个有线电视插座，两室一厅房型将安装2个计算机网络信息插座、2个电话语音插座、2个有线电视插座。为了不影响室内装修效果，所有信息点插座均暗埋在墙内，并距地面30cm以上的位置。计算机网络信息插座将安
3、装一个6类模块,并配一个86型的带防尘盖的单口面板。电话语音插座将安装一个RJ-H电话模块,并配一个86型的带防尘盖的单口面板。有线电视插座将采用有线电视CATV插座。所有安装的插座应贴上明显的功能标志,以方便用户识别使用。为了便于用户接入各种信息插座，应为用户配备与插座数量相当的RJ45-RJ45跳线、RJIl-RJll跳线。有线电视插线一般由用户自配。2 .水平子系统根据小区住户内安装的系统类型，分别选择相应的传输线缆。计算机网络系统将选用6类非屏蔽双线线电缆，以实现200M以太网络接入的要求。电话语音系统将选用6类非屏蔽双绞线电缆，为以后的数据和语音信息点互换做好准备。有线电视点将布设7
4、5Q视频同轴电缆，由于住户内有两个有线电视点,因此应安装一个二分分支器，分支器输入端与室外视频同轴电缆连接。为了不影响室内的美观，室内的所有线缆均采用暗埋方式进行布设。在建筑施工时,各住户已将PVC管暗埋到墙内，并与暗埋在墙内的插座底盒相连接。数据和语音系统的UTP电缆将混合一起进行敷设，有线电视同轴电缆单独敷设。3.干线子系统由于小区内每幢楼宇的楼层数都为6层，楼内用户信息点不算密集，因此从造价及维护管理角度考虑将不设置楼层配线间，因此楼内各住户的线缆将直接从住房内引出，然后沿着已埋设好的垂直管道布设到一楼的设备间，不再配备专门的主干电缆。各住户的UTP电缆将直接布设至一楼设备间，有线电视同

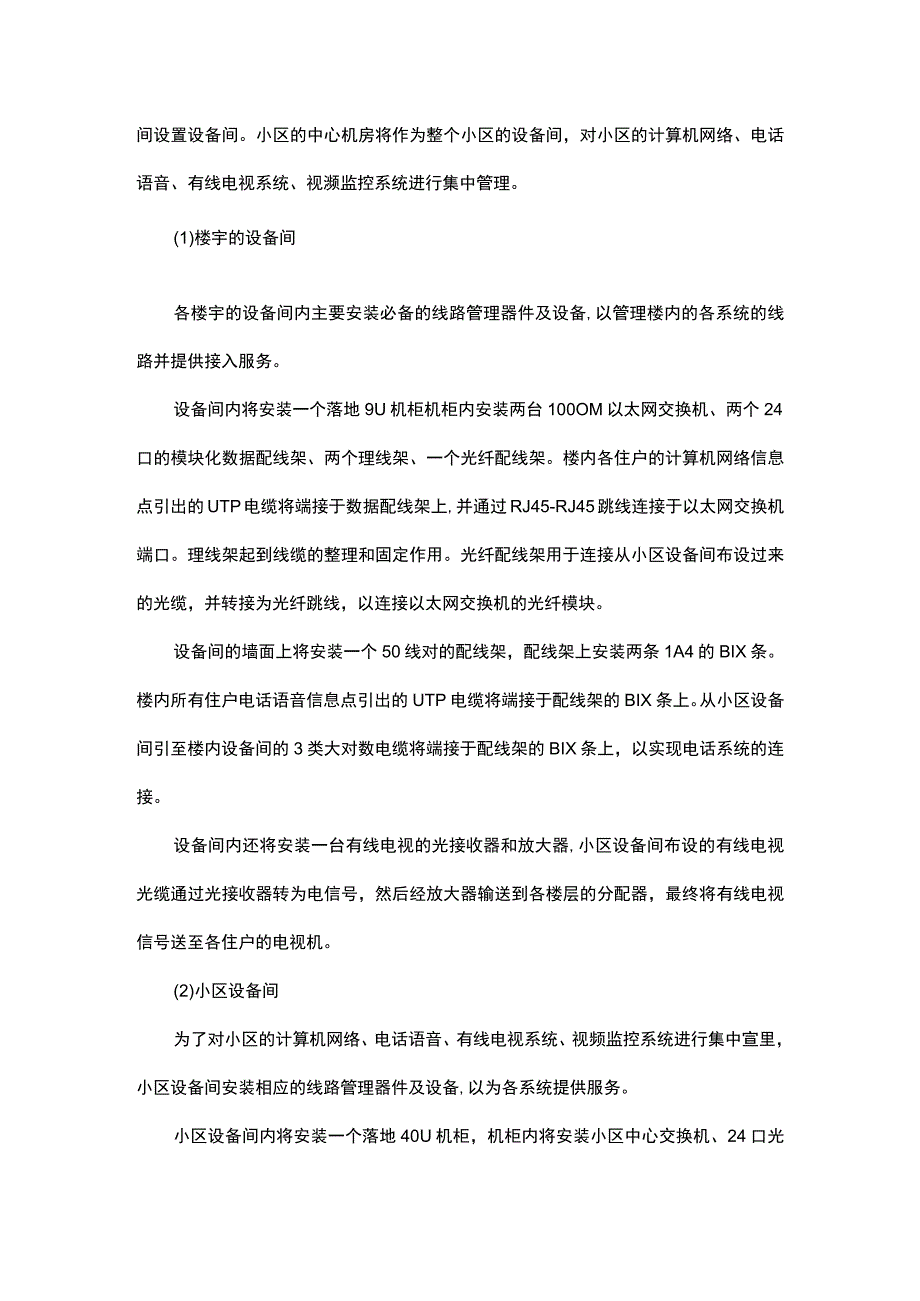

5、轴电缆从房内分支器引出后，与楼道内的分配器相连，并通过一根视频同轴电缆布设至一楼设备间。为了满足楼内主干线缆的布设，楼道内的垂直管道将预理一根200mm*100mm的桥架。4 .设备间子系统由于小区内每幢楼宇内的信息点不算密集，因此楼层不设配线间，统一在一楼楼梯间设置设备间。小区的中心机房将作为整个小区的设备间，对小区的计算机网络、电话语音、有线电视系统、视濒监控系统进行集中管理。(1)楼宇的设备间各楼宇的设备间内主要安装必备的线路管理器件及设备,以管理楼内的各系统的线路并提供接入服务。设备间内将安装一个落地9U机柜机柜内安装两台100OM以太网交换机、两个24口的模块化数据配线架、两个理线架
6、、一个光纤配线架。楼内各住户的计算机网络信息点引出的UTP电缆将端接于数据配线架上,并通过RJ45-RJ45跳线连接于以太网交换机端口。理线架起到线缆的整理和固定作用。光纤配线架用于连接从小区设备间布设过来的光缆，并转接为光纤跳线，以连接以太网交换机的光纤模块。设备间的墙面上将安装一个50线对的配线架，配线架上安装两条1A4的BIX条。楼内所有住户电话语音信息点引出的UTP电缆将端接于配线架的BIX条上。从小区设备间引至楼内设备间的3类大对数电缆将端接于配线架的BIX条上，以实现电话系统的连接。设备间内还将安装一台有线电视的光接收器和放大器,小区设备间布设的有线电视光缆通过光接收器转为电信号，
7、然后经放大器输送到各楼层的分配器，最终将有线电视信号送至各住户的电视机。(2)小区设备间为了对小区的计算机网络、电话语音、有线电视系统、视频监控系统进行集中宣里，小区设备间安装相应的线路管理器件及设备,以为各系统提供服务。小区设备间内将安装一个落地40U机柜，机柜内将安装小区中心交换机、24口光纤配线架、理线架。各楼宇布设的光缆经光纤配线架端接后，由光纤跳线连接至中心交换机，从而将小区各楼宇的局域网互连为小区宽带网络。小区设备间还须另外安装一个落地40U机柜，机柜内将安装BIX配线架，各楼宇布设的3类大对数电缆将引至机柜内，然后端于配线架的BIX条。在机柜内安装电话程控交换机，该交换机与电信中
8、继线路连接，配线架上BIX条通过跳线连接于电话程序控交换机，从而实现小区电话系统的接入管理。小区设备间内安装了有线电视的放大器，放大器与市内有线电视网络连接。有线电视信号将通过光发射器，传输到各楼宇的设备间内。为了确保小区设备间内设备正常运行,设备间内必须铺设防静电地板,地板、设备外壳和机柜均进行接地处理。设备间内还安装了两台5匹的柜式空调，以控制设备间的温度和湿度。设备间内应安装了必备的消防设施，以达到设备防火要求。设备间内配备了1台20KVAUPS设备并配备足够数量的电池，以确保设备间内设备的稳定供电。5 .建筑群子系统各个建筑物的设备间采用单模光纤传输到总的设备间。6 .闭路视频监控系统
9、根据用户需求可知该小区需要在6幢楼宇的四角安装全方位的视频监控制点,因此共计需要安装24个视频监控点。为了实现全方位的视频监控,除了配备24台黑白摄像机外，还应配备24个可电动变焦镜头，24个云台。每个摄像机将布设一根电源线和一根6类非屏蔽网线至所在接入交换机费入交换机通过光纤传输到小区中心机房的核心交换机。小区中心机房作为小区视频监控中心。控制中心内将安装一个操作台，视频采用解码器的方式，在拼接屏上显示，拼接屏采用无缝拼接，由12块55寸的拼接单元组成，采用3*4方式拼接而成,录像存储方式采用存储服务器，管理软件采用综合管理平台，通过管理软件可以实现录像查看，回访，实时预览等等功能。7 .综合布线系统结构图工怩子颛一水行敏主2FW克雷虾彩充一设丽频Zr
