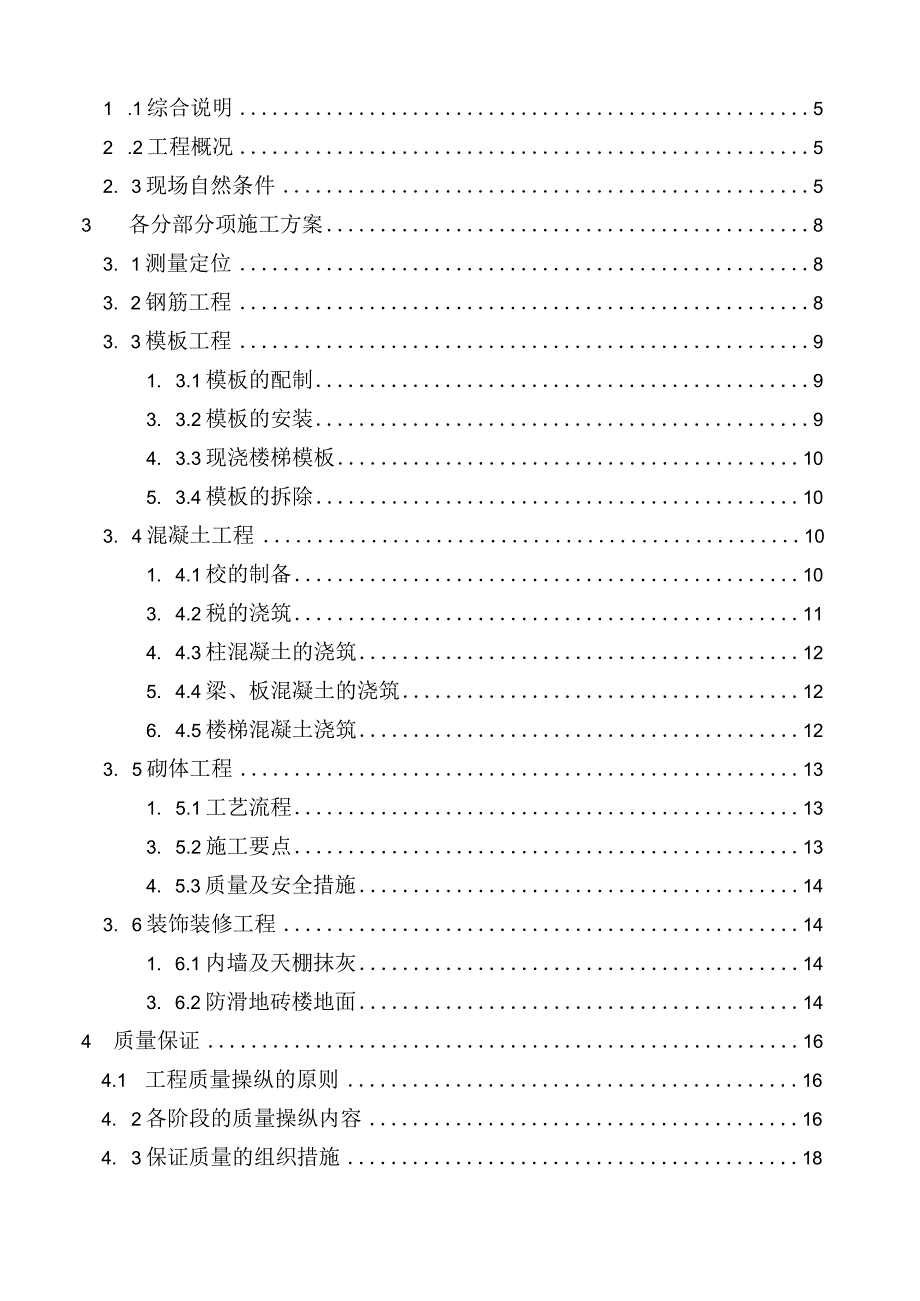

某办公楼工程施工组织设计(DOC31页).docx_第2页
第2页 / 共30页

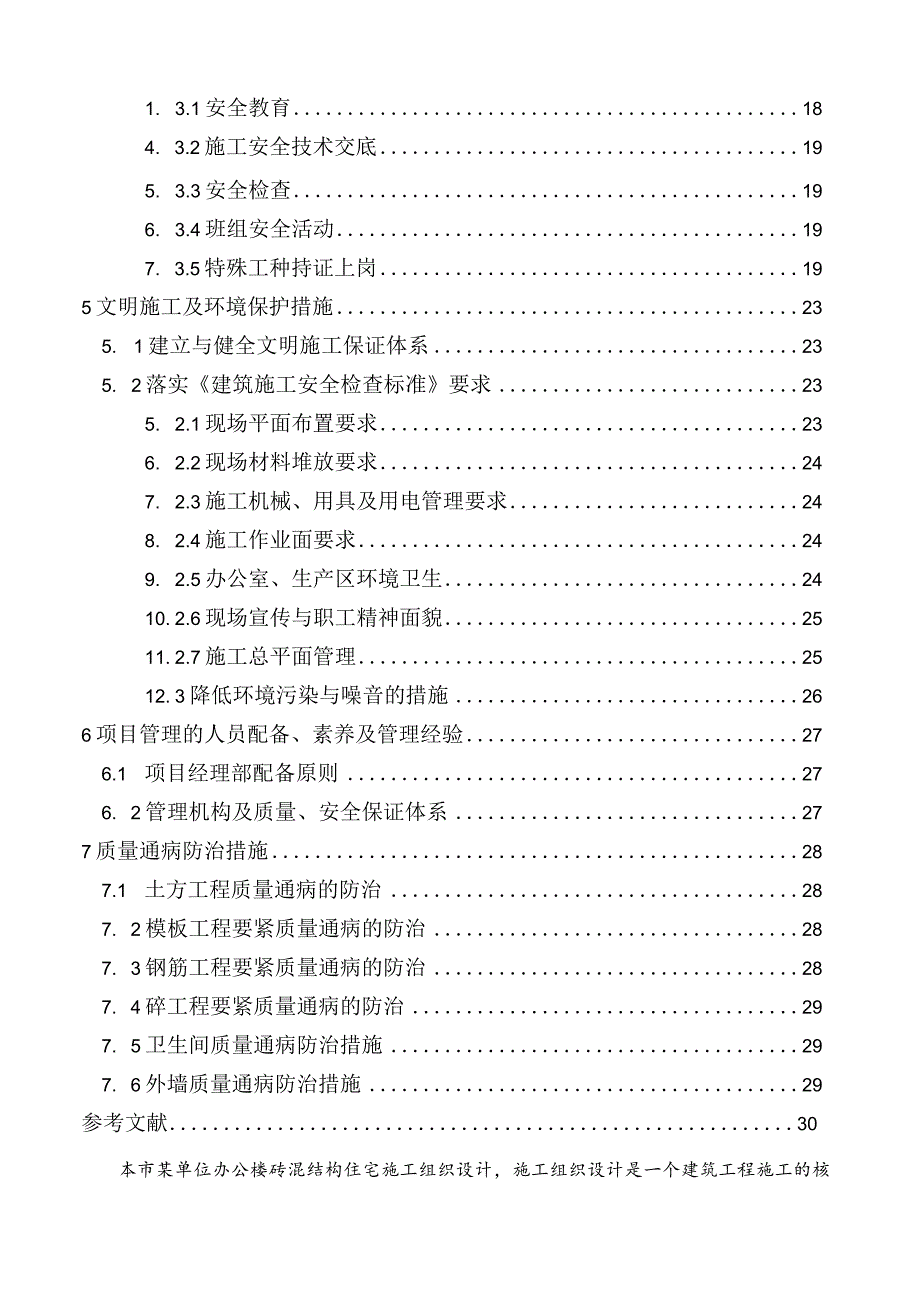

某办公楼工程施工组织设计(DOC31页).docx_第3页
第3页 / 共30页
某办公楼工程施工组织设计(DOC31页).docx_第4页
第4页 / 共30页
某办公楼工程施工组织设计(DOC31页).docx_第5页
第5页 / 共30页
某办公楼工程施工组织设计(DOC31页).docx_第6页
第6页 / 共30页
某办公楼工程施工组织设计(DOC31页).docx_第7页
第7页 / 共30页
某办公楼工程施工组织设计(DOC31页).docx_第8页
第8页 / 共30页
某办公楼工程施工组织设计(DOC31页).docx_第9页
第9页 / 共30页
某办公楼工程施工组织设计(DOC31页).docx_第10页
第10页 / 共30页
亲,该文档总共30页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某办公楼工程施工组织设计(DOC31页).docx》由会员分享,可在线阅读,更多相关《某办公楼工程施工组织设计(DOC31页).docx(30页珍藏版)》请在第壹文秘上搜索。

1、金汰科我寺院薛在世料想告某办公楼工程施工组织设计(D OC31 页)题目某办公楼工程施工组织设计课程名称施工组织与规划课程设院部名称建筑工程学院专业工程管理班级学生姓名学号课程设计地点课程设计学时指导教师金陵科技学院教务处制1 编制说明41.1 编制根据41.2 编制原则42 工程概况51 .1综合说明52 .2工程概况52. 3现场自然条件53各分部分项施工方案83. 1测量定位83. 2钢筋工程83. 3模板工程91. 3.1模板的配制93. 3.2模板的安装94. 3.3现浇楼梯模板105. 3.4模板的拆除103. 4混凝土工程101. 4.1校的制备103. 4.2税的浇筑114.

2、4.3柱混凝土的浇筑125. 4.4梁、板混凝土的浇筑126. 4.5楼梯混凝土浇筑123. 5砌体工程131. 5.1工艺流程133. 5.2施工要点134. 5.3质量及安全措施143. 6装饰装修工程141. 6.1内墙及天棚抹灰143. 6.2防滑地砖楼地面144质量保证164.1 工程质量操纵的原则164. 2各阶段的质量操纵内容164. 3保证质量的组织措施181. 3.1安全教育184. 3.2施工安全技术交底195. 3.3安全检查196. 3.4班组安全活动197. 3.5特殊工种持证上岗195文明施工及环境保护措施235. 1建立与健全文明施工保证体系235. 2落实建筑施

3、工安全检查标准要求235. 2.1现场平面布置要求236. 2.2现场材料堆放要求247. 2.3施工机械、用具及用电管理要求248. 2.4施工作业面要求249. 2.5办公室、生产区环境卫生2410. 2.6现场宣传与职工精神面貌2511. 2.7施工总平面管理2512. 3降低环境污染与噪音的措施266项目管理的人员配备、素养及管理经验276.1 项目经理部配备原则276. 2管理机构及质量、安全保证体系277质量通病防治措施287.1 土方工程质量通病的防治287. 2模板工程要紧质量通病的防治287. 3钢筋工程要紧质量通病的防治287. 4碎工程要紧质量通病的防治297. 5卫生间

4、质量通病防治措施297. 6外墙质量通病防治措施29参考文献30本市某单位办公楼砖混结构住宅施工组织设计,施工组织设计是一个建筑工程施工的核心,是对项目建设全过程的总体构思与具体安排,用于指导施工项目的整个过程,也是集施工技术、经济核算、进度与质量及人员组织分配于一体的综合性经济文件。本施工组织是针对砖混结构工程某单位办公楼的施工组织设计文件。在设计时,对项目的机构设置、施工总体分布、施工前期准备、流水作业划分、安全文明施工、雨季施工等都作了全面的说明,突出科学性、适用性及针对性,确保优质、安全、低耗、按期完成全部施工任务。本论文的要紧内容包含:施工方案选择、基础工程中的桩基础施工;主体建设工

5、程中的;模板工程、钢筋工程、混凝土工程、脚手架工程、砖砌筑工程、屋面工程、装饰工程、给排水管道安装、电气按照工程等,与保证施工质量、施工安全、节能减排、文明施工的保证措施。关键i司:施工、组织、基础、主体1.1 编制说明本施工组织设计是根据招标单位所发放的本市某单位砖混结构的办公楼工程的设计图纸、招标文件、招标答疑及国家颁布的现行施工验收规范、施工规程、有关工艺标准进行编制的。如能中标后,我公司将按中标通知书指定的时间与地点与建设单位协商,签订本工程施工承包合同,做好人员、材料与施工机械的组织、进场等施工准备工作,按时开工。该组织设计是针对本市某单位砖混结构的办公楼工程工程的投标组织设计,用于

6、指导本工程的施工,对重点部位的施工方法及技术措施作出阐述,确定项目部构成、施工机械及劳动力的配备,全面的施工方案等中标后编制并报监理工程师审核。1.2 编制根据(1)国家现行建筑安装工程施工及验收规范、规程、建筑工程预算定额。(2)该工程的招标文件及招标单位提供的设计施工图。(3)本公司的质量管理文件及类似工程的施工经验。1.3 编制原则(1)坚持质量第一,用户至上的宗旨,全面执行我公司质量方针,严格按照要求进行施工管理,切实贯彻执行国家施工及验收规范、操作规程与制度,确保工程质量与安全。(2)严格执行基建程序,发挥我公司技术优势,利用先进的施工技术,科学管理,加快施工进度,让业主投资尽快产生

7、效益。(3)充分发挥我公司整体实力,大量使用先进的机械设备,减轻劳动强度,提高劳动生产率,加快施工进度。(4)遵循国家及市政府有关环保文件精神,采取有效措施,减少环境污染,降低噪音。(5)严格遵守国家及市政府有关消防要求,做好消防工作。2工程概况2.1综合说明工程名称:本市某单位砖混结构的办公楼工程建设地点:本市某大道建筑面积:约1850m2结构类型:砖混结构建筑层数:四层(楼梯间局部五层)招标范围:本市某单位砖混结构的办公楼总工期:120日历天投标质量保证:工程质量按国家颁布的建筑工程施工质量验收统一标准进行检验评定,确保达到合格等级。2.2工程概况建筑概况:本工程为本市某单位一幢四层(楼梯

8、间局部五层)砖混结构的办公楼,内设办公室,会议室与活动室等。结构概况:基础埋置深度-2.6米,人工砂石垫层厚度为1.0米,现浇钢筋混凝土条形基础,砖砌大放脚;砖墙承重,设抗震构造柱;每层均有钢筋混凝土圈梁,会议室与活动室有现浇钢筋混凝土花篮梁;楼梯,厕所为现浇钢筋混凝土楼板,其余楼盖与屋顶为预制空心板,最大构件重400公斤。装饰概况:屋面为二毡三油防水层,上铺架空隔热层;装饰工程的内外墙为通常抹灰,外墙局部为彩色喷涂,楼地面为水泥地面,厕所,走廊与楼梯做水磨石地面;给排水设施通常,电器为通常照明系统。2.3现场自然条件(1)场地特征:场地平坦,无障碍物,与市区道路相连,交通方便;(2)土质情况

9、:上层为0.8T.2米侯杂填土,其下为亚粘土、地耐力120KN/M2;(3)地下水位:在地面下列2米处,无侵蚀性;(4)场内无弃土区,多余土方外运,平均运距4公里;(5)水电供应:由建设单位接到现场;(6)机械设备供应情况:反铲挖土机:W-50型,斗容量0.5立方米,最大挖掘深度5.56米,最大挖掘半径9.20米,台班产量300立方米/台班。自卸汽车:载重量4吨。塔式起重机:QT16型,最大起重半径16米,起重量2吨,最大起重高度17米,轨距3米。井架(带拔杆):起重量1吨,台班产量130吊次/台班。混凝土搅拌机:自落式400公斤(进料容量)。砂浆搅拌机:200公斤。机动翻斗车:载重量1吨。其

10、他常用小型施工车俱可供使用,刚组合模板规格任选。(7)材料与预制构件供应:三大材料由建设单位供应,运至指定地点,地方材料由公司材料统一供应,统配材料协商解决,材料储备按715天考虑。钢筋材料运至现场自行加工。钢,木门窗及混凝土预制构件,由工厂制作运至工地安装。(8)劳动力供应情况由建筑公司、工程处、劳动部门调配,工种组合满足施工需要。第三章施工准备及部署为了按期保质完成该工程的施工,务必努力做好各项准备工作,包含技术准备、物资及劳动力准备、现场准备等,具体如下:2.3.1技术准备(1)熟悉与会审施工图纸根据建设单位提供的图纸与地质资料,配备必要的标准图集与规范、规程,组织有关人员熟悉图纸,提出

11、问题,参加建设单位组织的图纸会审,并做好会审记录。通过图纸自审、互审与会审形成图纸会审纪要,发现的问题通过交底或者及时与业主、监理、设计方沟通,掌握拟建宿舍楼的特性及应重点注意的问题,给工程的全面施工制造条件。(2)各项资料的调查分析原始资料调查分析:通过对本地区的气象、现场周围情况、建材市场供应状况等项调查,为总平面布置与施工组织设计提供根据。根据建设方提供的地质资料核查工程地质情况与水文情况,确定是否需耍采取特别的施工及防护措施。开工前,派有关人员对周边的技术经济条件等进行调查分析,如要紧材料的市场价格、交通资源、工程协作单位的施工能力等。预算员作好施工预算及分部工程工料分析,要紧构配件供

12、应计划,提出加工定货数量、规格及需用日期。(3)各项技术资料的准备编制施工图预算与施工预算:根据施工图纸,计算工程量,列出各施工阶段要紧工种、劳动力、要紧材料的需用量及要紧施工机械台班需用量表,为编制工程进度计划提供根据,再根据劳动定额编制施工预算,进行两算对比。编制施工组织设计:在本施工组织设计的指导下,按设计要求,根据工程特点,结合现场环境及本单位情况,进一步细化编制分部分项工程的施工方案,使用行之有效的施工方法,科学、合理地编制施工阶段的施工组织设计,做到质量优、工期短、无重大事故。分别作好技术与安全交底工作,实行层层交底,并将书面交底存档。根据阶段施工进度提早向试验室申请税与砂浆配比,

13、并及时向班组交底。资料准备:遵照公司及质监站的有关规定,开工前准备好各类样表,施工中随时整理装订成册。2.3.2物资、劳动力组织准备根据工程规模,结构特点与复杂程度,遵循合理分工与密切协作的原则,组织高效率的施工组织班子。做好职工入场教育工作,按照开工日期与劳动力需要量计划,分别组织工人分批进场,安排好职工生活,并进行安全、防火、文明施工与遵纪守法教育,使职工严格遵守上级颁发的各项规章制度。对特殊工种进行上岗前的培训,无上岗证者严禁进入现场施工。根据施工进度计划,分阶段提出材料、机具需用计划,安排好进场时间。选择合格供应商,组织好货源,把好材料关。2.3.3现场准备根据施工平面布置图做好临时设

14、施的搭设工作,并做好现场临时道路。确定现场的水准点及座标点。现场设好各类消防设施、“五牌一图”、宣传牌、警告牌、安全通道。施工现场临时道路准备,材料堆场预先硬化。3各分部分项施工方案3.1测量定位根据工程特点,施工测量的要紧工作是标高传递与轴线测设与建筑主轴线的定位。该工程占地面积较大,这对施工操纵网的布设比较不利,考虑该工程的实际情况,对本工程的整体测量使用外控法,一次性建立统一的平面施工操纵网。布网原则为先整体,后局部,高精度操纵低精度,操纵点要选在拘安全、易保护的位置,通视条件良好,分布均匀。(1)标高传递首先,根据甲方提供的水准基点,用水准仪引测出现场的标高操纵点在施工过程现场周边稳固

15、的建筑或者构筑物上,并利用标高操纵点进行0.000下列部分施工过程中的标高施测与操纵。利用标高操纵点,用水准仪精确测定出标高引测点在建筑物边柱或者外墙上。选几点较方便向上引测的点作为0.000以上各层的起始标高引测点,标高引测点的相对标高均统一使用+050m。0.OOO以上的标高引测使用30m钢尺向上引测,引测时,用钢尺沿垂直方向从标高引测点向上量至施工层,定出两点正(+)米数的标高点,然后将水准仪架设在施工层上,以引测上来的两点标高点,一点作后视,一点作校核,进行抄平,施测出其余各点以作为施工的根据。为方便经历与施工,每层标高均测定出本结构楼面标高的+0.500m。以后各施工层均用此法进行引测。(2)轴线测设根据现场实际情况建立轴线平面方格操纵网。选择有代表性的纵、横轴线形成方格操纵网作为建筑物轴
