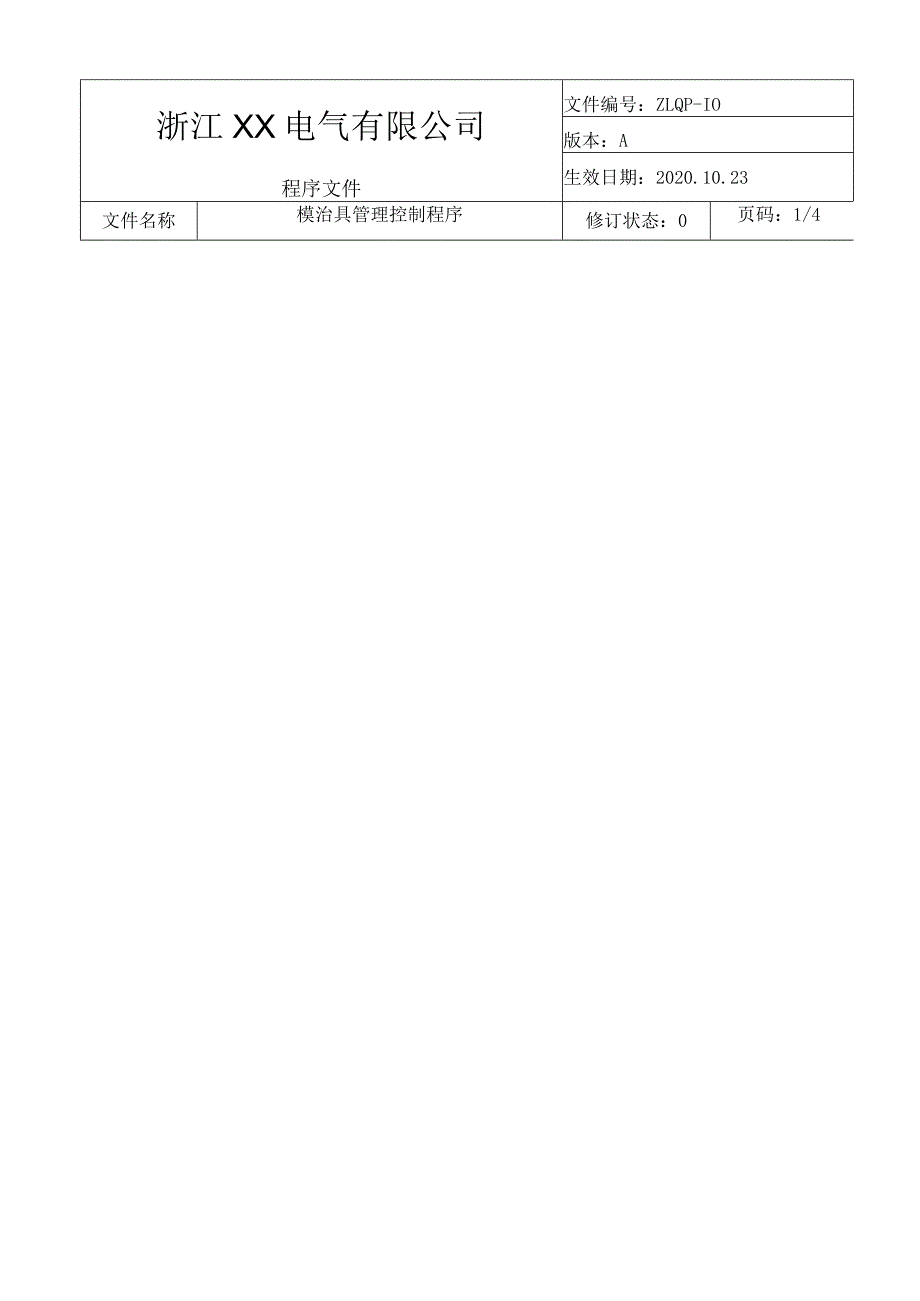

模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第1页
第1页 / 共22页

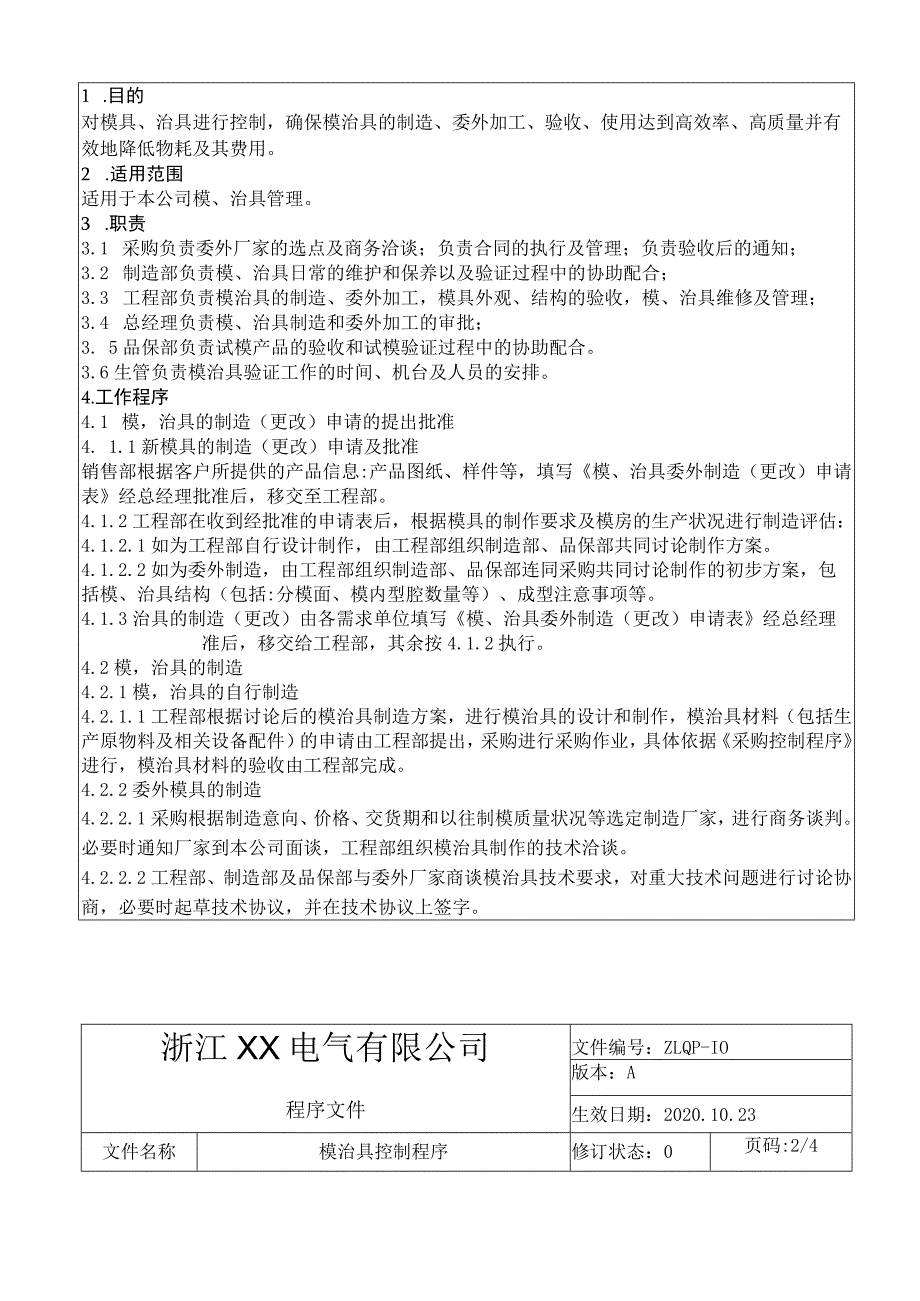

模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第2页
第2页 / 共22页

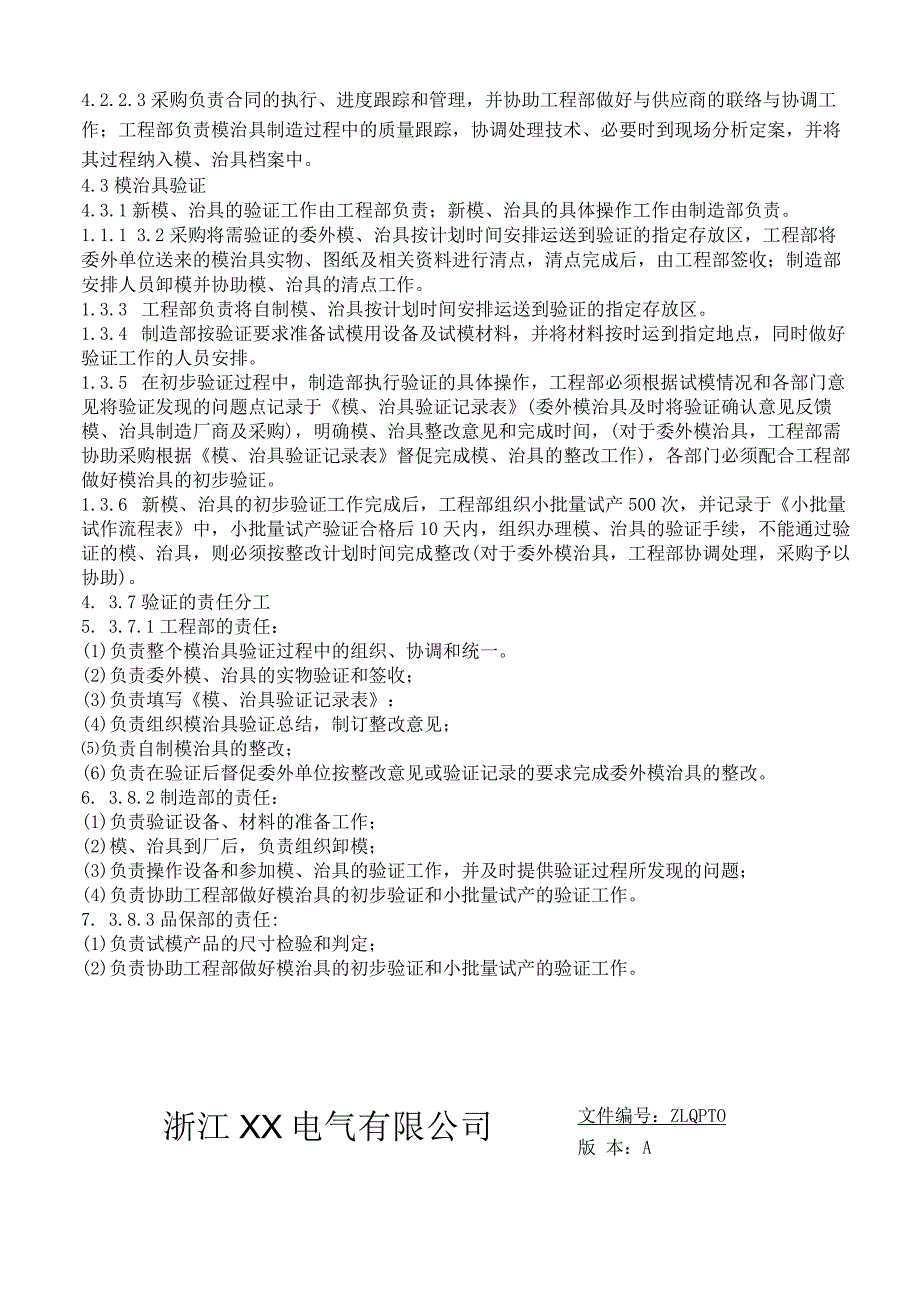

模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第3页
第3页 / 共22页
模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第4页
第4页 / 共22页
模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第5页
第5页 / 共22页
模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第6页
第6页 / 共22页
模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第7页
第7页 / 共22页
模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第8页
第8页 / 共22页
模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第9页
第9页 / 共22页
模具治具管理控制程序模治具制造、验证、使用保管规定.docx_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《模具治具管理控制程序模治具制造、验证、使用保管规定.docx》由会员分享,可在线阅读,更多相关《模具治具管理控制程序模治具制造、验证、使用保管规定.docx(22页珍藏版)》请在第壹文秘上搜索。

1、浙江XX电气有限公司程序文件文件编号:ZLQP-IO版本:A生效日期:2020.10.23文件名称模治具管理控制程序修订状态:0页码:1/41 .目的对模具、治具进行控制,确保模治具的制造、委外加工、验收、使用达到高效率、高质量并有效地降低物耗及其费用。2 .适用范围适用于本公司模、治具管理。3 .职责3.1 采购负责委外厂家的选点及商务洽谈;负责合同的执行及管理;负责验收后的通知;3.2 制造部负责模、治具日常的维护和保养以及验证过程中的协助配合;3.3 工程部负责模治具的制造、委外加工,模具外观、结构的验收,模、治具维修及管理;3.4 总经理负责模、治具制造和委外加工的审批;3. 5品保部

2、负责试模产品的验收和试模验证过程中的协助配合。3.6生管负责模治具验证工作的时间、机台及人员的安排。4.工作程序4.1 模,治具的制造(更改)申请的提出批准4. 1.1新模具的制造(更改)申请及批准销售部根据客户所提供的产品信息:产品图纸、样件等,填写模、治具委外制造(更改)申请表经总经理批准后,移交至工程部。4.1.2工程部在收到经批准的申请表后,根据模具的制作要求及模房的生产状况进行制造评估:4.1.2.1如为工程部自行设计制作,由工程部组织制造部、品保部共同讨论制作方案。4.1.2.2如为委外制造,由工程部组织制造部、品保部连同采购共同讨论制作的初步方案,包括模、治具结构(包括:分模面、

3、模内型腔数量等)、成型注意事项等。4.1.3治具的制造(更改)由各需求单位填写模、治具委外制造(更改)申请表经总经理准后,移交给工程部,其余按4.1.2执行。4.2模,治具的制造4.2.1模,治具的自行制造4.2.1.1工程部根据讨论后的模治具制造方案,进行模治具的设计和制作,模治具材料(包括生产原物料及相关设备配件)的申请由工程部提出,采购进行采购作业,具体依据采购控制程序进行,模治具材料的验收由工程部完成。4.2.2委外模具的制造4.2.2.1采购根据制造意向、价格、交货期和以往制模质量状况等选定制造厂家,进行商务谈判。必要时通知厂家到本公司面谈,工程部组织模治具制作的技术洽谈。4.2.2

4、.2工程部、制造部及品保部与委外厂家商谈模治具技术要求,对重大技术问题进行讨论协商,必要时起草技术协议,并在技术协议上签字。浙江XX电气有限公司程序文件文件编号:ZLQP-IO版本:A生效日期:2020.10.23文件名称模治具控制程序修订状态:0页码:2/44.2.2.3采购负责合同的执行、进度跟踪和管理,并协助工程部做好与供应商的联络与协调工作;工程部负责模治具制造过程中的质量跟踪,协调处理技术、必要时到现场分析定案,并将其过程纳入模、治具档案中。4.3模治具验证4.3.1新模、治具的验证工作由工程部负责;新模、治具的具体操作工作由制造部负责。1.1.1 3.2采购将需验证的委外模、治具按

5、计划时间安排运送到验证的指定存放区,工程部将委外单位送来的模治具实物、图纸及相关资料进行清点,清点完成后,由工程部签收;制造部安排人员卸模并协助模、治具的清点工作。1.3.3 工程部负责将自制模、治具按计划时间安排运送到验证的指定存放区。1.3.4 制造部按验证要求准备试模用设备及试模材料,并将材料按时运到指定地点,同时做好验证工作的人员安排。1.3.5 在初步验证过程中,制造部执行验证的具体操作,工程部必须根据试模情况和各部门意见将验证发现的问题点记录于模、治具验证记录表(委外模治具及时将验证确认意见反馈模、治具制造厂商及采购),明确模、治具整改意见和完成时间,(对于委外模治具,工程部需协助

6、采购根据模、治具验证记录表督促完成模、治具的整改工作),各部门必须配合工程部做好模治具的初步验证。1.3.6 新模、治具的初步验证工作完成后,工程部组织小批量试产500次,并记录于小批量试作流程表中,小批量试产验证合格后10天内,组织办理模、治具的验证手续,不能通过验证的模、治具,则必须按整改计划时间完成整改(对于委外模治具,工程部协调处理,采购予以协助)。4. 3.7验证的责任分工5. 3.7.1工程部的责任:(1)负责整个模治具验证过程中的组织、协调和统一。(2)负责委外模、治具的实物验证和签收;(3)负责填写模、治具验证记录表:(4)负责组织模治具验证总结,制订整改意见;负责自制模治具的

7、整改;(6)负责在验证后督促委外单位按整改意见或验证记录的要求完成委外模治具的整改。6. 3.8.2制造部的责任:(1)负责验证设备、材料的准备工作;(2)模、治具到厂后,负责组织卸模;(3)负责操作设备和参加模、治具的验证工作,并及时提供验证过程所发现的问题;(4)负责协助工程部做好模治具的初步验证和小批量试产的验证工作。7. 3.8.3品保部的责任:(1)负责试模产品的尺寸检验和判定;(2)负责协助工程部做好模治具的初步验证和小批量试产的验证工作。浙江XX电气有限公司文件编号:ZLQPTO版 本:A生效日期:2020.10.23文件名称模治具控制程序修订状态:0页码:3/44. 4模、治具

8、使用管理4.4. 1模、治具的领用管理4.5. 1.1模治具统一由制造部负责管理。进出仓需填写模具出入库记录表4.6. 1.2模治具需离厂使用时,需求部门需在外发加工单上明确注明离厂模治具明细,经批准后,方可向制造部领取模具。4.4.2模、治具使用保管4.4.2.1模、治具的维护和管理。(1)制造部生产中定期应对模具进行日常简单的保养维护。(2)对于完单后的模具,因模具的简易程度不同,是否需保养,由工程部决定。(3)模治具的保养执行后需在模治具履历卡上注明。4.4.2.2模、治具入存放区必须进行防锈处理,同时核对编号,要求号、物相符,数量正确。4.4.2.3模、治具入存放区须按模具摆放示意图次

9、序摆放整齐。4.4.2.4车间用后的模、治具,应及时退回模、治具存放区,存放在模、治具架上,并明确标识,同时进行防锈处理。4.4.3模、治具使用质量控制4.4.3.1使用模、治具加工的首件产品必须检验合格,发现模、治具不合格时,操作人员或品检应立即停止该模、治具的使用,并告知车间主管、工程部对该模、治具进行鉴定,以决定模、治具的修理复用或报废。4.4.3.2模、治具需修理时,制造部以模、治具维修申请单的形式通知生管,生管知会工程部,工程根据模、治具的具体状况:(1)维修由工程部自行组织处理,修理后的模、治具经品保首件检验合格后方可投入使用。外发维修由工程部填写外发加工单经审批后,知会采购联系,

10、工程部在委外加工过程中负责技术和进度跟踪工作。修理后的模、治具经评审合格后方可投入使用,验证情况应记录于模、治具验证记录表。4.4.3.4需报废的模、治具,由使用部门填写模、治具报废单,经工程部确认后,交总经理审核执行,同时保存相应处理记录。(附模、治具报废单)。4.4.4供应商处的模,治具的日常维护保养由工程技术作出保养点检规范,由采购联络供商执行,由采购不定期进行验证;模治具有维修时由供应商开出模、治具维修申请单至公司制造单位生管,由生管联络工程,按4.4.3.2执行。淅江XX由气有限公司文件编号:ZLQP-IO程序文件版本:A生效日期:2020.10.23文件名称模治具控制程序修订状态:

11、0页码:4/45.相关记录:5.1 模、治具委外制造(更改)申请表5.2 模、治具台帐5.3 模、治具验证记录表5.4 模、治具履历卡5.5 模、治具报废单5.6 小批量试作流程表5.7 模、治具开发(变更)会议记录表5.8 模、治具维修申请单5.9 9试模通知单ZLJL-IO-OlZLJL-10-02ZLJL-10-03ZLJL-10-04ZLJL-10-05ZLJL-10-06ZLJL-10-07ZLJL-10-08ZLJL-10-09编号名称制件件请制日期需要日期加工费用模治具委外制造(更改)申请表文件编号:ZLJL-IO-OIb承制厂商负责人申请人制造说明批准会签采购工程品保制造模、治

12、具验证记录表模治具编号模治具类型第次试模模具制造试模负责人试模设备新模口维修模口加工件口治具其他文件编号:ZLJL70-03B单位制模负责人试模开始时间试模结束时间验证总结部门问题点描述处理意见制造部签名:品保部签名:工程部签名:最终判定口合格口不合格签名:整改方案及交期:签名:模、治具报废单模具编号模具名称报废数量文件编号:ZLJLTO-05B日期:年月日报废原因:工程部签名:品保部意见:品保部签名:制造部意见:制造部签名:总经理意见:总经理签名:模治具开发(变更)会议记录表文件编号:ZLJLTo-07会议主题地点主持日期时间记录审核相关技术资料准备会议内容摘要厂内技术总结:参加人员会签开模

13、技术协议:日期:供应商签名:小批量试作流程表文件编号:ZLJLT(三)6产品名称试作数量试作材料试作日期核准申请部门审核制表试作类型口新原料试作新模具试作样品试作其它:试作目的生管要求试作流程部门产品试作意见产品品质判定确认:判定:确认:判定:确认:判定:试作综合评审制造部意见:主管:品保部意见:主管:工程意见:工程:副总意见:批示:出货判定口可出货口重新试作口待定营业部:备注:附注:1.小批量试作一律由工程发出,生管进行试作安排。2 .相关部门必须认真填写小批量试作表,如因小批量试作确认失误影响正常量产,相关单位和个人须承担相关责任。3 .样品试作由销售部进行出货评审,其它试作则无此需要。4 .此单最终由工程进行存档保存。模治具履历卡文件编号:ZLJL-10-04B模具名称制造厂商模具日期模具类型验收人修改履历日期目的内容结果跟进制表:审核:模治具台帐口注塑模口注塑模治具口冲彳澳口其它文件编号:ZLJL-10-02B序号模具名称备注
