《柠檬酸反应法.docx》由会员分享，可在线阅读，更多相关《柠檬酸反应法.docx（7页珍藏版）》请在第壹文秘上搜索。

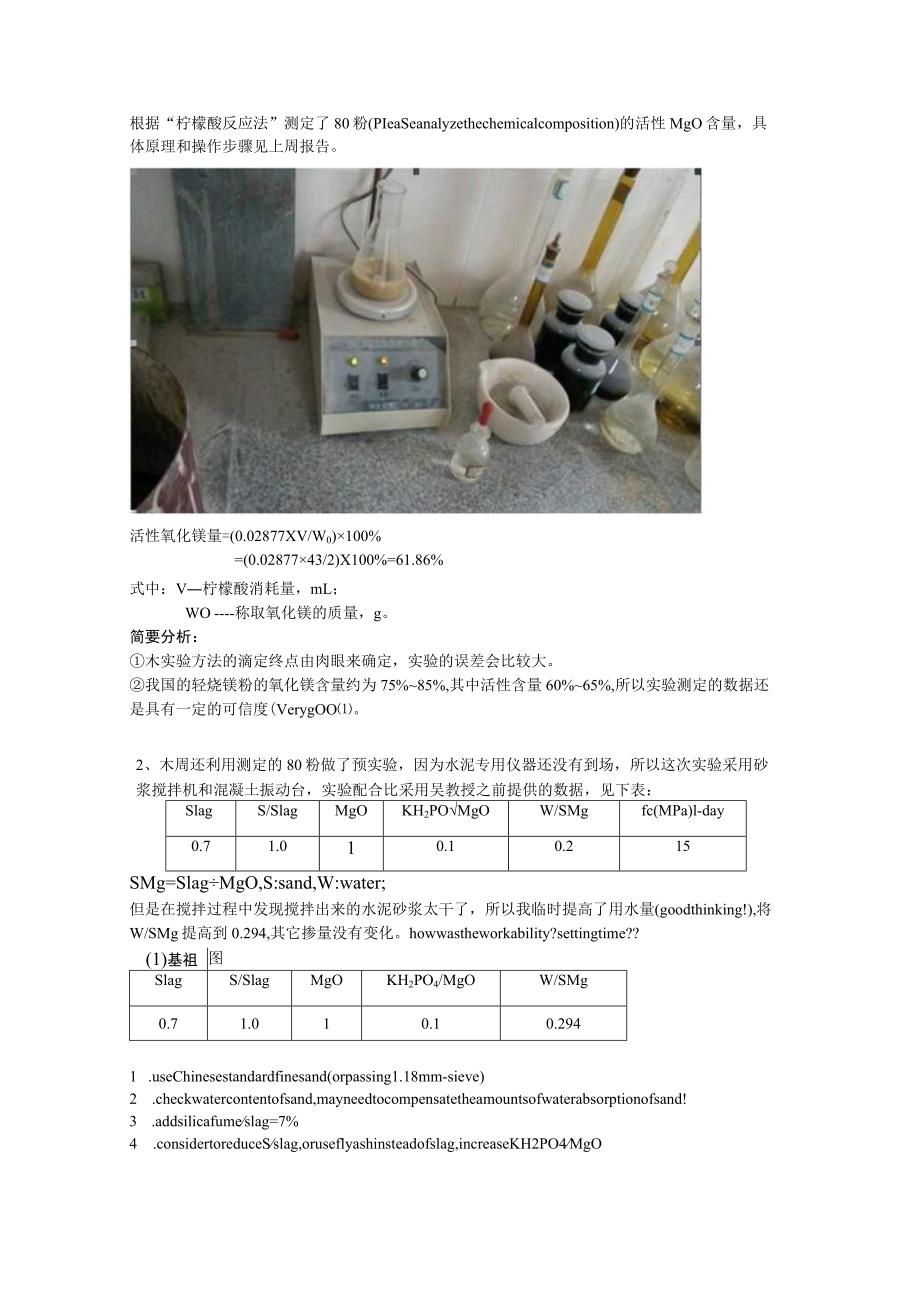

1、根据“柠檬酸反应法”测定了80粉(PIeaSeanalyzethechemicalcomposition)的活性MgO含量，具体原理和操作步骤见上周报告。活性氧化镁量=(0.02877XV/W0)100%=(0.0287743/2)X100%=61.86%式中：V柠檬酸消耗量，mL；WO称取氧化镁的质量，g。简要分析：木实验方法的滴定终点由肉眼来确定，实验的误差会比较大。我国的轻烧镁粉的氧化镁含量约为75%85%,其中活性含量60%65%,所以实验测定的数据还是具有一定的可信度(VerygOO。2、木周还利用测定的80粉做了预实验，因为水泥专用仪器还没有到场，所以这次实验采用砂浆搅拌机和混凝土
2、振动台，实验配合比采用吴教授之前提供的数据，见下表：SlagS/SlagMgOKH2POMgOW/SMgfc(MPa)l-day0.71.010.10.215SMg=SlagMgO,S:sand,W:water;但是在搅拌过程中发现搅拌出来的水泥砂浆太干了，所以我临时提高了用水量(goodthinking!),将W/SMg提高到0.294,其它掺量没有变化。howwastheworkability?settingtime?(1)基祖图SlagS/SlagMgOKH2PO4/MgOW/SMg0.71.010.10.2941 .useChinesestandardfinesand(orpassin

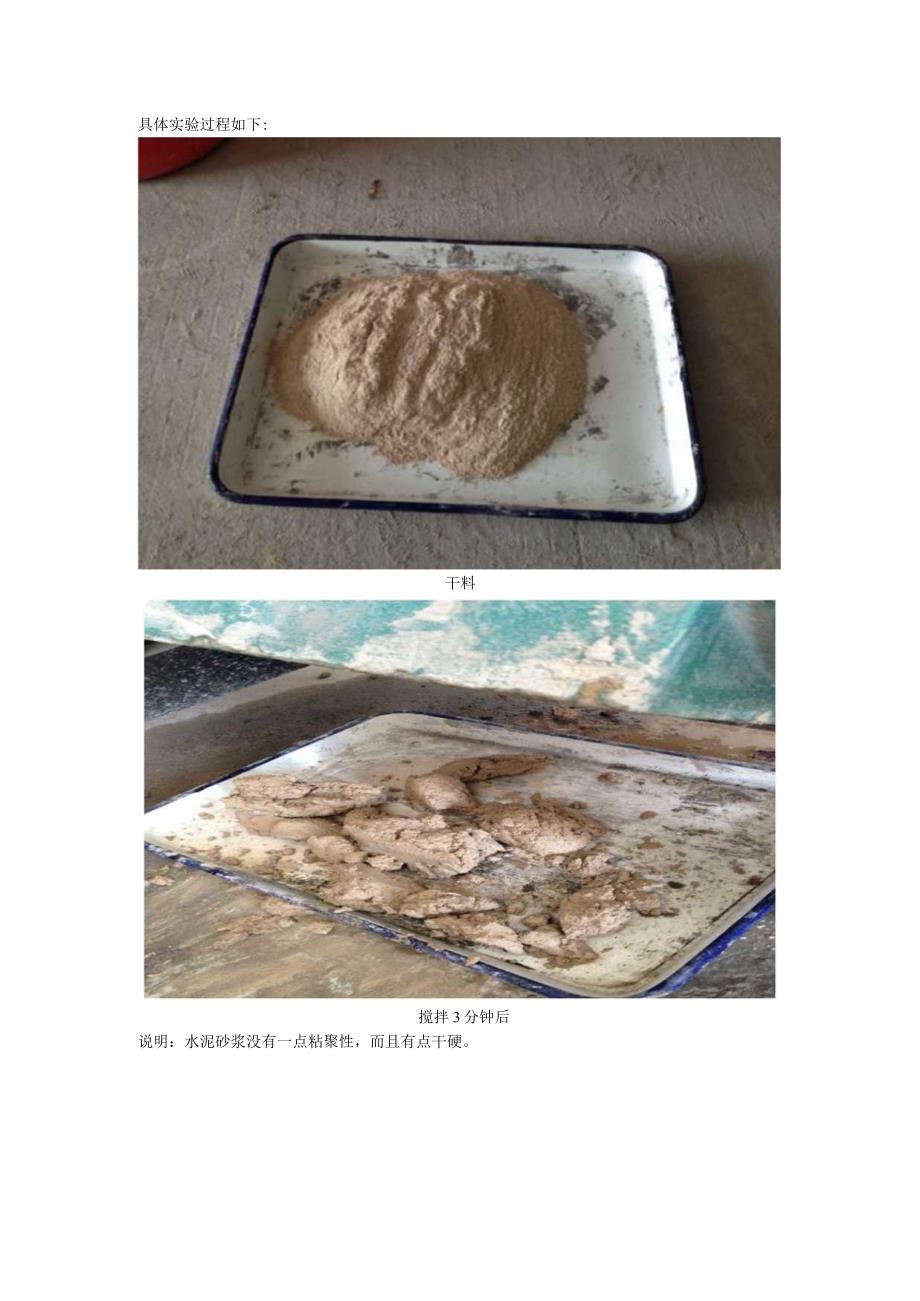

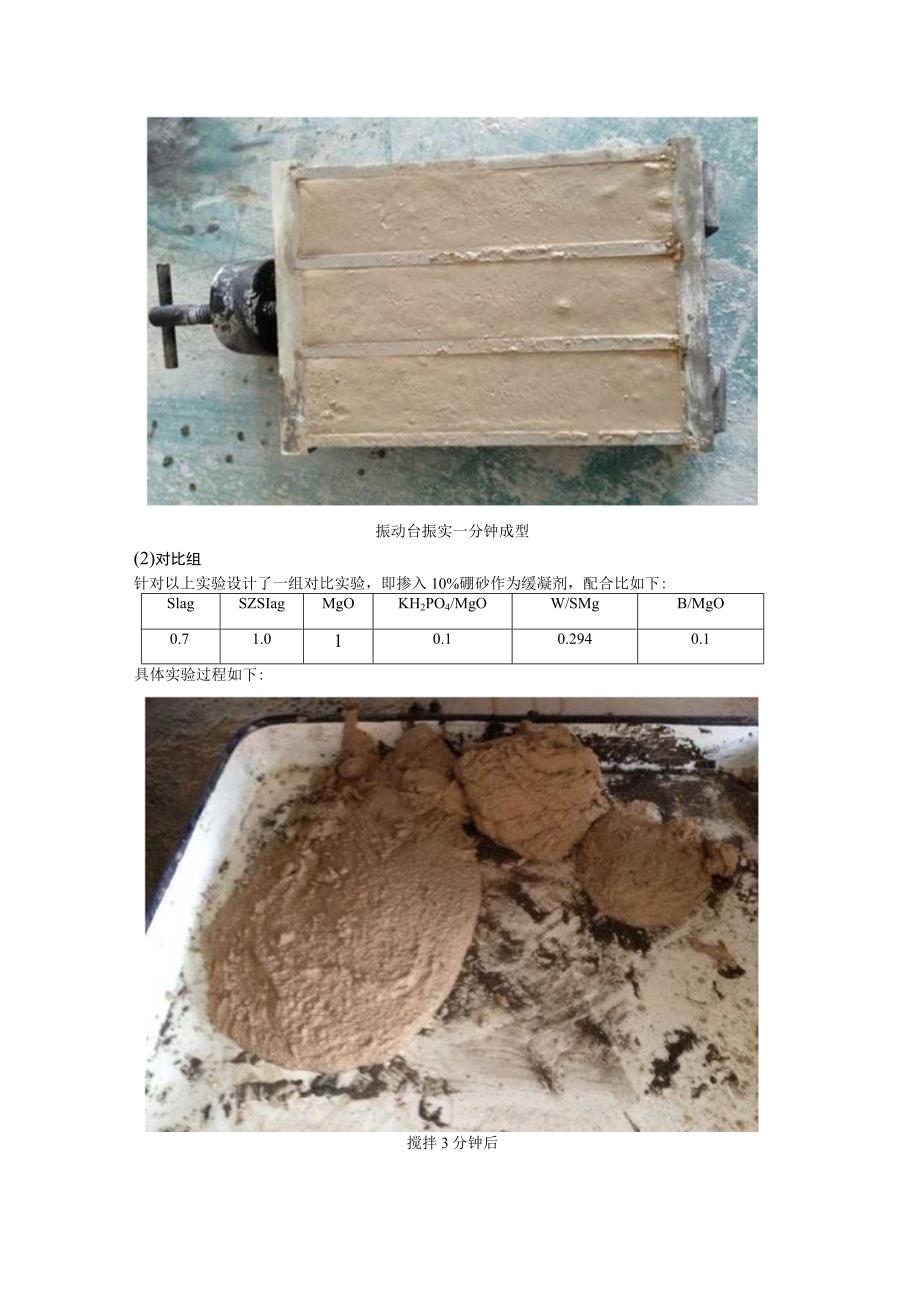

3、g1.18mm-sieve)2 .checkwatercontentofsand,mayneedtocompensatetheamountsofwaterabsorptionofsand!3 .addsilicafumeslag=7%4 .considertoreduceSslag,oruseflyashinsteadofslag,increaseKH2PO4MgO具体实验过程如下:干料搅拌3分钟后说明：水泥砂浆没有一点粘聚性，而且有点干硬。振动台振实一分钟成型(2)对比组针对以上实验设计了一组对比实验，即掺入10%硼砂作为缓凝剂，配合比如下:SlagSZSIagMgOKH2PO4/MgOW/
4、SMgB/MgO0.71.010.10.2940.1具体实验过程如下:搅拌3分钟后说明：增加硼砂后水泥砂浆的粘聚性良好。workability?settingtime?振实过程(3)抗压强度试块养护一天后进行了抗压强度测量。基准组toshow!duetoairvoid?density?)抗压试验过程(thiswasnotthestandardcompressionsamples,shouldbeeithercubeorcylinder(heightdiameter=2:1)破坏后的试块基准组强度(MPa)对比组强度(MPa)试块14.6020.759试块25.0950.708试块34.5360
5、.778平均值4.7440.748试验分析：我的抗压操作有错误，抗压强度试验应在折断后的半截棱柱体的侧面上进行(usestandardsamplesize)。 养护条件有问题，一天后表面还没有完全干燥(including基准组?)。 没有专用的水泥仪器，效果应该会差很多。Thisisminor!由于搅拌出的砂浆工作性太差，增加了47%的用水量，所以强度会下降很多。4、吴教授能否提供一些关于您的配合比设计的资料？比如各种原材料的参数(Wedidnotmeasuresomeofthese,e.g.WedidnotknowtheexactchemicalcompositionsofMgO.soitisimportantthatweshouldcharacterizeal1rawmaterialsanddocumentthem)0
