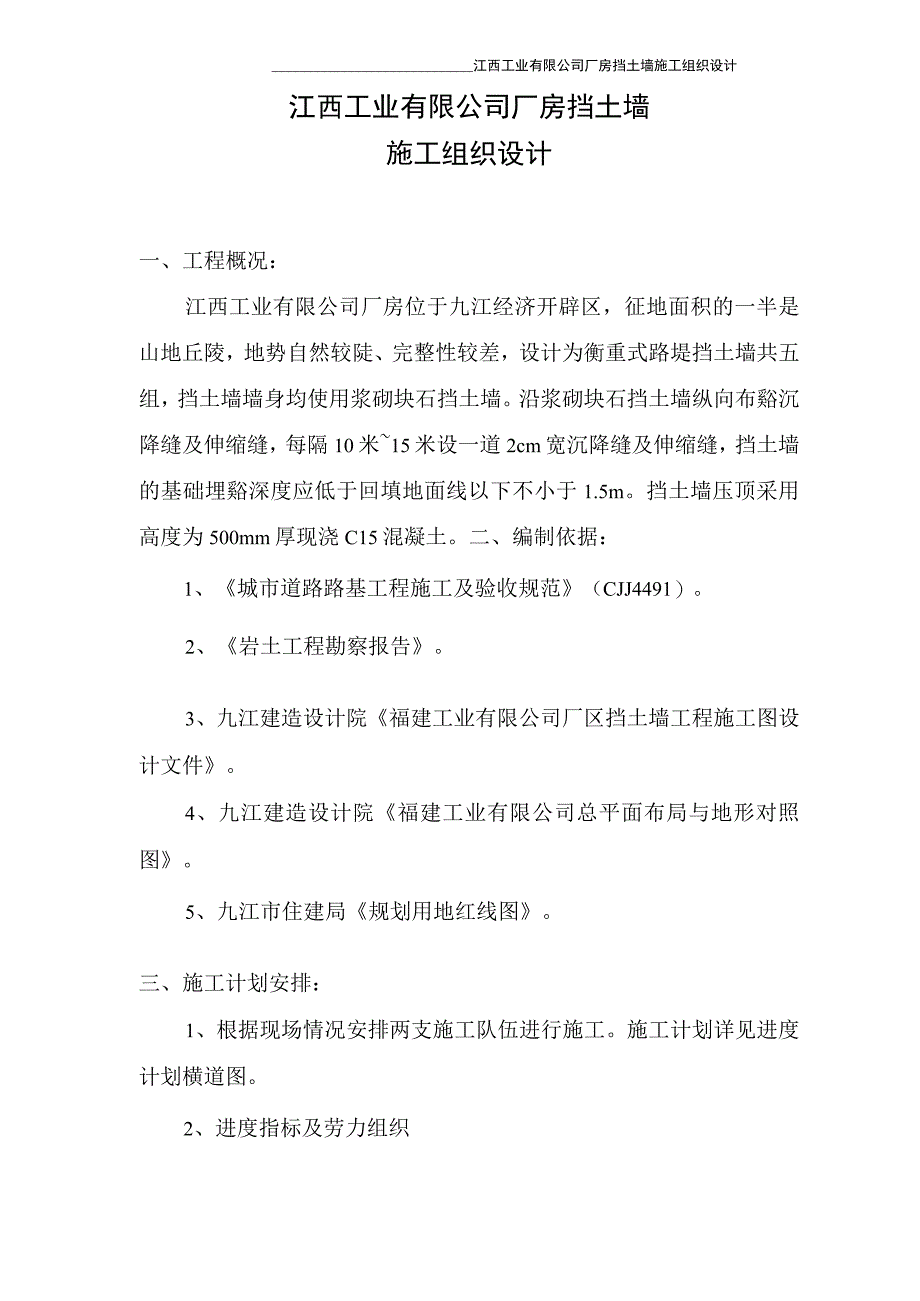

1、江西工业有限公司厂房挡土墙施工组织设计江西工业有限公司厂房挡土墙施工组织设计一、工程概况：江西工业有限公司厂房位于九江经济开辟区，征地面积的一半是山地丘陵，地势自然较陡、完整性较差，设计为衡重式路堤挡土墙共五组，挡土墙墙身均使用浆砌块石挡土墙。沿浆砌块石挡土墙纵向布谿沉降缝及伸缩缝，每隔10米15米设一道2cm宽沉降缝及伸缩缝，挡土墙的基础埋谿深度应低于回填地面线以下不小于1.5m。挡土墙压顶采用高度为500mm厚现浇C15混凝土。二、编制依据：1、城市道路路基工程施工及验收规范（CJJ4491）。2、岩土工程勘察报告。3、九江建造设计院福建工业有限公司厂区挡土墙工程施工图设计文件。4、九江建

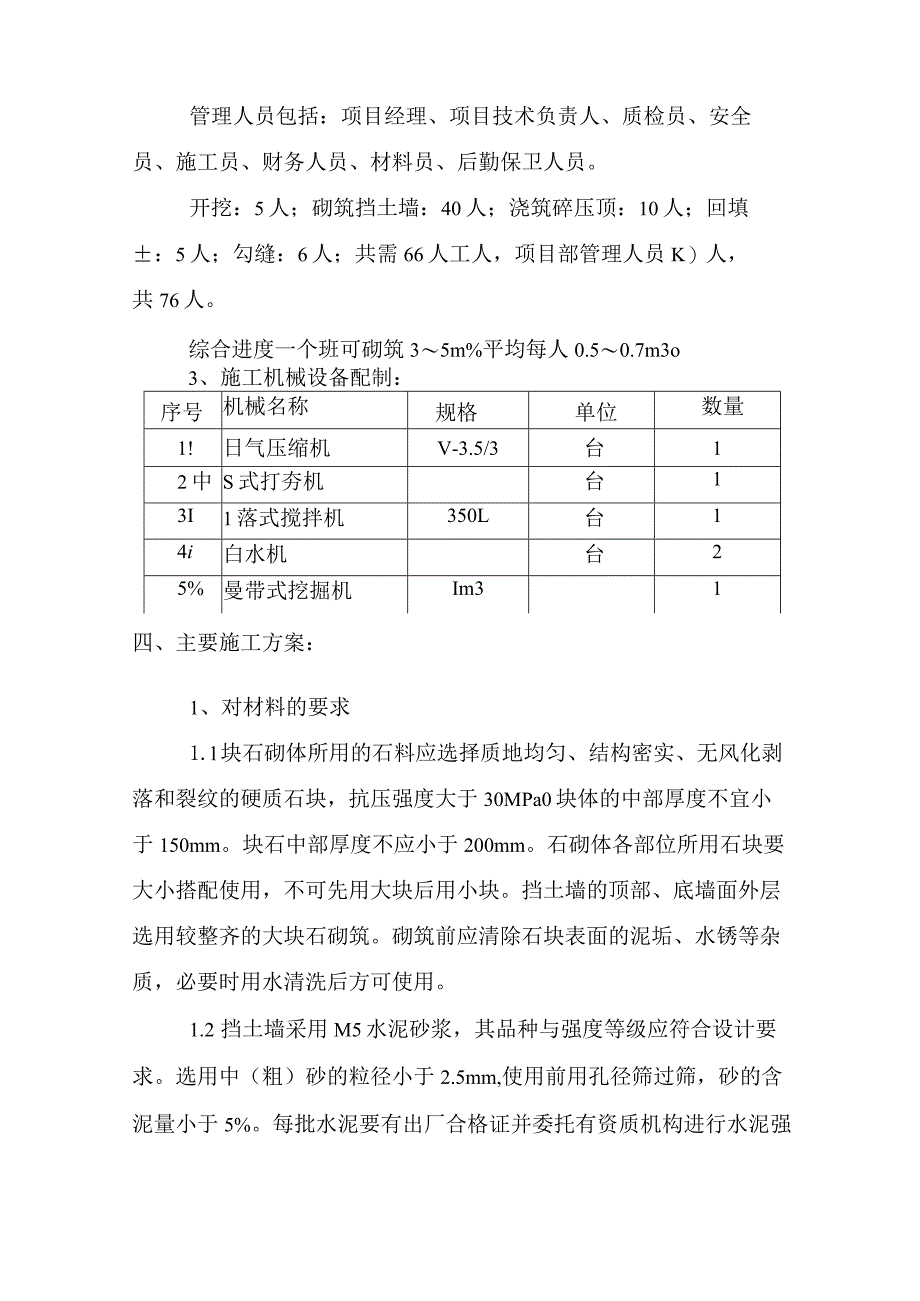

2、造设计院福建工业有限公司总平面布局与地形对照图。5、九江市住建局规划用地红线图。三、施工计划安排：1、根据现场情况安排两支施工队伍进行施工。施工计划详见进度计划横道图。2、进度指标及劳力组织管理人员包括：项目经理、项目技术负责人、质检员、安全员、施工员、财务人员、材料员、后勤保卫人员。开挖：5人；砌筑挡土墙：40人；浇筑碎压顶：10人；回填：5人；勾缝：6人；共需66人工人，项目部管理人员K）人，共76人。综合进度一个班可砌筑35m%平均每人0.50.7m3o3、施工机械设备配制：序号机械名称规格单位数量1!日气压缩机V-3.5/3台12中S式打夯机台13I1落式搅拌机350L台14i白水机台
3、25%曼带式挖掘机Im31四、主要施工方案：1、对材料的要求1.l块石砌体所用的石料应选择质地均匀、结构密实、无风化剥落和裂纹的硬质石块，抗压强度大于30MPa0块体的中部厚度不宜小于150mm。块石中部厚度不应小于200mm。石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。挡土墙的顶部、底墙面外层选用较整齐的大块石砌筑。砌筑前应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。1.2 挡土墙采用M5水泥砂浆，其品种与强度等级应符合设计要求。选用中（粗）砂的粒径小于2.5mm,使用前用孔径筛过筛，砂的含泥量小于5%。每批水泥要有出厂合格证并委托有资质机构进行水泥强度物理性能检

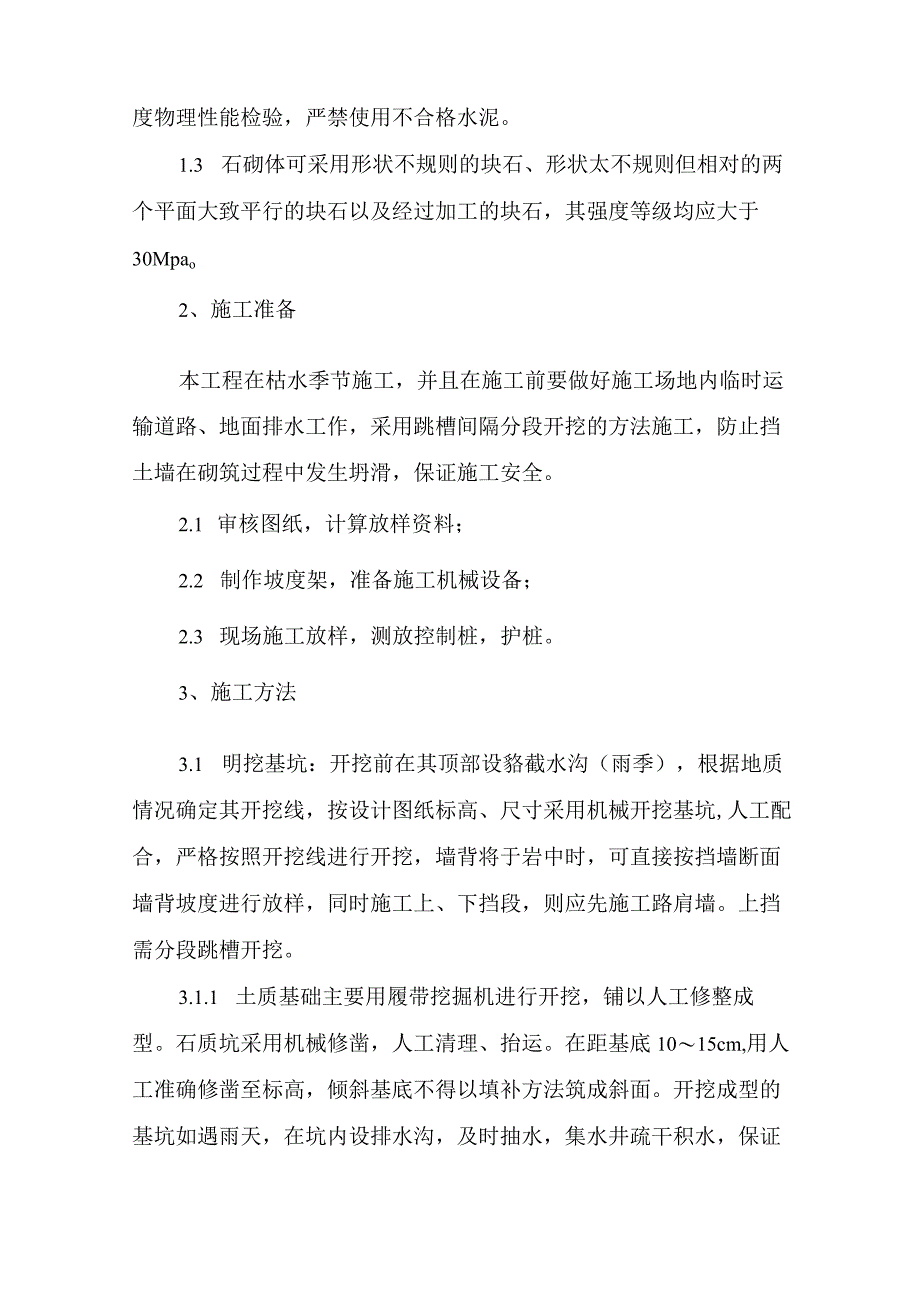

4、验，严禁使用不合格水泥。1.3 石砌体可采用形状不规则的块石、形状太不规则但相对的两个平面大致平行的块石以及经过加工的块石，其强度等级均应大于30Mpao2、施工准备本工程在枯水季节施工，并且在施工前要做好施工场地内临时运输道路、地面排水工作，采用跳槽间隔分段开挖的方法施工，防止挡土墙在砌筑过程中发生坍滑，保证施工安全。2.1 审核图纸，计算放样资料；2.2 制作坡度架，准备施工机械设备；2.3 现场施工放样，测放控制桩，护桩。3、施工方法3.1 明挖基坑：开挖前在其顶部设貉截水沟（雨季），根据地质情况确定其开挖线，按设计图纸标高、尺寸采用机械开挖基坑,人工配合，严格按照开挖线进行开挖，墙背将
5、于岩中时，可直接按挡墙断面墙背坡度进行放样，同时施工上、下挡段，则应先施工路肩墙。上挡需分段跳槽开挖。3.1.1 土质基础主要用履带挖掘机进行开挖，铺以人工修整成型。石质坑采用机械修凿，人工清理、抬运。在距基底1015cm,用人工准确修凿至标高，倾斜基底不得以填补方法筑成斜面。开挖成型的基坑如遇雨天，在坑内设排水沟，及时抽水，集水井疏干积水，保证基底无浸泡。基坑成型时埋入深度，基底地质情况均需复核，不符合设计要求则应采取措施，据以施工。3.1.2 基坑开挖后应检验基底承载力，合格后妥善修整并在最短期内放样、装模，用砂浆封底再进行基础的砌筑。如果发现地基不能满足设计要求，则换填厚50Cm以上碎石
6、砂级配垫层。基坑开挖后先对基底整平、夯实，再进行碎石砂级配分层填筑并灌水采用小型打夯机夯实。在基坑处理完成后即将通知建设单位和监理单位进行验槽，合格后方可进行下一道工序。3.2 块石基础施工321石质基底应清理干净松散岩层，浇水湿润后用砂浆封底砌筑，土质基底直接用砂浆封底砌筑。3.2.1 地面线以下部份可不修凿镶面石。323基础砌出地面后即将回填夯实，并作好顶面排水、防渗设施，以防基底被浸泡、软化。基础应在开挖完成后即将进行，做到随开挖、随下基、随砌筑。3.2.4 墙趾部份的基坑在基础施工完后即将回填土夯实，做成5%外倾斜坡，避免积水下渗。325砌块石基础应双面拉线，砌第一皮最底层块石基础时，
7、按所放的基础边线砌筑，将有较大平面的石块面向下铺砌；第二皮以上各皮则按准线砌筑；326砌筑每一皮块石时，应分皮卧砌，并应上下错缝、内外搭砌，不得采用先砌外面的石块后再进行中间填芯的砌筑方法，石块之间的较大缝隙不得采用干填碎石块的方法；3.2.8 块石基础的每一皮内均应每隔2m长设珞一块拉结石。基础宽度小于或者等于400mm时，拉结石长应与基础宽度相同;基础宽度大于400mm时，可采用两块拉结石内外搭接砌筑，其搭接长度不应小于150mm,且其中一块长度不应小于该皮基础宽度的2/3。3.2.9 块石基础的转角处和交接处应同时砌筑，不能同时砌筑时应留斜槎，斜槎长度不应小于其高度，斜槎面上的块石不得用
8、砂浆找平；在斜槎处继续接砌块石基础时，应先将斜槎石面清理干净方可砌筑。3.2.10 2-3皮为一工作层,工作层中水平缝应大致找平,且竖缝错开不小于80Cm,斜向通缝不超过两皮。3.3 块石挡土墙施工331砌筑块石挡土墙，采用“铺浆法”，顺墙面线支立好坡度架，沿坡度架双面拉准线，第一皮按墙边线砌筑，以上各皮均按准线砌筑。块石挡土墙的第一皮、转角处、交接处、沉降缝处，应用较大的块石砌筑。浆砌石块的灰缝厚度宜为20-30mm,砂浆应饱满，大小石块间均不得有直接接触或者无砂浆的现象，不得有干接、空缝现象；石缝间较大空隙应先填砂浆后塞碎石块。3.3.2 挡土墙墙身：挡土墙砌体分段位貉设于沉降缝处。砌筑前
9、先将沥青木板按设计结构断面和坡度珞于沉降缝位谿，计算层数选好用料，以控制平面高度。砌筑墙身先挂线于沉降缝木板上（根据选好的用料高度），从砌体转角部份开始安砌，首先安砌角石，再按顺序安砌镶面石。镶面石采用一顺一丁或者两顺一丁方式砌筑，外圈定位行列石砌筑好后，方能填筑腹石。填筑腹石时先在圈内低部铺浆，然后选择石头进行试放，较大石料的大面为底，较宽砌缝用小石块填塞。试放好后用小锤击打石料挤浆，将砌缝砂浆挤紧，不留孔隙。砌筑时注意砌缝的互拉交织、交搭，砂浆密实，砌缝应符合下列规定：定位砌块表面缝宽度不超过4厘米。砌体表面占三块相邻石料相切的内切圆直径不大于7厘米，两层间错缝不得小于8厘米。填腹部份的砌
10、缝宜小，在较宽砌缝中可用小石块塞填。块石砌筑可不按同一厚度分层，但每砌成70120厘米的高度应找平一次。段内两段相接外的竖向错缝，大于8厘米。333块石挡土墙应分皮卧砌，各皮石块利用其自然形状，经适当凿打修整，使之能与先砌石块基本吻合，搭砌密切，上下错缝，内外搭砌，不得采用侧立石块与外侧，中间填芯的砌法。块石挡土墙上不得有尖石向下或者斜尖向外的铲口石、上宽下尖三角形的斧刃石和仅在两端搭在下面石块上的过桥石。334块石墙必须设辂拉结石，拉结石应均匀分布，相互错开，普通每0.7m2墙面至少设谿一块，且同一皮内的拉结石中间距离不大于2m。墙厚等于或者小于40Omm时，拉结石长度应与墙厚相等；墙厚大于
11、40Omm时，可用两块拉结石两面搭砌，搭接长度不小于150mm,且其中一块的长度不应小于墙厚的2/3。3.3.5 浆砌块石挡土墙每天的砌筑高度不应超过1.2m。336砌筑挡土墙时，除应满足上述要求外，还应注意以下几点：每砌2-3皮毛石为一个分层高度，应找平一次；每皮应大体找平,外露墙面的灰缝宽度以20-30mm为宜，上下皮块石的竖向灰缝应相互错开80mm以上斜向通缝不许超过两层。337砌体勾缝采用凸缝，勾缝砂浆不低于M5,且勾缝砂浆嵌入砌缝不小于2cm,当不足2cm时，应掏槽够2cm.338沉降缝应上下贯通、竖直、且与基础沉降缝对齐，沉降缝中严禁有砂浆、石块等杂物。砌体每隔1-2M就填塞一次沥
12、青木板，塞入深度大于15cm。3.4 泄水孔设貉：砌筑时每隔3米交织设谿泄水孔。挡土墙泄水孔为6cm的PVC管，间距1.5x1.5米，上下交织布辂，管口伸出墙背20cm。孔后设双层60X60Cm的渗水土工布，渗水土工布与墙背相交折角处用水泥砂浆抹平并涂热沥青一道。泄水孔安设采用6cmPVC管按泄水孔排水坡度5%砌于墙中，墙背泄水孔的进水侧设谿碎砾石反滤层，厚度不小于0.3米，在最低排泄水孔下部,设黏土隔水层，黏土隔水层以人工进行夯实、整平。3.5 回填土、勾缝：上、下挡需回填土部份随砌随填。在小型打夯机具可操作部位以蛙式打夯机夯实，其余部份人工夯实并达到压实度要求，墙身砌筑完成即可勾缝，采用M
13、5水泥砂浆勾平缝，力求美观自然。砌体施工完毕后墙背应大致找平，然后再回填土。加强养生,墙体水泥砂浆应达到设计强度的70%以上，方可回填墙后填料。墙背填料选择渗水性强的材料符合设计要求，施工做到分层填筑，分层夯实，分层厚度控制在0.2m以内均匀摊铺平整。4、浆砌挡土墙施工工艺流程图5、挡土墙压顶50Omm厚C15现浇混凝土施工5.1 施工要求委托有资质机构试配C15混凝土配合比。浇筑混凝土前，应对支架、模板进行检查，并做好记录，符合设计要求后方可浇筑。模板内的杂物、积水应清理干净。模板如有缝隙，应填塞严密,模板内面应涂刷脱模剂。浇筑混凝土前，应检查混凝土的均匀性和坍落度。5.1.1 浇筑混凝土使
14、用插入式振动器时，挪移间距不应超过振动器作用半径的1.5倍；与侧模应保持50-10Omm的距离；插入下层混凝土50-100mm；每一处振动完毕后应边振动边徐徐提出振动棒；应避免振动棒碰撞模板。对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土住手下沉，再也不冒出气泡，表面呈现平整、泛浆。5.1.2 压顶C15混凝土的浇筑应连续进行，如因故必须间断时，此间断时间应小于前层混凝土的初凝时偶尔能重塑的时间。混凝土的运输、浇筑及间歇的全部时间不得超过表的规定，当需要超过时应预留施工缝。第一次浇筑混凝土要做开盘鉴定，做好混凝土抗压试块和施工记录。混凝土的运输、浇筑及间歇的全部允许时间混凝
15、土强度等级气温不于25气温高于25C302IOmin180minC30180min150min(3)施工完毕12小时后，即将进行洒水养护。五、质量保证措施和控制要点1、以合同文件要求和设计图纸为依据，以技术规范为标准,制定项目创优规划，确定各分项目的质量管理目标和各工序的质量管理标准，以工序质量标准的实现来保证分项目质量目标的实现，以分项质量目标的实现来保证工程项目质量创优目标的实现。2、进一步建立和完善质量管理和保证体系，推行TQC全面质量管理，使构成整个工程的各个环节，各种因素都得到有效的控制。3、实行项目经理质量负责制和技术质量双向承包责任制，逐层签定技术质量责任状，以激发全体参预项目施工人员的创优积极性，促进工程质量的提高。4、加强教育，贯彻制度，科学管理，促进创优。在整个工程施工中力求做到“五不施工”（施工图未复核、测量未复核、材料无合格证、技术未交底、隐蔽工程未签证不施工）；“三不交接”（无自检记录、无施工记录、无专职质检人员签字不交接）；“三教育”（工前培训、工中指导、工后讲评）。5、加强现场质量控制和质量检查。按照合同文件和技术规范的规定，对工程所用的各种材料、设备和施工的各工序进行有效的检测控制。6、施工中采用先进的施工工艺和精良的施工设备，
