《测定泛碱量的两种方法.docx》由会员分享，可在线阅读，更多相关《测定泛碱量的两种方法.docx（2页珍藏版）》请在第壹文秘上搜索。

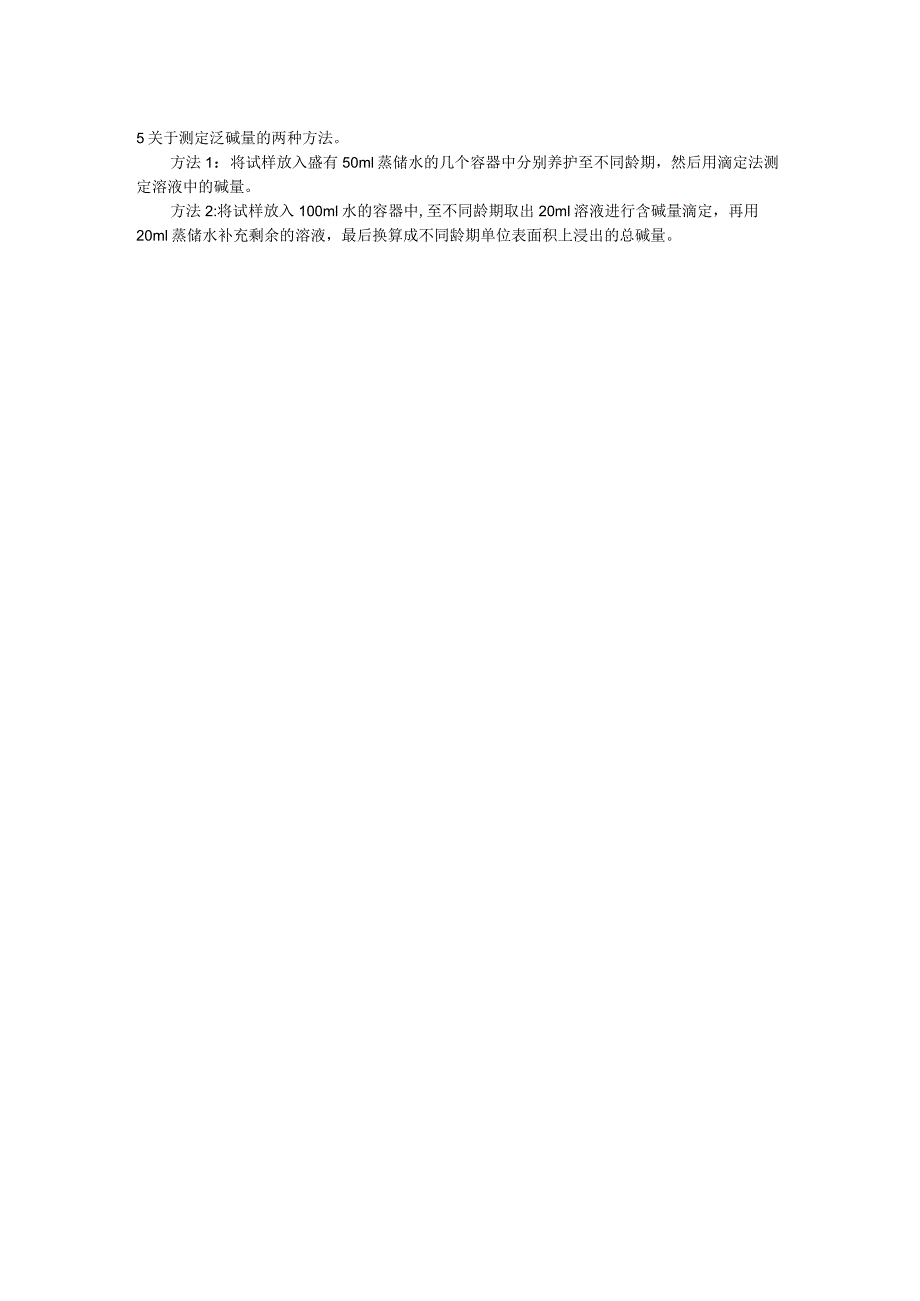

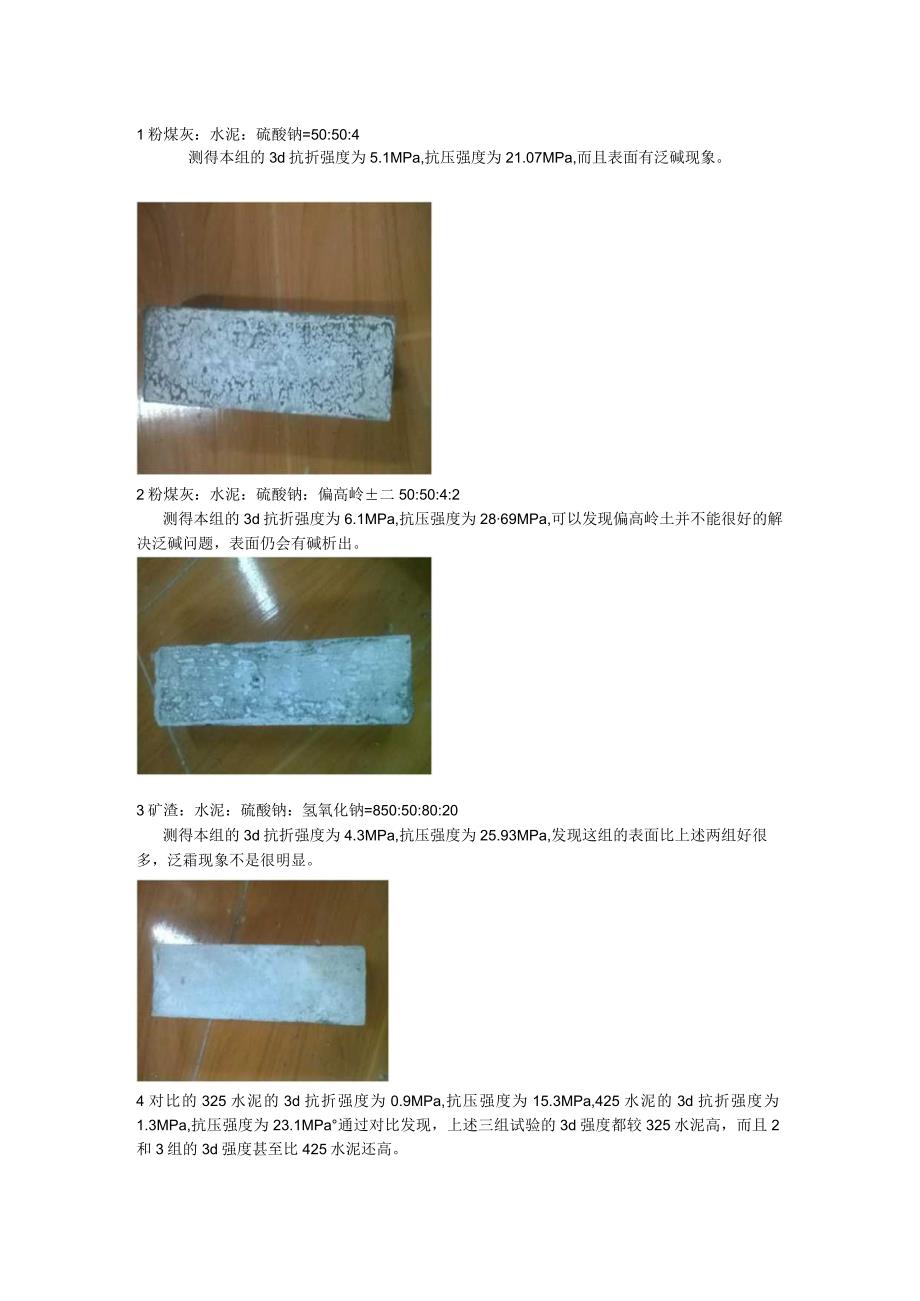

1粉煤灰：水泥：硫酸钠=50:50:4测得本组的3d抗折强度为5.1MPa,抗压强度为21.07MPa,而且表面有泛碱现象。2粉煤灰：水泥：硫酸钠：偏高岭二50:50:4:2测得本组的3d抗折强度为6.1MPa,抗压强度为2869MPa,可以发现偏高岭土并不能很好的解决泛碱问题，表面仍会有碱析出。3矿渣：水泥：硫酸钠：氢氧化钠=850:50:80:20测得本组的3d抗折强度为4.3MPa,抗压强度为25.93MPa,发现这组的表面比上述两组好很多，泛霜现象不是很明显。4对比的325水泥的3d抗折强度为0.9MPa,抗压强度为15.3MPa,425水泥的3d抗折强度为1.3MPa,抗压强度为23.1MPa通过对比发现，上述三组试验的3d强度都较325水泥高，而且2和3组的3d强度甚至比425水泥还高。5关于测定泛碱量的两种方法。方法1：将试样放入盛有50ml蒸储水的几个容器中分别养护至不同龄期，然后用滴定法测定溶液中的碱量。方法2:将试样放入100ml水的容器中,至不同龄期取出20ml溶液进行含碱量滴定，再用20ml蒸储水补充剩余的溶液，最后换算成不同龄期单位表面积上浸出的总碱量。
