《煅烧重烧镁粉.docx》由会员分享，可在线阅读，更多相关《煅烧重烧镁粉.docx（2页珍藏版）》请在第壹文秘上搜索。

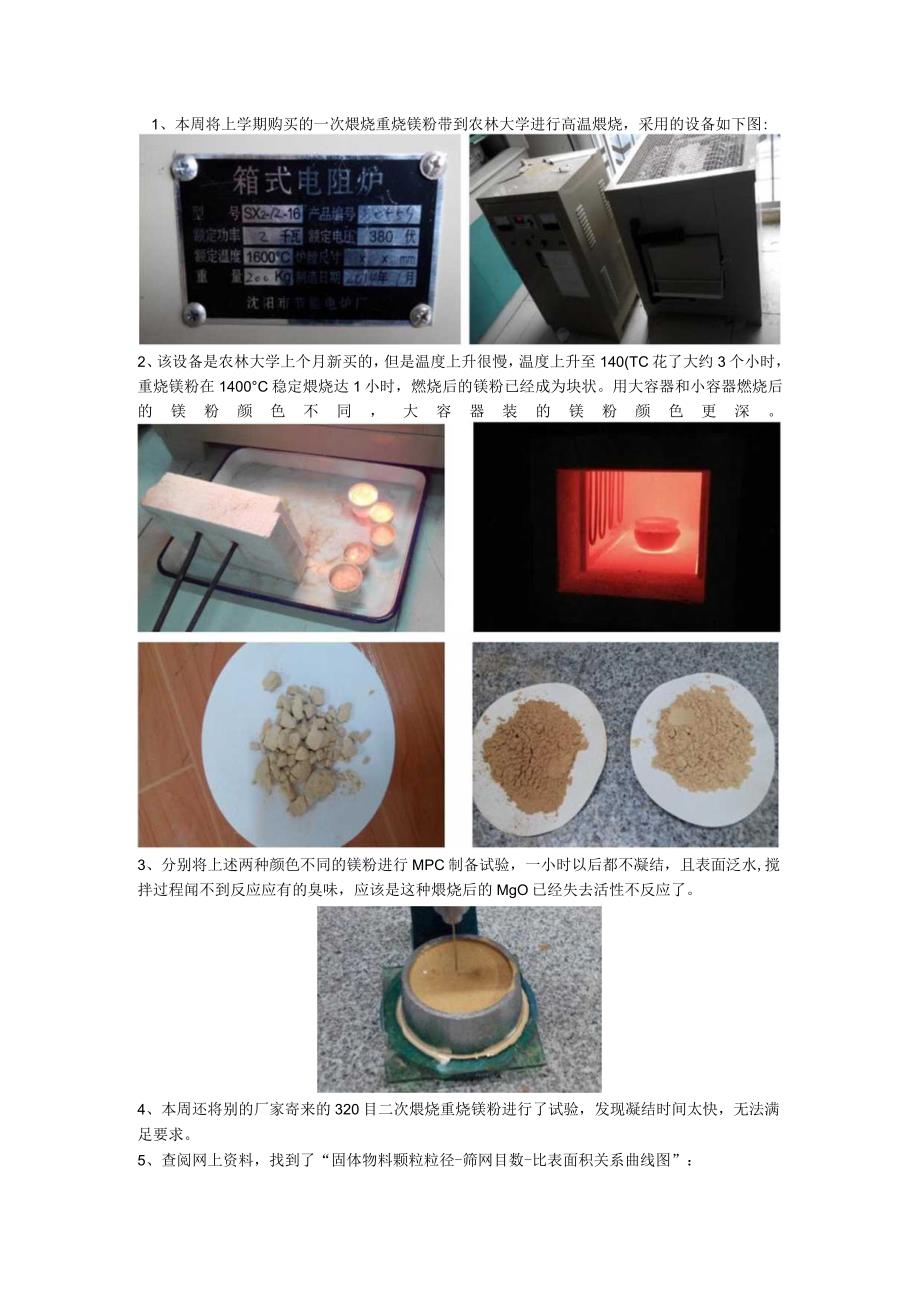

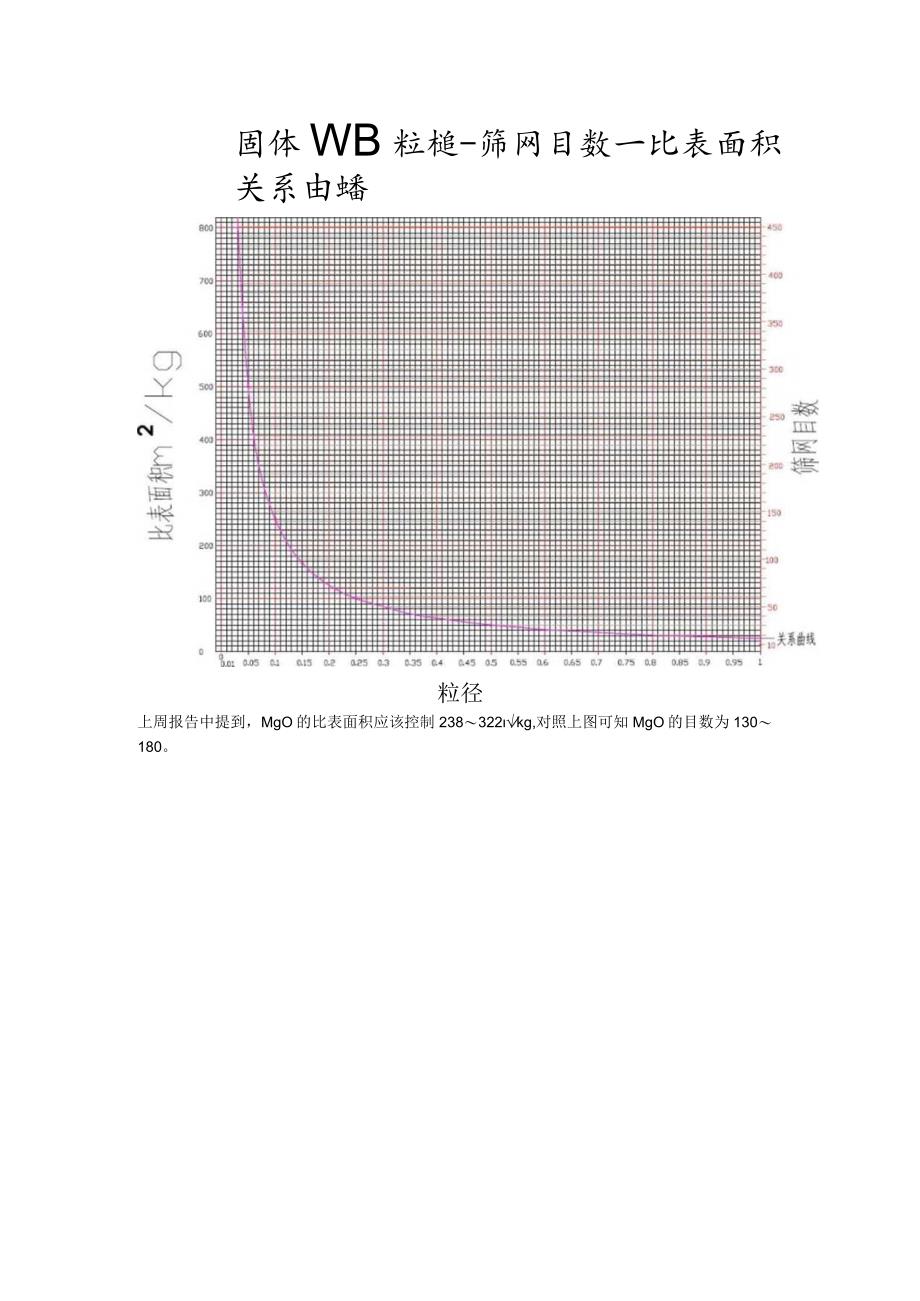

1、本周将上学期购买的一次煨烧重烧镁粉带到农林大学进行高温煨烧，采用的设备如下图:2、该设备是农林大学上个月新买的，但是温度上升很慢，温度上升至140(TC花了大约3个小时，重烧镁粉在1400C稳定煨烧达1小时，燃烧后的镁粉已经成为块状。用大容器和小容器燃烧后的镁粉颜色不同，大容器装的镁粉颜色更深。3、分别将上述两种颜色不同的镁粉进行MPC制备试验，一小时以后都不凝结，且表面泛水,搅拌过程闻不到反应应有的臭味，应该是这种煨烧后的MgO已经失去活性不反应了。4、本周还将别的厂家寄来的320目二次煨烧重烧镁粉进行了试验，发现凝结时间太快，无法满足要求。5、查阅网上资料，找到了“固体物料颗粒粒径-筛网目数-比表面积关系曲线图”：固体WB粒槌-筛网目数一比表面积关系由蟠粒径上周报告中提到，MgO的比表面积应该控制238322kg,对照上图可知MgO的目数为130180。
