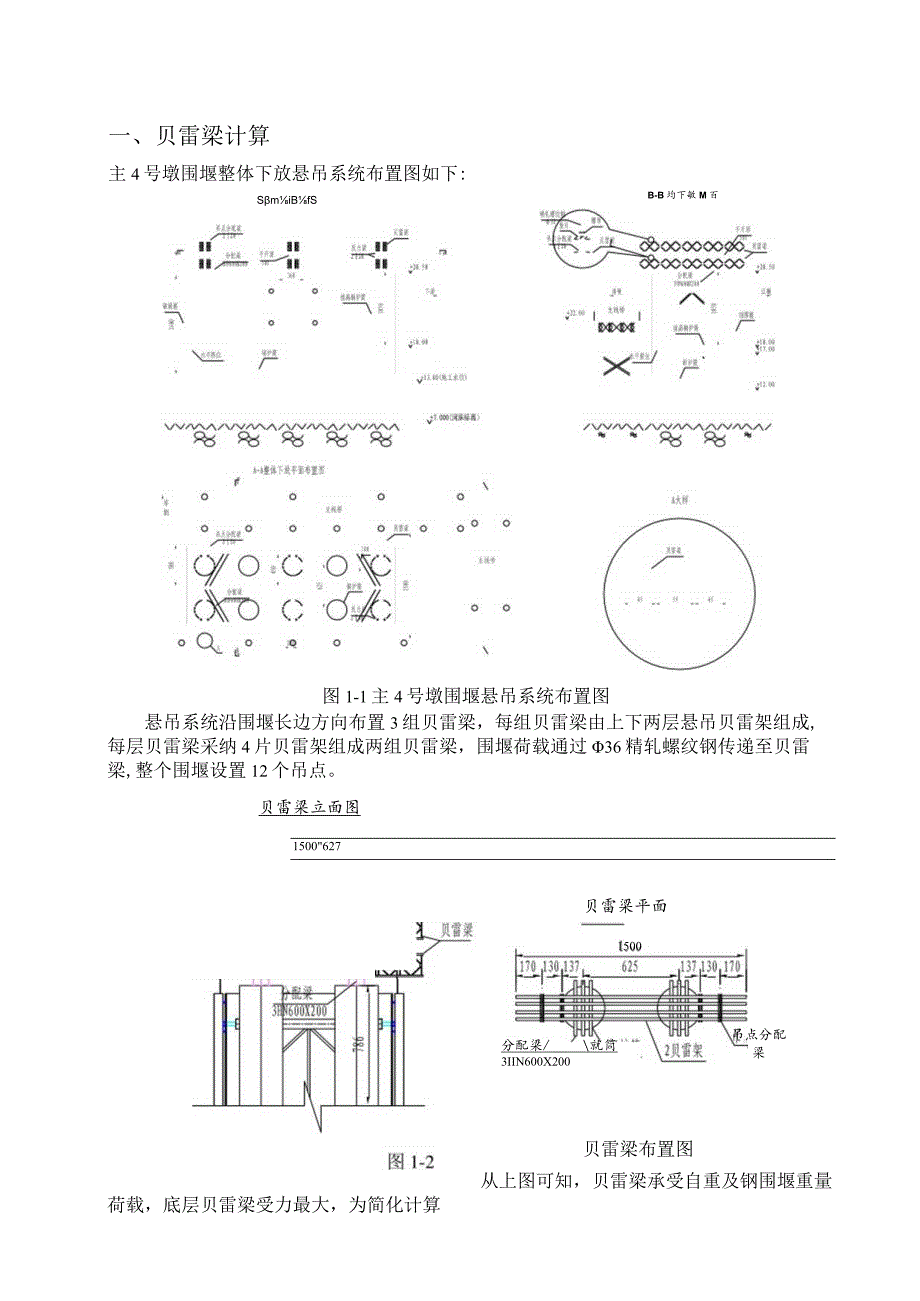

牛腿、悬吊系统计算.docx_第1页
第1页 / 共8页
牛腿、悬吊系统计算.docx_第2页
第2页 / 共8页
牛腿、悬吊系统计算.docx_第3页
第3页 / 共8页
牛腿、悬吊系统计算.docx_第4页
第4页 / 共8页
牛腿、悬吊系统计算.docx_第5页
第5页 / 共8页
牛腿、悬吊系统计算.docx_第6页
第6页 / 共8页
牛腿、悬吊系统计算.docx_第7页
第7页 / 共8页
牛腿、悬吊系统计算.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《牛腿、悬吊系统计算.docx》由会员分享,可在线阅读,更多相关《牛腿、悬吊系统计算.docx(8页珍藏版)》请在第壹文秘上搜索。

1、一、贝雷梁计算主4号墩围堰整体下放悬吊系统布置图如下:SmiBfSB-B均下敏M百年孤图1-1主4号墩围堰悬吊系统布置图贝雷梁平面图1500吊点分配梁2 20分配梁/就筒3IIN600X200悬吊系统沿围堰长边方向布置3组贝雷梁,每组贝雷梁由上下两层悬吊贝雷架组成,每层贝雷梁采纳4片贝雷架组成两组贝雷梁,围堰荷载通过36精轧螺纹钢传递至贝雷梁,整个围堰设置12个吊点。贝雷梁立面图1500627贝雷梁布置图从上图可知,贝雷梁承受自重及钢围堰重量荷载,底层贝雷梁受力最大,为简化计算全部荷载由12个吊点平均担当,即p=274327kg“=*=*X274327=22860.6kg22.9T考虑肯定的平

2、安系数,每个吊点承受的荷载按35T计算。式中:P悬吊系统总荷载;“一单个吊点承受的荷载。采纳清华高校结构力学求解器计算,贝雷梁受力图示见图13所示:700000700000图1-3贝雷梁计算模型图(单位:受力N,长度mm)经计算其剪力见图1-4所示:50.0018360.00-718360.00-747250.00图1-4(单位:受力N)悬吊梁承受的最大剪力为747.25kN,四片贝雷架可承受的最大剪力为:V=4245kN=980AN747.250V满意要求。经计算其弯矩见图1-5所示:-1975859375.00 -1975S59375.00-1975859375.00 -197585937

3、5.00理 0.00图1-5(单位:受力Nmm)从图中可见悬吊梁承受的最大弯矩值为1975.9kNm四片贝雷架可承受的弯矩为:M=4958kNm=3832kNml975.9kNm满意要求。故贝雷梁梁能够满意要求。二、围堰拼装平台牛腿计算主4号墩围堰拼装平台布置图如下:由好肝台文百忸CyO o OQ图1-6围堰拼装平台1、牛腿结构计算牛腿承受的力为钢围堰总重,由于牛腿布置位置较匀称,为简化计算,钢围堰的重量由14个牛腿平均担当。p=274327kg274Tn,-p=l-274T19.6T1414考虑肯定的平安系数p取28T。式中:p钢围堰总荷载;“一单个牛腿承受的荷载。Sifi牛用Z2004X.

4、OO,00 -430CO0.Q0-1808150.00J1图1-10弯矩图(单位:受力Nmm)从图中可见牛腿承受的最大弯矩值为364.8kNm,HW400X400型钢的弯应力为:二3648xl:=109.22蜘=145.OMp满意要求。W334010图1-11变形图牛腿端部最大变形量为10.55mm,故牛腿能够满意要求。2、HW400X400支撑型钢计算支撑型钢与牛腿所承受荷载一样,其结构图如下:经计算支撑梁变见图1-11所示:图1-12支撑型钢布置图采纳清华高校结构力学求解器计算,其受力计算图示见图1-13所示:2800001.72152*(1)1090.00640.00图1-13支撑梁计算

5、模型图(单位:受力N,长度mm)经计算其剪力见图1-14所示:图1-14(单位:受力N)支撑梁承受的最大剪力为177.9kN,HW400X400型钢的剪应力为:V1779IO3=一:r=S0MpM=85.OMp满意要求。A219.5l0经计算其弯矩见图1-15所示:图1-15(单位:受力Nmm)从图中可见支撑梁承受的最大弯矩值为133.5kNm,HW400X400型钢的弯应力为:=IS-K)-34.02=145.OMp满意要求。W3340103经计算支撑梁变见图1-16所示:图1-16变形图最大变形量为0.20mm,故支撑梁能够满意要求。(1)1450.00图1-8牛腿计算模型图(单位:受力N,长度mm)经计算其剪力见图1_9所示:
