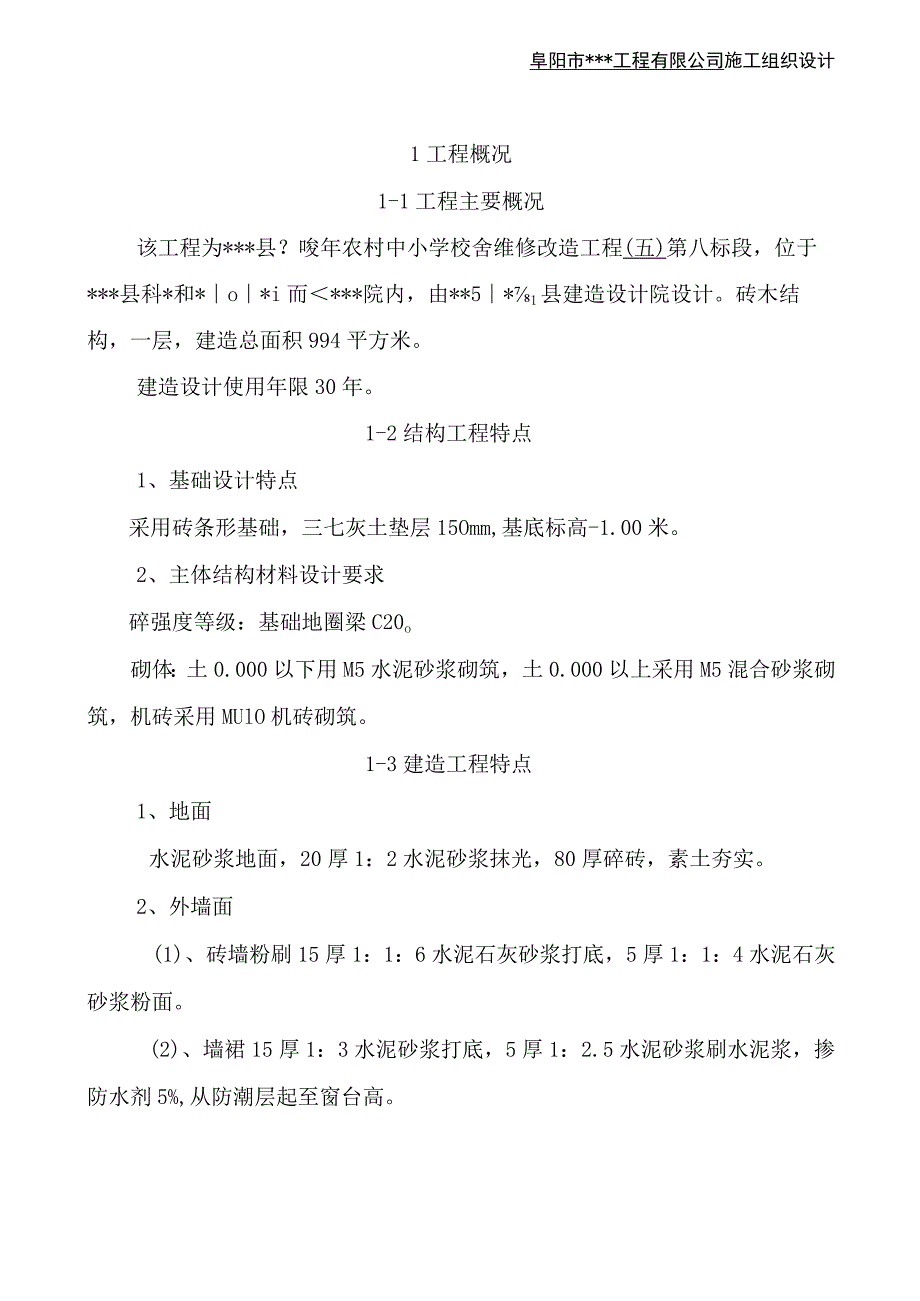

1、阜阳市*工程有限公司施工组织设计1工程概况1-1工程主要概况该工程为*县？唆年农村中小学校舍维修改造工程(五)第八标段，位于*县科*和*o*i而*院内，由*5*1县建造设计院设计。砖木结构，一层，建造总面积994平方米。建造设计使用年限30年。1-2结构工程特点1、基础设计特点采用砖条形基础，三七灰土垫层15Omm,基底标高-1.00米。2、主体结构材料设计要求碎强度等级：基础地圈梁C20o砌体：土0.000以下用M5水泥砂浆砌筑，土0.000以上采用M5混合砂浆砌筑，机砖采用MUlO机砖砌筑。1-3建造工程特点1、地面水泥砂浆地面，20厚1：2水泥砂浆抹光，80厚碎砖，素土夯实。2、外墙面(

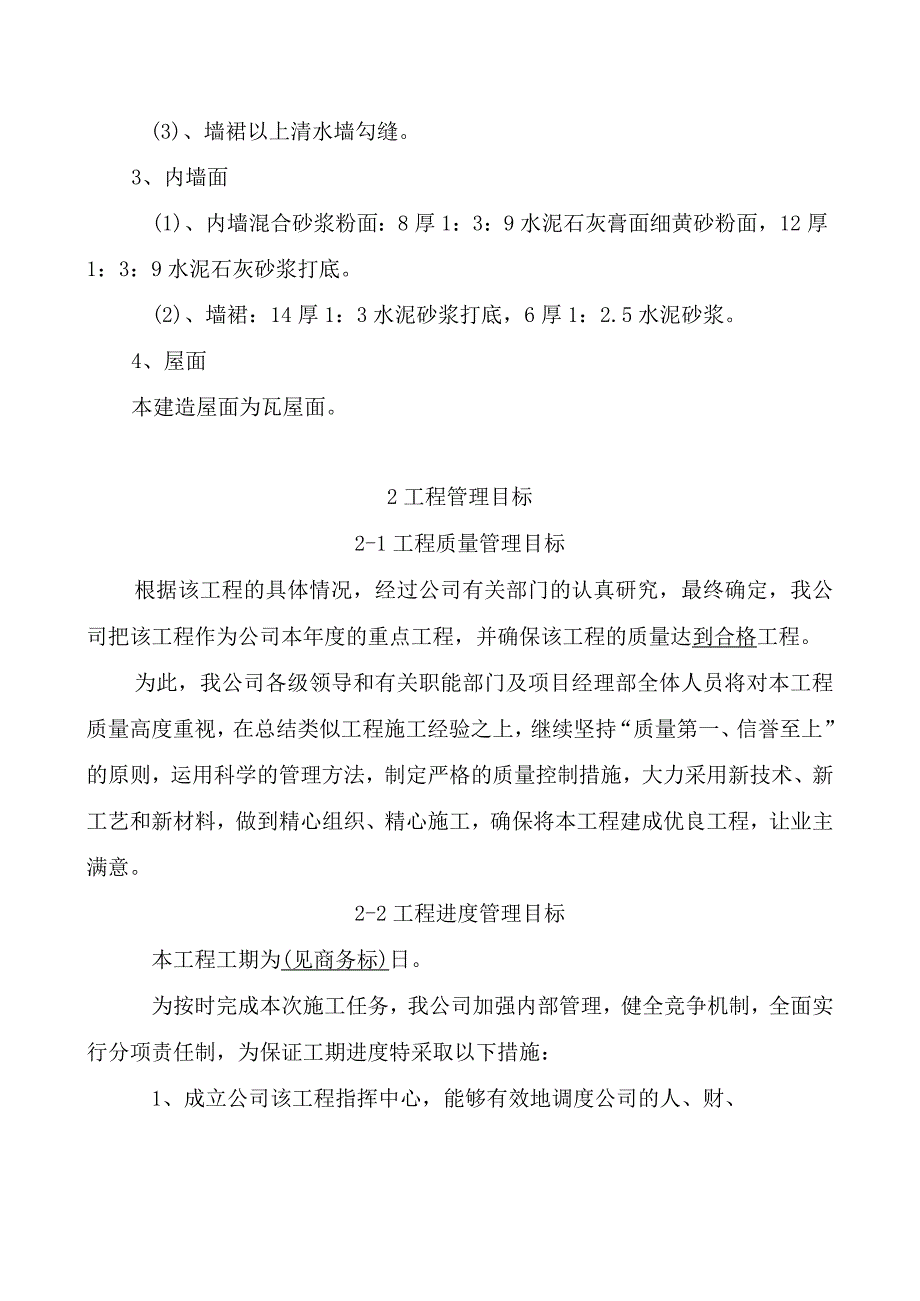

2、1)、砖墙粉刷15厚1：1：6水泥石灰砂浆打底，5厚1：1：4水泥石灰砂浆粉面。(2)、墙裙15厚1：3水泥砂浆打底，5厚1：2.5水泥砂浆刷水泥浆，掺防水剂5%,从防潮层起至窗台高。(3)、墙裙以上清水墙勾缝。3、内墙面(1)、内墙混合砂浆粉面：8厚1：3：9水泥石灰膏面细黄砂粉面，12厚1：3：9水泥石灰砂浆打底。(2)、墙裙：14厚1：3水泥砂浆打底，6厚1：2.5水泥砂浆。4、屋面本建造屋面为瓦屋面。2工程管理目标2-1工程质量管理目标根据该工程的具体情况，经过公司有关部门的认真研究，最终确定，我公司把该工程作为公司本年度的重点工程，并确保该工程的质量达到合格工程。为此，我公司各级领导

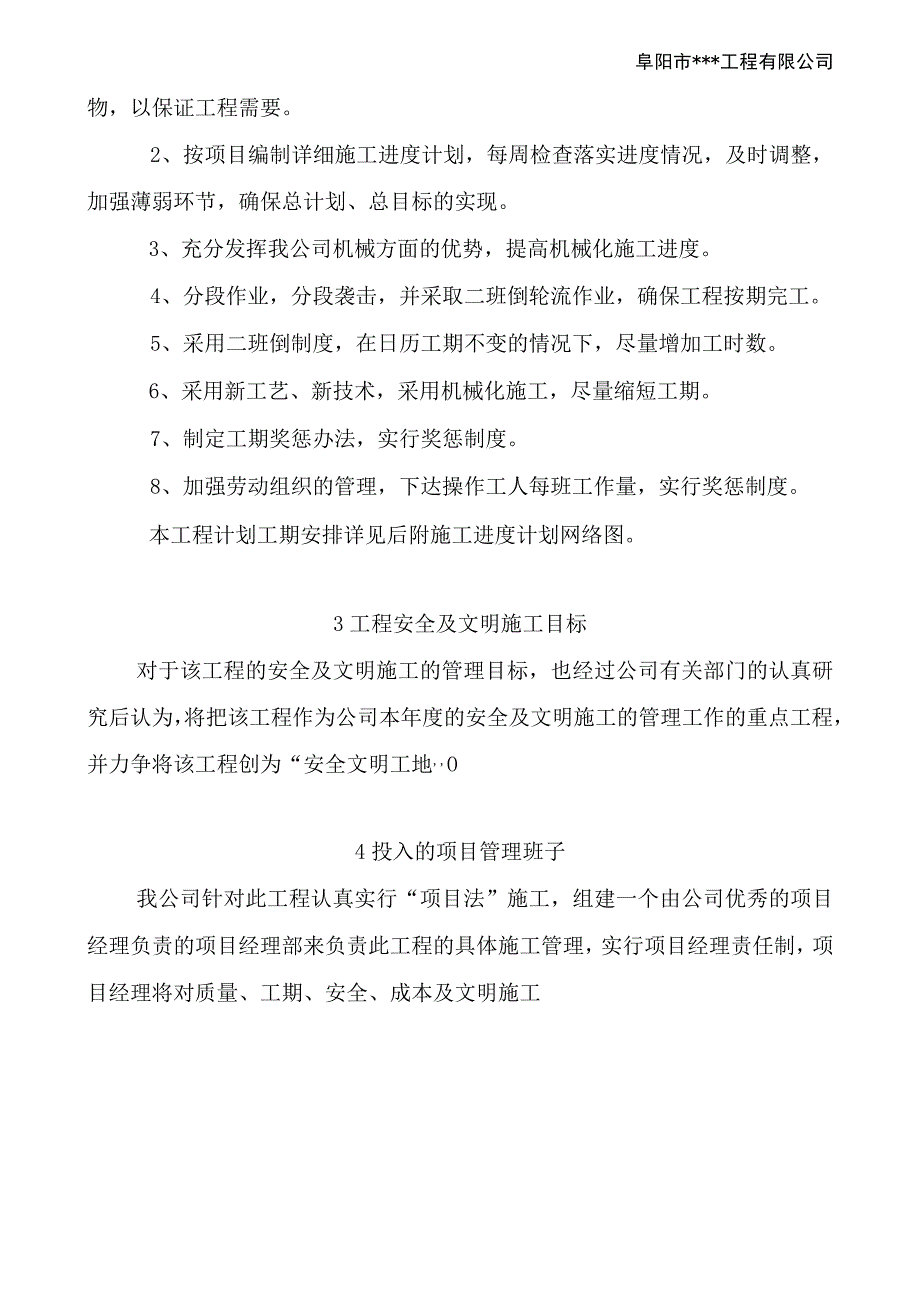

3、和有关职能部门及项目经理部全体人员将对本工程质量高度重视，在总结类似工程施工经验之上，继续坚持“质量第一、信誉至上”的原则，运用科学的管理方法，制定严格的质量控制措施，大力采用新技术、新工艺和新材料，做到精心组织、精心施工，确保将本工程建成优良工程，让业主满意。2-2工程进度管理目标本工程工期为(见商务标)日。为按时完成本次施工任务，我公司加强内部管理，健全竞争机制，全面实行分项责任制，为保证工期进度特采取以下措施：1、成立公司该工程指挥中心，能够有效地调度公司的人、财、阜阳市*工程有限公司物，以保证工程需要。2、按项目编制详细施工进度计划，每周检查落实进度情况，及时调整，加强薄弱环节，确保总
4、计划、总目标的实现。3、充分发挥我公司机械方面的优势，提高机械化施工进度。4、分段作业，分段袭击，并采取二班倒轮流作业，确保工程按期完工。5、采用二班倒制度，在日历工期不变的情况下，尽量增加工时数。6、采用新工艺、新技术，采用机械化施工，尽量缩短工期。7、制定工期奖惩办法，实行奖惩制度。8、加强劳动组织的管理，下达操作工人每班工作量，实行奖惩制度。本工程计划工期安排详见后附施工进度计划网络图。3工程安全及文明施工目标对于该工程的安全及文明施工的管理目标，也经过公司有关部门的认真研究后认为，将把该工程作为公司本年度的安全及文明施工的管理工作的重点工程，并力争将该工程创为“安全文明工地,O4投入的
5、项目管理班子我公司针对此工程认真实行“项目法”施工，组建一个由公司优秀的项目经理负责的项目经理部来负责此工程的具体施工管理，实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接领导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。4-1项目部组成人员姓名职务备注*项目经理施工经验丰富*技术负责人施工经验丰富*质量负责人施工经验丰富*质检员施工经验丰富*安全员施工经验丰富*施工员施工经验丰富4-2项目组织机构及管理流程图项目组织机构及管理流程图如下图所示:施工管理科5主要项目的施工方法及技术措施5-1施工测量放线1 工程
6、平面控制1.1 控制点的选取土方开挖前，要做好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和做好建造位置控制桩。控制点设在已有建造物墙上或者做地面控制桩。1.2 控制点的定位以建设单位指定的一个红线桩和一条红线边为准用直接测法，进行测设平面控制桩。经过闭合后达到要求精度，即为平面控制标桩。并据此测量出建造物各轴线。控制点测定后，在已有建造物墙上的，应用红三角标记和注明轴线号；地面上的控制点用碎浇筑成300300X100Omm桩，顶面复以200X200X4mm钢板，板面上刻十字作为桩点标志，并砌筑加以保护。2工程标高控制施工中，至少要设三个现场水准点，以控制和引侧建造物标高，并构成
7、闭合图形，以便闭合校核。根据现场情况设三个水准点桩（利用平面控制桩）。实际测设时，应用精度不低于S3级水准仪。士0.000以上标高引测，主要是沿结构外墙等向上竖直进行。水准标高应由三处向上引测，以便相互校核。三处用钢尺向上引测投点后，把水准仪架设好后，核测三点误差在3mm以内，再以引测点抄测标高。5-2基础工程基础工程的施工顺序：施工放线一挖土-三七灰土垫层一砖基础一回填土。5-3主体工程5-3-1砌筑工程1、砖的品种强度必须符合设计要求，在砌筑前一天浇水湿润，一般以浸入砖四边1.5cm为宜，含水率为1015%。砌筑前应每隔15米设皮数杆一道。2、基础墙砌筑前，基础垫层表面应清扫干净。先盘墙角
8、，每次盘角高度不应超过五层砖，随盘随靠平、吊直。3、基础墙上的各种预留孔洞及埋件、拉结筋按设计要求留置，避免事后凿墙打洞，影响墙体质量。4、砌体砂浆必须饱满密实，水平灰缝的砂浆饱满度不小于85%o水平灰缝应控制在812mm。5-3-2钢筋工程1、钢筋的配制与绑扎本工程所有钢筋均为复试合格的钢筋，并根据甲方提供的施工图纸及现行的规范、规程要求进行加工。钢筋进场必须根据施工进度计划，做到分期分批分别堆放，并做好钢筋的保护工作，避免锈蚀或者油污，确保钢筋保持洁净。钢筋的数量、规格、接头位置、搭接长度，间距应严格按施工图纸施工绑扎。2、钢筋绑扎质量要求：钢筋的品种与质量必须符合设计要求和有关规定。钢筋
9、的规格、尺寸、形状、数量、间距、锚固长度、接头位置必须任命设计要求和规范规定。3、钢筋工程技术措施：钢筋成品与半成品进场必须有出厂合格证及物理试验报告（复试合格证）,进场后必须挂牌，按规格分别堆放，使用时根据下料单对照图纸核对无误后方可使用。对钢筋要加强验收，验收重点为检查钢筋的品种、规格、数量、绑扎坚固、搭接长度等并认真填写隐蔽工程验收单交监理验收，做到万无一失。5-3-3混凝土工程1、碎所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证或者试验报告是否符合质量要求。2、碎的配合比、原材料计量、搅拌、养护和施工缝处理，必须符合施工规范规定。3、碎强度的试块取样、制作、养护和
10、试验要符合碎强度检验评定标准的规定。4、碎应振捣密实；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。5、养护：砂浇筑完毕后，应在12小时内加以覆盖和浇水，浇水次数应能保持碎有足够的润湿状态，养护期普通不少于14昼夜。注意成品保护。5-3-4模板工程1、模板支撑系统应有足够的强度和稳定性满足硅浇注的要求。2、现浇平板的模板表面平整度应符合要求，板缝密实，不大于23、模板支撑系统应有23道水平拉撑。4、承重模板应在与结构同条件养护的碎试块达到设计强度的70%以上时，方可拆模。5-4屋面工程平瓦规格符合设计要求、质量合格。平瓦翘曲不得超过4mm,不得有裂纹，瓦正面缺棱掉角的长度不得超过30mmo混等率不
11、得超过5%o挂瓦条的间距要根据平瓦的尺寸和一个坡面的长度经计算后确定。檐口第一根挂瓦条要保证瓦头出檐（或者出封檐板外）50-70mm；上下排平瓦的瓦头和瓦尾的搭扣长度为50-70mm；屋脊处两个坡面上最上两根挂瓦条，要保证挂瓦条后，两个瓦尾的间距在搭盖脊瓦时,脊瓦搭接瓦尾的宽度每边不小于40mmo木板基层上加铺油毡层的施工，油毡应平行屋脊自下而上的铺钉；檐口油毡应盖过封信板上边口10-2Omm；油毡长边搭接长度不小于70mm,短边搭接长度不小于150mm,搭边要钉住,不得翘边；上下两层短边搭接缝要错开500mm以上，油毡用压毡条垂直屋脊方向钉住，间距不大于500mm；要求油毡铺平铺直，压毡条钉
12、置牢靠，钉子不得直接在油毡上随意乱钉；油毡的毡面必须完整，不得有缺边破洞。平专运输堆放应避免多次倒运，要求平瓦长边侧立堆放。上瓦应待基层检验合格后方可上瓦，上瓦应特殊注意安全，如在屋架承重的屋面上，上瓦必须先后两坡同时一方向进行，以免屋架不均匀受力而变形。平瓦屋面施工时要注意接点泛水。5-5装饰工程1、基层处理：将基层表面的灰尘、污垢和油渍等清除干净，用沥青麻刀将门窗框与墙的间缝填塞严密，并用水泥浆嵌补平整密实，同时将脚手眼分层填实补平，将碎基体表面洗刷或者凿毛。2、检查墙平整度和垂直度，从房间的四角起吊垂直进行打点，每隔L21.5米打一个点，点子砂浆配合比和糙灰相同，点子砂浆凝固后进行冲筋，
13、筋两侧应割整齐，筋的上表面和找平层相平，随后用水泥砂浆做门口阳角和墙、柱转角的护角。护角高度在2m以上，每侧宽度5cmo护角为三遍成活，即两遍糙灰，一遍罩面灰。3、墙面抹灰前应洒水润湿，抹灰时用力抹压，将砂浆挤入墙缝中，达到糙灰和基层密切结合的目的。4、在挨近天棚的墙面上弹出水平线，作为抹灰厚度和阴角平直的控制线，同时拉线检查楼板底面平整度情况，对凹面较大的应划上记号作为刮糙灰重点加厚的目标，加厚层应分层找平，每层厚度不宜超过7o5、抹中层糙灰（找平层糙灰）：抹灰前用喷雾器喷水湿润表面，接着用混合砂浆补局部低凹不平之处，隔一夜再用混合砂浆抹找平层，先用软刮尺刮平，再用木抹子搓平表面，梁和天棚的
14、阴、阳角处，应用阴阳角尺通直，使楞角方正、整齐、角度一致。6.拟投入本工程的机械设备机械种类数量型号备注1井架2自有2砂搅拌机2350自有3砂浆搅拌机1自有4交流电焊机2自有5木工圆盘踞1自有6切割机2自有7水准仪1自有8插入式震动器2自有7.拟投入本工程的劳动力组合计划序号阶段需用各工种人数瓦工抹灰工木工钢筋工壮工油漆工1基础阶段251010252主体阶段402520253装饰阶段20510104室外阶段5208质量保证措施8-1建立质量管理机构公司坚决贯彻“百年大计、质量第一”的方针，坚固树立“预防为主”的思想。在施工过程中，通过各种形式，加强对参建职工的教育，不断提高工作责任心和质量意识，对质量问题坚决执行“三不放过”和一票否决制度精心组织、精心施工，确保工程质量达到优良。建立以公司总工程师为首的质量管理体系，全面控制施工项目的工程质量。为了充分发挥质量管理体系的作用，保证工程量优良，协调公司部门与项目经理部的关系，成立公司领导、项目有关人员参加的本工程施工质量控制小组控制在本工程的质量。8-2建立工程质量保证体系和质量检验系统在全面熟悉施工图，充分领会设计意图的前提下，建立以公司副总经理、总工程师为首的质量保证体系，全面控制施工的项目的工程质量。工程质量保证体系详见下页框图所示：1、施工前，技术负责人组织工长、内业员、质安员认真学习
