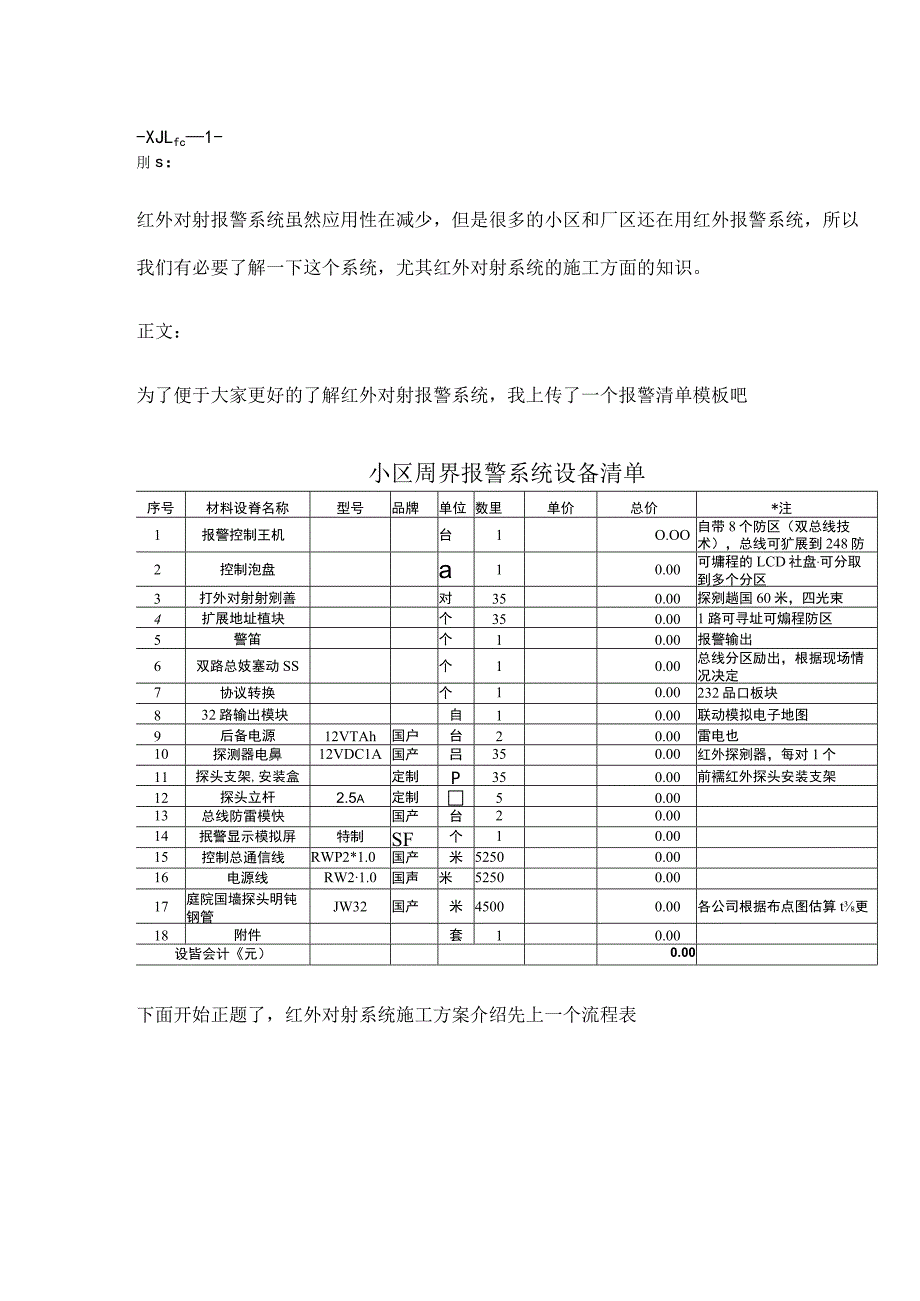

1、-XJLfc1-刖s：红外对射报警系统虽然应用性在减少，但是很多的小区和厂区还在用红外报警系统，所以我们有必要了解一下这个系统，尤其红外对射系统的施工方面的知识。正文：为了便于大家更好的了解红外对射报警系统，我上传了一个报警清单模板吧小区周界报警系统设备清单序号材料设脊名称型号品牌单位数里单价总价*注1报警控制王机台1O.OO自带8个防区（双总线技术），总线可犷展到248防区2控制泡盘a10.00可墉程的LCD社盘可分取到多个分区3打外对射射剜善对350.00探剜趟国60米，四光束4扩展地址植块个350.001路可寻址可煽程防区5警笛个10.00报警输出6双路总妓塞动SS个10.00总线分区励
2、出，根据现场情况决定7协议转换个10.00232品口板块832路输出模块自10.00联动模拟电子地图9后备电源12VTAh国户台20.00雷电也10探测器电鼻12VDC1A国产吕350.00红外探剜器，每对1个11探头支架,安装盒定制P350.00前襦红外探头安装支架12探头立杆2.5a定制.、50.0013总线防雷模快国产台20.0014抿警显示模拟屏特制SF个10.0015控制总通信线RWP2*1.0国产米52500.0016电源线RW21.0国声米52500.0017庭院国墙探头明钝钢管JW32国产米45000.00各公司根据布点图估算t更18附件套10.00设皆会计元）0.00下面开始

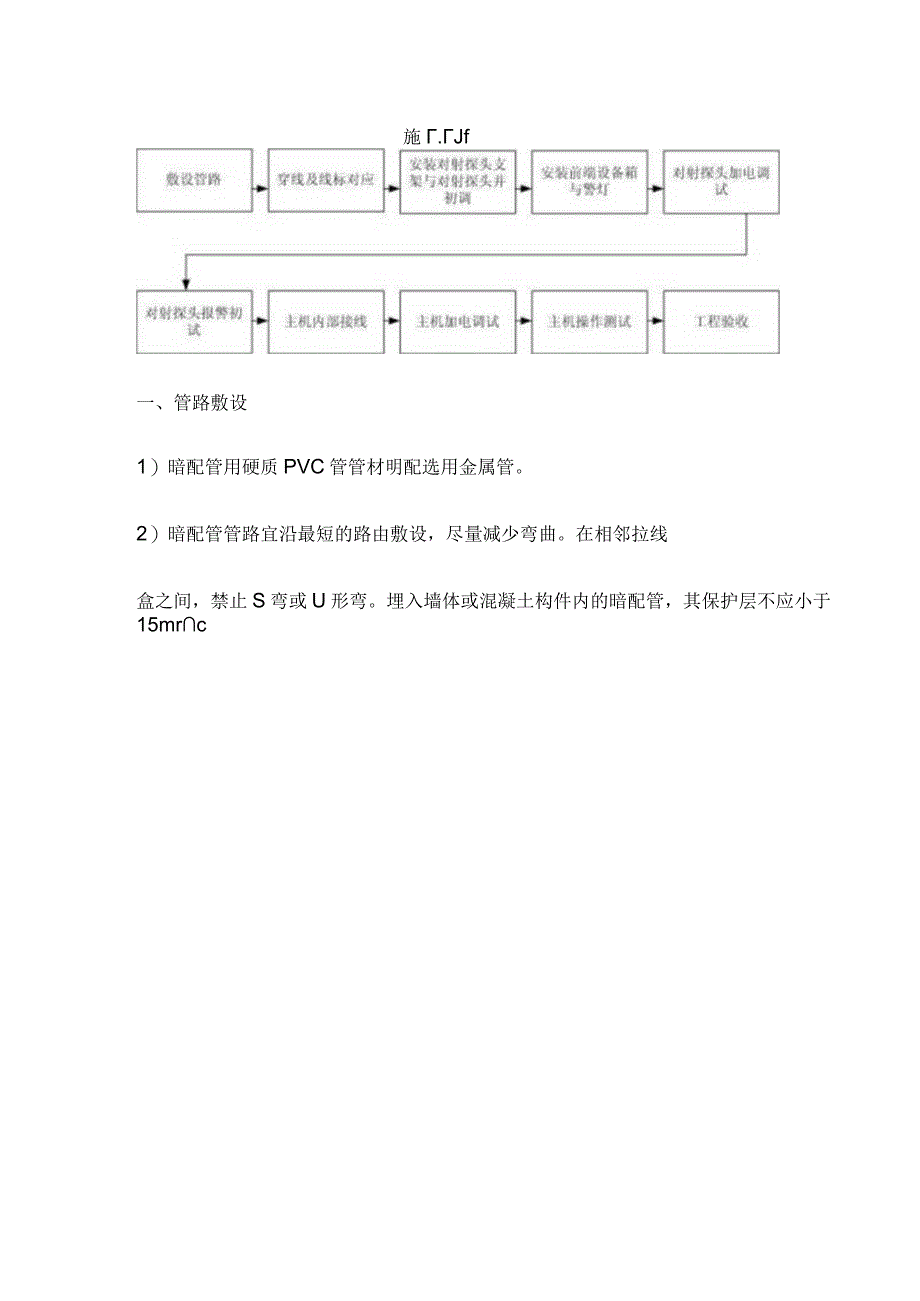

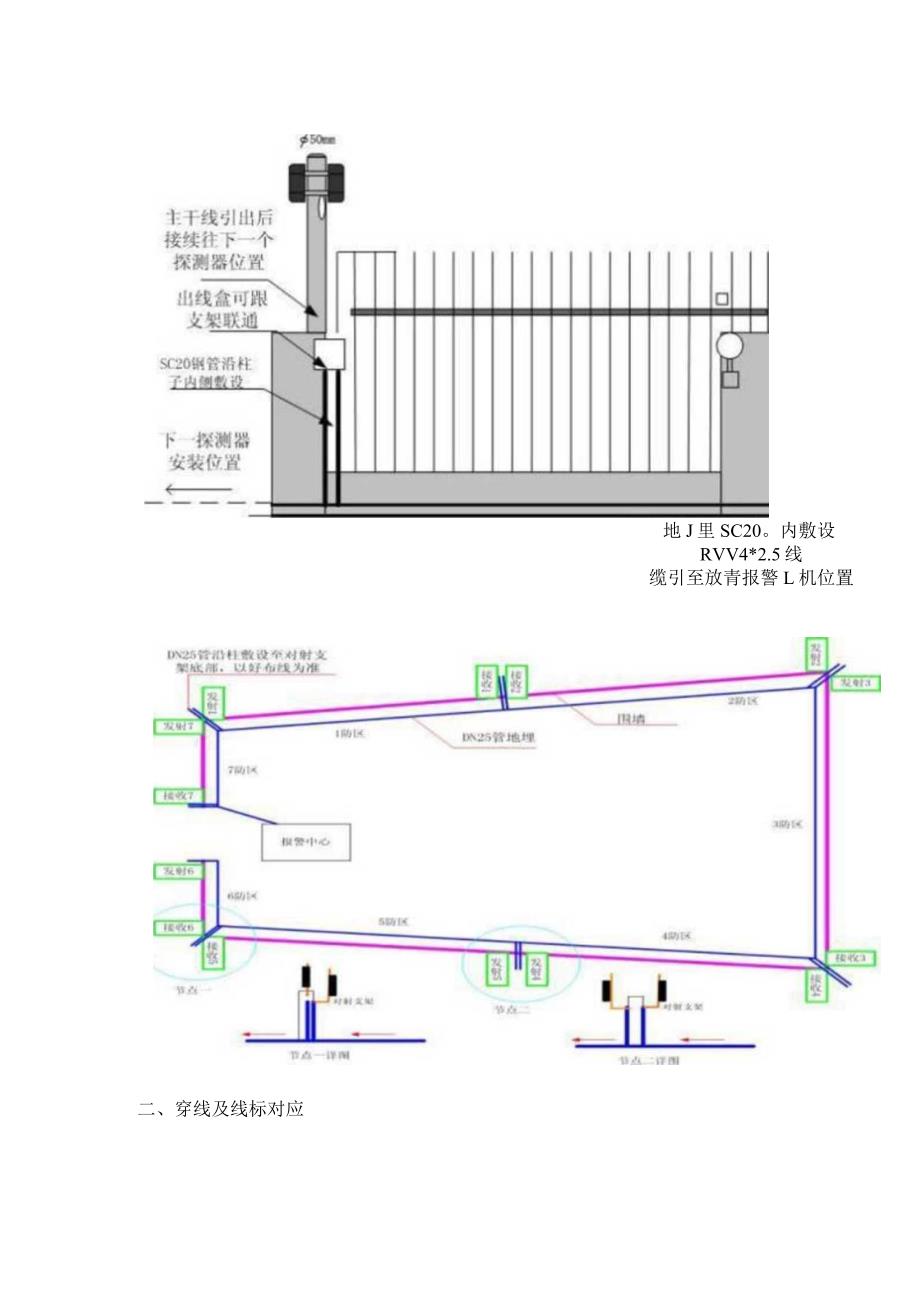

3、正题了，红外对射系统施工方案介绍先上一个流程表施.Jf一、管路敷设1）暗配管用硬质PVC管管材明配选用金属管。2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。在相邻拉线盒之间，禁止S弯或U形弯。埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mrc地J里SC20。内敷设RVV4*2.5线缆引至放青报警L机位置二、穿线及线标对应1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MQ,测试合格后方可敷设。2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.3）管内线缆不得有接头，接头必须在盒（箱）处连接。4）所敷设的线缆两端必须做好标记。5）
4、线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m,并不得将线缆直接裸露。SC20管内敷设MV4V.S汽慎川至放宜报警上机位置三、红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯IOmm15mm（注意不要碰掉线号套管），将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。固定要牢固可靠。2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。3）-台防停电电源可带10对红外对射接口，若传输距离超过20Om应分段加装电源；红外对射
5、探头需单独供电。其他有关要求见产品说明书。4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。XrQn7Q.WUflUn+nW苦心”引 人也占网件力中常同，UUTTFSiI4。HIM 芟府 AG U7主动红外对射（周界防范系统）的安装调试指南-、红外对射的安装方法（一）支柱式安装（详见图纸）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上
6、的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。支柱的形状可以是“1”字形、“Z”字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。（三）红外对射安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50Cm以上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25
7、cm,以减少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能力比双光束强，双光束又比单光束强。侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。这种方式能避开小鸟、小猫的活动干扰。每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。用户应根据自己建筑物的特点和防盗要求加以选用。（四）特别提醒1 .线路绝对不能明敷，必须穿管暗设，这是红外对射工作安全性的最起码的要求。2 .安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30cm,这一点在围墙以弧形拐弯的地方需特别注意。3 .配线接好后，请用万用表的电阻档测试探头的电
8、源端、端子，确定没有短路故障后方可接通电源进行调试。二、红外对射的工程调试（一）投光器光轴调整打开探头的外罩，把眼睛对准瞄准器，观察瞄准器内影响的情况，探头的光学镜片可以直接用手在180。范围内左右调整，用螺丝刀调节镜片下方的上下调整螺丝，镜片系统有上下12。的调整范围，反复调整使瞄准器中对方探测器的影响落入中央位置。在调整过程中注意不要遮住了光轴，以免影响调整工作。投光器光轴的调整对防区的感度性能影响很大，请一定要按照正确步骤仔细反复调整。（二）受光器光轴调整第一步：按照投光器光轴调整”一样的方法对受光器的光轴进行初步调整。此时受光器上红色警戒指示灯熄灭，绿色指示灯长亮，而且无闪烁现象，表示
9、套头光轴重合正常，投光器、受光器功能正常。第二步：受光器上有两个小孔，上面分别标有和“一“，用于测试受光器所感受的红外线强度，其值用电压来表示，称为感光电压。将万用表的测试表笔（红”+“、黑“一”）插入测量受光器的感光电压。反复调整镜片系统使感光电压值达到最大值。这样探头的工作状态达到了最佳状态。注意事项：四光束探测器有两组光学系统，需要分别遮住受光器的上、下镜片，调整至上、下感光电压值一致为止。较古老的四光束探测器两组光学系统是分开调节，由于涉及到发射器和接受器两个探头共四个光学系统的相对应关系，调节起来相当困难，需要特别仔细调节，处理不当就会出现误报或者防护死区。ABH四光束探测器已把两个
10、部分整合为一体调节，工程施工容易多了。（三）遮光时间调整在受光器上设有遮光时间调节钮，一般探头的遮光时间在50ms500ms间可调，探头在出厂时，工厂里将探头的遮光时间调节到一个标准位置上，在通常情况下，这个位置是一种比较适中的状态，都考虑了环境情况和探头自身的特点，所以没有特殊的原因，也无须调节遮光时间。如果因设防的原因需要调节遮光时间，以适应环境的变化。一般而言，遮光时间短，探头敏感性就快，但对于像飘落的树叶、飞过的小鸟等的敏感度也强，误报警的可能性增多。遮光时间长，探头的敏感性降低，漏报的可能性增多。工程师应根据设防的实际需要调整遮光的时间。（四）与防盗主机的链接探头设定后，将防拆开关接
11、入防区输入回路中，联线完毕，盖上探头的外壳，拧紧紧固螺丝。要求在防盗主机上该防区警示灯无闪烁、不点亮,防区无报警指示输出。表示整个防区设置正常。否则，要对线路进行检查，对探头进行重新调试，重新对防区状态进行确定。（五）防盗性能测试防区工作状态正常后，应根据设防的要求，用与防范相似的所有可能尺寸，形状的物体，用不同的速度、不同的方式遮挡探头的光轴，在报警现场用无线对讲机与控制中心联系，检验报警情况是否正常，同时要仔细留心报警主机上有没有闪动或不稳定状态。以免给报警系统留下隐患。我们口头上把这个过程称为发炮试验。做发炮试验的目的就是要测试防区能否具有正常报警的能力，测试防区防护的范围是否能达到预定的要求，是否存在防护死区。四、周界对射的日常维护探测器在日常工作中，由于长期工作在室外，因此不可避免地受到大气中粉尘、微生物以及雪、霜、雾的作用，长久以往，在探测器的外壁上往往会堆积一层粉尘样的硬壳，在比较潮湿的地方还会长出一层厚厚的薛苔，有时候小鸟也会把排泄物拉到探测器上，这些东西会阻碍红外射线的发射和接受，造成误报警。在日本的用户通常会委托工程公司维护,通常是在一个月左右蘸上清洁剂清洗干净每一个探测器的外壳，然后擦干。大家建立了良好的信用关系，都会尽心尽力地做好这一工作。除了清洁探测器外壳，每隔一个月要做一次发炮实验，检验防盗系统的报警性能。薛哥总结：
