《镁水泥耐水性试验.docx》由会员分享，可在线阅读，更多相关《镁水泥耐水性试验.docx（16页珍藏版）》请在第壹文秘上搜索。

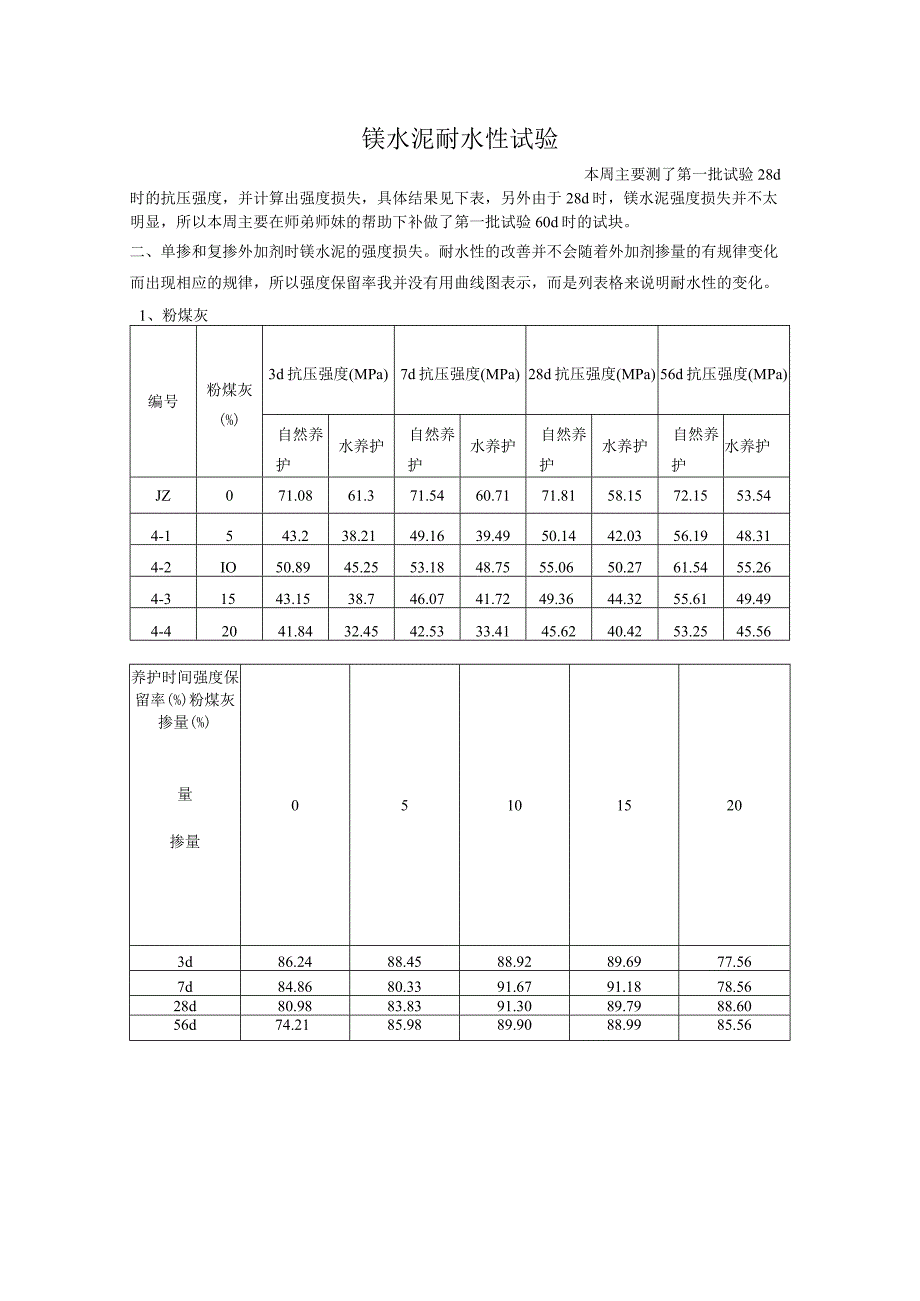

1、镁水泥耐水性试验本周主要测了第一批试验28d时的抗压强度，并计算出强度损失，具体结果见下表，另外由于28d时，镁水泥强度损失并不太明显，所以本周主要在师弟师妹的帮助下补做了第一批试验60d时的试块。二、单掺和复掺外加剂时镁水泥的强度损失。耐水性的改善并不会随着外加剂掺量的有规律变化而出现相应的规律，所以强度保留率我并没有用曲线图表示，而是列表格来说明耐水性的变化。1、粉煤灰编号粉煤灰(%)3d抗压强度(MPa)7d抗压强度(MPa)28d抗压强度(MPa)56d抗压强度(MPa)自然养护水养护自然养护水养护自然养护水养护自然养护水养护JZ071.0861.371.5460.7171.8158.
2、1572.1553.544-1543.238.2149.1639.4950.1442.0356.1948.314-2IO50.8945.2553.1848.7555.0650.2761.5455.264-31543.1538.746.0741.7249.3644.3255.6149.494-42041.8432.4542.5333.4145.6240.4253.2545.56养护时间强度保留率(%)粉煤灰掺量(%)量掺量051015203d86.2488.4588.9289.6977.567d84.8680.3391.6791.1878.5628d80.9883.8391.3089.7988.

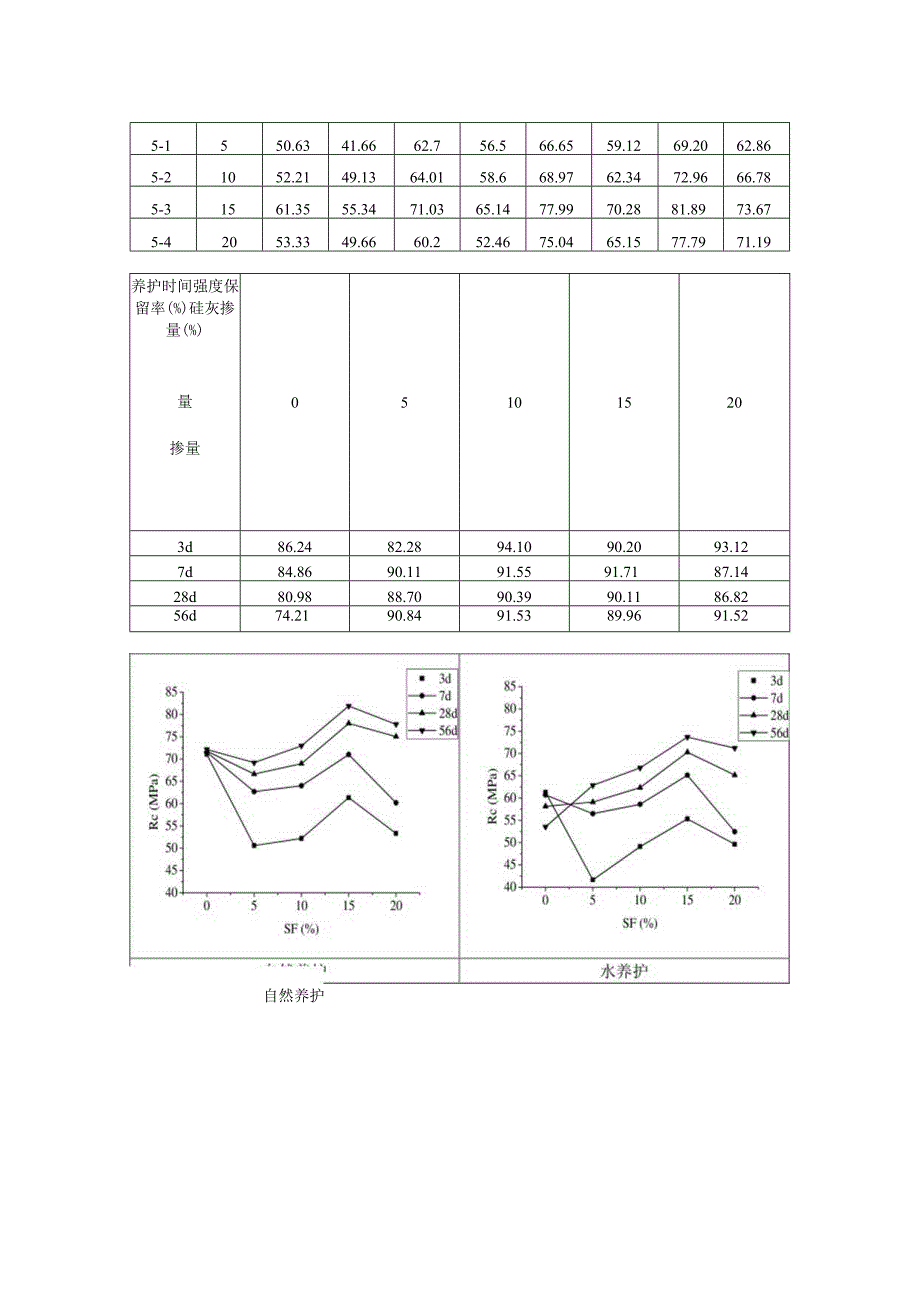

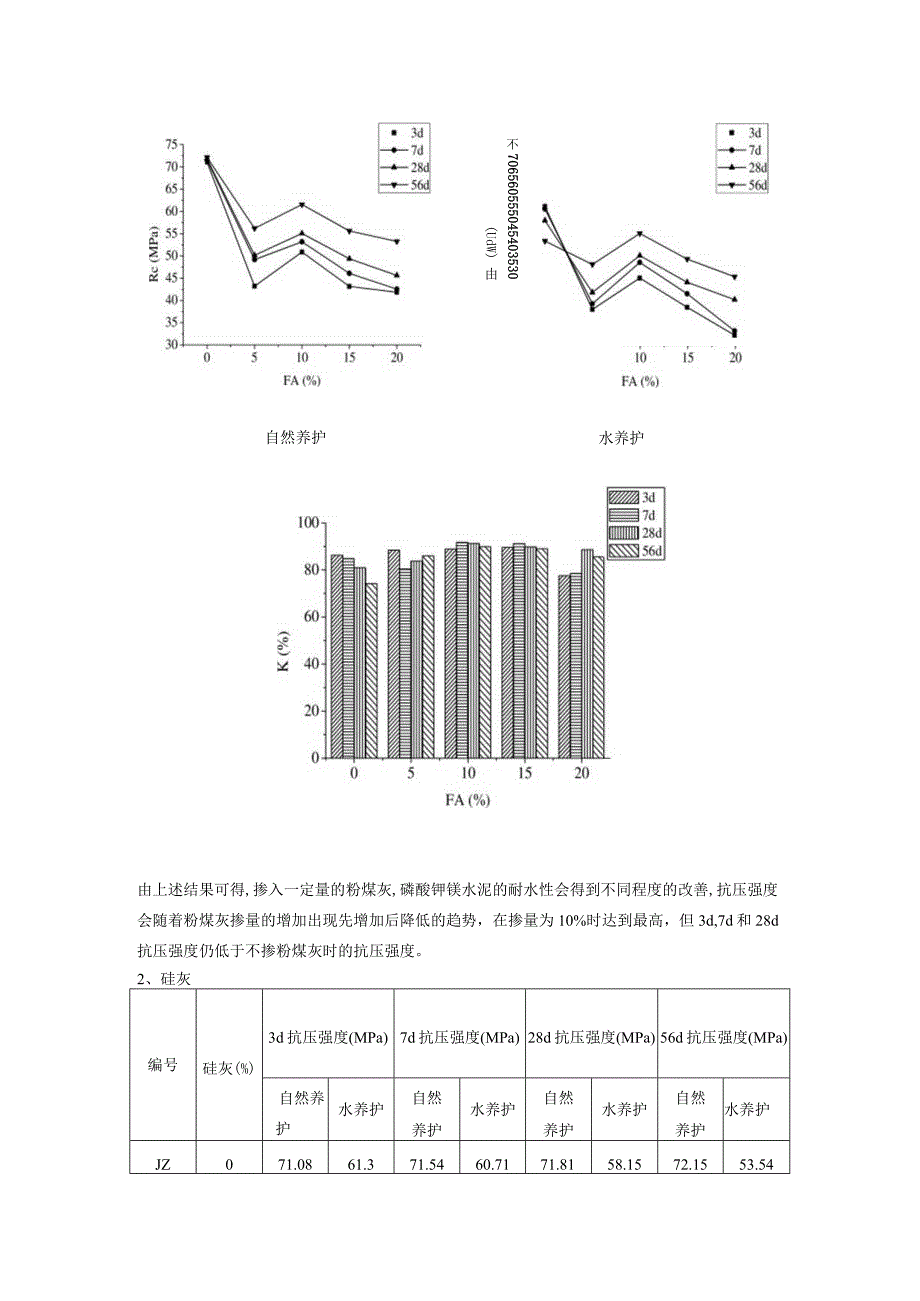

3、6056d74.2185.9889.9088.9985.56(UdW) 由不706560555045403530自然养护水养护由上述结果可得,掺入一定量的粉煤灰,磷酸钾镁水泥的耐水性会得到不同程度的改善,抗压强度会随着粉煤灰掺量的增加出现先增加后降低的趋势，在掺量为10%时达到最高，但3d,7d和28d抗压强度仍低于不掺粉煤灰时的抗压强度。2、硅灰编号硅灰(%)3d抗压强度(MPa)7d抗压强度(MPa)28d抗压强度(MPa)56d抗压强度(MPa)自然养护水养护自然养护水养护自然养护水养护自然养护水养护JZ071.0861.371.5460.7171.8158.1572.1553.545-
4、1550.6341.6662.756.566.6559.1269.2062.865-21052.2149.1364.0158.668.9762.3472.9666.785-31561.3555.3471.0365.1477.9970.2881.8973.675-42053.3349.6660.252.4675.0465.1577.7971.19养护时间强度保留率(%)硅灰掺量(%)量掺量051015203d86.2482.2894.1090.2093.127d84.8690.1191.5591.7187.1428d80.9888.7090.3990.1186.8256d74.2190.8491
5、.5389.9691.52自然养护Oo8020三三=三=三=_=_60三=三=三=O C1SF15203d7d28%6由上述试验结果可以得出：在磷酸钾镁水泥净浆中掺入一定量的硅灰，会使磷酸钾镁水泥耐水性得到一定程度的改善，抗压强度会随着硅灰掺量的增加出现先增加后减小的趋势，在硅灰掺量为15%时，水泥的抗压强度达到最高，在7d时，无论是在自然养护或水养护条件下，其抗压强度都已基本达到并超过未掺加硅灰时抗压强度。破坏时，破坏模式为爆裂成很多小碎块，破坏时声音很大。而且在掺量为20%时，流动性很小，导致试块内部结构不密实。3、AICI3编号AICI3(%)3d抗压强度(MPa)7d抗压强度(MPa)
6、28d抗压强度(MPa)56d抗压强度(MPa)自然养护水养护自然养护水养护自然养护水养护自然养护水养护JZ071.0861.371.5460.7171.8158.1572.1553.546-10.2554.3846.8458.848.2159.2150.1261.4452.226-20.556.2449.759.8453.8460.1154.1663.1456.776-30.7547.2844.8152.9447.3554.7348.9857.3551.176-4141.5237.5946.794351.5346.8254.584930养护时间强度保留率(%)AICI3掺量(%)量00.25
7、0.50.751掺量3d86.2486.1388.3794.7890.537d84.8681.9989.9789.4491.9028d80.9884.6590.1089.4990.8656d74.2184.9989.9189.2290.333d-7d1-28d-56d(Edad,b0.250.500.751.00AIC)3(%)75706560555045403575-IJO-65-60-55-50-45-40-350.000.250.500.751.00AIC13(%)自然奔投水养护100-80-60-。40-20-0-=三=三=三=三=UT112Sd0.000.250.500.751.00
8、A1C13(%)由上述结果可以得出：掺入定量的AICb,磷酸钾镁水泥的耐水性会得到不同程度的提高，但是其抗压强度会有所降低，最终其28d时的抗压强度仍没有达到未掺加AiCI3时净浆的抗压强度。可能是因为在掺量为0.5%时，AICb反应较充分，在超过0.5%时，多余的AICI3晶体成为杂质，使其强度有所降低。4、FeSO4编号FeSO4(%)3d抗压强度(MPa)7d抗压强度(MPa)28d抗压强度(MPa)56d抗压强度(MPa)自然养护水养护自然养护水养护自然养护水养护自然养护水养护JZ071.0861.371.5460.7171.8158.1572.1553.547-10.2553.784
9、8.7258.2151.2160.6852.8762.2554.157-20.551.7444.8356.150.8358.7752.4960.5453.427-30.7552.8443.9453.4548.3257.8650.8559.8952.367-4156.347.4357.2351.9565.0257.4966.2858.72养护时间强度保留率(%)FeSo4掺量(%)(%)量掺量00.250.50.7513d86.2490.5986.6483.1684.257d84.8687.9790.6190.4090.7728d80.9887.1389.3187.8888.4256d74.21
10、86.9988.2487.4388.59乃70656055504540cdw)。75-70-65-60-55-50-45- 3d I -7d -*-28d *- 56d0.000.250.500.751.00FeSO4 (%)40-I,：,I,I0.000.250.500.751.00FeSO4 (%)自然养护水养护- 4 - . * - - 1008060402000.500.75FeSO4 (%)掺加一定量的FeSO4,磷酸钾镁水泥的耐水性能得到不同程度的改善，但是其抗压强度会有所降低，最终其28d时的抗压强度仍没有达到未掺加FeS(时净浆的抗压强度。5、杜拉纤维编号杜拉纤维(%。)3d抗
11、压强度(MPa)7d抗压强度(MPa)28d抗压强度(MPa)56d抗压强度(MPa)自然养护水养护自然养护水养护自然养护水养护自然养护水养护JZ071.0861.371.5460.7171.8158.1572.1553.548-10.550.7443.4952.9744.8555.9448.5359.6951.508-2151.2246.7256.8550.2257.9152.5561.3055.868-3254.1247.2758.5153.3159.5756.1164.0659.818-42.555.8150.0560.355.5261.1858.5365.1661.养护时间强度保留率(%)杜拉纤维掺量(%0)(%)量掺量00.5122.53d86.2485.7191.2187.3489.687d84.8684.6788.3491.1192.0728d80.9886.7590.7494.1995.6756d74.2186.2891.1393.3793.62Rc(MPa)55m邙星W3dI-7d-*-28dRc(MPa)3d-7d-2Sd56dJtxlr0：00：5LOL52.02.5PP(淘0.00.51.0
