镍渣胶凝材料的水胶比试验.docx

上传人:p** 文档编号:344807 上传时间:2023-08-03 格式:DOCX 页数:3 大小:57.35KB
下载 相关 举报
镍渣胶凝材料的水胶比试验.docx_第1页
第1页 / 共3页
镍渣胶凝材料的水胶比试验.docx_第2页
第2页 / 共3页
镍渣胶凝材料的水胶比试验.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《镍渣胶凝材料的水胶比试验.docx》由会员分享,可在线阅读,更多相关《镍渣胶凝材料的水胶比试验.docx(3页珍藏版)》请在第壹文秘上搜索。

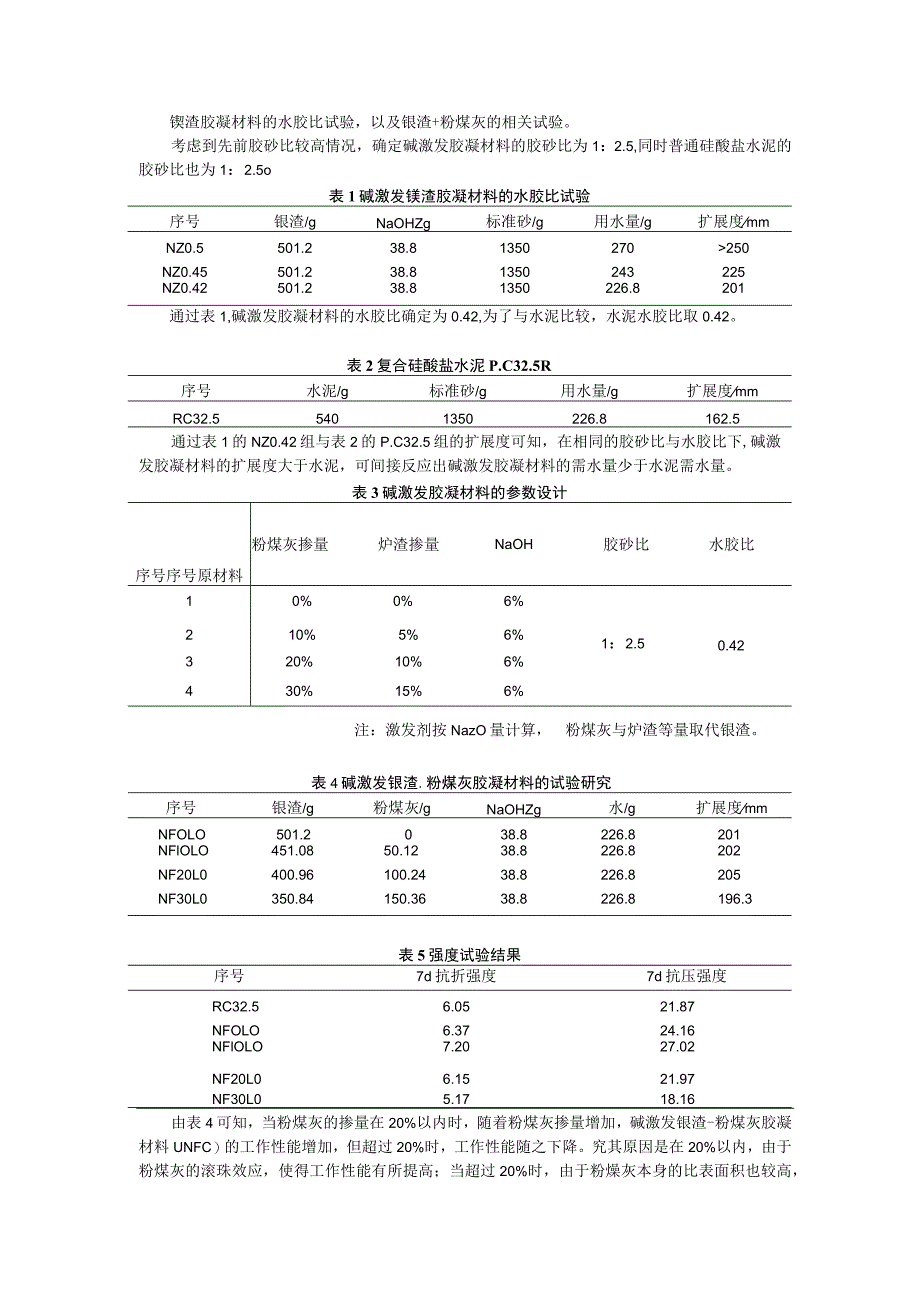

1、锲渣胶凝材料的水胶比试验,以及银渣+粉煤灰的相关试验。考虑到先前胶砂比较高情况,确定碱激发胶凝材料的胶砂比为1:2.5,同时普通硅酸盐水泥的胶砂比也为1:2.5o表1碱激发镁渣胶凝材料的水胶比试验序号银渣/gNaOHZg标准砂/g用水量/g扩展度mmNZ0.5501.238.81350270250NZ0.45501.238.81350243225NZ0.42501.238.81350226.8201通过表1,碱激发胶凝材料的水胶比确定为0.42,为了与水泥比较,水泥水胶比取0.42。表2复合硅酸盐水泥P.C32.5R序号水泥/g标准砂/g用水量/g扩展度mmRC32.55401350226.8

2、162.5通过表1的NZ0.42组与表2的P.C32.5组的扩展度可知,在相同的胶砂比与水胶比下,碱激发胶凝材料的扩展度大于水泥,可间接反应出碱激发胶凝材料的需水量少于水泥需水量。表3碱激发胶凝材料的参数设计序号序号原材料粉煤灰掺量炉渣掺量NaOH胶砂比水胶比10%0%6%210%5%6%1:2.50.42320%10%6%430%15%6%注:激发剂按NazO量计算,粉煤灰与炉渣等量取代银渣。表4碱激发银渣.粉煤灰胶凝材料的试验研究序号银渣/g粉煤灰/gNaOHZg水/g扩展度mmNFOLO501.2038.8226.8201NFlOLO451.0850.1238.8226.8202NF20

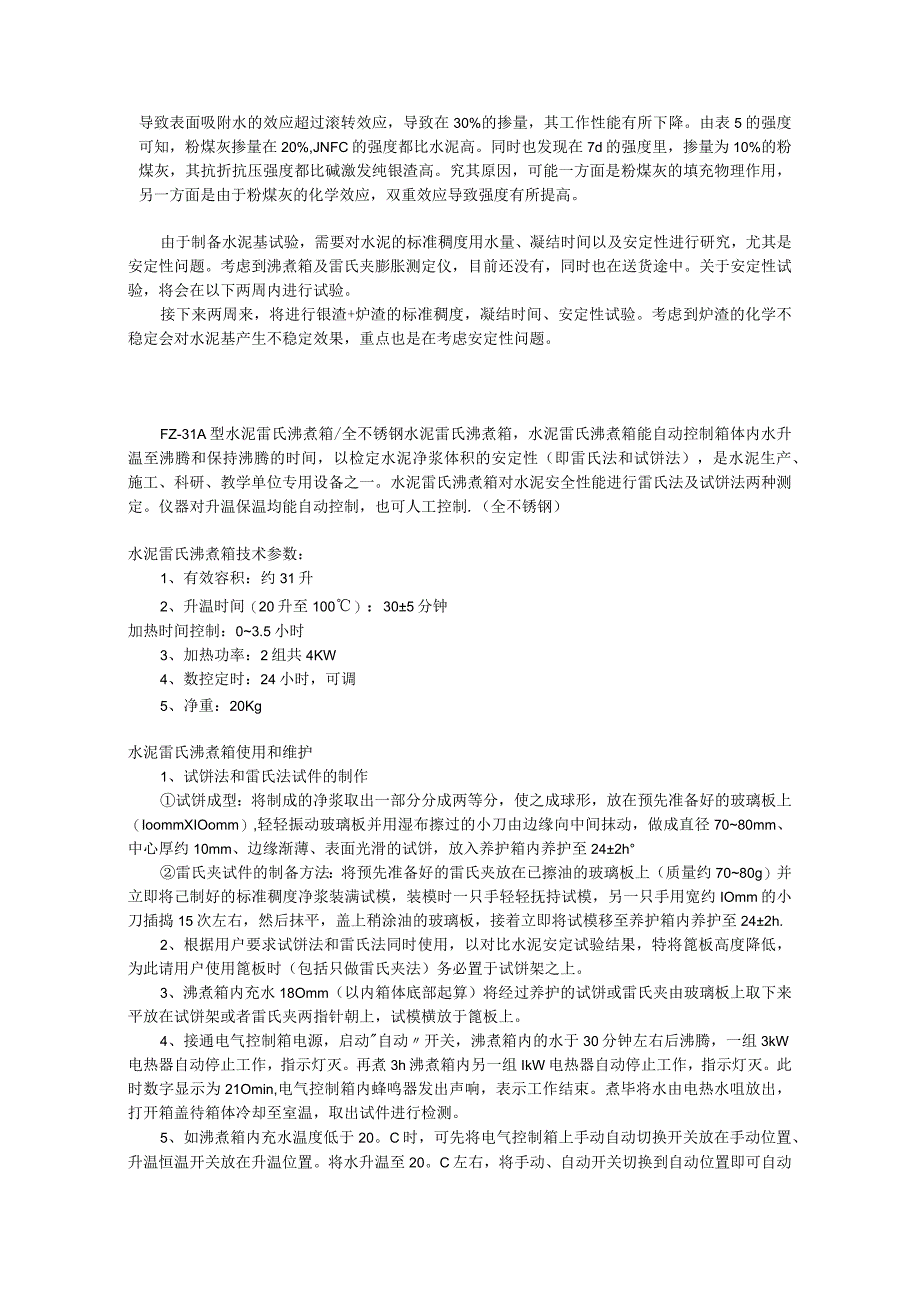

3、L0400.96100.2438.8226.8205NF30L0350.84150.3638.8226.8196.3表5强度试验结果序号7d抗折强度7d抗压强度RC32.56.0521.87NFOLO6.3724.16NFlOLO7.2027.02NF20L06.1521.97NF30L05.1718.16由表4可知,当粉煤灰的掺量在20%以内时,随着粉煤灰掺量增加,碱激发银渣-粉煤灰胶凝材料UNFC)的工作性能增加,但超过20%时,工作性能随之下降。究其原因是在20%以内,由于粉煤灰的滚珠效应,使得工作性能有所提高;当超过20%时,由于粉燥灰本身的比表面积也较高,导致表面吸附水的效应超过滚转

4、效应,导致在30%的掺量,其工作性能有所下降。由表5的强度可知,粉煤灰掺量在20%,JNFC的强度都比水泥高。同时也发现在7d的强度里,掺量为10%的粉煤灰,其抗折抗压强度都比碱激发纯银渣高。究其原因,可能一方面是粉煤灰的填充物理作用,另一方面是由于粉煤灰的化学效应,双重效应导致强度有所提高。由于制备水泥基试验,需要对水泥的标准稠度用水量、凝结时间以及安定性进行研究,尤其是安定性问题。考虑到沸煮箱及雷氏夹膨胀测定仪,目前还没有,同时也在送货途中。关于安定性试验,将会在以下两周内进行试验。接下来两周来,将进行银渣+炉渣的标准稠度,凝结时间、安定性试验。考虑到炉渣的化学不稳定会对水泥基产生不稳定效

5、果,重点也是在考虑安定性问题。FZ-31A型水泥雷氏沸煮箱/全不锈钢水泥雷氏沸煮箱,水泥雷氏沸煮箱能自动控制箱体内水升温至沸腾和保持沸腾的时间,以检定水泥净浆体积的安定性(即雷氏法和试饼法),是水泥生产、施工、科研、教学单位专用设备之一。水泥雷氏沸煮箱对水泥安全性能进行雷氏法及试饼法两种测定。仪器对升温保温均能自动控制,也可人工控制.(全不锈钢)水泥雷氏沸煮箱技术参数:1、有效容积:约31升2、升温时间(20升至100):305分钟加热时间控制:03.5小时3、加热功率:2组共4KW4、数控定时:24小时,可调5、净重:20Kg水泥雷氏沸煮箱使用和维护1、试饼法和雷氏法试件的制作试饼成型:将制

6、成的净浆取出一部分分成两等分,使之成球形,放在预先准备好的玻璃板上(IoommXIOomm),轻轻振动玻璃板并用湿布擦过的小刀由边缘向中间抹动,做成直径7080mm、中心厚约10mm、边缘渐薄、表面光滑的试饼,放入养护箱内养护至242h雷氏夹试件的制备方法:将预先准备好的雷氏夹放在已擦油的玻璃板上(质量约7080g)并立即将己制好的标准稠度净浆装满试模,装模时一只手轻轻抚持试模,另一只手用宽约IOmm的小刀插捣15次左右,然后抹平,盖上稍涂油的玻璃板,接着立即将试模移至养护箱内养护至242h.2、根据用户要求试饼法和雷氏法同时使用,以对比水泥安定试验结果,特将篦板高度降低,为此请用户使用篦板时

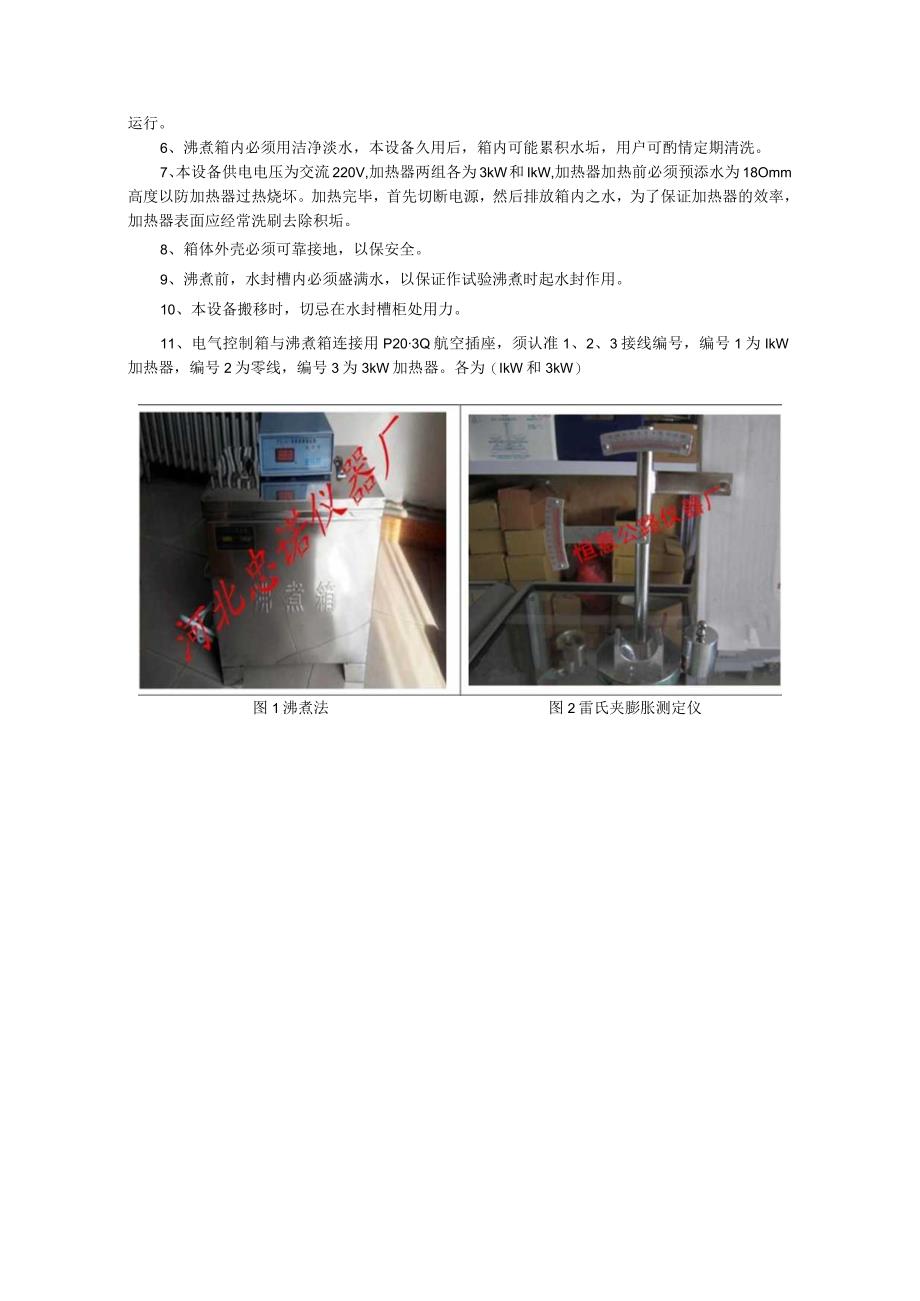

7、(包括只做雷氏夹法)务必置于试饼架之上。3、沸煮箱内充水18Omm(以内箱体底部起算)将经过养护的试饼或雷氏夹由玻璃板上取下来平放在试饼架或者雷氏夹两指针朝上,试模横放于篦板上。4、接通电气控制箱电源,启动自动开关,沸煮箱内的水于30分钟左右后沸腾,一组3kW电热器自动停止工作,指示灯灭。再煮3h沸煮箱内另一组IkW电热器自动停止工作,指示灯灭。此时数字显示为21Omin,电气控制箱内蜂鸣器发出声响,表示工作结束。煮毕将水由电热水咀放出,打开箱盖待箱体冷却至室温,取出试件进行检测。5、如沸煮箱内充水温度低于20。C时,可先将电气控制箱上手动自动切换开关放在手动位置、升温恒温开关放在升温位置。将

8、水升温至20。C左右,将手动、自动开关切换到自动位置即可自动运行。6、沸煮箱内必须用洁净淡水,本设备久用后,箱内可能累积水垢,用户可酌情定期清洗。7、本设备供电电压为交流220V,加热器两组各为3kW和IkW,加热器加热前必须预添水为18Omm高度以防加热器过热烧坏。加热完毕,首先切断电源,然后排放箱内之水,为了保证加热器的效率,加热器表面应经常洗刷去除积垢。8、箱体外壳必须可靠接地,以保安全。9、沸煮前,水封槽内必须盛满水,以保证作试验沸煮时起水封作用。10、本设备搬移时,切忌在水封槽柜处用力。11、电气控制箱与沸煮箱连接用P203Q航空插座,须认准1、2、3接线编号,编号1为IkW加热器,编号2为零线,编号3为3kW加热器。各为(IkW和3kW)图1沸煮法图2雷氏夹膨胀测定仪

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 建筑贯标ISO

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
