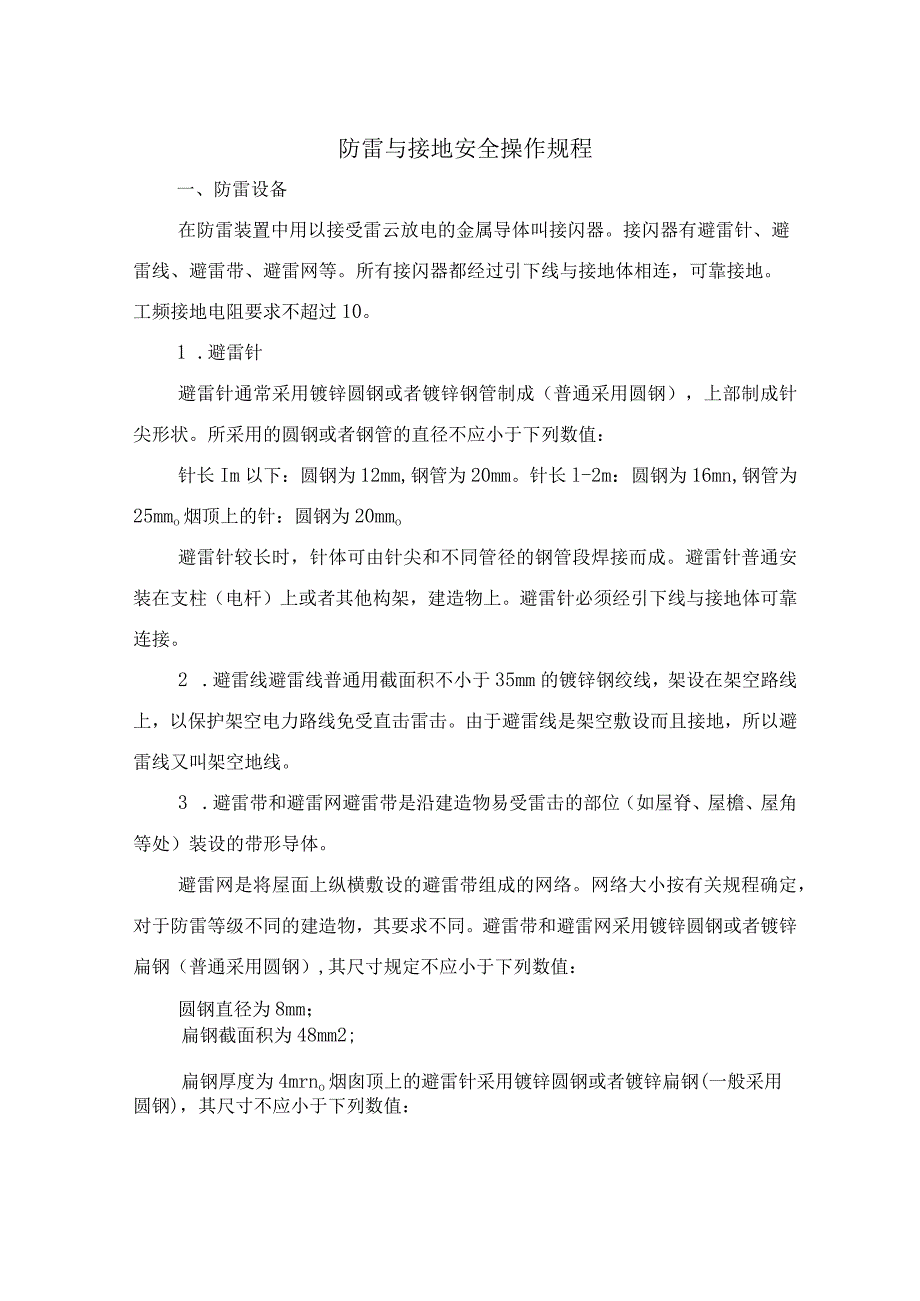

1、行业资料:防雷与接地安全操作规程单位:部门:日期:防雷与接地安全操作规程一、防雷设备在防雷装置中用以接受雷云放电的金属导体叫接闪器。接闪器有避雷针、避雷线、避雷带、避雷网等。所有接闪器都经过引下线与接地体相连,可靠接地。工频接地电阻要求不超过10。1 .避雷针避雷针通常采用镀锌圆钢或者镀锌钢管制成(普通采用圆钢),上部制成针尖形状。所采用的圆钢或者钢管的直径不应小于下列数值:针长Im以下:圆钢为12mm,钢管为20mm。针长l-2m:圆钢为16mn,钢管为25mmo烟顶上的针:圆钢为20mmo避雷针较长时,针体可由针尖和不同管径的钢管段焊接而成。避雷针普通安装在支柱(电杆)上或者其他构架,建造

2、物上。避雷针必须经引下线与接地体可靠连接。2 .避雷线避雷线普通用截面积不小于35mm的镀锌钢绞线,架设在架空路线上,以保护架空电力路线免受直击雷击。由于避雷线是架空敷设而且接地,所以避雷线又叫架空地线。3 .避雷带和避雷网避雷带是沿建造物易受雷击的部位(如屋脊、屋檐、屋角等处)装设的带形导体。避雷网是将屋面上纵横敷设的避雷带组成的网络。网络大小按有关规程确定,对于防雷等级不同的建造物,其要求不同。避雷带和避雷网采用镀锌圆钢或者镀锌扁钢(普通采用圆钢),其尺寸规定不应小于下列数值:圆钢直径为8mm;扁钢截面积为48mm2;扁钢厚度为4mrno烟囱顶上的避雷针采用镀锌圆钢或者镀锌扁钢(一般采用圆

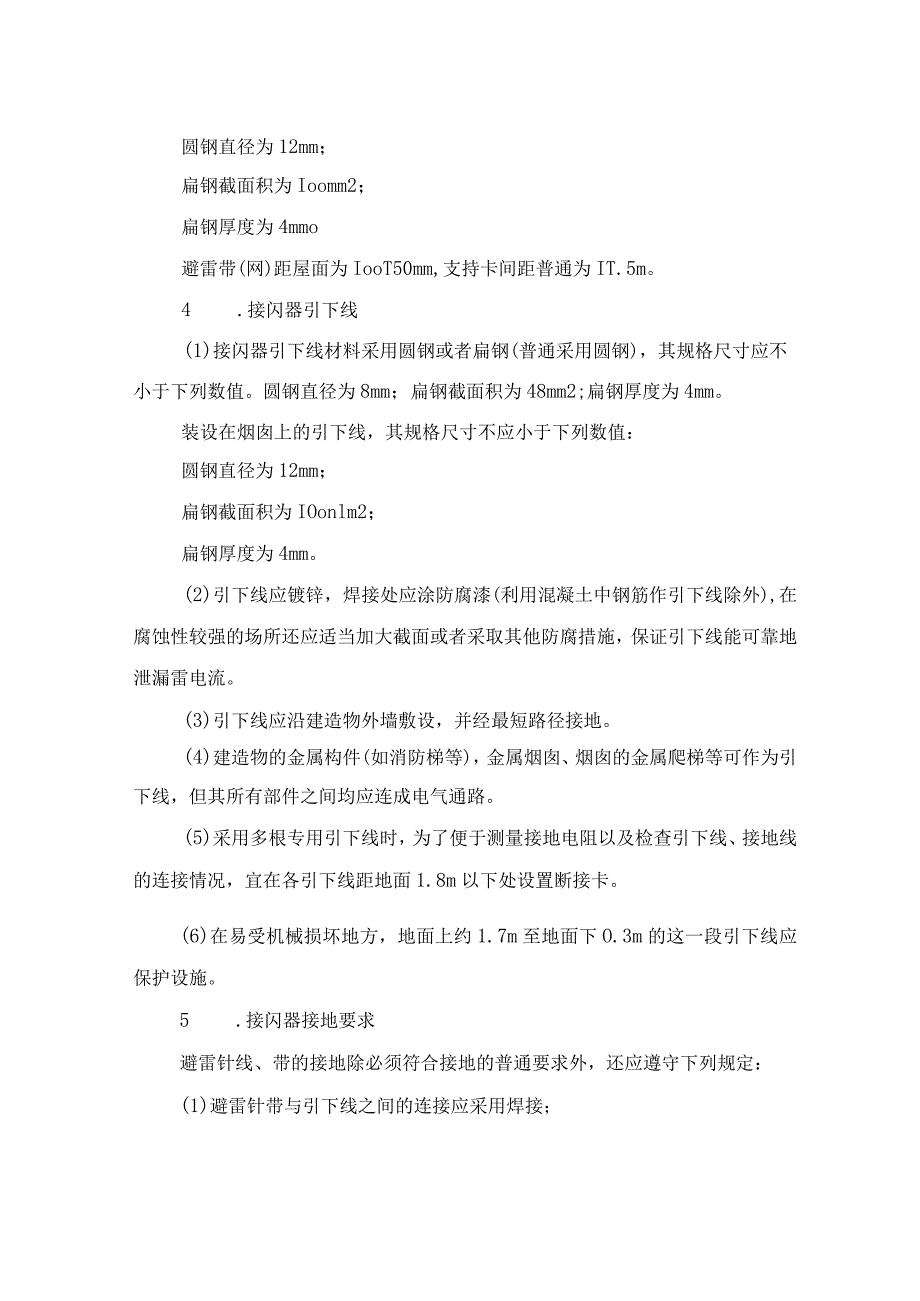

3、钢),其尺寸不应小于下列数值:圆钢直径为12mm;扁钢截面积为Ioomm2;扁钢厚度为4mmo避雷带(网)距屋面为IooT50mm,支持卡间距普通为IT.5m。4 .接闪器引下线(1)接闪器引下线材料采用圆钢或者扁钢(普通采用圆钢),其规格尺寸应不小于下列数值。圆钢直径为8mm;扁钢截面积为48mm2;扁钢厚度为4mm。装设在烟囱上的引下线,其规格尺寸不应小于下列数值:圆钢直径为12mm;扁钢截面积为IOonlm2;扁钢厚度为4mm。(2)引下线应镀锌,焊接处应涂防腐漆(利用混凝土中钢筋作引下线除外),在腐蚀性较强的场所还应适当加大截面或者采取其他防腐措施,保证引下线能可靠地泄漏雷电流。(3)

4、引下线应沿建造物外墙敷设,并经最短路径接地。(4)建造物的金属构件(如消防梯等),金属烟囱、烟囱的金属爬梯等可作为引下线,但其所有部件之间均应连成电气通路。(5)采用多根专用引下线时,为了便于测量接地电阻以及检查引下线、接地线的连接情况,宜在各引下线距地面1.8m以下处设置断接卡。(6)在易受机械损坏地方,地面上约1.7m至地面下O.3m的这一段引下线应保护设施。5 .接闪器接地要求避雷针线、带的接地除必须符合接地的普通要求外,还应遵守下列规定:(1)避雷针带与引下线之间的连接应采用焊接;(2)装有避雷针的金属筒体(如烟囱),当其厚度大于4mm时,可作为避雷针的引下线,但筒底部应有对称两处与接

5、地体相连;(3)独立避雷针及其接地装置与道路或者建造物的出入口等距离应大于3m;(4)独立避雷针(线)应设立独立的接地装置;在土壤电阻率不大于100m的地区,其接地电阻不宜超过10;(5)其他接地体与独立避雷针之地中距离不应小于3m;(6)不得在避雷针构架或者电杆上架设低电压电力线或者通信线。防雷技术的分类及防雷装置防雷主要分为:外部防雷、内部防雷和防雷击电磁脉冲。1、外部防雷:针对直击雷的防护,不包括防止外部防雷装置受到直接雷击时向其他物体的反击。2、内部防雷:包括防雷电感应、防反击以及防雷击电涌侵入和防生命危(Wei)险。3、防雷击电磁脉冲:对建造物内电气系统和电子系统防雷电流引发的电磁效

6、应,包含防经导体传导的闪电电涌和防辐射脉冲电磁场效应。二、防雷装置建造物防雷装置是指用于对建造物进行雷电防护的整套装置,由外部防雷装置和内部防雷装置组成。1、外部防雷装置:指用于防直击雷的防雷装置,由接闪器、引下线和接地装置组成。1接闪器接闪杆(以前称避雷针)、接闪带(以前称避雷带)、接闪线(以前称避雷线)、接闪网(以前称避雷网)以及金属屋面、金属构件等均为常用的接闪器。原理:接闪器是利用其高出被保护物的标高,把雷电引向自身,起到拦截闪击的作用,通过引下线和接地装置,把雷电流泄入大地,保护被保护物免受雷击。保护范围:按滚球法确定。假设以一定半径的球体,沿需要防直击雷的部位滚动,当球体只触及接闪

7、器和地面,而不触及需要保护的部位时,则该部份就得到接闪器的保护。此时对应的球面线即是保护范围的轮廓线。滚球的半径按建造物防雷类别确定,一类为30米、二类为45米、三类为60米。1引下线是连接接闪器与接地装置的圆钢或者扁铁等金属导体,用于将雷电流从接闪器传导至接地装置。引下线应满足机械强度、耐腐蚀和热稳定的要求。防直击雷的专设引下线距建造物出入口或者人行道边沿不宜小于3m。1接地装置是接地体和接地线的总和,用于传导雷电流并将其流散入大地。防雷接地电阻通常指冲击接地电阻,它普通小于工频接地电阻(这是因为极大的雷电流自接地体流入土壤时,接地体附近产生强大的磁场,击穿土壤并产生火花,相当于增大了接地体

8、的泄放电流面积,减小了接地电阻)。土壤电阻率越高,雷电流越大,以及接地体和接地线越短,则冲击接地电阻减小越多。独立接闪杆的冲击接地电阻不宜大于IOQ,附设接闪器每根引下线的冲击接地电阻不应大于IOQo为了防止跨步电压伤人,防直击雷的人工接地体距建造物出入口和人行道不应小于3mo2、内部防雷装置内部防雷装置主要由屏蔽导体、等电位连接件和电涌保护器等组成。对于变配电设备,常采用避雷器作为防止雷电波侵入的装置。n屏蔽导体通常用电阻率小的良导体材料制成,如建造物的钢筋及金属构件;电气设备及电子装置金属外壳;电气及信号路线的外设金属管、线槽、外皮、网、膜等。由屏蔽导体可构成屏蔽层,当空间干扰电磁波入射到

9、屏蔽层金属体表面时,会产生反射和吸收,电磁能量被衰减,从而起到屏蔽作用。n等电位连接件它是利用其可将分开的装置、诸导电物体连接起来以减小雷电流在它们之间产生的电位差。n电涌保护器指用于限制瞬态过电压和分泄电涌电流的器件。其作用是:把窜入电力线、信号传输线的瞬态过电压限制在设备或者系统所能承受的电压范围内,或者将强大的雷电流泄流入地,防止设备或者系统遭受闪电电涌冲击而损坏。电涌保护器的类型和结构按不同的用途有所不同,但它至少包含一个非线性元件。主要类型有电压开关型(克罗巴型)、限压型(箝压型)、组合型电涌保护器。n避雷器是用来防护雷电产生的过电压沿路线侵入变配电所或者建造物内,以免危及被保护电气设备的绝缘。按其结构,避雷器主要分为阀型避雷器和氧化锌避雷器等。阀型避雷器上端接在架空路线上,下端接地。正常时,避雷器对地保持绝缘状态;当雷电冲击波到来时,避雷器被击穿,将雷电引入大地;冲击波过去后,避雷器自动恢复绝缘状态。氧化锌避雷器利用了氧化锌阀片理想的非线性伏安特性,即在正常工频电压下呈高电阻特性,而在大电流时呈低电阻特性,限制了避雷器上的电压。行业资料本文至此结束,感谢您的浏览!(资料仅供参考)下载修改即可使用第8页共8页
