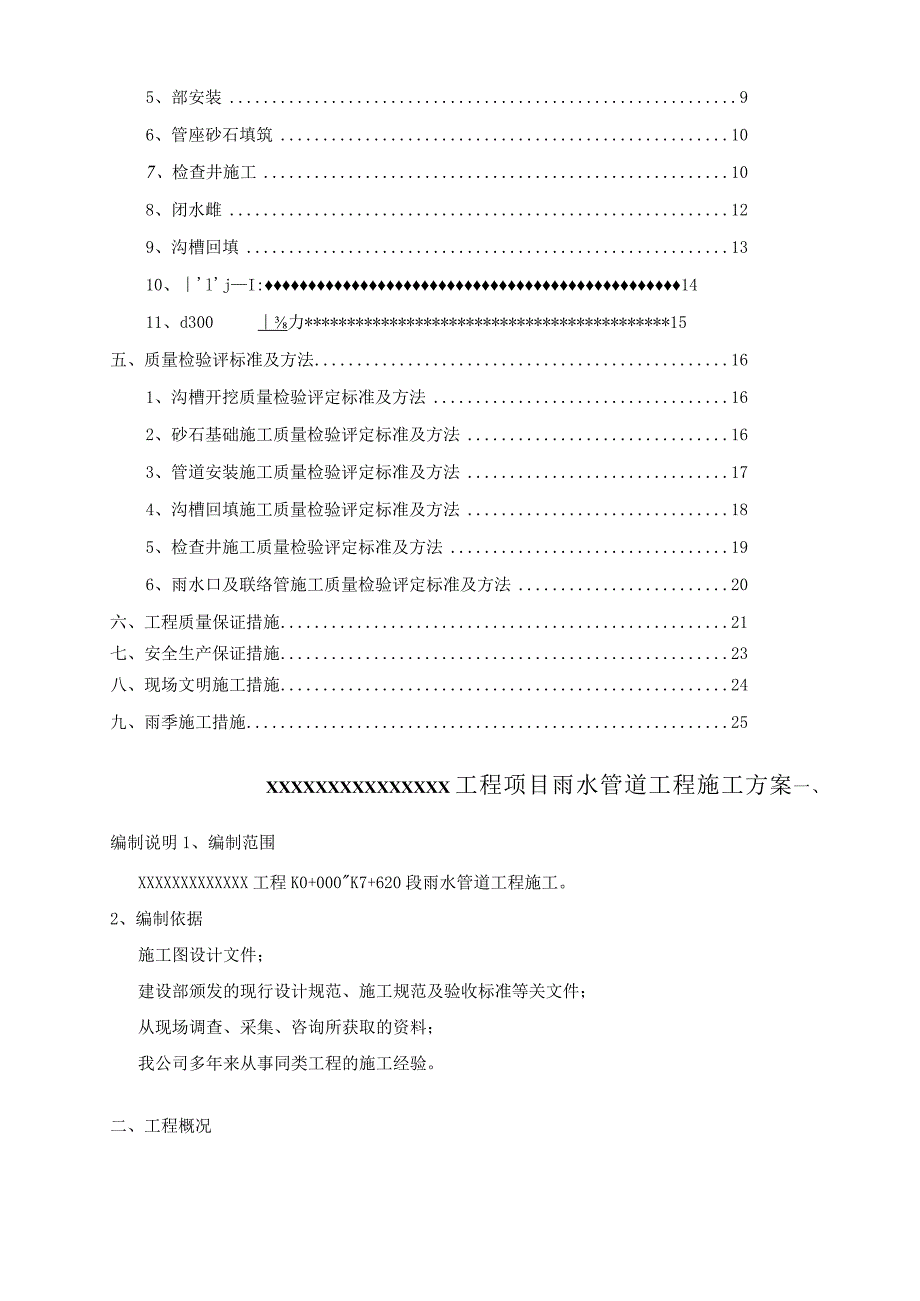

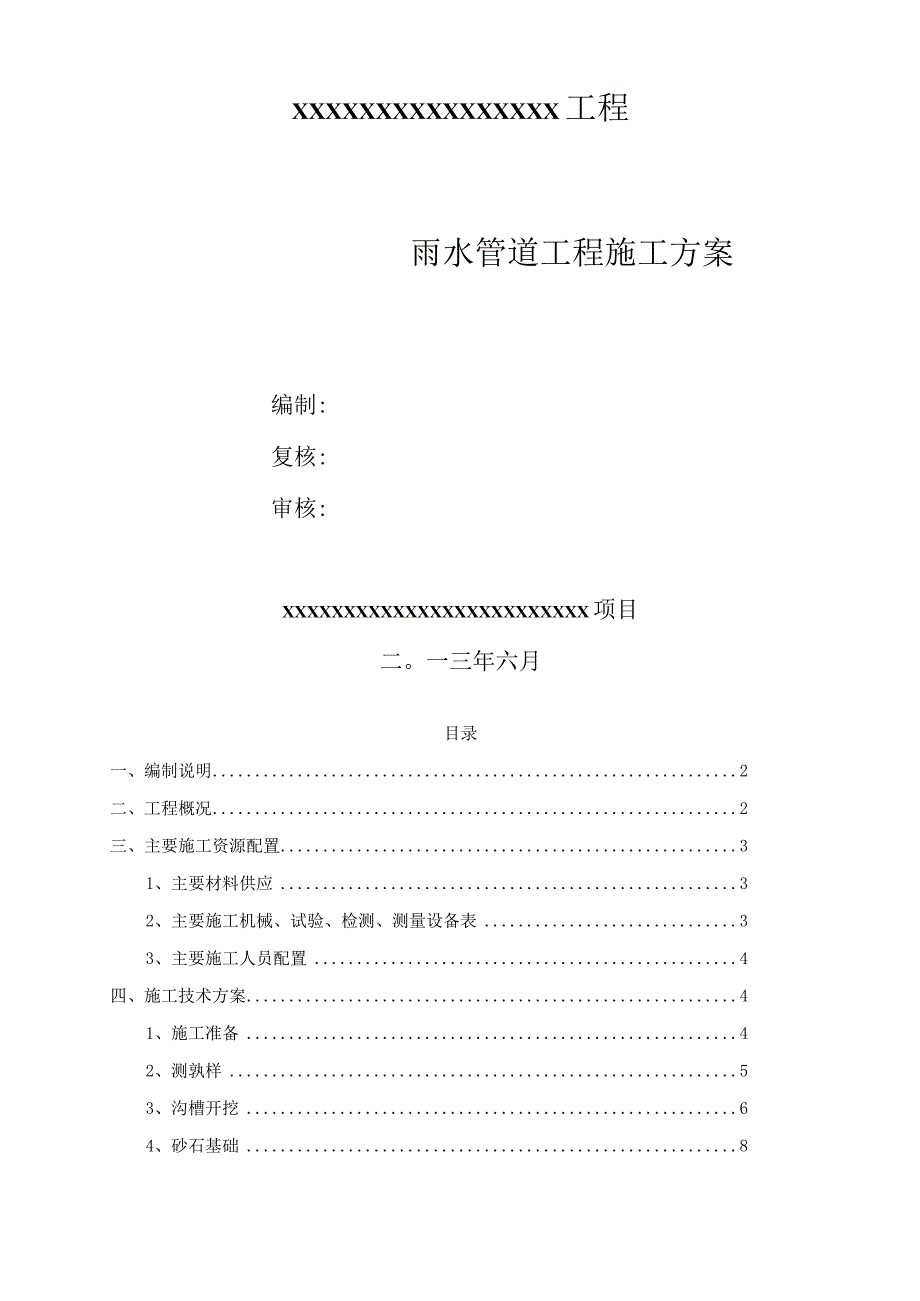

1、XXXXXXXXXXXXXXXX工程雨水管道工程施工方案编制:复核:审核:XXXXXXXXXXXXXXXXXXXXXXXXX项目二。一三年六月目录一、编制说明2二、工程概况2三、主要施工资源配置31、主要材料供应32、主要施工机械、试验、检测、测量设备表33、主要施工人员配置4四、施工技术方案41、施工准备42、测孰样53、沟槽开挖64、砂石基础85、部安装96、管座砂石填筑107、检查井施工108、闭水雌129、沟槽回填1310、ljI:1411、d300力*15五、质量检验评标准及方法161、沟槽开挖质量检验评定标准及方法162、砂石基础施工质量检验评定标准及方法163、管道安装施工质量检

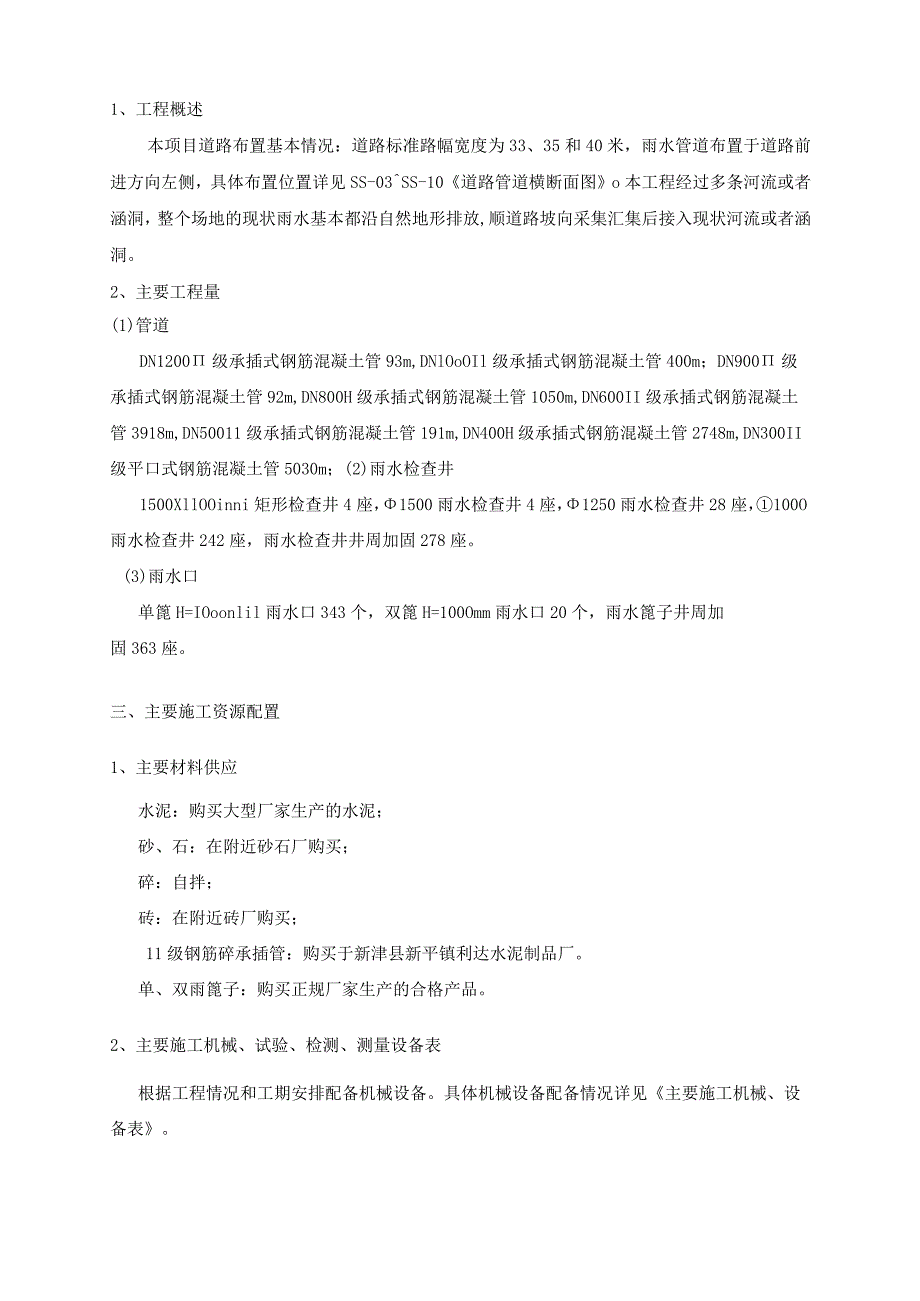

2、验评定标准及方法174、沟槽回填施工质量检验评定标准及方法185、检查井施工质量检验评定标准及方法196、雨水口及联络管施工质量检验评定标准及方法20六、工程质量保证措施21七、安全生产保证措施23八、现场文明施工措施24九、雨季施工措施25XXXXXXXXXXXXXXX工程项目雨水管道工程施工方案一、编制说明1、编制范围XXXXXXXXXXXXX工程K0+000K7+620段雨水管道工程施工。2、编制依据施工图设计文件；建设部颁发的现行设计规范、施工规范及验收标准等关文件；从现场调查、采集、咨询所获取的资料；我公司多年来从事同类工程的施工经验。二、工程概况1、工程概述本项目道路布置基本情况：
3、道路标准路幅宽度为33、35和40米，雨水管道布置于道路前进方向左侧，具体布置位置详见SS-03SS-10道路管道横断面图o本工程经过多条河流或者涵洞，整个场地的现状雨水基本都沿自然地形排放,顺道路坡向采集汇集后接入现状河流或者涵洞。2、主要工程量(1)管道DN1200级承插式钢筋混凝土管93m,DNlOoOIl级承插式钢筋混凝土管400m；DN900级承插式钢筋混凝土管92m,DN800H级承插式钢筋混凝土管1050m,DN600II级承插式钢筋混凝土管3918m,DN50011级承插式钢筋混凝土管191m,DN400H级承插式钢筋混凝土管2748m,DN300II级平口式钢筋混凝土管503
4、0m；(2)雨水检查井1500XllOOinni矩形检查井4座，1500雨水检查井4座，1250雨水检查井28座，100O雨水检查井242座，雨水检查井井周加固278座。(3)雨水口单篦H=IOoonlil雨水口343个，双篦H=100Omm雨水口20个，雨水篦子井周加固363座。三、主要施工资源配置1、主要材料供应水泥：购买大型厂家生产的水泥；砂、石：在附近砂石厂购买；碎：自拌；砖：在附近砖厂购买；11级钢筋碎承插管：购买于新津县新平镇利达水泥制品厂。单、双雨篦子：购买正规厂家生产的合格产品。2、主要施工机械、试验、检测、测量设备表根据工程情况和工期安排配备机械设备。具体机械设备配备情况详见
5、主要施工机械、设备表。主要施工机械、设备表机械、设备名称规格型号数量用途备注挖掘机SK250-B4土石方开挖（吊装管道）自卸汽车东风（斗量12m3）10土石方运输装载机(CLG)8554土石方运输单钢轮压路机YZ20J-5F4沟槽回填压实打夯机10沟槽回填夯实潜水泵10抽排水发机电30KW5施工电源插入式振捣棒10碎振捣测压实度设备1压实度检测全站仪1测量放样水准仪4高程测量3、主要施工人员配置主要施工人员配置序号人员姓名工作任务备注1施工总指挥2技术负责3生产负责4现场管理5试验负责6设备负责7质检负责8现场施工员11材料负责13压实度、厚度检14测量放样17运输车队18安全管理18后勤保障
6、四、施工技术方案施工原则：根据工程规模，工期要求，工程特点，施工工艺，合理配备生产要素，坚持高起点，高标准，严要求，按“统一指挥，网络管理，分工负责、全面推进”的施工原则，进行有序施工，统筹安排，齐头并进，充分利用时间、空间相互配合，确保按期全面完成施工任务。雨水管施工工序为：施工准备一测量放样f沟槽开挖f砂石基础f管道安装一管座砂石填筑f检查井施工一闭水试验一沟槽回填1、施工准备(1)熟悉工程设计图并理解设计意图，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断面高程是否相等。(2)实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，
7、以便施工前做好准备工作；实地勘察工程施工作.业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。(3)采集已建雨水管预留管位置、高程。(4)建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。(5)施工前做好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。(6)施工前调配好施工机械及施工机具，按
8、照质量认证程序对进场的机械、机具、仪器、做好检验，并建立记录档案。(7)由于本施工段较长，采用挪移的发机电进行现场发电，保证正常施工。(8)工程雨水管道采用钢筋碎管道进行施工。选择质量强度符合设计规范要求的，合格证明齐全的管材。(9)准备潜水泵，以防止地下水及下雨天沟槽受水浸泡而造成影响，需保持沟槽内干净整齐。(10)开挖前，施工管理人员必须向施工班组进行详细交底。交底内容包括挖槽断面堆土位置、地下设施情况及施工的安全技术要求等，以保证施工安全，并做好交底记录。2、测量放样2.1、 准备工作(1)测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。(2)及时校对检
9、修测量仪器。(3)管道工程开工前进行控制点及加密点的复核，水准点闭合差为1炊(mm),L为水准点间距离，单位Kmo复核控制桩坐标导线方位角闭合差为1昕(mm),n为测站数。并在稳固及不易碰撞的地点设置暂时水准点，此间距不大于IoOnb每次使用前应当校测。2.2、 测量放样雨水管道放线，直线每隔20m设中心桩，曲线段每隔IOm设中心桩，在检查井处、变换管径处、分支处、检查井处均设中心桩，并对中心桩原地面高程进行测量记录。测量工作有正规的测量记录本，认真详细记录，并将应测量的日期、工作地点、工作内容、以及司镜、记录、对位、扶尺等参加测量人员的姓名记录，测量记录由专人把管，随时备查，作为工程竣工的原
10、始资料。2.3、 坡度及管道轴线控制要点在沟槽开挖阶段，现场的测量技术人员随时以经纬仪控制开挖轴线偏位，特殊地段以开挖前所定的控制桩进行控制。在机械开挖完成后，现场的测量员依据控制点恢复管道的中线，钉出管道基础控制边线，将每Iom高程引至控制桩上，拉线控制人工清槽至槽底高程，同时控制槽底坡度。基础阶段：对于砂石基础，以IOm桩高程作为基础，人工整平砂石基础，控制高程及坡度，管道轴线以经纬仪或者全站仪控制。3、沟槽开挖沟槽开挖断面图，!fi Af91I f0t0C1C20ClC22003040C100IJO1CUSoc25081。30030WCIOOIQQ1500ISOGOC3009004004
11、0WC!001S5C国800XO9WWO50400f00300IBOC110KC3001C6060060WC1002000XO80C3001200700刀SOOIW202222380C炽1320600SO取1IW独。2802J0酬3001390090500200MO260C2J5BOCJOO1心1000100SOC200802800ZbKCJOO16”001106002008030002乃830017万1200120250720沟槽开挖前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下结构物，沟槽附近地上结构物及施工环境等情况，采用人工配合挖掘机进行开挖，制定必要的安全
12、措施，确保施工质量及安全。(2)挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。挖槽断面应符合管道结构施工方便、保证质量和安全，以少挖方、少占地为宜。采用人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及工人详细交底（沟槽的断面，开挖的次序）。在开挖过程中由管理人员在现场指挥并时常检查沟槽的槽底高程和宽度，防止超挖及亏挖。（4）填方段如原地面低于雨水管道底标高时，应先进行路基填筑，填筑高度大于管顶50cm后，进行反开挖施工。（5）沟槽挖土的边坡系数根据土质及挖深确定，遇到边坡土质为液塑性较差地段，可适当将其边坡加，保证开挖稳定。由于雨水管埋置深度较浅，
13、采用一次性放坡开挖，开挖中如发现土质松软地段，即将采用木板、支架、方木进行全断面支护，沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情。沟槽边坡的最陡坡度土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1:1.001:1.251:1.50中密的碎石类土（充填物为砂土）1:0.751:1.001:1.25硬塑的粉土1:0.671:0.751:1.00中密的碎石类土（充填物为黏性土）1:0.501:0.671:0.75硬塑的粉质黏土、黏土1:0.331:0.501:0.67老黄土1:0.101:0.251:0.33软土（经井点降水后）1:1.25基槽的边坡，在开挖过程和敞露期间应防止塌陷，必要时应加以保护。在边坡顶两侧堆土或者材料，以及挪移施工机械时，应与边坡顶保持2米以上距离,以保证边坡的稳定，堆土或者材料堆放高度应不大于2.5m。（7）为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留IOcm摆布一层不挖，待人工清除。人工清挖槽底，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。
