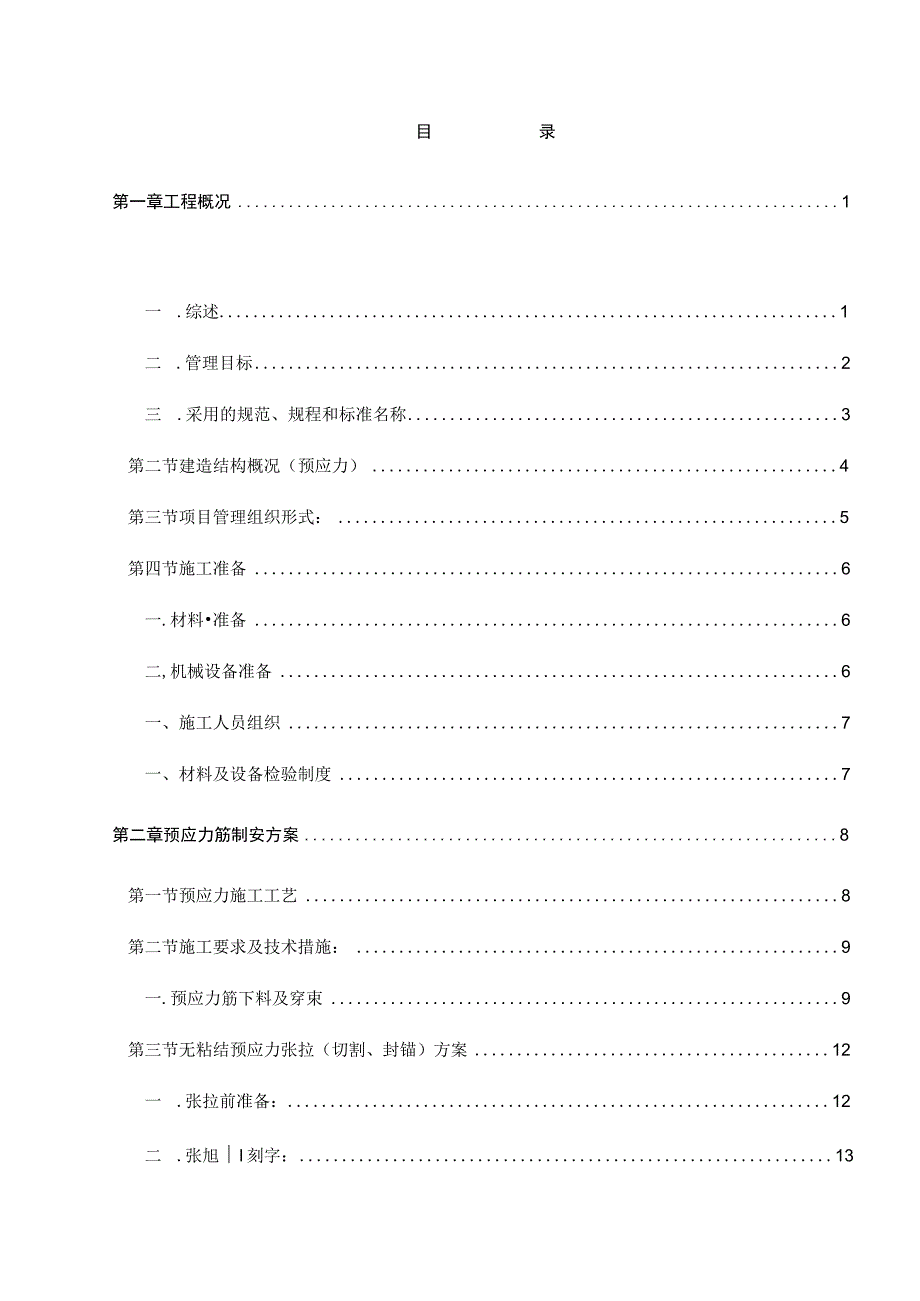

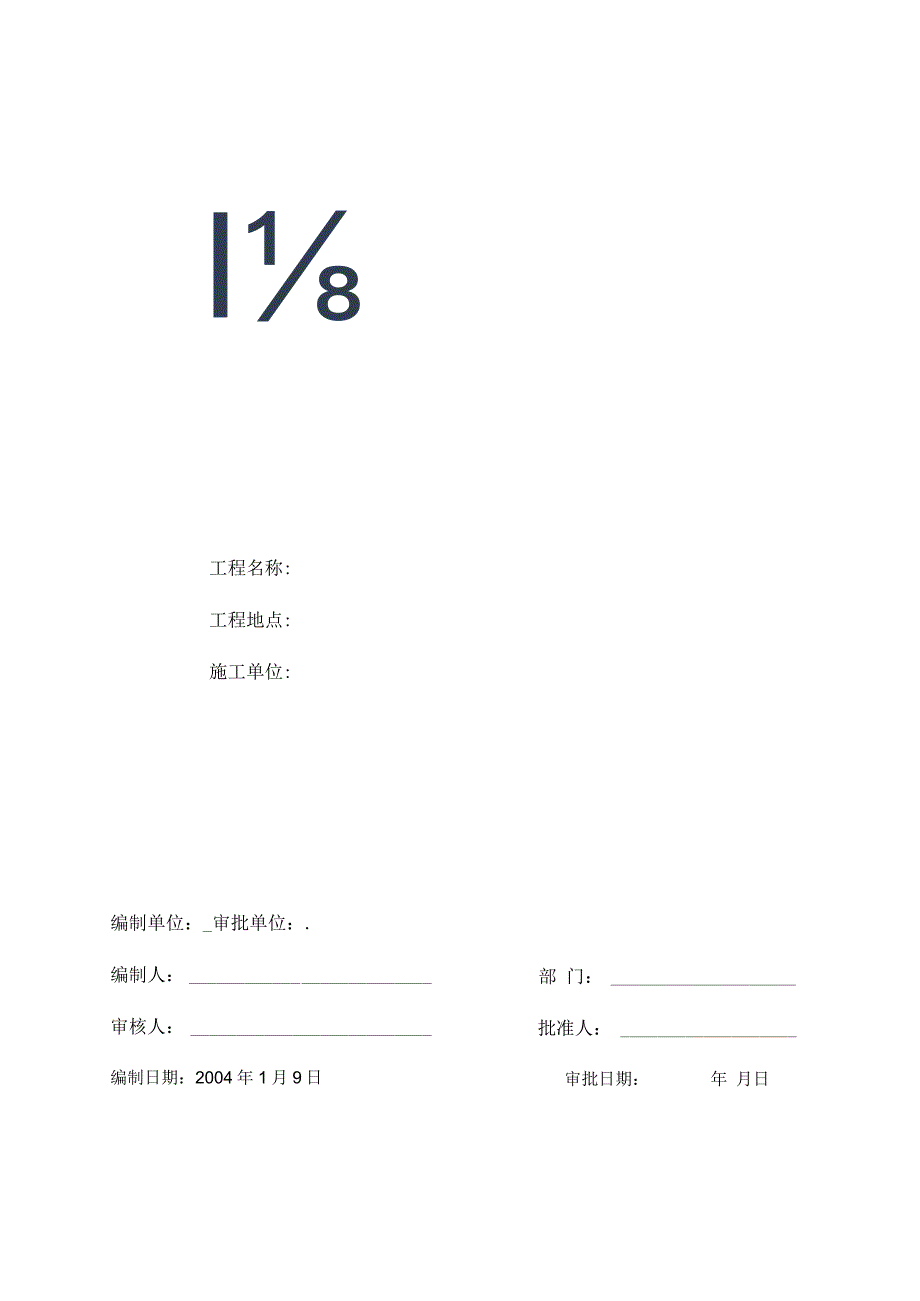

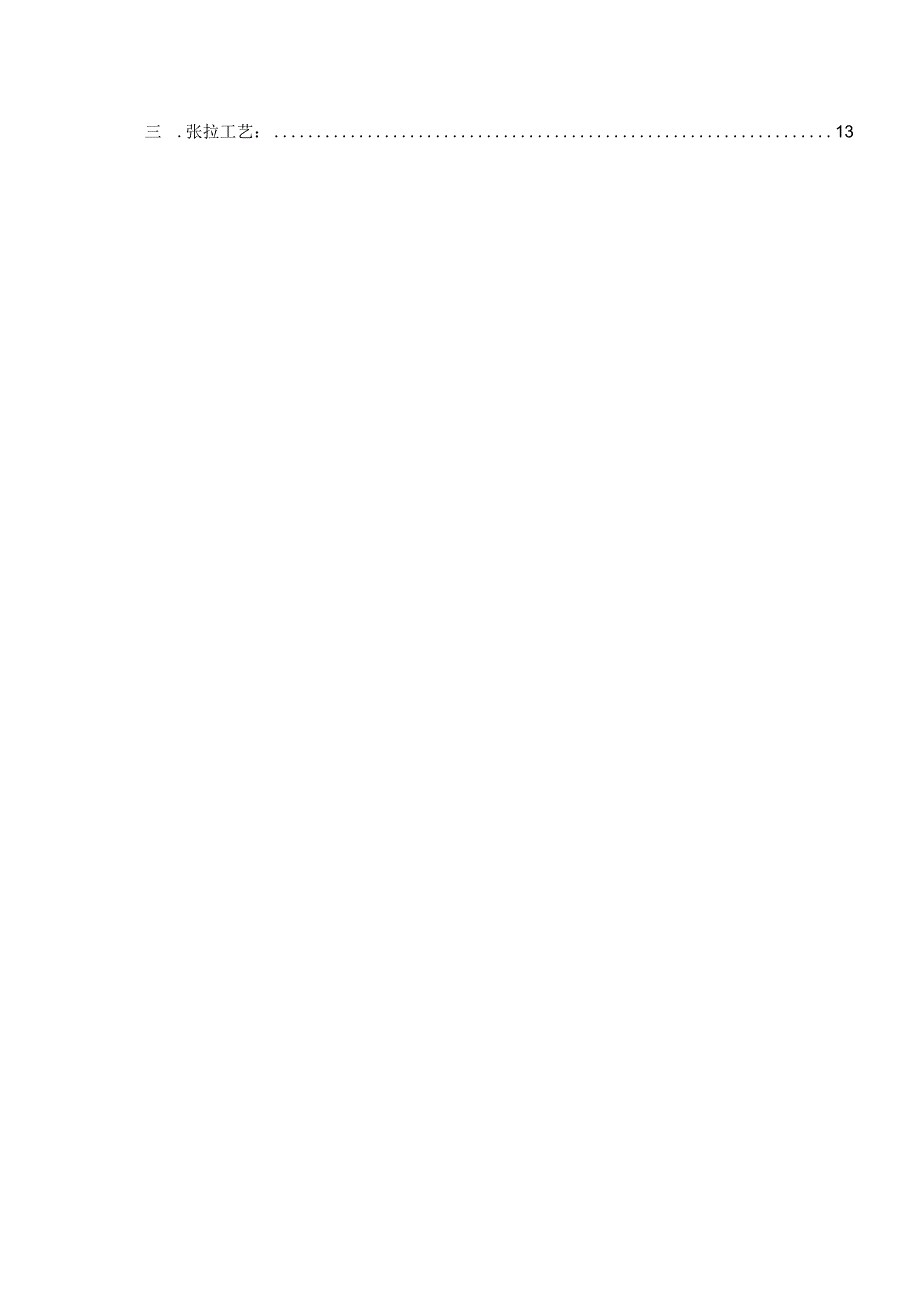

1、I工程名称:工程地点:施工单位:编制单位：_审批单位：.部 门：批准人：审批日期：年 月日编制人：审核人：编制日期：2004年1月9日目录第一章工程概况1一 .综述1二 .管理目标2三 .采用的规范、规程和标准名称3第二节建造结构概况（预应力）4第三节项目管理组织形式：5第四节施工准备6一.材料准备6二,机械设备准备6一、施工人员组织7一、材料及设备检验制度7第二章预应力筋制安方案8第一节预应力施工工艺8第二节施工要求及技术措施：9一.预应力筋下料及穿束9第三节无粘结预应力张拉（切割、封锚）方案12一 .张拉前准备：12二 .张旭l刻字：13三 .张拉工艺：13淅应力与向讪削双出ir-2-四
2、.注意事项：14jElf15第三章预应力分项工程与非预应力土建工程协调15第一节文明施工17第四章施工J18第一节整体工期控制目标18第五章保证工程质量及安全生产技术措施19第一节预应力施工质量保证措施19第二节安全生产技术措施20一.安全生产措施20资料管理21第三节资料管理及交付21第一章工程概况工程名称：建设单位：设计单位：监理单位：工程地址：结构形式：RC佐框架总施工单位：第一节编制说明一.综述我司有幸能参预本工程预应力工程的施工，这是贵司对我方的信任和支持，在此我司深表感谢！我们彻底有信心，想业主之所想，本着“做一个工程创一个精品”的原则，不遗余力，尽我所能，凭借我司雄厚的实力、完善
3、的管理体制和大批高素质的技术管理队伍，充分发挥我司在预应力专业施工方面的优势，严格履行合同，让业主百分之百地放心，圆满完成本工程全部预应力工程施工任务，为工程顺利完工、顺利创优奠定坚实基础，再次印证我司的强大实力和良好的社会信誉，充分体现我司“业主至上”的服务宗旨，让业主满意!二.管理目标为确保本工程按照招标文件的要求顺利完成，实现我司对业主的承诺，我司拟集中优势，抽调一批有施工经验、年富力强、责任心强的工程技术人员，作为本工程技术骨干，成立“预应力专业施工小组”，驻施工现场进行统一管理，统筹组织本工程的施工。与此同时，我司将在人力、机械、材料、资金等方面对本工程赋予重点支持，确保施工的需要。
4、为加强施工控制，我司针对工程质量、施工进度、成本、文明施工、安全生产等控制要素制订了管理目标。1、工程质量目标：确保配合总包创优良样板工程。严格执行现行施工技术标准和规范，科学管理，精心施工，严格检查，提供给业主满意的精品工程。2、工期目标：紧跟总包主体施工进度计划，随时增加施工力量，确保不耽误总工期。针对本工程工期紧、任务重的特点，我司将本工程列为重点工程，优先配备素质高、施工经验丰富、战斗力强的项目管理人员及施工人员，提供充足的物资、设备保证，确保本工程进度顺利。3、文明施工、安全生产目标本工程的安全目标为：杜绝重大安全事故，将月轻伤频率控制在0.12%以下。成立以专业项目经理为组长，技术
5、负责人、生产、技术、质量、安全管理人员为成员的管理小组，负责施工现场文明施工、安全生产管理。使施工场地做到安全生产不发生事故，杜绝“脏、舌L、差”，确保生活区周围无蚊虫、苍蝇，材料堆放整齐有标识。4、服务目标我司将坚持“优质、高效、守约、服务”的宗旨，为业主提供优质的服务，建造优质工程，让业主满意，实现对业主的承诺。在工程施工阶段，及时按业主及监理工程师的要求上报资料，汇报工程发展情况，认真执行业主及监理工程师提出的建议及指令，做好配合工作。在工程保修阶段，我司将严格执行回访保修制度，由项目部技术人员组成回访小组，定期进行回访，听取甲方意见，记录存在问题，及时予以解决，做到随叫随到，跟踪服务。
6、5、编制说明预应力是本工程结构施工的重点难点，预应力的主要作用在本工程主要为在板中产生压应力，控制或者限制裂缝产生，故无粘结预应力专项施工质量会直接影响整个结构的施工质量,同时预应力由于施工工艺复杂、工期长、交叉作业要求配合密切，故合理组织好预应力的施工会直接影响整个施工进度。在编制本施工组织设计过程中，我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备、主要施工步骤的关键环节、质量控制措施、安全生产保证措施、文明施工措施、降低成本的措施等诸多因素进行了尽可能充分的考虑，以突出施工组织设计的科学性，可行性。在本施工组织设计的编制过程中，我们主要以下面几项作为编制依据：工程施工技术文
7、件；工程建造施工图（我司设计方案图）；广东省关于文明施工的有关规定；现行国家有关规范、规程和标准；三.采用的规范、规程和标准名称GB50204-2002混凝土结构工程施工及验收规范GB50164-95混凝土质量控制标准JGJ18-96钢筋焊接及验收规范GBJ119-88混凝土外加剂应用技术规范YSJ403-89钢筋混凝土工程施工操作规程JG3006-93钢绞线、钢丝束无粘结预应力筋JG3007-93无粘结预应力筋专用防腐滑脂JGJ85-92预应力筋用锚具、夹具和连接器应用技术规程JGJ/T92-93无粘结预应力混凝土结构技术规程JG5028-93预应力用液压千斤顶JG/T5029-93预应力用
8、电动油泵。JGJ19-92冷拔钢丝预应力混凝土构件设计与施工规程JGJ46-88施工现场暂时用电安全技术JGJ33-86建造机械使用安全技术规程JGJ80-91建造施工高空作业安全技术规范GB50194-93建造工程施工现场供电用电安全技术规范GB5224-1995预应力混凝土用钢绞线JGJ85钢结构第二节建造结构概况（预应力）本工程有两层采用预应力配筋，预应力筋在板中居中直线布置，预应力筋的作用主要抵扣碎收缩及其他收缩应力，整个结构平面为56.1*272.64米，采用多道后浇带对结构分开，预应力筋可在后浇带处交织断开搭接张拉，预应力筋最长可达110多米，由于预应力筋为直线布置，磨擦损失会较少
9、，可采用110米两端张拉。第一章施工部署第三节项目管理组织形式：根据该工程的规模和特点，建立以项目经理为首的管理层，推行项目法施工，承担整个施工全部过程中的质量、工期、安全、成本以及文明施工等的组织和管理工作。设项目经理一位，施工员一位，工长一位，质量员一位，材料员一员，机修员一位。项目经理直接负责本工程的财经、材料、机械、试验、技术交底、质量检查等，并负责各部门、施工队之间协调工作及整个工程的管理工作。2）、施工管理机构：第四节施工准备一.材料准备（一）.预应力钢筋：1）预应力钢筋选用江阴华新钢缆有限公司生产的qj15.24,强度为1860级低松驰（松驰率低于2.5%）,其性能应符合钢绞线、
10、钢丝束无粘结预应力筋JG3006-93的有关规定。1锚具系统：1）无粘结预应力筋张拉端锚具选用柳州市建造机械总厂生产的I类OVMI5-1、P,其性能质量符合GBT1437093标准要求，固定端采用挤压锚，挤压锚加工在现场进行，其性能符合JGJ92-93中关于无粘结预应力钢筋挤压锚的规定。2承压板：无粘结预应力筋张拉端采用90*90*10mmA3钢板，固定端采用80*80*16mm或者60*90*16厚铸钢型钢板（二）.螺旋筋：螺旋筋采用冷拔高强钢丝制成的直径为4mm的椎形螺旋筋，圈数为4圈，圈距为40mm。二.机械设备准备1）YDC240Q张拉机械1台及配套设备；2）手持式小型切割机1台（用于
11、切割张拉后多余的钢筋）；3）下料用切割机及挤压机油泵等1套;4）其它施工机具（如电焊机1台、电动木钻及电锯等1套）。一、施工人员组织1）、劳动力配置：施工人员组织将根据土建施工计划，工期和施工现场情况确定，现按正常施工情况，组织2530人承担材料制作、安装、张拉、后处理工作。2）、现场预应力专项施工质量技术交底及安全技术交底，在施工前组织工人，班组长进行针对本程的特点作好质量安全技术交底，并通过考核合格方可上岗作业。一、材料及设备检验制度预应力筋抽验：预应力高强钢绞线应具有出厂检验证明，其性能指标要满足国家标准所规定的要求，预应力筋在使用前，应按照有关规定进行抽样检测，无粘结预应力钢筋抽检批量
12、按JGJ92-93的规定同批同制度生产的钢绞线每六十吨为一批，送检根数为从不同盘中头或者尾或者中部抽三根1米长预应力钢绞线做力学性能试验，符合国标中所规定的力学性能指标方可使用。锚具验收及抽验：锚具应具有出厂检验证明及锚固性能检验证明及动荷载试验报告。使用前应对锚具硬度按国家有关规定进行抽样检测，抽检批量按JGJ92-93的有关规定抽取5%做锚环及夹片的硬度试验，符合国标规定要求方可使用。张拉设备（千斤顶、油表）检验：张拉设备在张拉之前必须送国家计量单位进行标定校验，检验制度按JG“5028-93的有关规定进行（标定有效期为半年），未经标定的设备不得使用。第二章预应力筋制安方案第一节预应力施工
13、工艺建施工队施工封锚第二节施工要求及技术措施：预应力筋下料及穿束（一） .成品保护：1）无粘结预应力筋是在有粘结预应力钢绞线的基础上包涂油脂及塑料外套而成，两种包涂材料均为易损易燃物，故对其应做好机械保护及防火保护，首先整盘起吊时应采用三点平放起吊，堆放场地应平整架空，远离火种，必要时挂上防火及小心轻放警语；施工时应注意不被其他工种堆放运输材料施工破坏，注意穿筋时不被利物刮破皮，防止被电焊火花烧伤。（二） .下料定尺加工：1）本工程根据施工场地情况，预应力钢筋采用现场下料，根据下料长度直接加工好后送往工地施工，下料时采用无齿砂轮机切割，下好的成品预应力钢筋不能有死弯及磨伤。预应力筋的下料长度L
14、按以下公式计算：1.=l1l2l3其中：Ll一钢绞线埋入构件内长度L1按以下公式计算：L1=L0（1+8*H23*L0）L-曲线水平投影长度H-一构件高度1.2-预应力筋张拉长度。（每一个水平张拉端取300mm,斜向上张拉端取600mm）1.3-下料误差下好料的预应力钢筋贴上长度标签,按长度分类堆放,并挂好长度标签。预应力筋堆放场尽可能靠塔吊或者井架，以便于垂直运输。（三） .加工固定端：本工程固定端采用挤压式锚具，加工方法为：中需对一端张拉的钢筋加工固定端，加工时把承压板套上后套上弹簧后穿过挤压模套上外环，套弹簧时要套满丝且要顶到位，挤压顶杆头要定期清理，挤压模要定时擦黄油，挤压完后的锚具要
