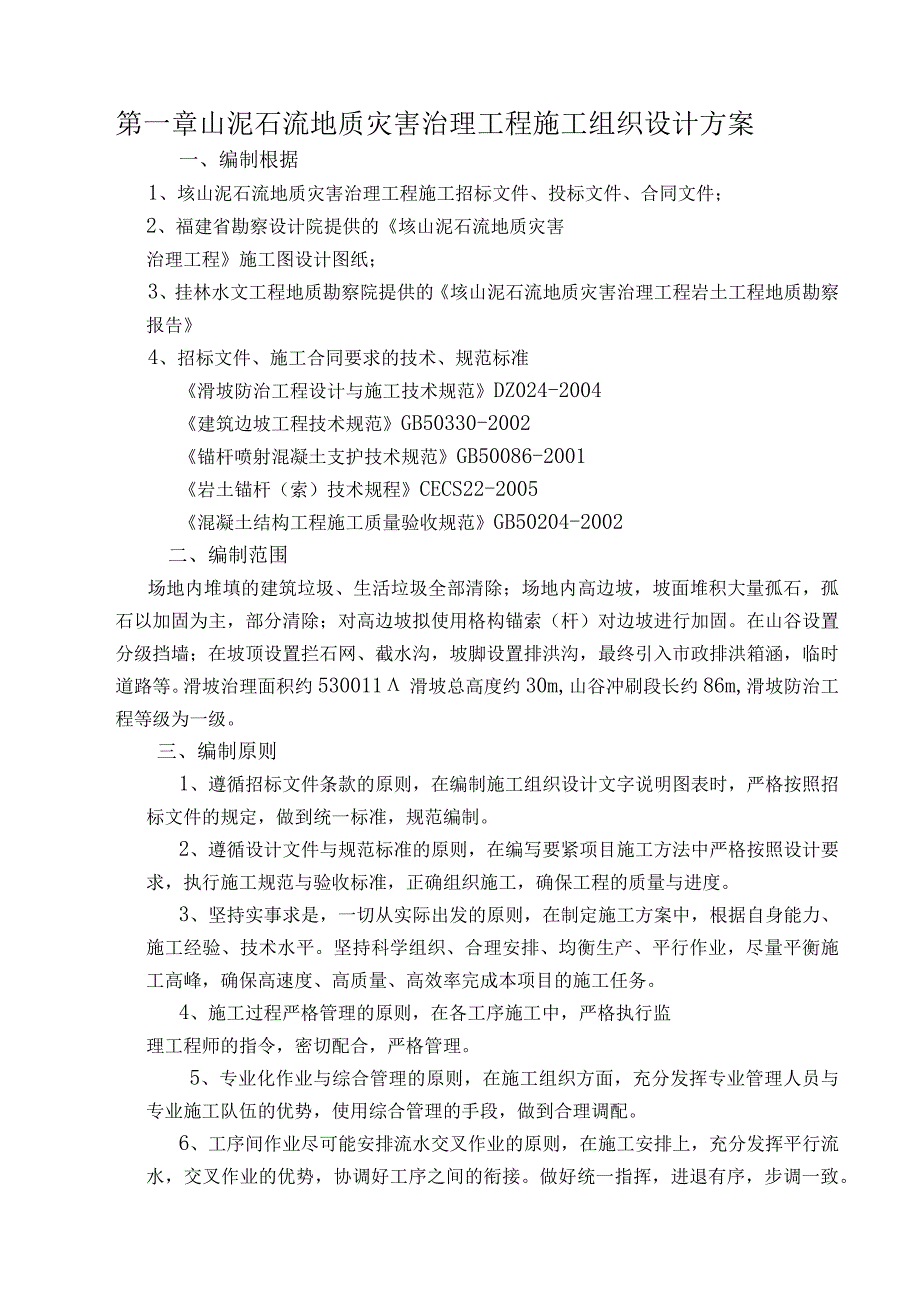

1、第一章山泥石流地质灾害治理工程施工组织设计方案一、编制根据1、垓山泥石流地质灾害治理工程施工招标文件、投标文件、合同文件；2、福建省勘察设计院提供的垓山泥石流地质灾害治理工程施工图设计图纸；3、挂林水文工程地质勘察院提供的垓山泥石流地质灾害治理工程岩土工程地质勘察报告4、招标文件、施工合同要求的技术、规范标准滑坡防治工程设计与施工技术规范DZ024-2004建筑边坡工程技术规范GB50330-2002锚杆喷射混凝土支护技术规范GB50086-2001岩土锚杆（索）技术规程CECS22-2005混凝土结构工程施工质量验收规范GB50204-2002二、编制范围场地内堆填的建筑垃圾、生活垃圾全部清
2、除；场地内高边坡，坡面堆积大量孤石，孤石以加固为主，部分清除；对高边坡拟使用格构锚索（杆）对边坡进行加固。在山谷设置分级挡墙；在坡顶设置拦石网、截水沟，坡脚设置排洪沟，最终引入市政排洪箱涵，临时道路等。滑坡治理面积约530011滑坡总高度约30m,山谷冲刷段长约86m,滑坡防治工程等级为一级。三、编制原则1、遵循招标文件条款的原则，在编制施工组织设计文字说明图表时，严格按照招标文件的规定，做到统一标准，规范编制。2、遵循设计文件与规范标准的原则，在编写要紧项目施工方法中严格按照设计要求，执行施工规范与验收标准，正确组织施工，确保工程的质量与进度。3、坚持实事求是，一切从实际出发的原则，在制定施
3、工方案中，根据自身能力、施工经验、技术水平。坚持科学组织、合理安排、均衡生产、平行作业，尽量平衡施工高峰，确保高速度、高质量、高效率完成本项目的施工任务。4、施工过程严格管理的原则，在各工序施工中，严格执行监理工程师的指令，密切配合，严格管理。5、专业化作业与综合管理的原则，在施工组织方面，充分发挥专业管理人员与专业施工队伍的优势，使用综合管理的手段，做到合理调配。6、工序间作业尽可能安排流水交叉作业的原则，在施工安排上，充分发挥平行流水，交叉作业的优势，协调好工序之间的衔接。做好统一指挥，进退有序，步调一致。尽可能缩短工期，确保工程工期按业要紧求如约完成。7、坚持推广应用“四新”成果的原则，

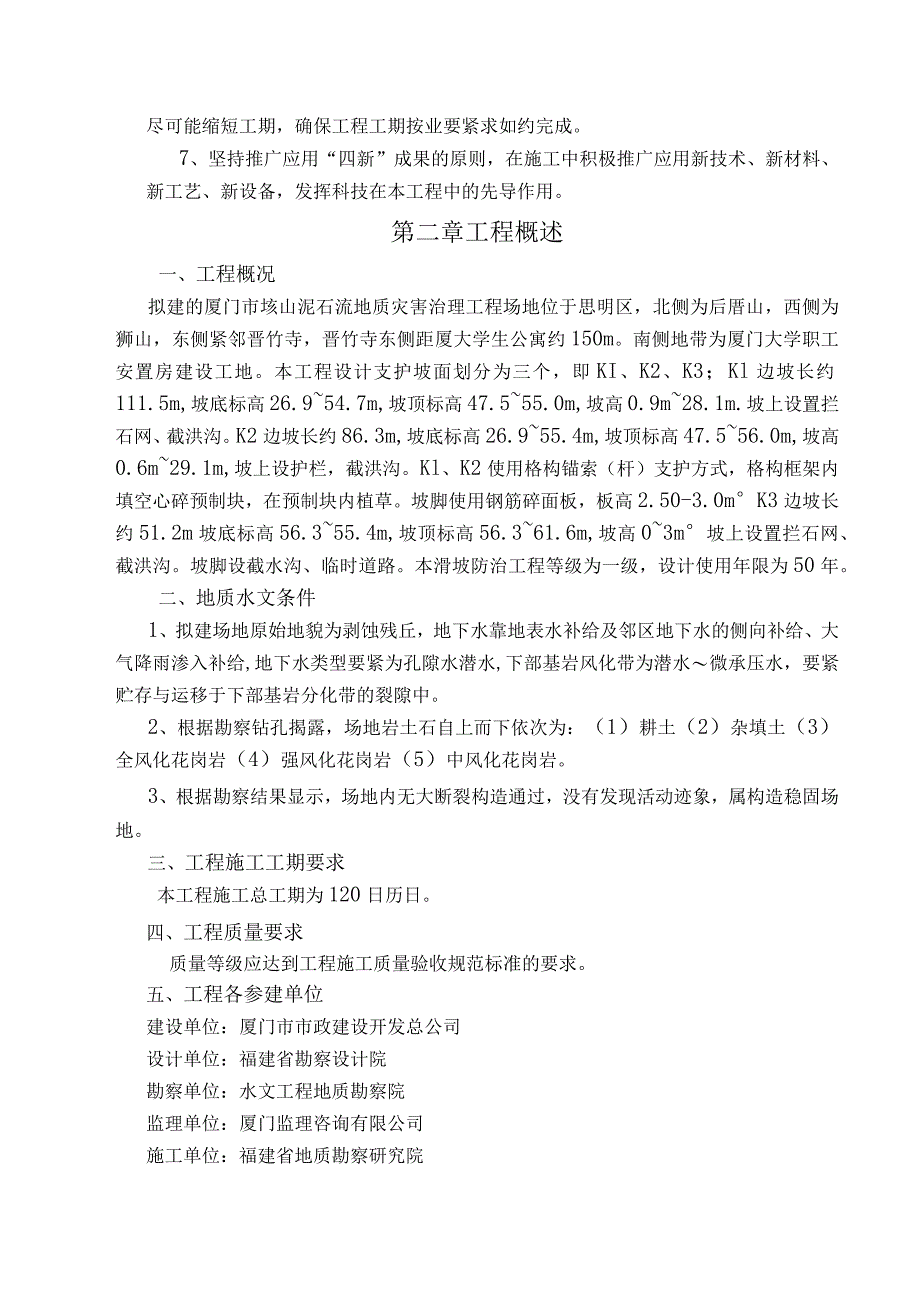

4、在施工中积极推广应用新技术、新材料、新工艺、新设备，发挥科技在本工程中的先导作用。第二章工程概述一、工程概况拟建的厦门市垓山泥石流地质灾害治理工程场地位于思明区，北侧为后厝山，西侧为狮山，东侧紧邻晋竹寺，晋竹寺东侧距厦大学生公寓约150m。南侧地带为厦门大学职工安置房建设工地。本工程设计支护坡面划分为三个，即KI、K2、K3；Kl边坡长约111.5m,坡底标高26.954.7m,坡顶标高47.555.0m,坡高0.9m28.1m.坡上设置拦石网、截洪沟。K2边坡长约86.3m,坡底标高26.955.4m,坡顶标高47.556.0m,坡高0.6m29.1m,坡上设护栏，截洪沟。Kl、K2使用格构
5、锚索（杆）支护方式，格构框架内填空心碎预制块，在预制块内植草。坡脚使用钢筋碎面板，板高2.50-3.0mK3边坡长约51.2m坡底标高56.355.4m,坡顶标高56.361.6m,坡高03m坡上设置拦石网、截洪沟。坡脚设截水沟、临时道路。本滑坡防治工程等级为一级，设计使用年限为50年。二、地质水文条件1、拟建场地原始地貌为剥蚀残丘，地下水靠地表水补给及邻区地下水的侧向补给、大气降雨渗入补给,地下水类型要紧为孔隙水潜水,下部基岩风化带为潜水微承压水，要紧贮存与运移于下部基岩分化带的裂隙中。2、根据勘察钻孔揭露，场地岩土石自上而下依次为：（1）耕土（2）杂填土（3）全风化花岗岩（4）强风化花岗岩

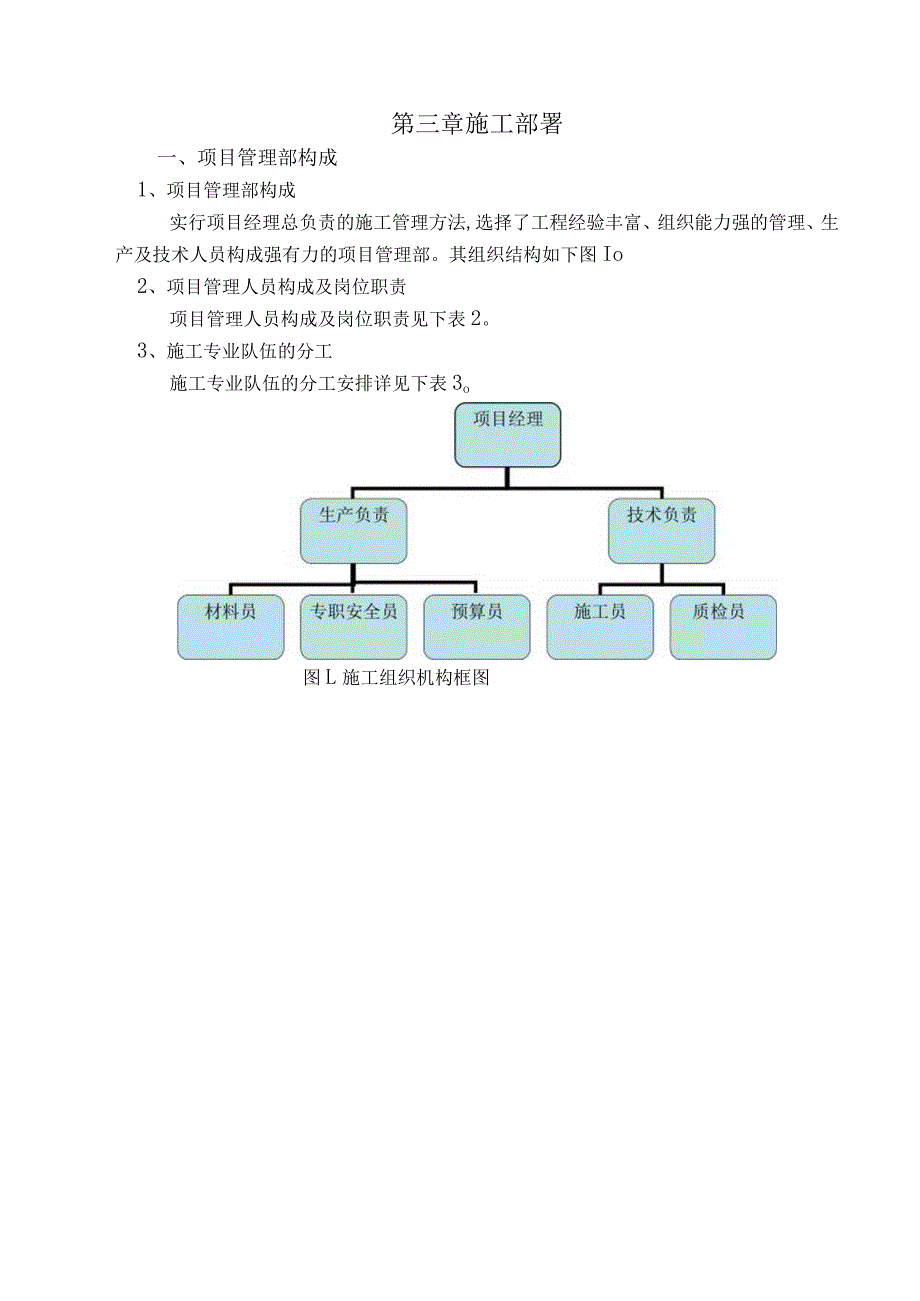

6、（5）中风化花岗岩。3、根据勘察结果显示，场地内无大断裂构造通过，没有发现活动迹象，属构造稳固场地。三、工程施工工期要求本工程施工总工期为120日历日。四、工程质量要求质量等级应达到工程施工质量验收规范标准的要求。五、工程各参建单位建设单位：厦门市市政建设开发总公司设计单位：福建省勘察设计院勘察单位：水文工程地质勘察院监理单位：厦门监理咨询有限公司施工单位：福建省地质勘察研究院第三章施工部署一、项目管理部构成1、项目管理部构成实行项目经理总负责的施工管理方法,选择了工程经验丰富、组织能力强的管理、生产及技术人员构成强有力的项目管理部。其组织结构如下图Io2、项目管理人员构成及岗位职责项目管理人
7、员构成及岗位职责见下表2。3、施工专业队伍的分工施工专业队伍的分工安排详见下表3o图L施工组织机构框图岗位姓名职责项目经理李海如全面领导工程施工。生产负责人游辉宇负责工程施工人员的调配、生产安排及安全、文明生产的管理。技术负责人黄明杰工程施工技术、施工质量的技术负责人。施工员彭江苏实施施工组织设计方案，协调各工序的衔接、检查、监督指导、负责质量管理制度的实施。质检员庄海明负责工程材料的检验、工程各工序的质量把关,试压块的制做、养护、送检等工作。专职安全员王向阳负责对工人进行安全教育，各项安全生产措施的落实、监督、检查、指导，是现场安全负责人。材料员邹燕国负责施工材料检查,验收及零配件的采购。项
8、目管理人员构成及岗位职责表2班组职责分工土方班组土方开挖、修坡、土方外运。锚孔施工班钻孔、安装锚索、锚杆与排水管、搭拆脚手架。注浆班锚杆孔、锚索孔一次及二次注浆钢筋制安班钢筋的下料、配制、焊接与边坡格构梁泥水班排水沟、截洪沟、急流槽、坡脚集水池、沉淀池混凝土浇捣班边坡格构梁混凝土的配制、搅拌、浇捣模板安装班边坡格构梁模板安装、坡脚混凝土板墙模板安装边坡绿化班边坡修整、回填土、空心砌块、植草、喷水养护。要紧专业队伍的职责分工表34、施工流水段划分施工流水段划分基本按设计边坡分段进行，考虑场地施工条件及各分段工程的难易程度，分为三段。其中Kl段、K2段施工难度较大、施工条件关，且工期紧任务急，为此
9、，边坡支护施工将首先考虑Kl段、K2段先行施工。具体划分为：第一段Kl段；第二段K2段；第三段K3段，其中K3段可根据实际施工情况可采取穿插施工作业。5、施工顺序施工顺序大致为：土方开挖、修坡-锚索（杆）基本试验-边坡截水沟施工-土方开挖坡面平整-搭设脚手架-锚索（杆）施工-仰斜排水孔施工-钢筋混凝土格架梁施工-锚索张拉锁定-拦石网、护栏施工-空心砌块植草-坡脚钢筋磴板墙施工-排洪沟浆砌片施工-集水井、沉淀池施工-护栏施工。6、试验计划及检验批划分施工要紧材料（如钢绞线、水泥、钢筋等）的检验按国家现行的产品标准与有关规范执行。按数量分批分期进行送检，及时给监理单位报备。本边坡工程要紧的试验为锚
10、索（杆）基本试验及验收试验锚索（杆）。锚索（杆）基本试验即破坏性抗拔试验。本次设计根据地层、地段锚索（杆）使用3个试验孔，锚固工程试验孔自由段不注浆，锚固段注浆可使用一次注浆，待试验结果分析后再确定是否增加二次高压注浆施工工艺。试验计划在正式施工前进行，根据具有代表性锚固地层布置试验孔，具体位置由监理与设计代表现场确定。验收试验锚索（杆）为非破坏性抗拔试验，其验收数量很多于工程锚索（杆）总数的5%,且不得少于3根。验收试验锚索（杆）孔位应在指定边坡或者坡顶工程全部工程锚索（杆）范围内由业主、监理与设计代表根据普遍性与代表性的原则进行随机抽样。试验孔按各平台施工段分别进行，即在每阶段平台锚索（孔
11、）张拉锁定前进行。第四章施工工艺技术边坡防护要紧使用预应力锚索（锚杆）结合格构支护方式；坡脚使用钢筋碎板墙支护，完善边坡排泄水（地表、地下水）及绿化防护工程。边坡支护施工顺序为：土方开挖、修坡-锚索（杆）基本试验-边坡截水沟施工-土方开挖坡面平整-搭设脚手架-锚索（杆）施工-仰斜排水孔施工-钢筋混凝土格架梁施工-锚索张拉锁定-拦石网、护栏施工-空心砌块植草-坡脚钢筋碎板墙施工-排洪沟浆砌片施工-集水井、沉淀池施工-护栏施工。具体施工方法及流程如下：一、边坡排水坡顶外边缘设置截洪沟一道，规格为2500x1500x80Omnb沟底坡率为2%；截洪沟使用M7.5浆砌Mu30片石，截洪沟与坡顶、坡底的
12、排水设施相互贯穿，形成一个完整的排水体系，确保边坡排水通畅。按照设计图纸标示截排水沟位置进行放样，结合实际地形确定排水沟的整体走向，定出边坡顶部与坡脚截排水沟的位置及沉淀池的位置,设置截排水沟走向及高程操纵点，使用小型挖掘机进行截排水沟沟槽土方开挖，后由人工进行修整及砌筑。二、土方开挖及坡面修整施工组织设计与规划：挖运弃土方约4.5万m:土方开挖规划工期50天，每天开挖土方约900m3,土方挖运施工实行10小时单班制,各施工面采取流水作业，确保施工不间断。由于本工程施工条件较为复杂，处在沟谷两侧冲刷带，原坡地地形陡峭，土方外运及施工材料运输极为困难，为提高工程施工效率，拟在Kl边坡中下段修整一
13、条宽度约4m左右的施工临时通道，并在较宽处增设车辆交会带，以便完全解决土方外运、设备及工程施工材料进出的难题，为本工程能否按期完成工程任务提供强有力保障。1、施工临时便道的设置及走向本工程治理区域地形坡度较陡，土方外运极为困难，拟在kl段原停车场范围内设置一条宽度约4m,长约35m的施工临时车道，其车道位置及走向详见附图所示，其做法如下：(1)、使用220型挖掘机沿坡顶起点位置进行土方削坡修整，暂开一条挖掘机行走通道到达坡底后，清理沟谷内土方及石块，埋设直径1.5m水泥涵管，埋设长度约15m左右，在涵管前后两端使用砂包叠加止水，引导原沟谷内地表流水从涵管内流出，并在砂包前沿现浇厚度15Cm税隔
14、水板，而后在所埋设涵管段内使用土石方回填，前后两端的砂包随着土方回填同时不断加高至标高48m左右，原坡底处标高约43m,坡顶临时车道标高约54m,车道上坡率6/30约20%左右，在坡底已埋设完成涵管段内设置土石方堆场及装运土方，若实际临时车道因坡度较大，土方运输车辆上坡困难，可考虑使用栈桥架设连接沟谷两侧，降低坡度，提高土方外运效率(附拟修整施工临时道路示意图)。(2)、沿沟谷两侧使用砂包叠加高度约LO-L5m左右，外侧搭设钢管架进行安全防护，防止坡面修整过程中土石方冲进沟底内，堵塞沟底流水。2、土方开挖(1)、土方开挖施工测量：进场后我单位技术人员会同监理工程师接收测量座标及高程操纵点，用全
15、站仪与水准仪校核操纵网，增设水准点，测量精度符合有关规范要求；按规范要求测绘地形图与纵横断面图并校核工程量；向监理工程师提交测量成果资料，用全站仪测放开挖边线、高程；在施工过程中严格操纵超挖。土方开挖前作好施工测量放样的准备工作。根据设计图提供的每个方格的施工座标进行放样，以便根据设计图上所示的挖方高度进行施工操纵。(2)、土方开挖顺序：边坡土方工程开挖顺序分三层开挖、修坡,第一层开挖、修坡到坡面高度约13m,第二层在第一层支护施工完毕后开始开挖、修坡，高度约为12.0m,第三层在第二层支护施工完毕后开始开挖、修坡，修坡至坡底。(3)、土方开挖要求：土方务必执行分区分层分段开挖的原则，分区是中心区与两端区，分层分段均衡开挖，严格做到开挖、修坡一层支护一层，上层支护未完成，不得开挖、修坡下一层，开挖放坡的坡比度务必符合设计要求(坡比度详见剖面大样图)，分段长度以一个工作日的工作量为准，使得坡面达到及时支护的目的；修整边坡并清除坡面虚土。每段开挖长度不大于15m,每层不得超过每层施工平台标高下50cm,且间隔开挖，机械开挖后及时对侧壁面进行人工修坡。边坡除一层能够不分段外，其它各层务必严格分段，分段长度20-25m,同意跳挖，每次
