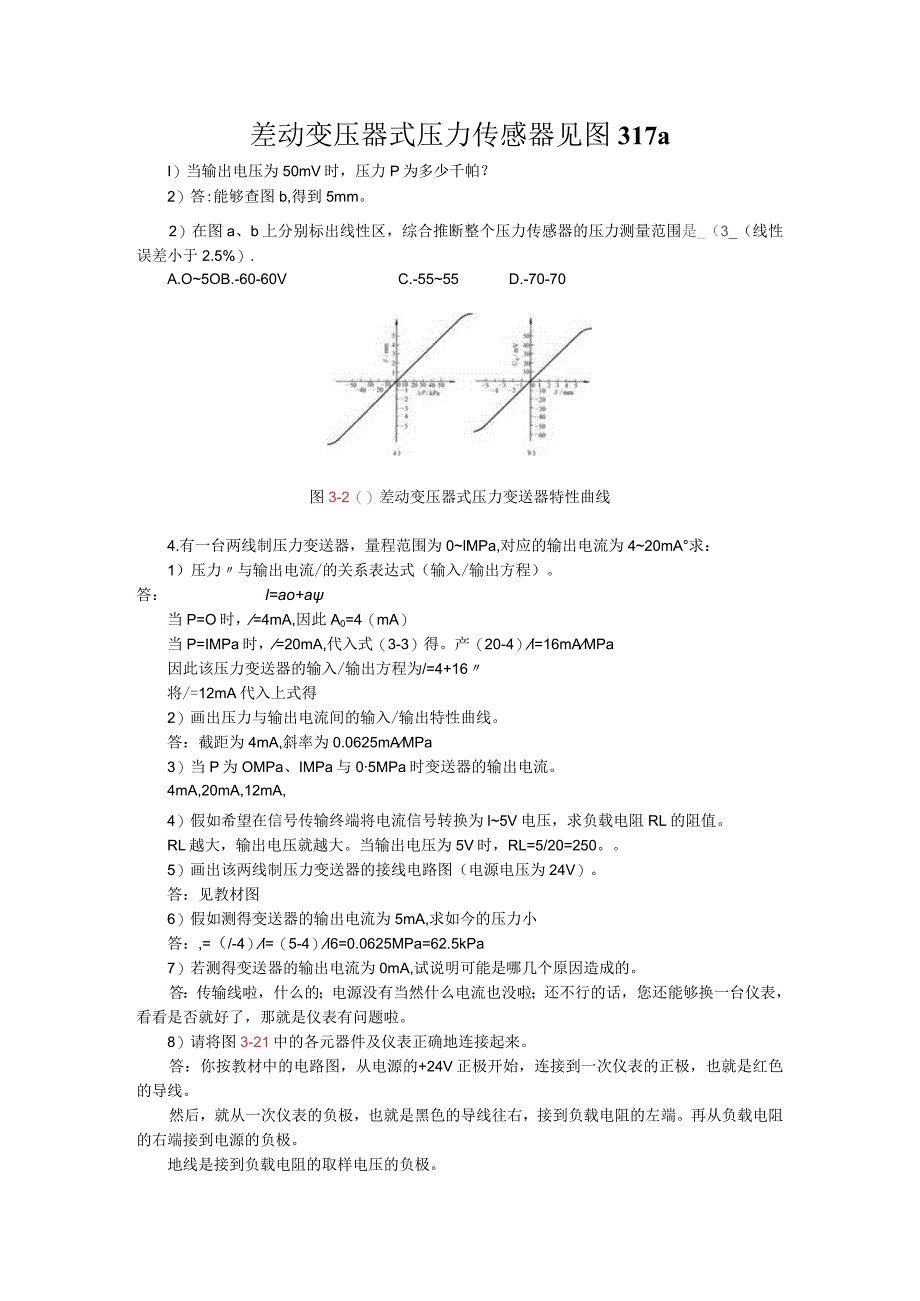

1、差动变压器式压力传感器见图317aI）当输出电压为50mV时，压力P为多少千帕？2）答:能够查图b,得到5mm。2）在图a、b上分别标出线性区，综合推断整个压力传感器的压力测量范围是_（3_（线性误差小于2.5%）.A.O5OB.-60-60VC.-5555D.-70-70图3-2（）差动变压器式压力变送器特性曲线4.有一台两线制压力变送器，量程范围为0lMPa,对应的输出电流为420mA求：1）压力与输出电流/的关系表达式（输入/输出方程）。答：l=ao+a当P=O时，=4mA,因此A0=4（mA）当P=IMPa时，=20mA,代入式（3-3）得。产（20-4）l=16mAMPa因此该压力变
2、送器的输入/输出方程为/=4+16将/=12mA代入上式得2）画出压力与输出电流间的输入/输出特性曲线。答：截距为4mA,斜率为0.0625mAMPa3）当P为OMPa、IMPa与05MPa时变送器的输出电流。4mA,20mA,12mA,4）假如希望在信号传输终端将电流信号转换为l5V电压，求负载电阻RL的阻值。RL越大，输出电压就越大。当输出电压为5V时，RL=5/20=250。5）画出该两线制压力变送器的接线电路图（电源电压为24V）。答：见教材图6）假如测得变送器的输出电流为5mA,求如今的压力小答：,=（/-4）l=（5-4）l6=0.0625MPa=62.5kPa7）若测得变送器的输

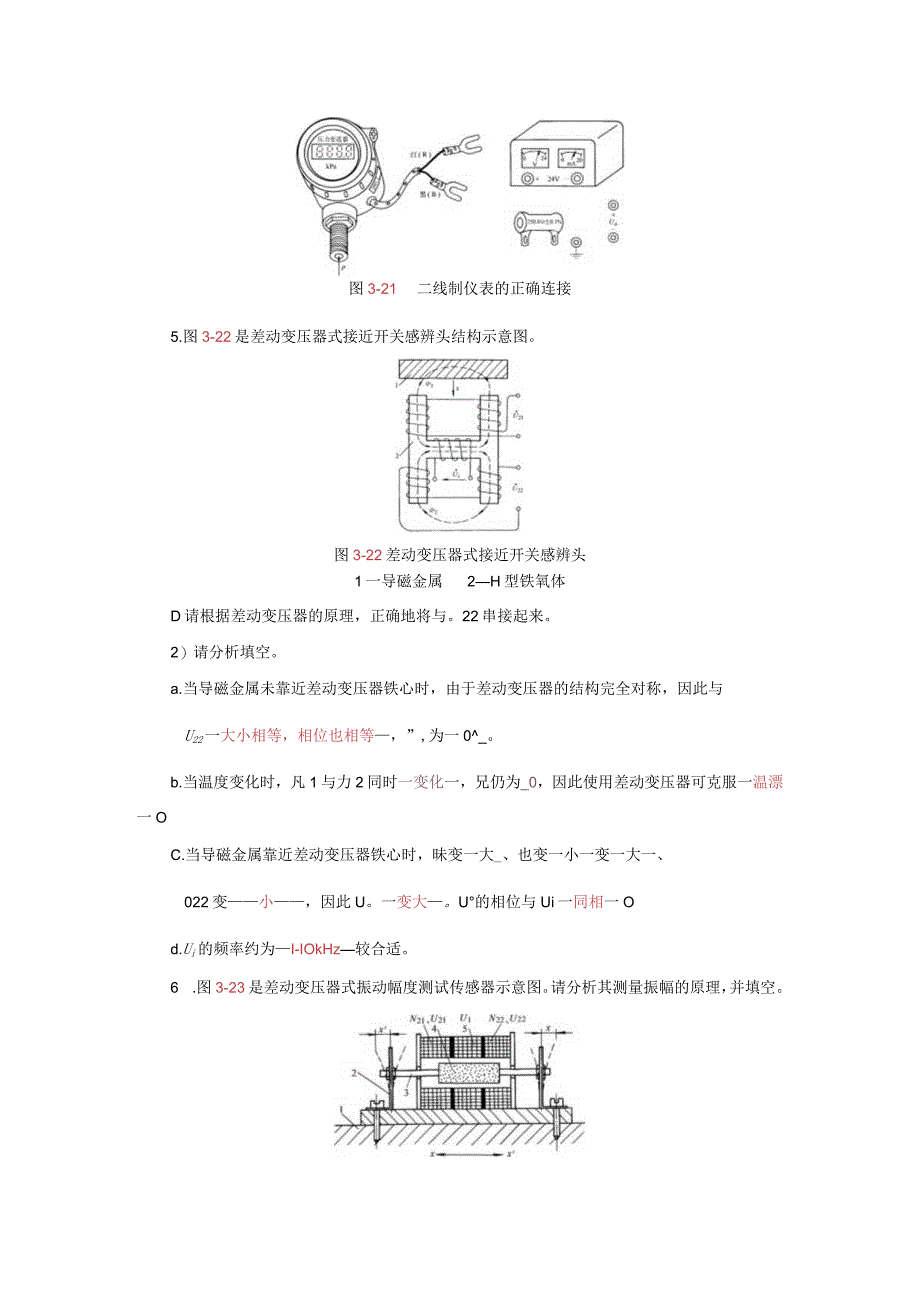

3、出电流为0mA,试说明可能是哪几个原因造成的。答：传输线啦，什么的；电源没有当然什么电流也没啦；还不行的话，您还能够换一台仪表，看看是否就好了，那就是仪表有问题啦。8）请将图3-21中的各元器件及仪表正确地连接起来。答：你按教材中的电路图，从电源的+24V正极开始，连接到一次仪表的正极，也就是红色的导线。然后，就从一次仪表的负极，也就是黑色的导线往右，接到负载电阻的左端。再从负载电阻的右端接到电源的负极。地线是接到负载电阻的取样电压的负极。输出电压4的接线端子的正极接负载电阻的左端,接线端子的负极接负载电阻的右端。图3-21二线制仪表的正确连接5.图3-22是差动变压器式接近开关感辨头结构示意
4、图。图3-22差动变压器式接近开关感辨头1一导磁金属2H型铁氧体D请根据差动变压器的原理，正确地将与。22串接起来。2）请分析填空。a.当导磁金属未靠近差动变压器铁心时，由于差动变压器的结构完全对称，因此与U22一大小相等，相位也相等，”,为一0_。b.当温度变化时，凡1与力2同时一变化一，兄仍为_0，因此使用差动变压器可克服一温漂一OC.当导磁金属靠近差动变压器铁心时，昧变一大_、也变一小一变一大一、022变小，因此U。一变大。U的相位与Ui一同相一Od.Ui的频率约为I-IOkHz较合适。6 .图3-23是差动变压器式振动幅度测试传感器示意图。请分析其测量振幅的原理，并填空。图3-23差动
5、变压器式振幅传感器1一振动体2-弹簧片式悬臂梁3一连杆4一衔铁5-差动变压器线圈当振动体因振动而向左位移时，由于衔铁_惯_性较大，因此留在原先位置，基本不动，因此相关于差动变压器线圈而言，相当于向_右一位移。M与之间的互感量量_变小一，因此Si_变小_。而Nl与N22之间的互感量量M2_变大_,因此U12_变大_。Uo=UaS其绝对值与振动的一幅值X_（幅值X/速度W加速度。）成正比，而相位与Ui一反相_（同相/反相）。反之，当振动体向右位移时，衔铁向_左一位移，Uo与Ui_同一相。7 .图3-24所示为电感式转速传感器与市售的磁电式（又称电磁感应式）转速传感器测量转速与转角的原理示意图。请根
6、据学过的电工知识，比较它们测量转速的工作原理有何本质区别，并分别写出图a与图b所举实例中转速的计算公式。本图所示的磁电式探头是否需要激励电源？为什么？图3-24两种测量转速的方法a）电感式b）磁电式（电磁感应式）1一被测旋转体（钢质齿轮）2导磁铁心3一线圈4一永久磁铁5汽车发动机曲轴转子/in-激励源频率Z-齿数7一传感器输出脉冲的周期8 .生产布料的车间用图图3-25所示的装置来检测与操纵布料卷取过程中的松紧程度。请分析填空。图3-25差动变压器式张力检测操纵系统1一变速传送电动机2一传动根3导向根4一张力转5一衔铁6祛码7一卷取我8布料9一伺服电动机当卷取辑转动太快时，布料的张力将增大_（增大/减小）。导致张力辑向一上一（上/下）位移。使差动变压器的衔铁不再处于中间位置。与M之间的互感量增大_（增加/减小），M2与M的互感量此一减小一因此Si-增大_（增大/减小），S2_减小_,经差动检波之后的”为_正_（负/正）值，去操纵伺服电动机，使它的转速变_慢_（快/慢），从而使张力恒定。这个测控系统属于_闭环一系统。9 .请参考图3-25的原理，构思一个测量向日葵日生长量（高度）的测量仪器。请你画出向日葵、两只导向滑轮、细线、差动变压器、衔铁、测量转换电路、指针式亳伏表等元器件，应使读者能看清他们之间的安装关系，并简要说明其工作原理。答：请观看教材配套光盘中的有关作业的提示。
