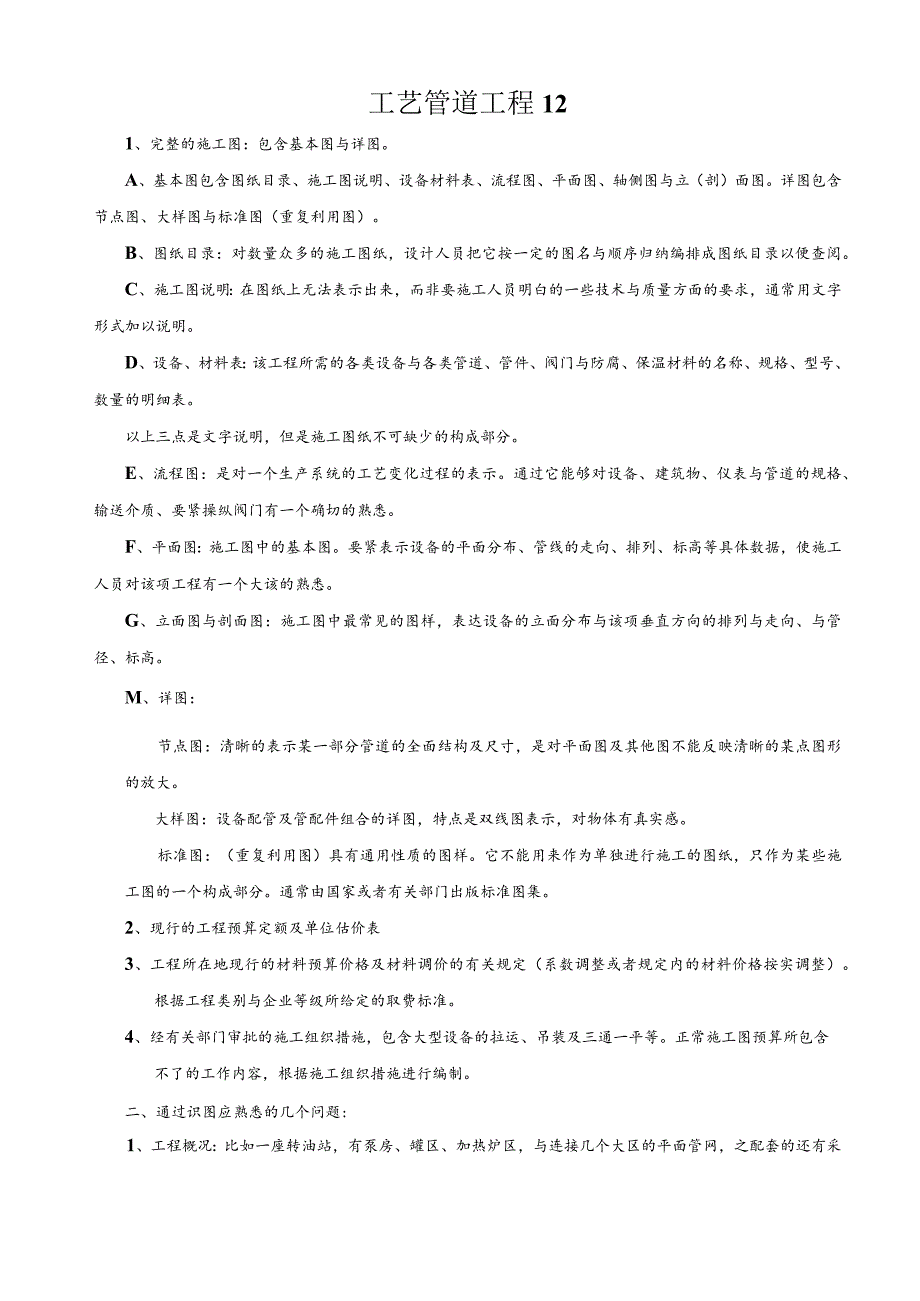

1、工艺管道工程121、完整的施工图：包含基本图与详图。A、基本图包含图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图与立（剖）面图。详图包含节点图、大样图与标准图（重复利用图）。B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名与顺序归纳编排成图纸目录以便查阅。C、施工图说明：在图纸上无法表示出来，而非要施工人员明白的一些技术与质量方面的要求，通常用文字形式加以说明。D、设备、材料表：该工程所需的各类设备与各类管道、管件、阀门与防腐、保温材料的名称、规格、型号、数量的明细表。以上三点是文字说明，但是施工图纸不可缺少的构成部分。E、流程图：是对一个生产系统的工艺变化过程的表示。通
2、过它能够对设备、建筑物、仪表与管道的规格、输送介质、要紧操纵阀门有一个确切的熟悉。F、平面图：施工图中的基本图。要紧表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的熟悉。G、立面图与剖面图：施工图中最常见的图样，表达设备的立面分布与该项垂直方向的排列与走向、与管径、标高。M、详图：节点图：清晰的表示某一部分管道的全面结构及尺寸，是对平面图及其他图不能反映清晰的某点图形的放大。大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。标准图：（重复利用图）具有通用性质的图样。它不能用来作为单独进行施工的图纸，只作为某些施工图的一个构成部分。通常由
3、国家或者有关部门出版标准图集。2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定（系数调整或者规定内的材料价格按实调整）。根据工程类别与企业等级所给定的取费标准。4、经有关部门审批的施工组织措施，包含大型设备的拉运、吊装及三通一平等。正常施工图预算所包含不了的工作内容，根据施工组织措施进行编制。二、通过识图应熟悉的几个问题:1、工程概况：比如一座转油站，有泵房、罐区、加热炉区，与连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。举例说明：2、各系统规定所用的材质、介质的工作压力、温度等，熟悉管道的焊缝等级，以便满足对焊口的处理（热处理及无损探伤）O3

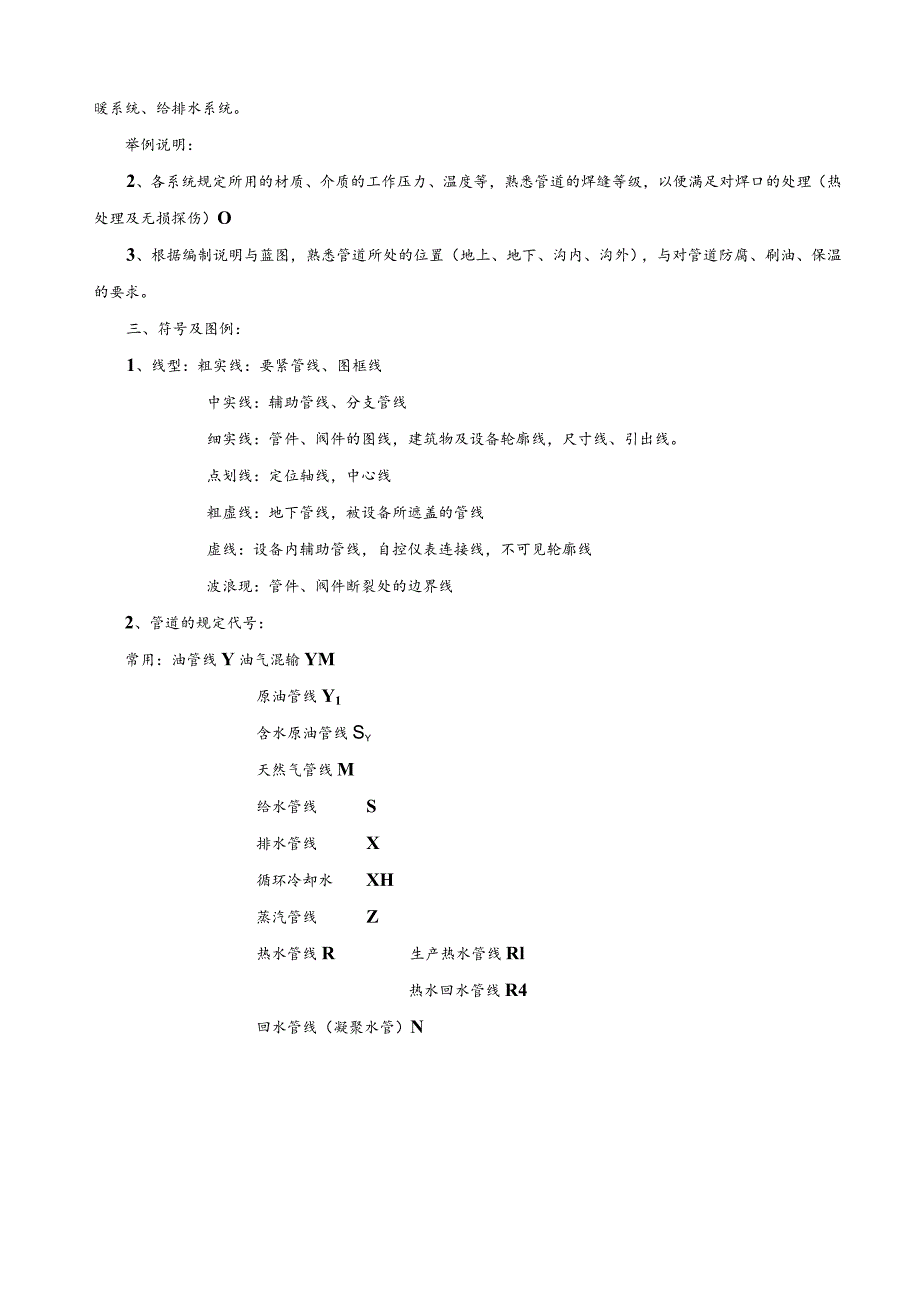

4、、根据编制说明与蓝图，熟悉管道所处的位置（地上、地下、沟内、沟外），与对管道防腐、刷油、保温的要求。三、符号及图例：1、线型：粗实线：要紧管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线。点划线：定位轴线，中心线粗虚线：地下管线，被设备所遮盖的管线虚线：设备内辅助管线，自控仪表连接线，不可见轮廓线波浪现：管件、阀件断裂处的边界线2、管道的规定代号：常用：油管线Y油气混输YM原油管线Y1含水原油管线Sy天然气管线M给水管线S排水管线X循环冷却水XH蒸汽管线Z热水管线R生产热水管线Rl热水回水管线R4回水管线（凝聚水管）N工艺管线安装施工图常用图例

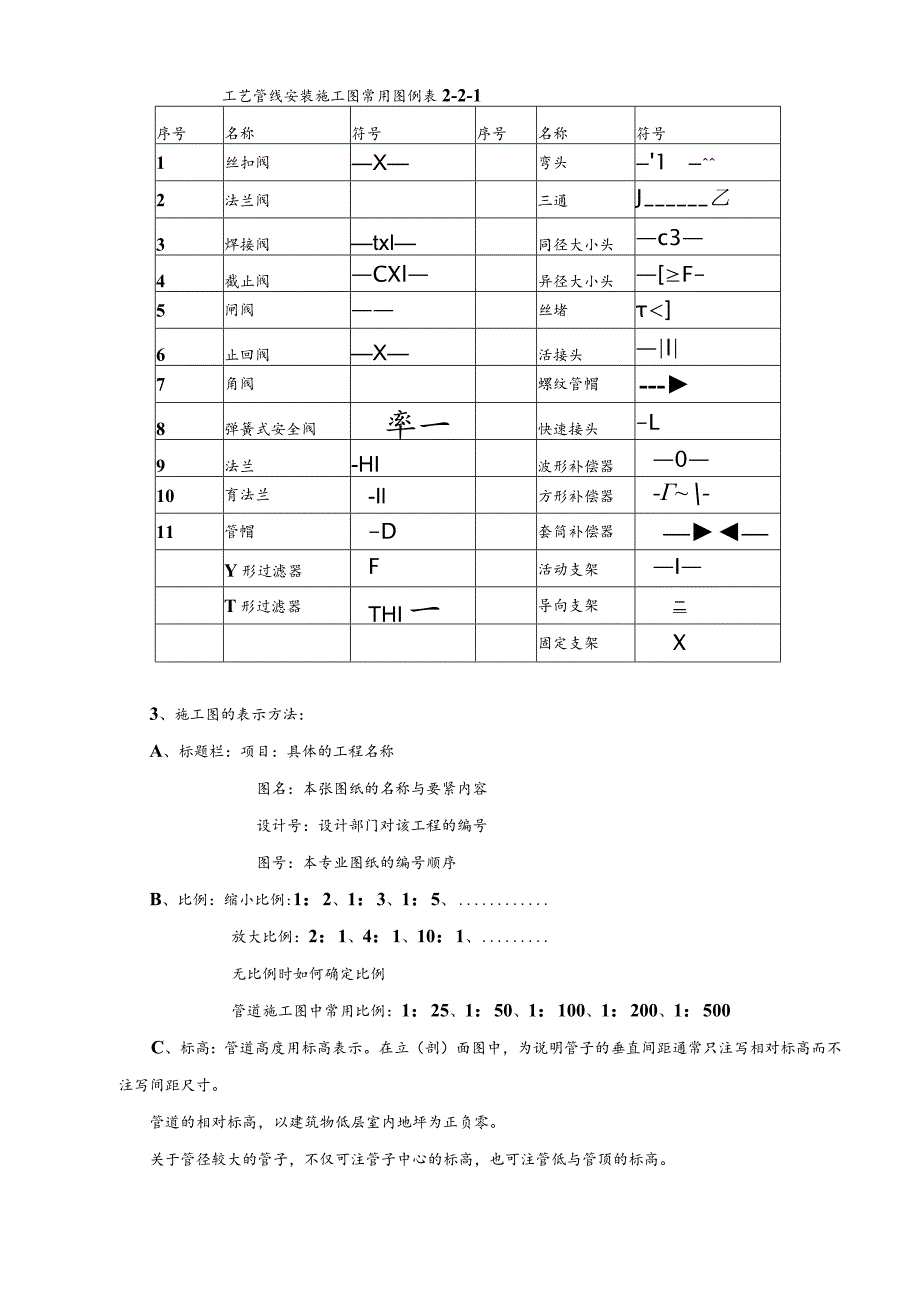

5、表2-2-1序号名称符号序号名称符号1丝扣阀X弯头一1一2法兰阀三通J乙3焊接阀txl同径大小头c34截止阀CXl异径大小头F-5闸阀丝堵6止回阀X活接头l7角阀螺纹管帽8弹簧式安全阀率一快速接头-L9法兰-HI波形补偿器010育法兰-Il方形补偿器-11管帽-D套筒补偿器Y形过滤器F活动支架IT形过滤器THI一导向支架二固定支架X3、施工图的表示方法：A、标题栏：项目：具体的工程名称图名：本张图纸的名称与要紧内容设计号：设计部门对该工程的编号图号：本专业图纸的编号顺序B、比例：缩小比例:1：2、1：3、1：5、放大比例：2：1、4：1、10：1、无比例时如何确定比例管道施工图中常用比例：1：
6、25、1：50、1：100、1：200、1：500C、标高：管道高度用标高表示。在立（剖）面图中，为说明管子的垂直间距通常只注写相对标高而不注写间距尺寸。管道的相对标高，以建筑物低层室内地坪为正负零。关于管径较大的管子，不仅可注管子中心的标高，也可注管低与管顶的标高。通常标高：管中心标高：管顶标高管底标高D、坡度、方向标：_-_E、尺寸线：起始线（箭头）、尺寸线、尺寸数字、尺寸界线四、管道安装工程的识图：工程图纸是设计人员对所设计工程全部意图的表达，识图则是预算人员熟悉工程情况重要而关键的一步，也是从事施工图预算编制的首要条件与环节。（一）管道的单双线图：管道施工图从图纸上可分为单线图与双线图
7、。在图形中仅用两条线条表示管子与管件形状的方法叫做双线表示法，由它画成的图样称双线图，另外由于管子的截面尺寸要小的多，因此在小比例的施工图中，往往把管子的壁厚与空心的管腔全部看成是一条线的投影。这种在图形中用单根粗实线来表示管子与管件的图样，通常叫做单线表示法，由它画成的图样称之单线图。下面将重点学习管道单线图的表示方法。1、管子的单线图：如图221是管子的单线图，根据投影原理，它的平面投影应积聚成一个小圆点，但为了便于识别，我们在小园0点的外面加画了一个小圆。大部分施工图中，仅画一个小图221圆，圆心并不加点，所表达的意义都是相同的，用单线图表示的弯头如图2-2-2在平面图上先看到立管的断口
8、，后看到横管图 222立管的断口是一个小圆，横管是一条线。在侧面图上线看到立管，横管的断口在背面看不到，这时横管是一个小圆，立管画到小圆的圆心，表示立管向下然后向后。图223为45弯头的单线图，45弯头的画法与90弯头的画法相似，只是90弯头画成整个小圆，而45弯头只画成半个小圆。图223图224图225图2-2-4.2-2-5是三统的单线图。图2-2-4：在平面图上先看到立管的断口，因此把立管画成一个小圆，横管画在小圆两边。在左立面图（左视图）上先看到横管的断口，因此把横管画成一个小圆，立管画到小圆的上边。图225的平面图上是一个三通，立面图上先看到横管，横管是一条线，向后的管线的断口看不到
9、，因此横管穿过圆心。左视图则是先看到横管的断口，向后的管线画到小圆的左侧。在单线图里，不论是同径三通，还是异径三通，它们图样的表示形式相同。图226图226是四通的单线图。同径四通与异径四通的单线图在图样的表示形式上相同，图227图228图227是同心大小头的单线图，同心大小头画成等腰梯形与等腰三角形，这两种表示形式意义相同。图228是偏心大小头的大小头。如偏心大小头在平面图上的图样与同心大小头相同，就需用文字加以注明偏心两字以免混淆。见图2-2-9是阀门的几种表示方法：ST)阀柄向前阀柄向后阀柄向右阀柄向左图2292、管子的积聚：弯管的积聚：弯管是由直管与弯头两部分构成。直管积聚后是一个小圆
10、，与直管相连接的弯头，在拐弯前的投影也积聚成小圆，同时同直管积聚成小圆的投影重合，如图2210。图2210弯管的积聚如图2210右侧平面图，先看到右立管的断口，右立管画成一个小圆，后看到横管，代表横管的直线画到小圆的边，再看到向下拐的左立管，但在平面图上显示的仅仅是弯头背部的投影，因此横管画到代表左立管的小圆的圆心。直线与阀门连接的投影从平面图上看，好象仅仅是个阀门并没有管子，实际直管积聚成的小圆同阀门内径的投影重合，如图2211所示，直管与阀门连接的单线图里仅仅是一只阀门的平面图。阀门与弯管连接，先看到弯头背部，再看到图2211阀门。立管部分在平面图上反映不出，它所积聚的小圆被弯头的投影所遮
11、盖，如图2211所示，平面图上先看到横管一条线，左侧向下拐的立管上与阀门连接，这时横管画到表示立管与阀门的小圆的圆心。立管向下然后向前拐，在立面图上看到的是前后走向的管线的断口，是一个小圆。3、管子的重叠：长短相同的两根管子，假如重叠在一起的话，它们的投影就完全重合，反映在投影面上好象是一根管子的投影，这种现象称之管子的重叠。两根直管重叠的表示方法：如图2212,当投影中出现两根管子1L一重叠时，假想前（上）面一根子巳经截去I高（前）低（后）高（前）一段（加折断符号），显示出后（下）面的一根管子，用这样的方法能够把两根或者图2212多根重叠管线显示清晰。这种表示管线的方法，称之折断显示法。如图
12、2213,是弯管与直管两根管线重叠的平面图。高（前）如左图：弯管高于直管，不加折断符号，只需弯管与直管断开34三,以示区别弯管与直管不在同一个标高上。如右图：弯管低于直管，通常用折断符号将直管折断，显露出弯管。多根管线重叠的表示方法：如图22144、管子的交叉：在图纸中经常出现交叉管线，这是管线投影相交所至。假如两条管线投影交叉,通常高的管线应显示完整，低的管线要断开表示。见图2215。OO图2215多根管线的交叉：图 2216如图2216,是由a、b、c、d四条管线投影相交所构成的平面图。图中断开C管看到的b与d管，断开d管看到的b管，断开b管与d管，看到的a管。因此从上到下排列的顺序应是a
