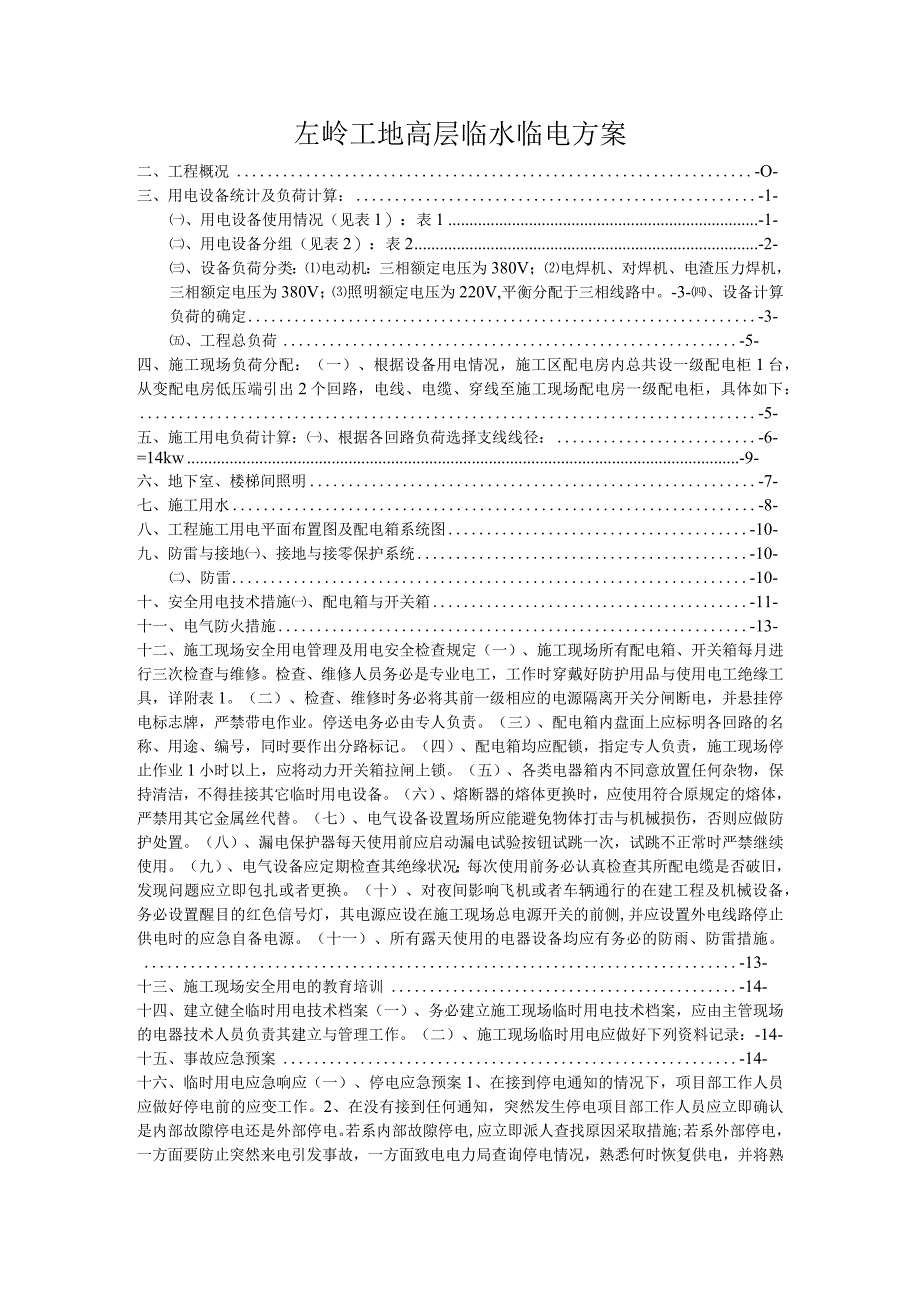

1、左岭工地高层临水临电方案二、工程概况-O-三、用电设备统计及负荷计算：-1-、用电设备使用情况（见表1）：表1-1-、用电设备分组（见表2）：表2-2-、设备负荷分类：电动机：三相额定电压为380V；电焊机、对焊机、电渣压力焊机，三相额定电压为380V；照明额定电压为220V,平衡分配于三相线路中。-3-、设备计算负荷的确定-3-、工程总负荷-5-四、施工现场负荷分配：（一）、根据设备用电情况，施工区配电房内总共设一级配电柜1台，从变配电房低压端引出2个回路，电线、电缆、穿线至施工现场配电房一级配电柜，具体如下：-5-五、施工用电负荷计算：、根据各回路负荷选择支线线径：-6-=14kw-9-六
2、、地下室、楼梯间照明-7-七、施工用水-8-八、工程施工用电平面布置图及配电箱系统图-10-九、防雷与接地、接地与接零保护系统-10-、防雷-10-十、安全用电技术措施、配电箱与开关箱-11-十一、电气防火措施-13-十二、施工现场安全用电管理及用电安全检查规定（一）、施工现场所有配电箱、开关箱每月进行三次检查与维修。检查、维修人员务必是专业电工，工作时穿戴好防护用品与使用电工绝缘工具，详附表1。（二）、检查、维修时务必将其前一级相应的电源隔离开关分闸断电，并悬挂停电标志牌，严禁带电作业。停送电务必由专人负责。（三）、配电箱内盘面上应标明各回路的名称、用途、编号，同时要作出分路标记。（四）、配
3、电箱均应配锁，指定专人负责，施工现场停止作业1小时以上，应将动力开关箱拉闸上锁。（五）、各类电器箱内不同意放置任何杂物，保持清洁，不得挂接其它临时用电设备。（六）、熔断器的熔体更换时，应使用符合原规定的熔体，严禁用其它金属丝代替。（七）、电气设备设置场所应能避免物体打击与机械损伤，否则应做防护处置。（八）、漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。（九）、电气设备应定期检查其绝缘状况；每次使用前务必认真检查其所配电缆是否破旧，发现问题应立即包扎或者更换。（十）、对夜间影响飞机或者车辆通行的在建工程及机械设备，务必设置醒目的红色信号灯，其电源应设在施工现场总电源开
4、关的前侧,并应设置外电线路停止供电时的应急自备电源。（十一）、所有露天使用的电器设备均应有务必的防雨、防雷措施。-13-十三、施工现场安全用电的教育培训-14-十四、建立健全临时用电技术档案（一）、务必建立施工现场临时用电技术档案，应由主管现场的电器技术人员负责其建立与管理工作。（二）、施工现场临时用电应做好下列资料记录：-14-十五、事故应急预案-14-十六、临时用电应急响应（一）、停电应急预案1、在接到停电通知的情况下，项目部工作人员应做好停电前的应变工作。2、在没有接到任何通知，突然发生停电项目部工作人员应立即确认是内部故隙停电还是外部停电。若系内部故隙停电,应立即派人查找原因采取措施;

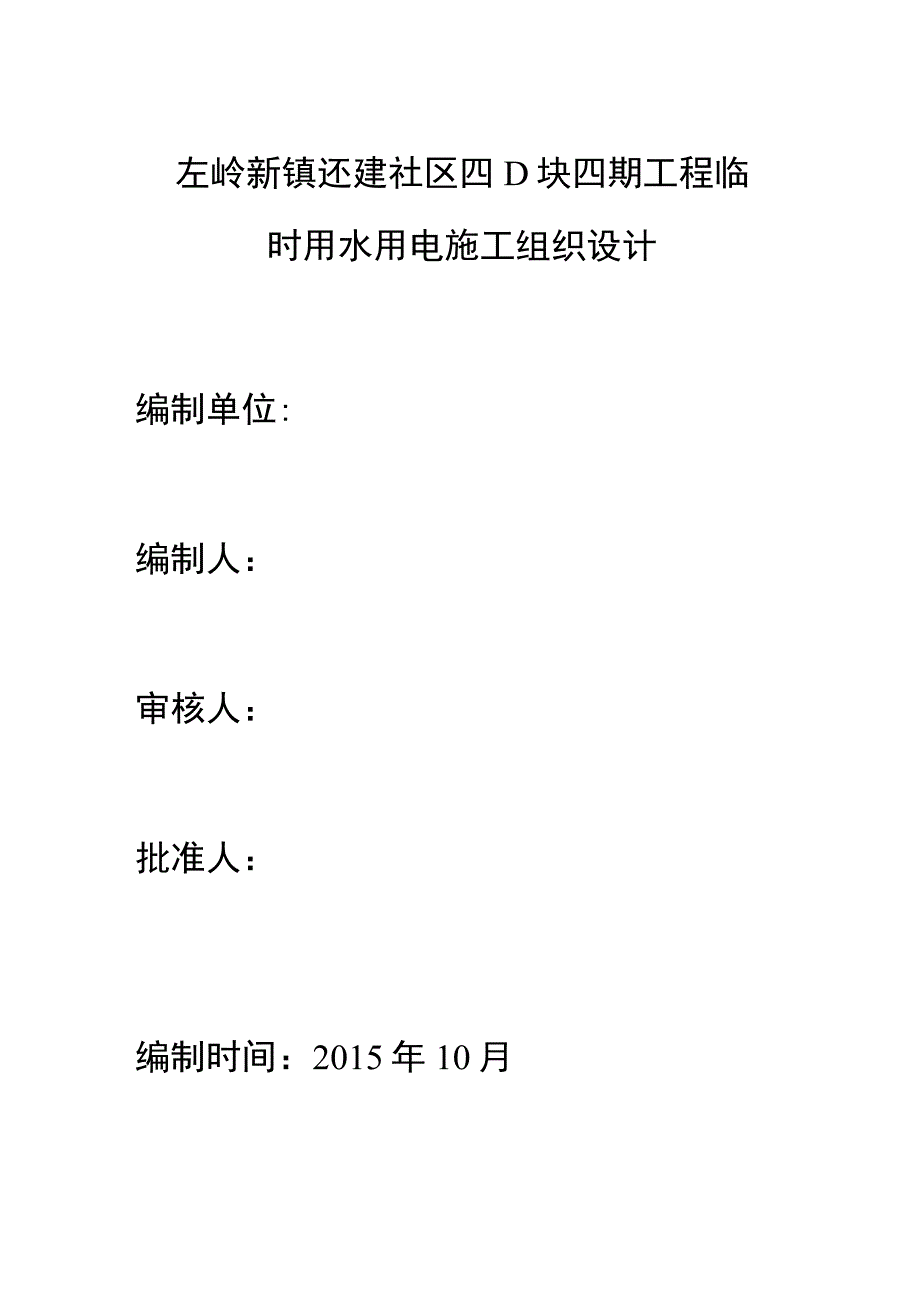

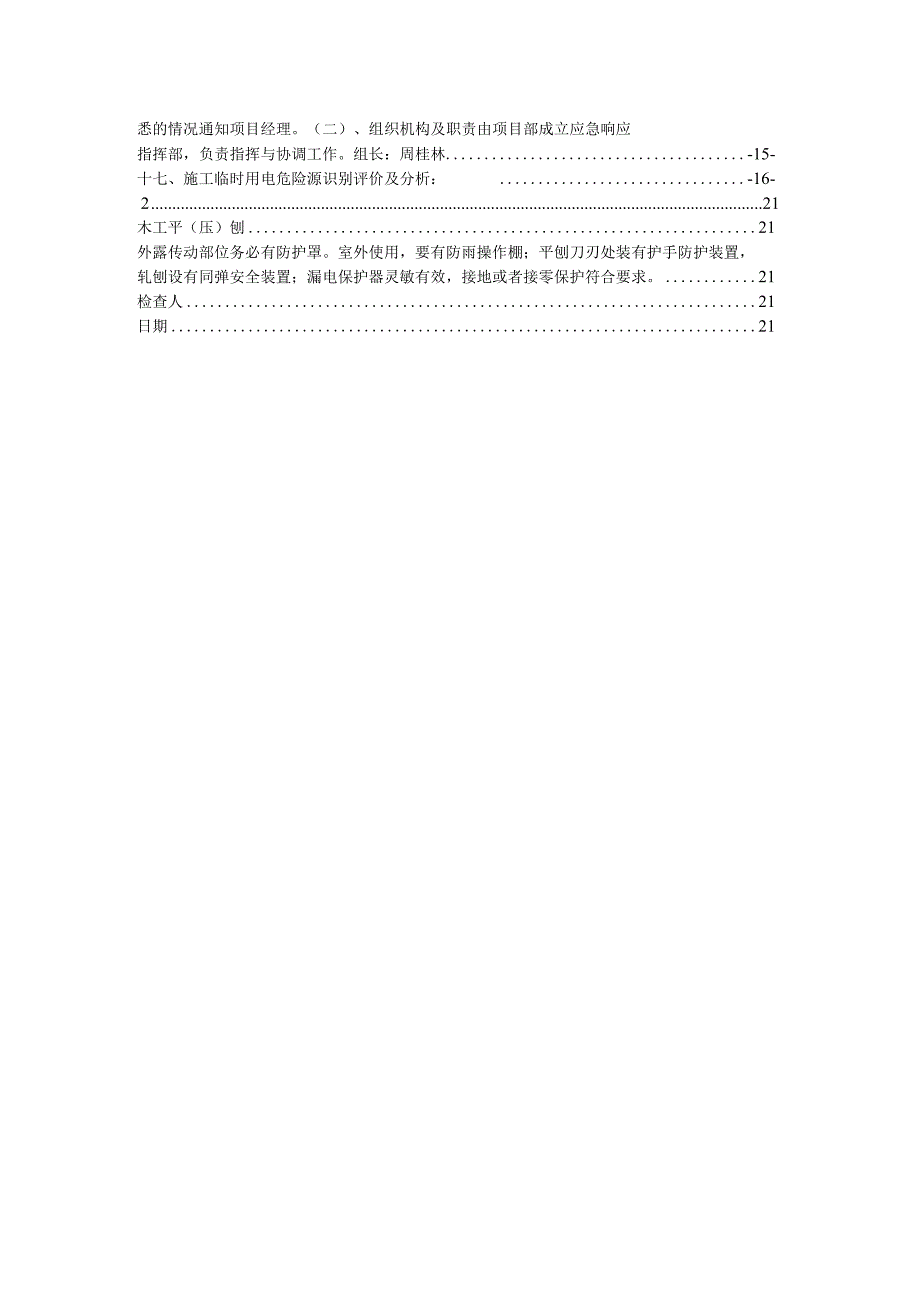

5、若系外部停电，一方面要防止突然来电引发事故，一方面致电电力局查询停电情况，熟悉何时恢复供电，并将熟悉的情况通知项目经理。（二）、组织机构及职责由项目部成立应急响应指挥部，负责指挥与协调工作。组长：周桂林-15-十七、施工临时用电危险源识别评价及分析：-16-221木工平（压）刨21外露传动部位务必有防护罩。室外使用，要有防雨操作棚；平刨刀刃处装有护手防护装置，轧刨设有同弹安全装置；漏电保护器灵敏有效，接地或者接零保护符合要求。21检查人21日期21左岭新镇还建社区四D块四期工程临时用水用电施工组织设计编制单位:编制人：审核人：批准人：编制时间：2015年10月目录一、设计根据：（1）建筑工程施
6、工现场供用电安全规范GB50194-1993（2）施工现场临时用电安全技术规范JGJ462005（3）建筑施工安全检查标准JGJ59-2011（4）通用用电设备配电设计规范GB50055-201I（5）建设工程施工现场消防安全技术规范GB50720-2011（6）业主现场已提供一台640KVA箱式变压器（7）施工现场临时用电设备负荷与施工现场平面布置图-O-二、工程概况-O-三、用电设备统计及负荷计算：-1-、用电设备使用情况（见表1）：表1-1-、用电设备分组（见表2）：表2-2-、设备负荷分类：（D电动机：三相额定电压为380V；（2）电焊机、对焊机、电渣压力焊机，三相额定电压为380V；
7、照明额定电压为220V,平衡分配于三相线路中。-3-、设备计算负荷的确定-3-、工程总负荷-5-四、施工现场负荷分配：（一）、根据设备用电情况，施工区配电房内总共设一级配电柜1台，从变配电房低压端引出2个回路，电线、电缆、穿线至施工现场配电房一级配电柜，具体如下：-5-五、施工用电负荷计算：、根据各回路负荷选择支线线径：-6-=Mkw-9-六、地下室、楼梯间照明-7-七、施工用水-8-八、工程施工用电平面布置图及配电箱系统图-10-九、防雷与接地、接地与接零保护系统-10-、防雷-10-十、安全用电技术措施、配电箱与开关箱-11-十一、电气防火措施-13-十二、施工现场安全用电管理及用电安全检
8、查规定（一）、施工现场所有配电箱、开关箱每月进行三次检查与维修。检查、维修人员务必是专业电工，工作时穿戴好防护用品与使用电工绝缘工具，详附表1。（二）、检查、维修时务必将其前一级相应的电源隔离开关分闸断电，并悬挂停电标志牌，严禁带电作业。停送电务必由专人负责。（三）、配电箱内盘面上应标明各回路的名称、用途、编号，同时要作出分路标记。（四）、配电箱均应配锁，指定专人负责，施工现场停止作业1小时以上，应将动力开关箱拉闸上锁。（五）、各类电器箱内不同意放置任何杂物，保持清洁，不得挂接其它临时用电设备。（六）、熔断器的熔体更换时，应使用符合原规定的熔体，严禁用其它金属丝代替。（七）、电气设备设置场所应
9、能避免物体打击与机械损伤，否则应做防护处置。（八）、漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。（九）、电气设备应定期检查其绝缘状况；每次使用前务必认真检查其所配电缆是否破旧，发现问题应立即包扎或者更换。（十）、对夜间影响飞机或者车辆通行的在建工程及机械设备，务必设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧,并应设置外电线路停止供电时的应急自备电源。（十一）、所有露天使用的电器设备均应有务必的防雨、防雷措施。-13-十三、施工现场安全用电的教育培训-14-十四、建立健全临时用电技术档案（一）、务必建立施工现场临时用电技术档案，应由主管现场的电器技术人
10、员负责其建立与管理工作。（二）、施工现场临时用电应做好下列资料i己录:-14-十五、事故应急预案-14-十六、临时用电应急响应（一）、停电应急预案1、在接到停电通知的情况下，项目部工作人员应做好停电前的应变工作。2、在没有接到任何通知，突然发生停电项目部工作人员应立即确认是内部故隙停电还是外部停电。若系内部故障停电,应立即派人查找原因采取措施;若系外部停电，一方面要防止突然来电引发事故，一方面致电电力局查询停电情况，熟悉何时恢复供电，并将熟悉的情况通知项目经理。（二）、组织机构及职责由项目部成立应急响应指挥部，负责指挥与协调工作。组长：周桂林-15-十七、施工临时用电危险源识别评价及分析：-1
11、6-221木工平（压）刨21外露传动部位务必有防护罩。室外使用，要有防雨操作棚；平刨刀刃处装有护手防护装置，轧刨设有回弹安全装置；漏电保护器灵敏有效，接地或者接零保护符合要求。21检查人21日期21附表1施工机具验收表-36-附表2接地电阻测验记录-38-附表3电工日常巡视维修工作记录-39-附表4配电箱每旬专项检查记录表-40-附图：配电箱系统图（附图一附图十四）施工区临时用电平面布置图（附图十五）123456789101112131415161718192021222324252627282930313233343536一、 设计根据：（1）建筑工程施工现场供用电安全规范GB50194-1
12、993（2）施工现场临时用电安全技术规范JGJ462005（3）建筑施工安全检查标准JGJ59-2011（4）通用用电设备配电设计规范GB50055-2011（5）建设工程施工现场消防安全技术规范GB50720-20U（6）业主现场已提供一台640KVA箱式变压器（7）施工现场临时用电设备负荷与施工现场平面布置图二、 工程概况地理位置工程名称；左岭新镇四期还建社区D块2#地下窒、2-1#.2-2#、2-3#2-4#楼。建设单位：武汉左岭新城投资开发有限公司。设计单位：广州军区司令部建筑工程设计院。武汉与创建筑工程设计院工程。监理单位：施工总包单位：众科建设集团工程工程。2、设计概况：本工程位于
13、武汉市东湖高新区左岭新城科技二路与卸甲路交汇处、场地自然地面标高16.2627.5米（根据现场实测场平标高为20.10-23.24米）。本工程由二栋34层住宅楼、一栋20层住宅楼及附属一层商业裙楼、一栋一层配电房、一栋二层商铺及一层地下窒（作为车库、设备用房）构成。3、建筑特征本工程占地面积约为3300.36平方米、规划总用地面积为17482.14平方米、规划净用地面积为15131.29平方米、总建筑面积为68786.48平方米、其中住宅楼55258.54平方米、商铺为1109.43平方米、地下建筑面积为11684.33平方米、（2T#楼占地面积1363.70平方米、建筑面积为16124.68
14、平方米、总高度58.3米、2-2#楼建筑占地面积为481.7平方米、总建筑面积为13390.53平方米、总高度98.9米、2-3#楼占地面积919.16平方米、总建筑面积为26728.42平方米、总高度98.9米、2-4#楼占地面积为434平方米、总建筑面积为868平方米、总高度8.85米、本工程塔楼使用剪力墙结构体系、纯地下窒为钢筋混凝土框架结构、结构抗震等级、剪力墙三级、地下窒有关规范的框架抗震等级三级、地下窒超出上部结构有关范围内且无上部结构部分的抗震等级四级、使用年限及安全等级、结构设计使用年限为50年、建筑安全等级二级、地基基础设计甲级、建筑耐火等候高层楼一级、2-4#楼防火等级二级
15、、抗震设防丙类、抗震烈度6度、建筑场地II类、地下窒防水等级底板、外墙二级、顶板一级、地上部分主楼防水等级为1级、屋面防水层合理使用年限为25年、。该工程临时用电设备要紧有塔吊、升降机、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、照明用电等，总用电量为309.42KW、558.76KVAo37383940414243444546474849505152535455565758596061626364供配电方式：由甲方现场提供一台630KVA变压器处设配电室各引一路电源(VV22-4X240+1X120)至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表，以计量施工总电量。供电方式使用三相五线制TN-S系统。在总配电箱及末端箱，与超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线与保护零线要严格区分，不得混用。所有机电设备的金属外壳务必与保护零线做可靠
