《工艺守则操作规程.docx》由会员分享，可在线阅读，更多相关《工艺守则操作规程.docx（30页珍藏版）》请在第壹文秘上搜索。

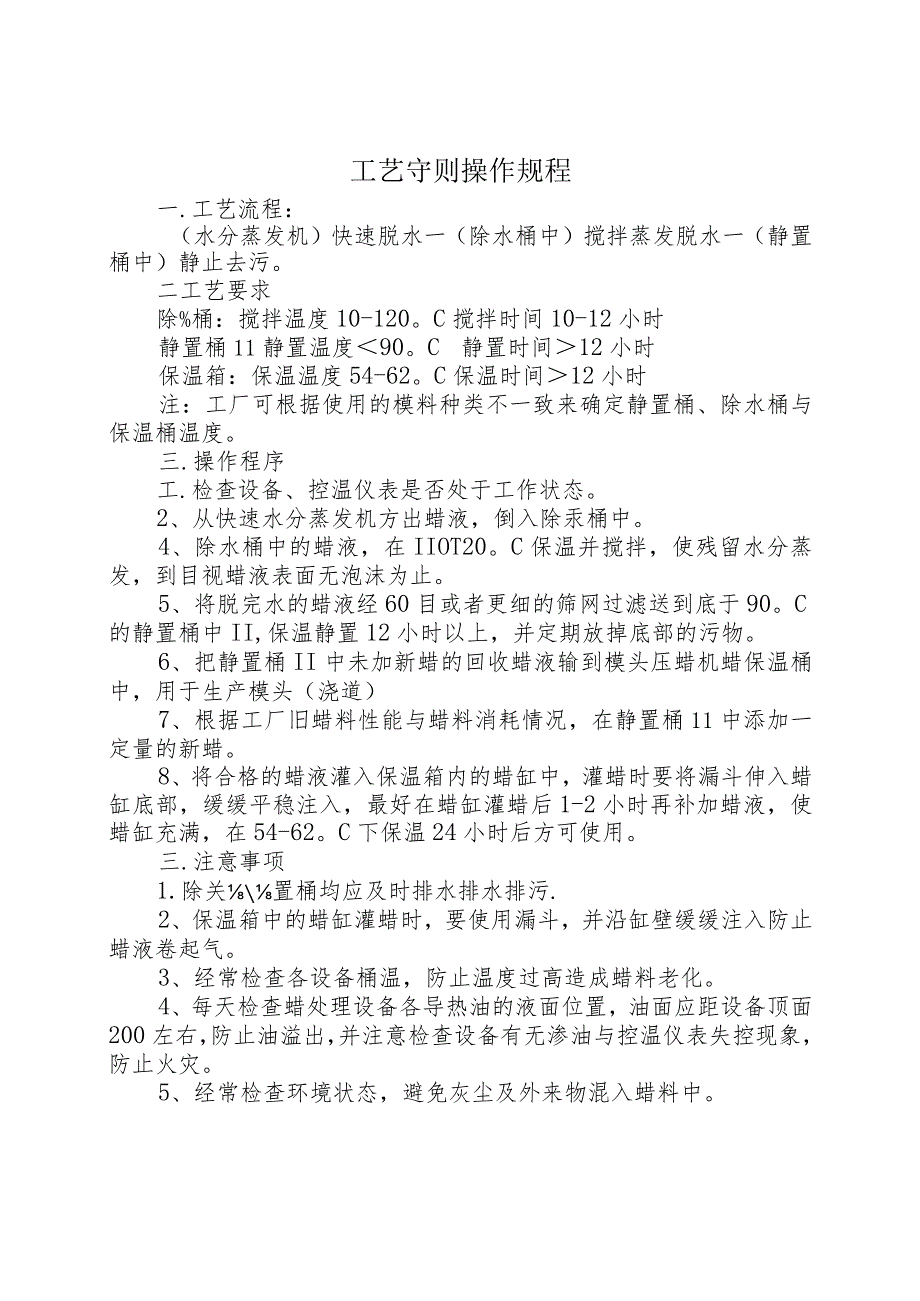

1、工艺守则操作规程一.工艺流程：（水分蒸发机）快速脱水一（除水桶中）搅拌蒸发脱水一（静置桶中）静止去污。二工艺要求除%桶：搅拌温度10-120。C搅拌时间10-12小时静置桶11静置温度90。C静置时间12小时保温箱：保温温度54-62。C保温时间12小时注：工厂可根据使用的模料种类不一致来确定静置桶、除水桶与保温桶温度。三.操作程序工.检查设备、控温仪表是否处于工作状态。2、从快速水分蒸发机方出蜡液，倒入除汞桶中。4、除水桶中的蜡液，在IIOT20。C保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。5、将脱完水的蜡液经60目或者更细的筛网过滤送到底于90。C的静置桶中II,保温静置12小
2、时以上，并定期放掉底部的污物。6、把静置桶II中未加新蜡的回收蜡液输到模头压蜡机蜡保温桶中，用于生产模头（浇道）7、根据工厂旧蜡料性能与蜡料消耗情况，在静置桶11中添加一定量的新蜡。8、将合格的蜡液灌入保温箱内的蜡缸中，灌蜡时要将漏斗伸入蜡缸底部，缓缓平稳注入，最好在蜡缸灌蜡后1-2小时再补加蜡液，使蜡缸充满，在54-62。C下保温24小时后方可使用。三.注意事项1.除关置桶均应及时排水排水排污.2、保温箱中的蜡缸灌蜡时，要使用漏斗，并沿缸壁缓缓注入防止蜡液卷起气。3、经常检查各设备桶温，防止温度过高造成蜡料老化。4、每天检查蜡处理设备各导热油的液面位置，油面应距设备顶面200左右，防止油溢出

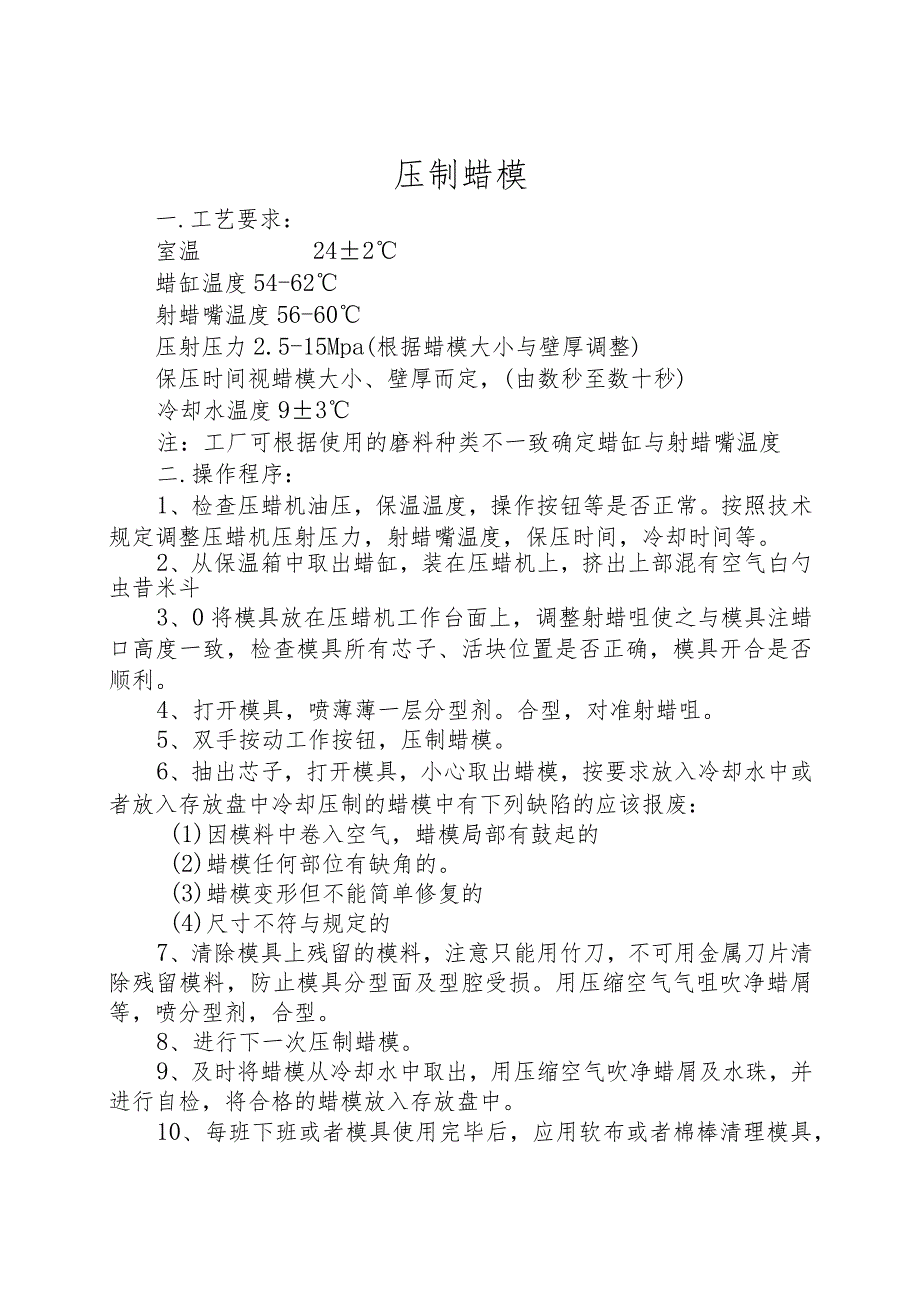

3、，并注意检查设备有无渗油与控温仪表失控现象，防止火灾。5、经常检查环境状态，避免灰尘及外来物混入蜡料中。压制蜡模一.工艺要求：室温242蜡缸温度54-62射蜡嘴温度56-60压射压力2.5-15Mpa(根据蜡模大小与壁厚调整)保压时间视蜡模大小、壁厚而定，(由数秒至数十秒)冷却水温度93注：工厂可根据使用的磨料种类不一致确定蜡缸与射蜡嘴温度二.操作程序：1、检查压蜡机油压，保温温度，操作按钮等是否正常。按照技术规定调整压蜡机压射压力，射蜡嘴温度，保压时间，冷却时间等。2、从保温箱中取出蜡缸，装在压蜡机上，挤出上部混有空气白勺虫昔米斗3、0将模具放在压蜡机工作台面上，调整射蜡咀使之与模具注蜡口高
4、度一致，检查模具所有芯子、活块位置是否正确，模具开合是否顺利。4、打开模具，喷薄薄一层分型剂。合型，对准射蜡咀。5、双手按动工作按钮，压制蜡模。6、抽出芯子，打开模具，小心取出蜡模，按要求放入冷却水中或者放入存放盘中冷却压制的蜡模中有下列缺陷的应该报废：(1)因模料中卷入空气，蜡模局部有鼓起的(2)蜡模任何部位有缺角的。(3)蜡模变形但不能简单修复的(4)尺寸不符与规定的7、清除模具上残留的模料，注意只能用竹刀，不可用金属刀片清除残留模料，防止模具分型面及型腔受损。用压缩空气气咀吹净蜡屑等，喷分型剂，合型。8、进行下一次压制蜡模。9、及时将蜡模从冷却水中取出，用压缩空气吹净蜡屑及水珠，并进行自

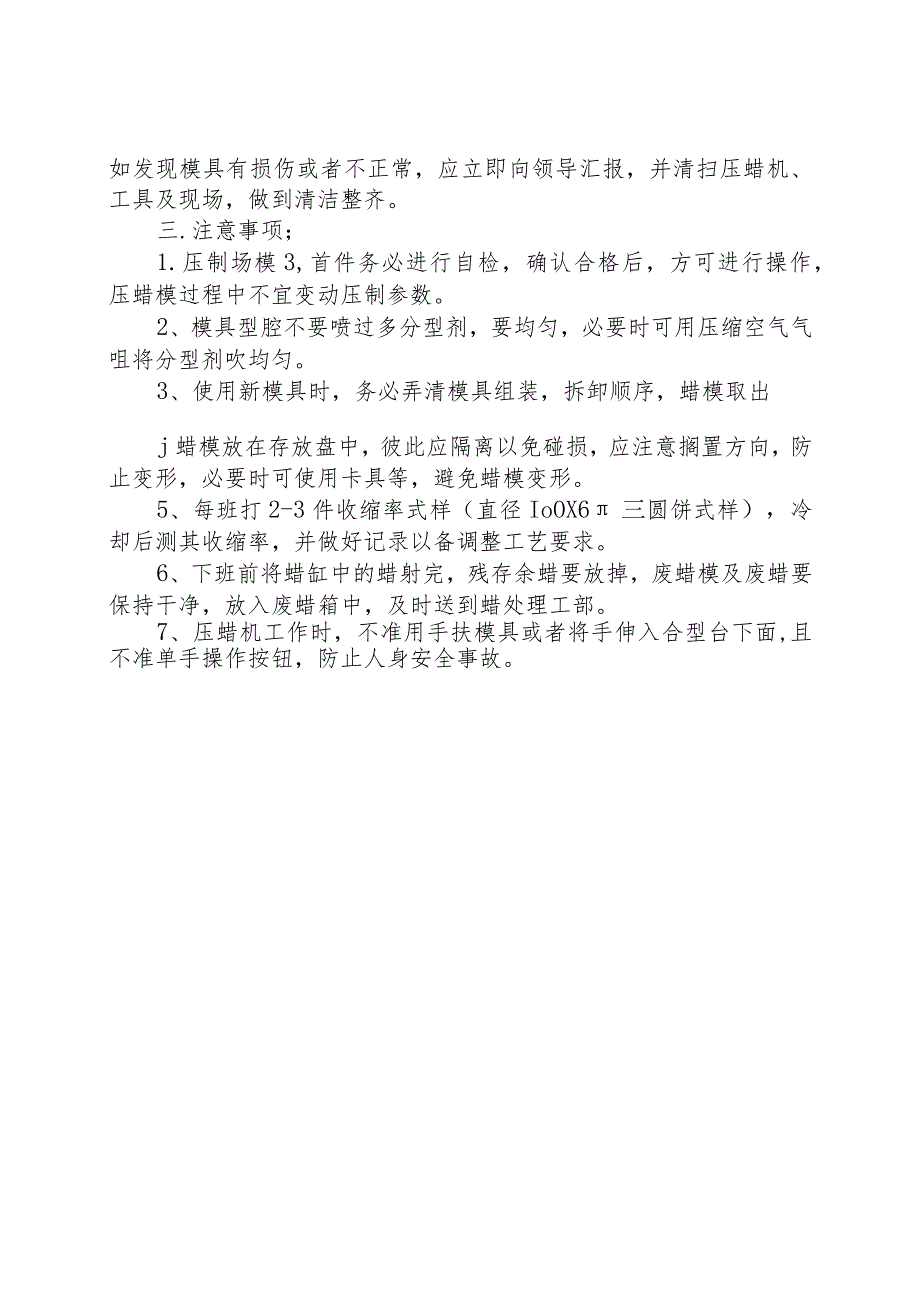

5、检，将合格的蜡模放入存放盘中。10、每班下班或者模具使用完毕后，应用软布或者棉棒清理模具，如发现模具有损伤或者不正常，应立即向领导汇报，并清扫压蜡机、工具及现场，做到清洁整齐。三.注意事项；1.压制场模3,首件务必进行自检，确认合格后，方可进行操作，压蜡模过程中不宜变动压制参数。2、模具型腔不要喷过多分型剂，要均匀，必要时可用压缩空气气咀将分型剂吹均匀。3、使用新模具时，务必弄清模具组装，拆卸顺序，蜡模取出j蜡模放在存放盘中，彼此应隔离以免碰损，应注意搁置方向，防止变形，必要时可使用卡具等，避免蜡模变形。5、每班打2-3件收缩率式样（直径IoOX6三圆饼式样），冷却后测其收缩率，并做好记录以备
6、调整工艺要求。6、下班前将蜡缸中的蜡射完，残存余蜡要放掉，废蜡模及废蜡要保持干净，放入废蜡箱中，及时送到蜡处理工部。7、压蜡机工作时，不准用手扶模具或者将手伸入合型台下面,且不准单手操作按钮，防止人身安全事故。浇道模头制作一.工艺要求：室温242射蜡温度70-75oC（手工浇模头时蜡温80。C左右）压射压力0.2-0.4Mpa保压时间视浇道（模头）种类而定，通常几十秒。注：工厂可根据使用的模料种类确定压射蜡温度。二.操作程序：整体浇道压制1、检查模头压机气压，保温桶温度，操作按钮等是否正常，按照技术规定调整机器压射压力等参数。2、将浇道模头模具放在机器台面上，检查机器射蜡咀是否与模具注蜡口高度
7、一致，模具开合是否顺利。3、打开模具，喷薄薄一层分型剂，安放螺帽，合上模具，对准射蜡常。4、双手按动工作按钮，压制浇道蜡模。5、压制完毕，抽出芯子，打开模具，小心取出浇道蜡模，放入冷却汞中，注意有缺陷的应报废。6、清除模具上残留的摸料。7、喷分型剂，安放螺帽，合型，进行下一次压制。8、蜡浇道在冷却水中冷却30分钟后取出，用压缩空气吹净水珠，放在指定位置。9、每班下班或者模具使用完毕，应将设备及模具清理干净。组合浇道制作1、分别浇注直浇道与横浇道；通常使用数付以上模具将80。C左右蜡液浇入，注意需补浇防缩，浇后将模具置于冷却水中冷却,冷却时间依模头大小而定，取出直浇道与横浇道模后，把模具型腔内水
8、珠吹净，合模，再浇注。2、浇道（模头）组合；按照工艺技术规定将浇道组合，为确保直浇道与横浇道蜡模粘牢，先将直浇道粘结面浸入熔蜡杯中沾蜡，再用加热的焊刀或者大功率电烙铁（100W以上）进行焊接，使焊缝严密，四周形成圆角。三注意事项.1、：莫具鼠腔不要喷过多的分型剂。2、浇道表面应平整，无凹陷裂纹与披逢，有裂纹与凹陷要进行修补，不能修补的要报废。3、浇道与组焊时要注意安全，工作完毕切断电源。修蜡模一.工艺要求：室温242二.操作程序：1、.修摸前检看；经冷却，已定型的外观无缺陷的蜡模方可进行修模，尺寸精度要求高的件，对重要尺寸应进行检测，合格后再修模。2、修模（1）去除蜡模上的残留飞边或者模线。用
9、刀片的刃口沿着蜡模小心而轻柔地刮除飞边或者分模线，不得损伤蜡模，对小飞边也可直接用布擦除。（2）蜡模凹处修复。蜡模上有大而狭长的凹处应用修补蜡修复，修后表面要平整。（3）气泡修补蜡模上所有气泡务必挑破，用修补蜡修复，修后形转状要正确。（4）对要求高的重要件需进行流痕修复。用吸有三氯乙烷或者汽油的棉花轻柔地擦流痕处，以去除流痕，注意不要伤及蜡模本身。（5）用棉纱或者吸有三氯乙烷或者汽油的棉花轻柔地擦去蜡模油污及蜡屑，或者用压缩空气将蜡屑吹净，按要求放在存放盘中O3、镶陶芯。对某些镶陶芯的蜡模应小心的将陶芯滑入模孔洞,务必避免陶芯上的锐角刮伤蜡模。4、修模后检查：检查蜡模是否完整、有无变形、表面粗
10、糙度与字迹是否合格。5、工作完毕，清理现场。三、注意事项.工、修隔按叁求进行，不得损伤蜡模。2、修好的蜡O模要按要求整齐码放在存放盘中，防止变形。模组焊接一.工艺要求：室温242焊后蜡模上表面距浇口杯上缘最小距离（最小压头）不小于60omm焊后蜡模间距9mm内浇口长度28mm二.操作程序：.1、对所看蜡模再次进行目视检查，剔除不合格品。2、铸件工艺技术规定，选择浇道种类。3、浇道蜡模进行严格检查，剔除变形空心表面有裂纹螺丝未上到者。4、合格浇口的浇口杯上盖板，上盖板前务必将板上的涂料浆,沙粒清除干净，上盖板后用焊刀将盖板与浇道间缝隙焊严，并可在浇口杯外侧面打上钢号。5、电烙铁预热至工作温度，放
11、好浇道蜡模，按工艺技术规定将蜡模整齐，牢固地焊在浇道蜡模上。注意焊处不得有缝隙；电烙铁不得触及蜡模表面，蜡液不得滴流到蜡模上。6、压缩空气气嘴吹掉模组上的蜡屑，将模组挂在运送小车上送到洗模工序。7、工作完毕，清理现场。三.注意事项：工.蜡模N浇基焊接应牢固，裂缝处不得有凹陷与缝隙。2、严禁蜡液滴在蜡模上，如有，务必认真修除。3、注意安全，工作完毕切断电源。模组清洗一.工艺要求：1、蚀刻液三氯乙烷70%+酒30%或者丁酮100%2、蚀刻液浸洗时间3秒3、清洗液酒精4、清洗液清洗时间3-4秒5、模组组焊好静置45分钟以上，方可进行清洗6、室温242二.操作程序：1、.按比例配刷蚀刻液，完全搅拌。2
12、、将摸组焊好静置45分钟以上，从运送小车上取下，先把摸组完全浸入蚀刻液中，连续反复三次，共约三秒，提起模组，滴净液体。3、再把模组立即进入清洗液中往复三次，共约3-4秒钟。4、取出将模组用压缩空气吹干或者晾干。5、把清洗完的模组吊挂到运送小车上。6、检查模组清洗效果(1)从同一批洗净的模组中选取两组浸入硅溶胶(加入.容积0.5%的湿润剂)中，抽出后小心检察是否完全湿润。(2)能完全湿润的说明效果好，可将此模组在水中漂洗去硅溶胶，用压缩空气吹掉水，挂到运送小车上待用。(3)假如模组不能完全湿润，则整批模组务必重新洗净。三.注意事项：r蚀亥麻清茶液会使皮肤干燥与损害，操作前要带好橡胶手套与围裙。2
13、、假如液面下降，要及时补充新液，若有白色片状污染，则应放置24小时，把2/3干净溶液吸出，到掉其余脏液，即可再用。3、蚀刻液清洗液等使用过程中应将蜡模等立即取出，使用后,除去全部外来物，用盖密封储存。4,模组清洗间应有换气设备，空气要流通，严禁烟火。涂料配制一.工艺要求：1、涂料配比及性能涂学涂料种类卜配比及性能面层过度层背层涂料配比硅溶胶kg101010错英粉kg36-40煤拜石粉kg16-1714-15湿润剂ml16消泡剂ml12涂料性能流杯粘度S321191131比重(gccm3)2.7-2.81.82-1.851.81-1.83注：(1)要求高的铸件可使用两层面层涂料，然后使用背层涂料
14、；通常铸件可使用一层面层涂料，一层过度层涂料。(2)涂料粘度使用4#詹氏杯测定。(3)过度层与背层涂料中不加湿润剂与消泡剂。2、室温要求2423、涂料搅拌机转速22-30转/分4、涂料搅拌时间：面层涂料全部为新料时搅拌时间224h,部分新料搅拌时间212h;过度层涂料及背层涂料全部为新料时搅拌时间210h；部分新料搅拌时间25h。二、操作程序：1、检查设备4器开关是否处于工作状态。2、按比例将硅溶胶到入涂料桶(沾浆机桶)中。3、开动沾浆机，使其旋转。4、以每公斤硅溶胶L6ml的比例倒入湿润剂，混均匀。5、按比例将耐火材料缓慢加入涂料桶中，注意防止粉结块，靠搅拌将粉搅开。6、以每公斤硅溶胶1.2
15、ml的比例加入消泡剂，混均匀。7、涂料基本混匀后，用4号詹氏杯初测涂料黏度。如粘度过高，加硅溶胶调整。如硅溶胶过底，加耐火材料调整，初测粘度可比要求的粘度高，因涂料搅拌后粘度略有下降。8、涂料粘度调整好后，盖上浆桶，以免蒸发，继续搅拌到工艺要求时间后再检查涂料粘度，达到工艺要求后方可使用。9、正常生产时，每班制壳下班前应按比例添加材料，直到涂料浆高度达到工作标准，测定其粘度合格，继续搅拌到工艺要求后可使用。10、使用过程中涂料粘度增加时，能够用蒸储水加以调整。三.注意事项：r面藕料应置时严格按加料顺序，依次加入硅溶胶、湿润剂、错英粉、消泡剂，加料顺序应正确。2、涂料浆务必保持干净，不得有蜡屑，沙粒等，不得有过多气泡。3、涂料浆粘度每班上、下班时均测定、调整并记录。一、工艺要求:制壳参数面层二层背层半层
