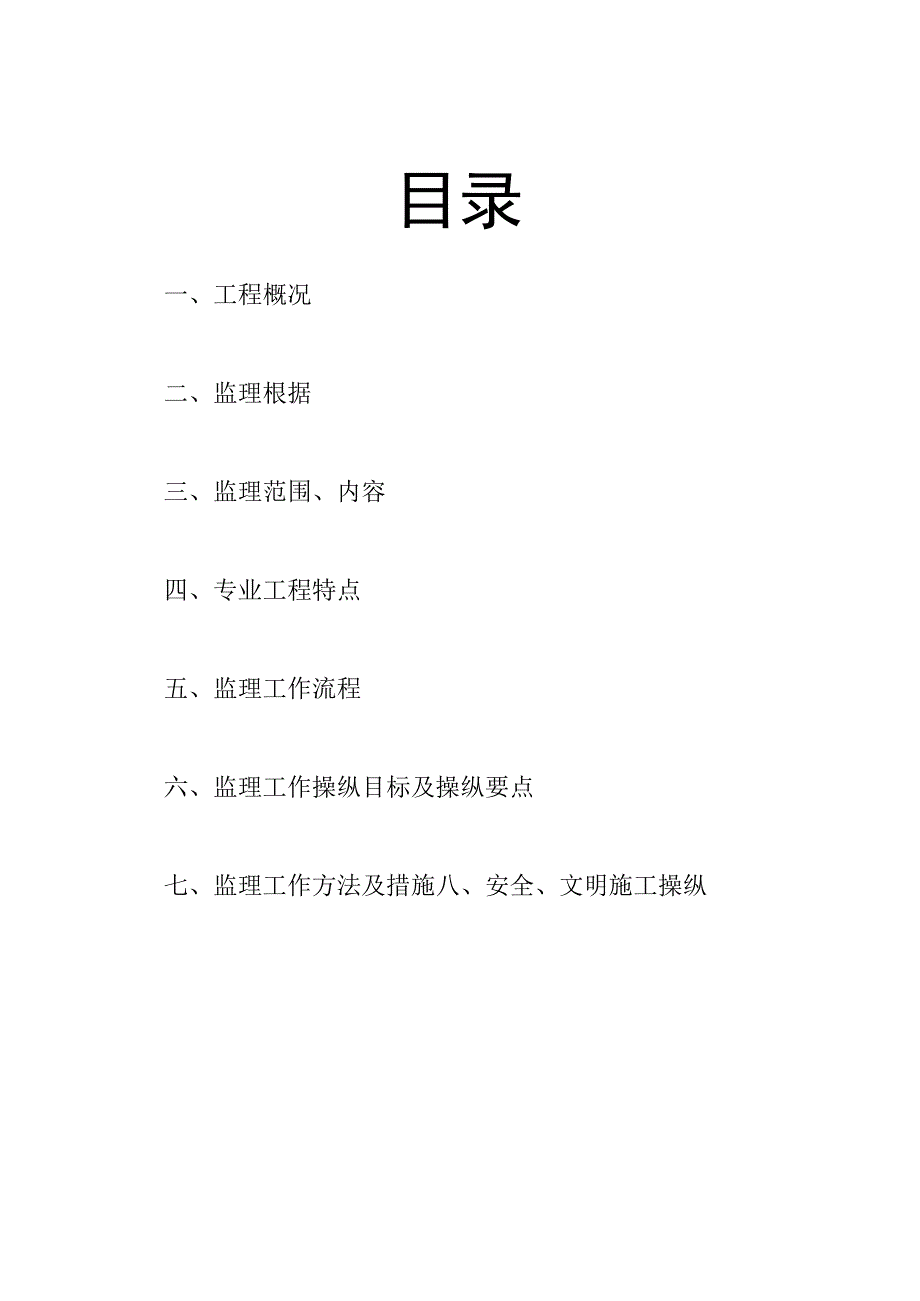

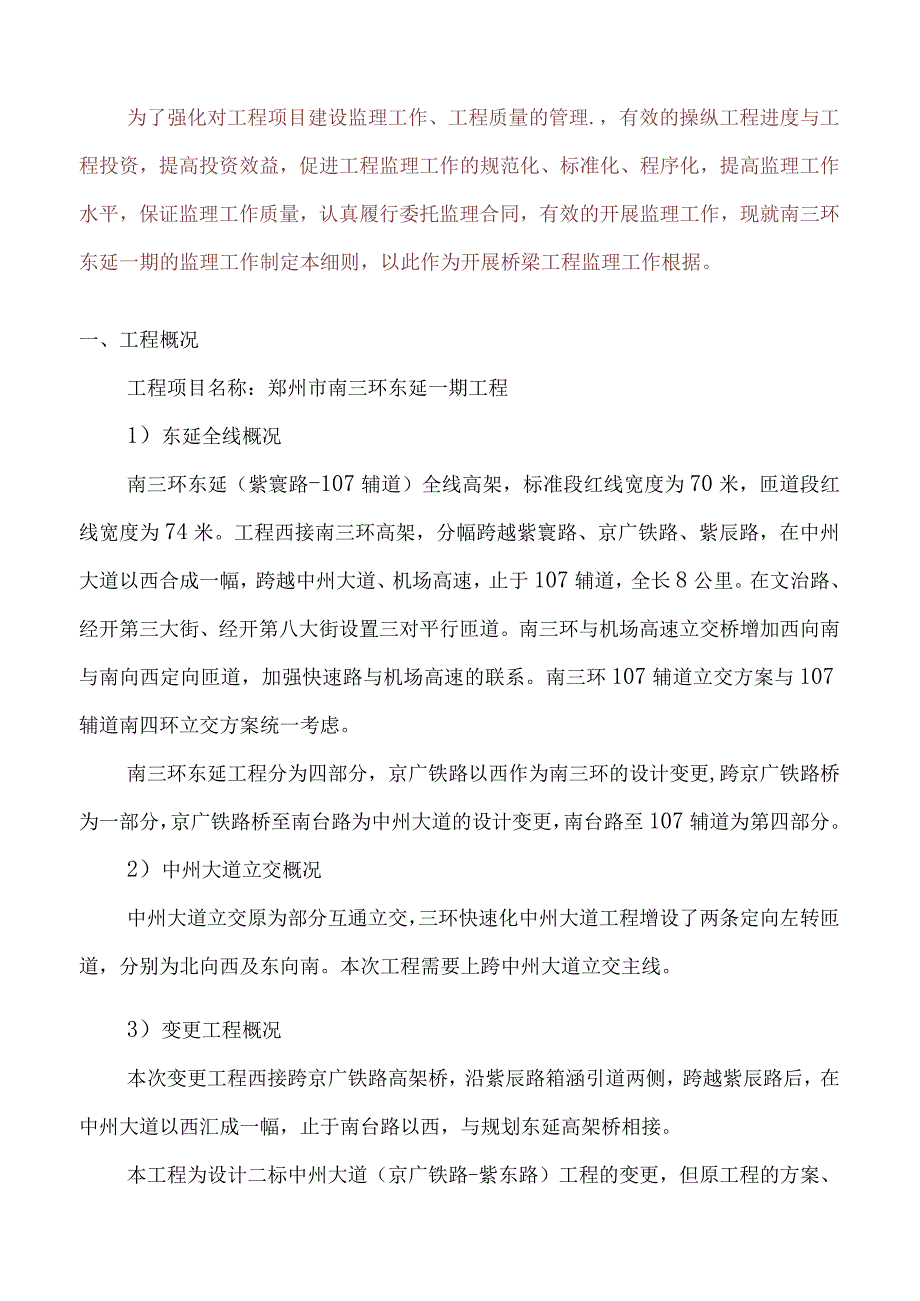

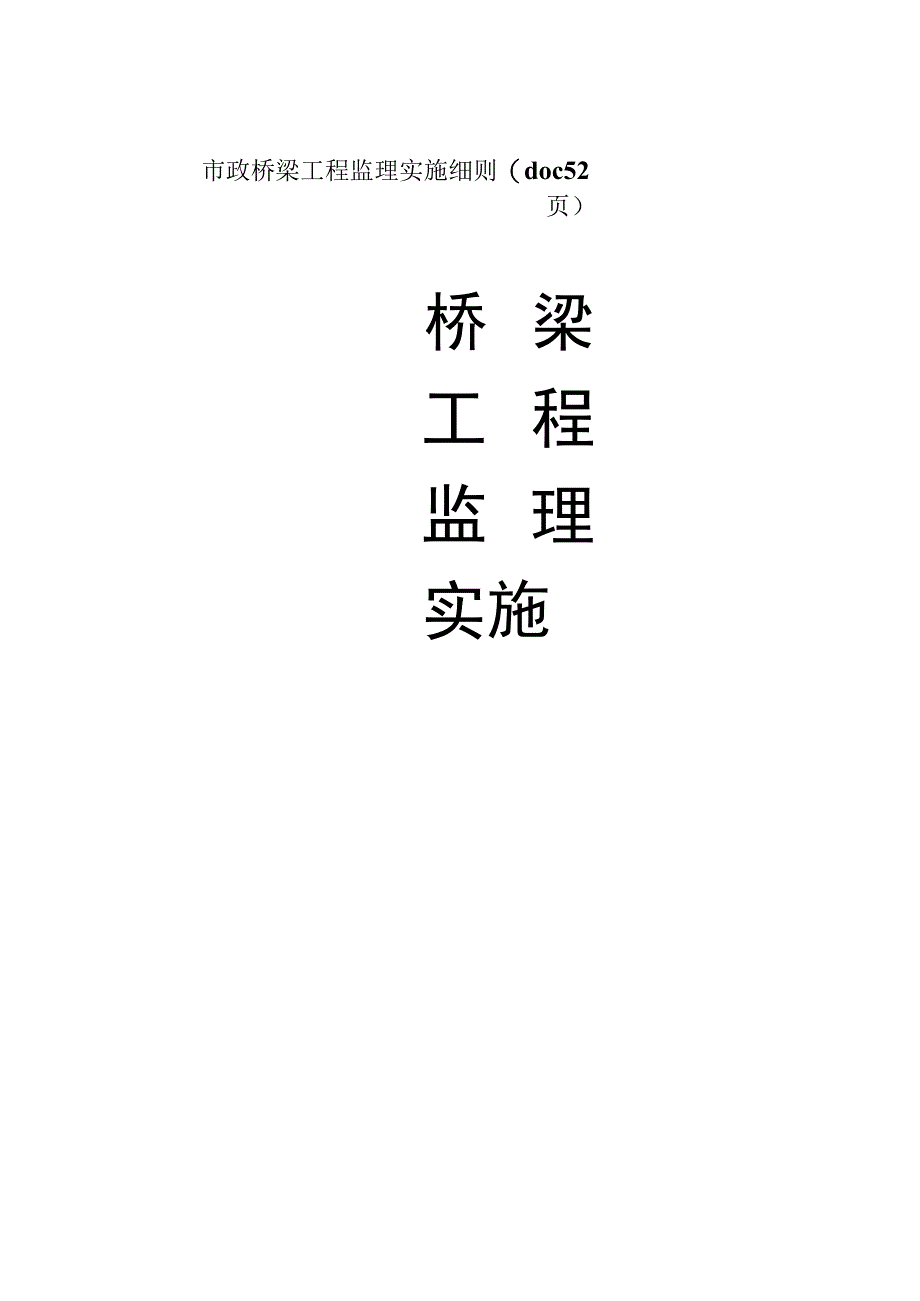

1、市政桥梁工程监理实施细则（doc52页）桥梁工程监理实施目录一、工程概况二、监理根据三、监理范围、内容四、专业工程特点五、监理工作流程六、监理工作操纵目标及操纵要点七、监理工作方法及措施八、安全、文明施工操纵为了强化对工程项目建设监理工作、工程质量的管理.，有效的操纵工程进度与工程投资，提高投资效益，促进工程监理工作的规范化、标准化、程序化，提高监理工作水平，保证监理工作质量，认真履行委托监理合同，有效的开展监理工作，现就南三环东延一期的监理工作制定本细则，以此作为开展桥梁工程监理工作根据。一、工程概况工程项目名称：郑州市南三环东延一期工程1）东延全线概况南三环东延（紫寰路-107辅道）全线高
2、架，标准段红线宽度为70米，匝道段红线宽度为74米。工程西接南三环高架，分幅跨越紫寰路、京广铁路、紫辰路，在中州大道以西合成一幅，跨越中州大道、机场高速，止于107辅道，全长8公里。在文治路、经开第三大街、经开第八大街设置三对平行匝道。南三环与机场高速立交桥增加西向南与南向西定向匝道，加强快速路与机场高速的联系。南三环107辅道立交方案与107辅道南四环立交方案统一考虑。南三环东延工程分为四部分，京广铁路以西作为南三环的设计变更,跨京广铁路桥为一部分，京广铁路桥至南台路为中州大道的设计变更，南台路至107辅道为第四部分。2）中州大道立交概况中州大道立交原为部分互通立交，三环快速化中州大道工程增
3、设了两条定向左转匝道，分别为北向西及东向南。本次工程需要上跨中州大道立交主线。3）变更工程概况本次变更工程西接跨京广铁路高架桥，沿紫辰路箱涵引道两侧，跨越紫辰路后，在中州大道以西汇成一幅，止于南台路以西，与规划东延高架桥相接。本工程为设计二标中州大道（京广铁路-紫东路）工程的变更，但原工程的方案、工程量并未变化。新增的双幅段桥梁位于紫辰路箱涵两侧3米的边绿化带内、单幅段桥梁位于中央分隔带以内。新增桥梁不影响原设计的地面道路。变更设计内容包含桥梁、地面道路（紫辰路箱涵引坡以东段）、照明、桥上交通设施，原设计的排水工程范围已经包含本次变更的设计范围，因此本次变更设计不含排水工程。4）管段内各标段工
4、程概况三标段：起始桩号为NKI+358.580、SKl+364083-ZK起始0.423本标段西接京广铁路高架桥，两幅高架桥沿紫东路箱涵引道两侧分别跨越紫辰路，在ZK1+480.423的位置合成一幅。即从墩号N32-N36,S32-S36,与N36、S36-Z26o桩基共76根，承台23个，墩柱23个，预应力钢筋磴现浇项梁4联：NIl联（330m+30.06m）+Sll联（330m+28.479m）+Z6联（430m）+Z7联（330m）o横断面布置形式桥梁宽均为25.5m,具体横断面布置尺寸为：0.5m（防撞墙）+0.5m（路缘带）+3.75m+3.75m+3.5m（机动车道）+0.5m（路
5、缘带）+0.5m（中央分隔墩）+0.5m（路缘带）+3.5m+3.75m+3.75m（机动车道）+0.5m（路缘带）0.5m（防撞墙），双向六车道。四标段：起始桩号为ZK1+690.423,终点桩号为ZK1+958.423,桥梁全长268米。本标段桥梁共三联，桥跨布置为：Z8联（330m）+Z9联（2538+25m）+ZlO联（330m）o其中Z8联、ZlO联为预应力钢筋碎现浇箱梁，ZIO联跨十八里河。Z9联为钢箱梁，跨中州大道立交。横断面布置形式桥梁宽均为25.5m,具体横断面布置尺寸为：0.5m（防撞墙）+0.5m（路缘带）+3.75m+3.75m+3.5m（机动车道）+0.5m（路缘带）
6、+0.5m（中央分隔墩）+0.5m（路缘带）+3.5m+3.75m+3.75m（机动车道）+0.5m（路缘带）0.5m（防撞墙），双向六车道。桩基使用后注浆钻孔灌注桩，共计54根，长度4261米不等；共计9个桥墩，桥墩使用上部略微外张的双柱式矩形墩（花瓶墩）墩柱横截面尺寸大部分为2.52.1m,墩柱上部加宽至2.8m,墩柱顶部设横系梁。道路工程起始桩号为ZK1+593.839,终点桩号为ZK1+985.423,标段道路全长364.584米。道路横断面布置尺寸为：70米（红线）一3米（人行道）+10米（辅道）+3米（绿化带）+15米（机动车道）+8米（中央分隔带）+15米（机动车道）+3米（绿化
7、带）+10米（辅道）+3米（人行道）。车行道路面横坡度15%,人行道横坡度1.5机五标段：起始桩号为ZK1+958.423,终止桩号为ZK2+318.423,共4联12孔，全长360mo桥梁主体结构设计使用年限为100年。本工程高架桥等级为城市快速路，行车速度80km/h、匝道40kmh,跨线桥行车道净空25m,地面道路净空25u桩基使用后注浆钻孔灌注桩，共计共72根、承台12个、墩柱12个、现浇箱梁4联。二、监理根据一、国家有关工程建设管理的方针、政策、法律、法规合与工程建设有关的文件及事实上施细则。二、施工设计图、地质勘探报告等。三、本工程的建设监理合同、承包合同或者协议书等。四、本工程监
8、理规划。五、与本工程建设有关的设计及施工规范、规程、标准（包含但不限于下列）:序号规范名称规范代号1工程测量规范GB500262混凝土质量操纵标准GB501643建筑地基基础工程施工质量验收规范GB502024混凝土结构工程施工质量验收规范GB502045公路桥梁伸缩装置JT/T327-20046建设工程监理规范GB503197工程测量基本术语标准GB/T502288混凝土强度检验评定标准GBJ1079公路桥梁板式橡胶支座JT/T4-200410城市道路养护技术规范CJJ36-9011公路桥涵地基与基础设计规范JTGD63-200712公路钢筋砂及预应力钢筋碎桥涵设计规范JTGD62-2004
9、13公路沥青路面施工技术规范JFGF40-200414城市桥梁工程施工与质量验收规范GJJ2-200815施工现场临时用电安全技术规范JGJ46-8816建筑施工安全检查评分标准JGJ59-99三、监理范围及内容（一）监理范围：要紧由地基与基础、盖梁、支座、桥跨承重结构、桥面系、附属结构及装饰与装修构成。（二）监理工作内容：1、施工准备阶段监理工作的要紧内容、审查施工单位的资质，监督检查施工单位质量保证体系及安全技术措施,完善质量管理程序与制度；项目部配备人员是否已进场落实，是否与投标书作出的承诺一致，是否与承担本工程要求的人员素养思想一致。审核质检员、技术负责人的素养，质量保证体系中的“自检
10、、互检、交接检”是否落实等。、参加设计单位向施工单位的技术交底与图纸会审。、审查施工单位上报的实施性施工组织设计（方案）与施工进度计划，重点审查其是否有针对性；保证质量、安全、工期与费用等措施是否落实，施工进度安排是否紧凑合理，是否已充分发挥施工机械的作用；施工组织设计（方案）是否经承包单位的主管技术负责人与公司职能部门审核批准等；、在单位工程开工前检查原材料、半成品、成品的质量，着重做好见证取样与监理抽检，对测试结果进行复查与统计，并做好合格材料、构配件的签字确认工作。未经监理工程师签字，材料、构配件不得在工程上使用，为此要求测试工作要超前，不得滞后；、审核工作测量成果资料，对定位放样、中线
11、、水准点、高程等进行复查;、审核施工机具，要紧审核其是否满足施工需求、关键工序（部位）施工机械是否按投标文件的承诺到位、是否符合安全操作要求、其操作人员是否持证上岗等。、监督落实各项施工条件，审批通常单位工程、单项工程的开工报告。开工前准备工作有关资料有：施工组织设计与施工进度计划是否已经审批、工程用的材料、设备是否满足开工需要、施工用大型设备是否进场、首道工序的施工方案是否已经批准、施工测量资料是否经检查认可、项目经理部成员证件、特殊工种人员上岗证等是否经审核与批准等。2、施工阶段监理工作的要紧内容A、施工阶段的质量操纵、对所有的隐蔽工程在隐蔽往常进行检查与验收，对关键部位、重点工序的施工质
12、量根据旁站监理方案的要求实施全过程的跟班监理，并做好旁站监理记录，签署工程质量评定资料，前一道工序未经验收合格不得进入下道工序的施工;、对施工测量、放样等进行检查，对发现的质量问题及时通知施工单位纠正，并做好监理记录；、检查确认运到现场的工程材料、构件与设备质量，并检验试验、出厂报告单、出厂合格证是否齐全、合格，禁止不符合质量要求的材料、设备进入工地与投入使用；、监督施工单位严格按照施工规范、设计图纸要求进行施工，严格执行施工合同；、对工程要紧部位、要紧环节及技术复杂工程加强检查；、检查施工单位的工程自检工作，数据是否齐全，填写是否正确，并对施工单位质量评定自检工作作出综合评价；、检查施工单位
13、的检验设备、测试仪器定期检验情况；、监督施工单位对各类土工按规定见证检查与抽检；、监督施工单位认真处理施工中发生的通常质量事故，并认真做好监理记录；、对大、重大事故与其他紧急事故情况，及时向业主报告。B、施工阶段的进度操纵、对操纵工期的重点工程、关键部位（工序），审查施工方提出的保证进度的具体措施，其计划的合理性；、建立工程进度台帐，核对工程形象进度，按月、委、周向业主报告施工计划执行情况、工程进度及存在的问题。、及时反映因业主方拆迁、征用等影响工程进度的因素，工程进度滞后时及时帮助施工单位分析原因，商量计策，并要求施工单位及时对进度计划进行调整。C、施工阶段的投资操纵、审查施工单位申报的阶段
14、性计量支付报表，做到不超时、不漏计，严格按合同规定与现场的实际施工进度进行；、保证支付签证的各项工程质量合格、数量准确；、建立计量支付签证台帐，定期与施工单位进行核对清算；、按业主授权与施工合同的规定审核变更设计。D、安全生产、文明施工的监理内容、审核工程项目安全报监材料，施工组织设计（方案）中安全措施、方案、特殊季节施工方案与专项施工方案的安全措施与方案；、检查特种作业人员的持证上岗、进场机械设备的机械安全性能；、对现场安全生产、文明施工各项措施的落实情况进行检查；、对工程现场进行日常、定期与不定期的安全生产、文明施工检查，对检查发现的问题及时提出整改建议，必要时下发工程暂停令。E、监理合同
15、管理工作的要紧内容、拟定合同体系与合同管理制度；、协助业主拟定合同的各类条款，并参与各类合同的商谈；、合同执行情况的分析与跟踪管理；、协助业主处理与工程有关的事宜及合同争议事宜。3、施工验收阶段监理工作的要紧内容、督促、检查施工单位及时整理竣工资料，受理单位工程竣工验收，提出监理意见；、根据施工单位的竣工报告，提出工程质量检验报告；、组织工程预验收，参加业主组织的竣工验收。4、工程质量保修期监理工作的要紧内容、及时做好工程质量的回访，安排监理人员对建设单位提出的工程质量缺陷进行检查与记录，对承包单位进行修复的工程质量进行验收；、根据委托监理合同约定的质量保修监理工作的时间、范围与内容开展工作；、对工程质量缺陷原因进行调查分析并确定责任归属。四、专业工程特点（一）、路基土石方工程1 .路基工程整体性强，配合作业内容多路基土石方工程大致可分为土石方开挖、填筑、管道开挖与填筑等协同作业,与跨河处牵引管清障施工等，还须与管道开挖、敷设与管槽填筑紧密协调、同期操纵，因而整体性较强。施工时应统筹部署，以土方填挖工程为重点，同时对各辅助工程的
