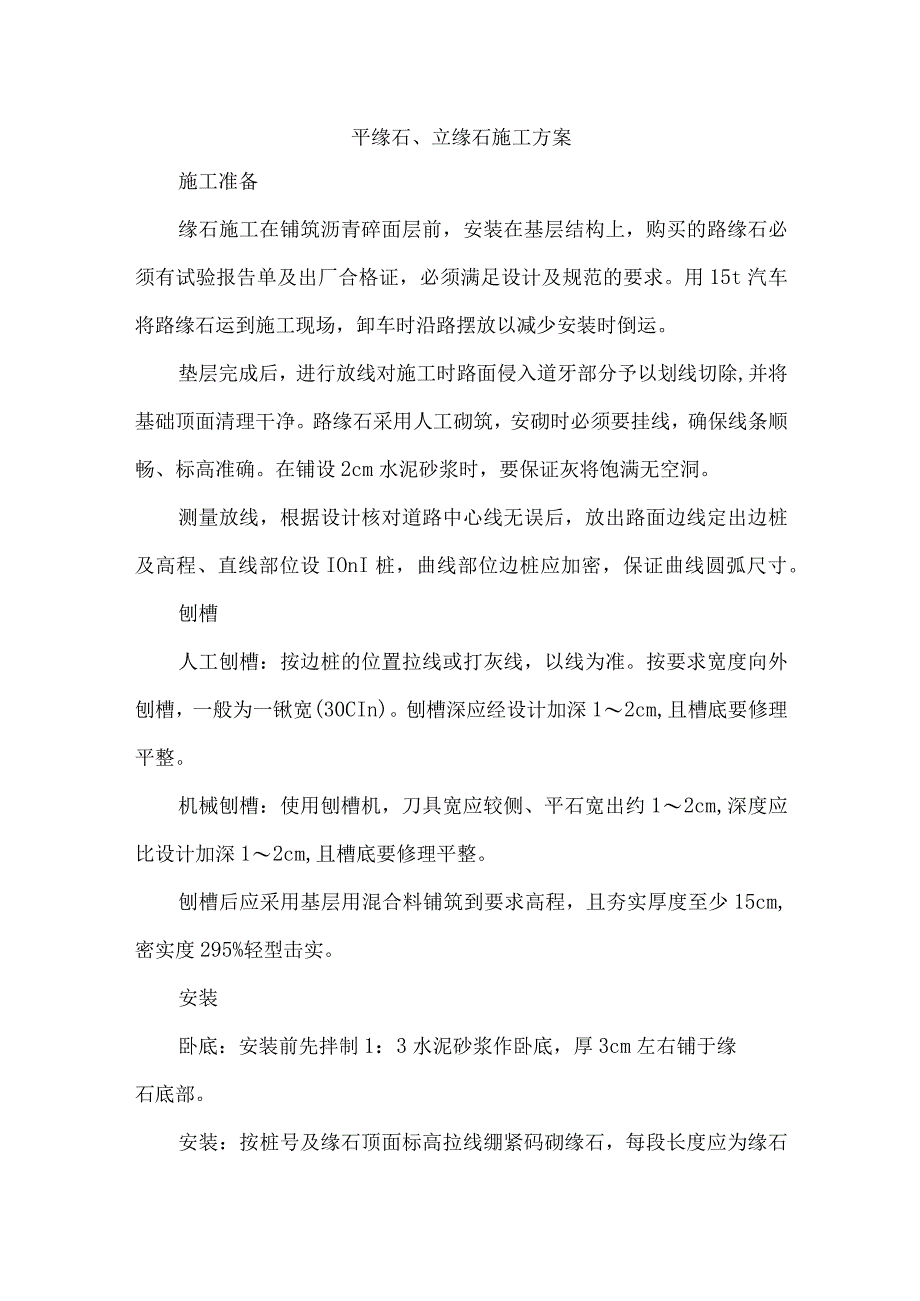

1、平缘石、立缘石施工方案施工准备缘石施工在铺筑沥青碎面层前，安装在基层结构上，购买的路缘石必须有试验报告单及出厂合格证，必须满足设计及规范的要求。用15t汽车将路缘石运到施工现场，卸车时沿路摆放以减少安装时倒运。垫层完成后，进行放线对施工时路面侵入道牙部分予以划线切除,并将基础顶面清理干净。路缘石采用人工砌筑，安砌时必须要挂线，确保线条顺畅、标高准确。在铺设2cm水泥砂浆时，要保证灰将饱满无空洞。测量放线，根据设计核对道路中心线无误后，放出路面边线定出边桩及高程、直线部位设IOnI桩，曲线部位边桩应加密，保证曲线圆弧尺寸。刨槽人工刨槽：按边桩的位置拉线或打灰线，以线为准。按要求宽度向外刨槽，一般
2、为一锹宽(30CIn)。刨槽深应经设计加深12cm,且槽底要修理平整。机械刨槽：使用刨槽机，刀具宽应较侧、平石宽出约12cm,深度应比设计加深12cm,且槽底要修理平整。刨槽后应采用基层用混合料铺筑到要求高程，且夯实厚度至少15cm,密实度295%轻型击实。安装卧底：安装前先拌制1：3水泥砂浆作卧底，厚3cm左右铺于缘石底部。安装：按桩号及缘石顶面标高拉线绷紧码砌缘石，每段长度应为缘石块数的整数倍，以防多处砌筑出现较大空档。曲线处应注意缘石外形圆滑，相邻缘石缝隙为0.8Cnb可用木板条控制缘石的缝隙，平缘石不留缝，立缘石与平缘石共同使用时，可直缝相接，也可错缝对中相接，缝宽同立缘石。立缘石要安
3、正，忌前倾后仰。成活立缘石顶角线圆滑平顺无凹进凸，高低错牙现象，符合标高要求，平缘石没有阻水现象。砂浆采用砂浆搅拌机拌制，1t翻斗车运送至施工现场，随拌随用，已初凝的砂浆不再使用。靠背：外侧后背应两侧同时浇筑,浇筑过程中要不断调整缘石线,使之顺直圆滑。里侧还填道路基层相接，外侧还填宽：不小于15cm；高：平石外侧与顶石齐平，立缘石外侧靠背高度应保证稳固，外侧有人行道可与人行道基础齐平。勾缝：将缘石缝内的杂物及土清除干净，用水湿润，然后用水泥砂浆将灌缝填实勾平缝或凹缝，砂浆初凝后，扫除多余灰浆，达到整齐、美观，并适当泼水养护，不少于3天。2.5.5人行道彩色地面砖及盲道板施工方案本标段人行道板数

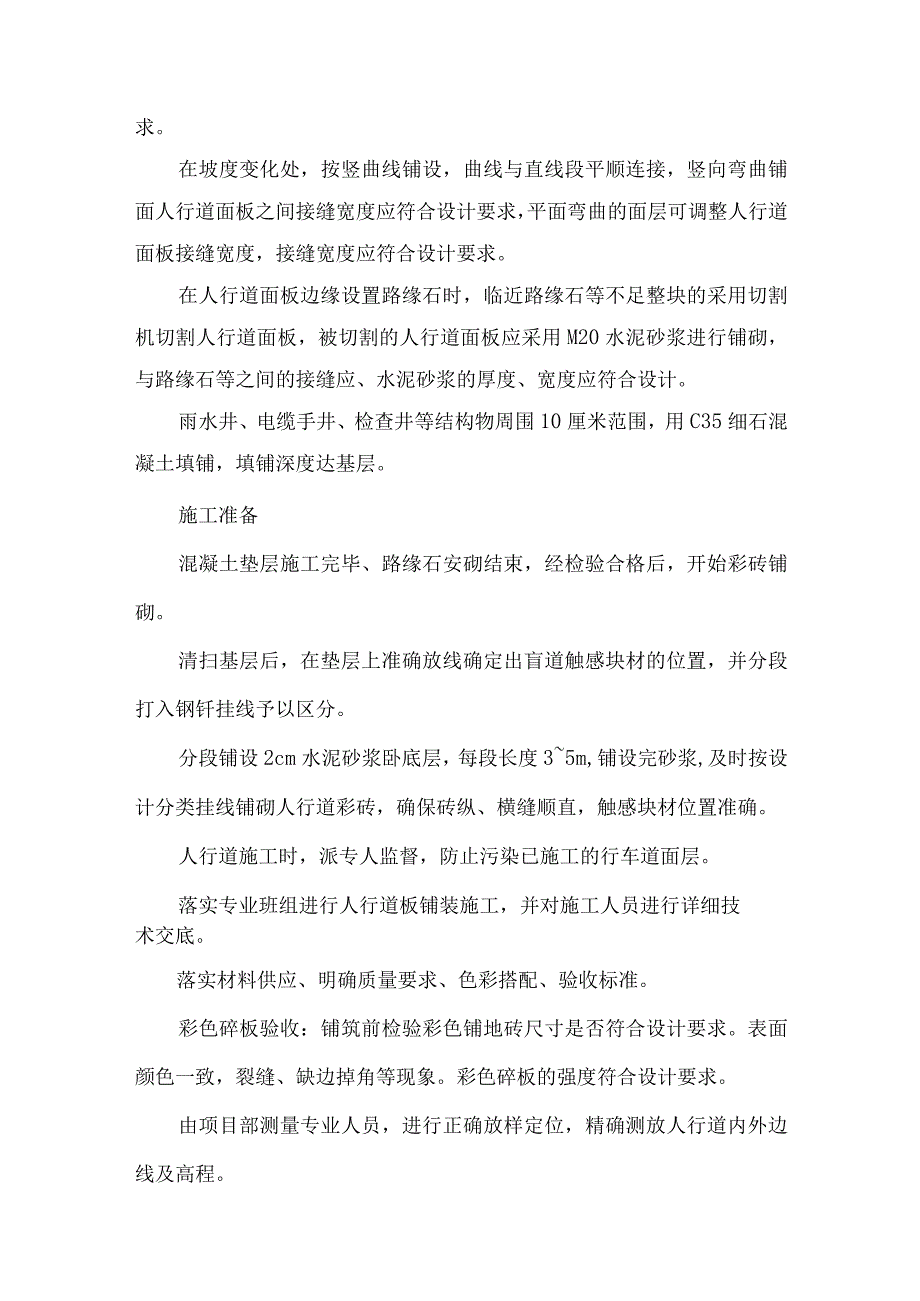

4、量为16476m2,其下为2cm厚1:3水泥砂浆垫层，紧接为IoCm厚的C15素混凝土层，再下面是IOCIn的碎石垫层。人行道板规格尺寸为25255cm,全部在预制场集中制作或就近购买，汽车运输到施工现场进行人工铺设安装。人行道板面层采用C30税预制小方块，同时考虑设置方便轮椅和视力残疾人的坡道和盲道，坡道和盲道与人行道交通标线位置统一考人行道面板面层应平整、密实、坚固，铺设时采用设计形式。人行道面板之间的接缝应严密，接缝宽度符合设计要求。人行道面板与基层之间的垫砂层应均匀松铺后压实，压实后的垫砂层厚度应符合设计要求。在坡度变化处，按竖曲线铺设，曲线与直线段平顺连接，竖向弯曲铺面人行道面板之间
5、接缝宽度应符合设计要求，平面弯曲的面层可调整人行道面板接缝宽度，接缝宽度应符合设计要求。在人行道面板边缘设置路缘石时，临近路缘石等不足整块的采用切割机切割人行道面板，被切割的人行道面板应采用M20水泥砂浆进行铺砌，与路缘石等之间的接缝应、水泥砂浆的厚度、宽度应符合设计。雨水井、电缆手井、检查井等结构物周围10厘米范围，用C35细石混凝土填铺，填铺深度达基层。施工准备混凝土垫层施工完毕、路缘石安砌结束，经检验合格后，开始彩砖铺砌。清扫基层后，在垫层上准确放线确定出盲道触感块材的位置，并分段打入钢钎挂线予以区分。分段铺设2cm水泥砂浆卧底层，每段长度35m,铺设完砂浆,及时按设计分类挂线铺砌人行道
6、彩砖，确保砖纵、横缝顺直，触感块材位置准确。人行道施工时，派专人监督，防止污染已施工的行车道面层。落实专业班组进行人行道板铺装施工，并对施工人员进行详细技术交底。落实材料供应、明确质量要求、色彩搭配、验收标准。彩色碎板验收：铺筑前检验彩色铺地砖尺寸是否符合设计要求。表面颜色一致，裂缝、缺边掉角等现象。彩色碎板的强度符合设计要求。由项目部测量专业人员，进行正确放样定位，精确测放人行道内外边线及高程。施工方法在铺砌面砖前，应根据设计要求和施工规范要求进行基层的验收。2cm厚1:3水泥砂浆用于找平和铺筑彩色碎板的作用。铺筑时要求彩色碎板表面湿润，有利于砂浆与彩色碎板结合。检查方格坐标：按控制点定出方
7、格坐标，并挂线，按分段冲筋（铺装样板条）随时检查位置与高程。对施工完毕的垫层，以方格网布点，实测各点标高，如砂垫层标高不能满足规范要求，则对该部分砂垫层重新进行调平和压实，标高满足规范要求后方可铺砌联锁块。安装：彩色碎板铺装要轻拿轻放，用橡皮锤敲实，不得损坏砖边角。检查井等路面设施周围的路面破,不得使用切断块,未铺设部分，应及时用细石混凝土补好。铺砌：按方格网进行铺砌，对达不到砌缝要求的，使用带有橡胶的大锤和专用小工具进行调整，使砌缝满足设计要求。切边：在路缘石和构筑物边界处，根据需要将联锁块切割成特定的形状进行铺砌，切边时，应先在现场准确地量出特殊块的尺寸，用彩笔在待切块上划线，并根据铺砌顺
8、序分别编号，切割时切口断面的顶部切成与原块相似的倒角。振实：当天铺砌的联锁块,先采用平板振动夯振实。初步振实后，对铺面进行检测，对缝隙不均匀和过大的地方都应进行调整，平整度不好的地方也要进行调整，同时夹出坏块，换上新块。灌砂：灌缝砂要过筛并充分晒干，经筛分试验合格后方可使用。灌缝时，将灌缝砂均匀地洒在铺面上，用扫帚将砂均匀地扫进缝隙中，缝隙要充分填满。填缝后采用平板振动夯振实两遍，振实时每次均要搭接一块联锁块长度，安排专人检查并做好记录，并在现场标出最后振实边界，振实的最后边界距离铺砌工作面至少要有Irn远，否则振实的冲击力会破坏调整好的工作面。缺少砂子的地方重新加砂，重新振实，使缝隙振实饱满
9、。检查：铺好彩色碎板后应沿线检查平整度，发现有位移、不稳、翘角、与相邻不平等现象，应立即修正，最后用1：3黄砂干拌水泥拌和均匀将砖缝填满，并在砖面洒水使砂灰混合料沉实，直至灰砂灌满为止，同时要保持砖面清洁。质量要求铺筑必须平整、稳定，灌缝应饱满，不得有翘动现象。彩色碎板与其他构筑物应接顺，不得有积水现象。用3米直尺沿纵横和斜角方向靠量面层平整度，路面砖平整度不大于3mm,接缝宽度为(3+1)mm,水泥砂浆厚度(30+5)mm,发现不符合要求的及时整修。彩色碎板相邻板块紧贴，表面平整，线条挺括，图案拼装正确。彩色碎板砖铺设注意曲线段线型随曲线变化。平面及竖向弯道路面施工可采用调整路面砖接缝宽度进
10、行，但接缝宽控制在26mm盲人触感块材与人行道板同时铺设，以确保位置准确。接缝宽度为3lmm,水泥砂浆厚度205mm,邻块高度不大于3mmo管线检查井等路面设施工周围突出部份应予以清除，并用基层材料修整至基层顶面标高，检查井等路面设施周围路面破，不得使用断块，未铺设部分，应用细石碎填补好。平面及竖向弯道路面施工采用调整路面破接缝宽度进行，但接缝宽度控制在26mm.人行道中地下管线井盖必须与地面接平，不得使用薨式井盖。坡道盲道施工要点触感块材分为带凸形指示前进方向的行进块材和带圆点形指示前方障碍的停步块材。停步块材距离级石及障碍物220厘米，行进块材和指示块材成垂直向铺装。触感导向块材的色彩应与相邻无触感块材有明显对比。盲道在缘石尽端及缘石坡道位置应避开雨水口位置。单向坡道上行口中心和道路专角中心相对应，单向坡坡道人行道内外缘高差保持人行道横坡坡道，单向坡坡道适用于交叉口人行横道处，双向坡坡道适用于道路路侧开口处。人行道内临时凹陷、突出的障碍物，应采取防护措施。
