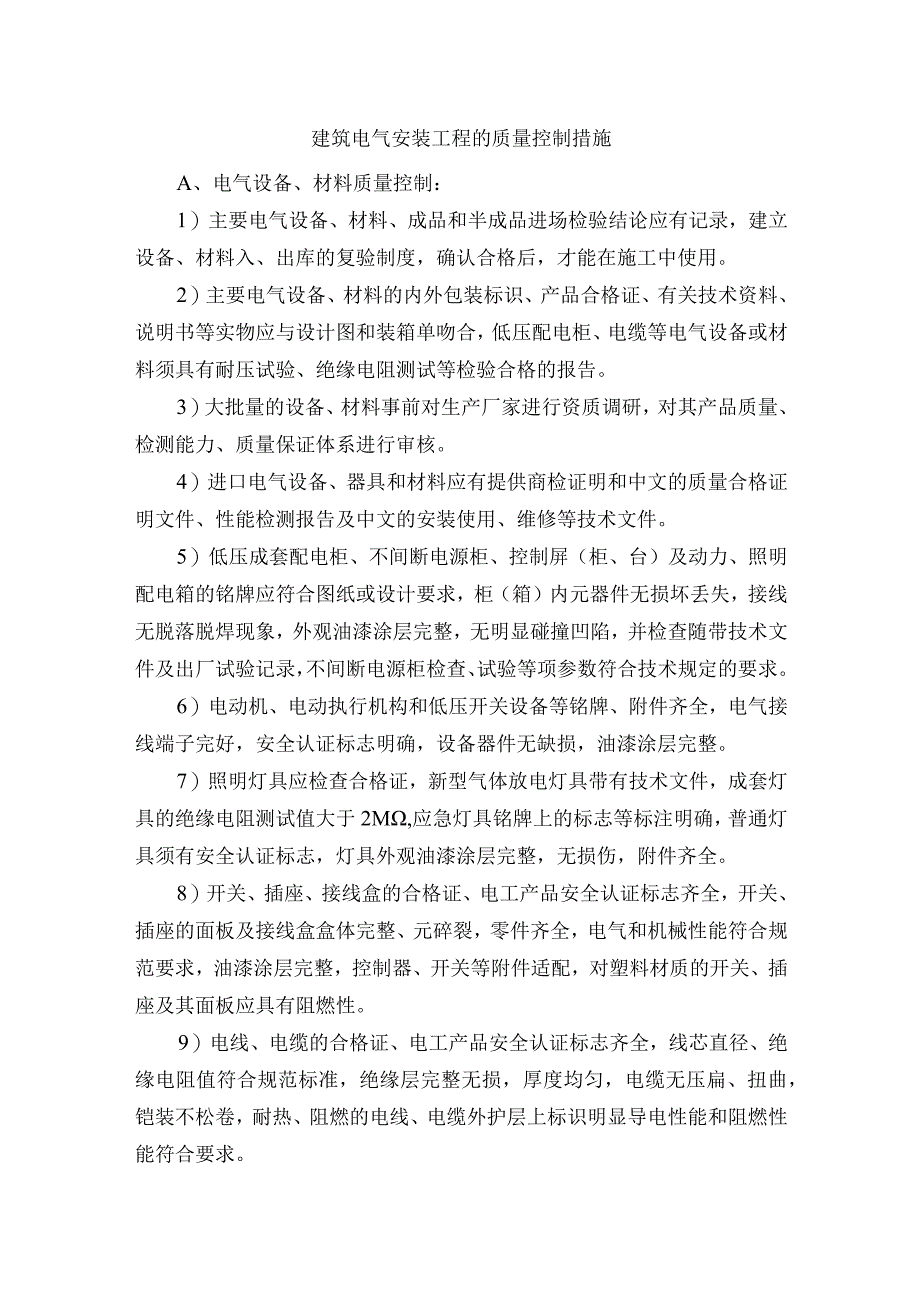

1、建筑电气安装工程的质量控制措施A、电气设备、材料质量控制：1）主要电气设备、材料、成品和半成品进场检验结论应有记录，建立设备、材料入、出库的复验制度，确认合格后，才能在施工中使用。2）主要电气设备、材料的内外包装标识、产品合格证、有关技术资料、说明书等实物应与设计图和装箱单吻合，低压配电柜、电缆等电气设备或材料须具有耐压试验、绝缘电阻测试等检验合格的报告。3）大批量的设备、材料事前对生产厂家进行资质调研，对其产品质量、检测能力、质量保证体系进行审核。4）进口电气设备、器具和材料应有提供商检证明和中文的质量合格证明文件、性能检测报告及中文的安装使用、维修等技术文件。5）低压成套配电柜、不间断电源
2、柜、控制屏（柜、台）及动力、照明配电箱的铭牌应符合图纸或设计要求，柜（箱）内元器件无损坏丢失，接线无脱落脱焊现象，外观油漆涂层完整，无明显碰撞凹陷，并检查随带技术文件及出厂试验记录，不间断电源柜检查、试验等项参数符合技术规定的要求。6）电动机、电动执行机构和低压开关设备等铭牌、附件齐全，电气接线端子完好，安全认证标志明确，设备器件无缺损，油漆涂层完整。7）照明灯具应检查合格证，新型气体放电灯具带有技术文件，成套灯具的绝缘电阻测试值大于2M,应急灯具铭牌上的标志等标注明确，普通灯具须有安全认证标志，灯具外观油漆涂层完整，无损伤，附件齐全。8）开关、插座、接线盒的合格证、电工产品安全认证标志齐全，

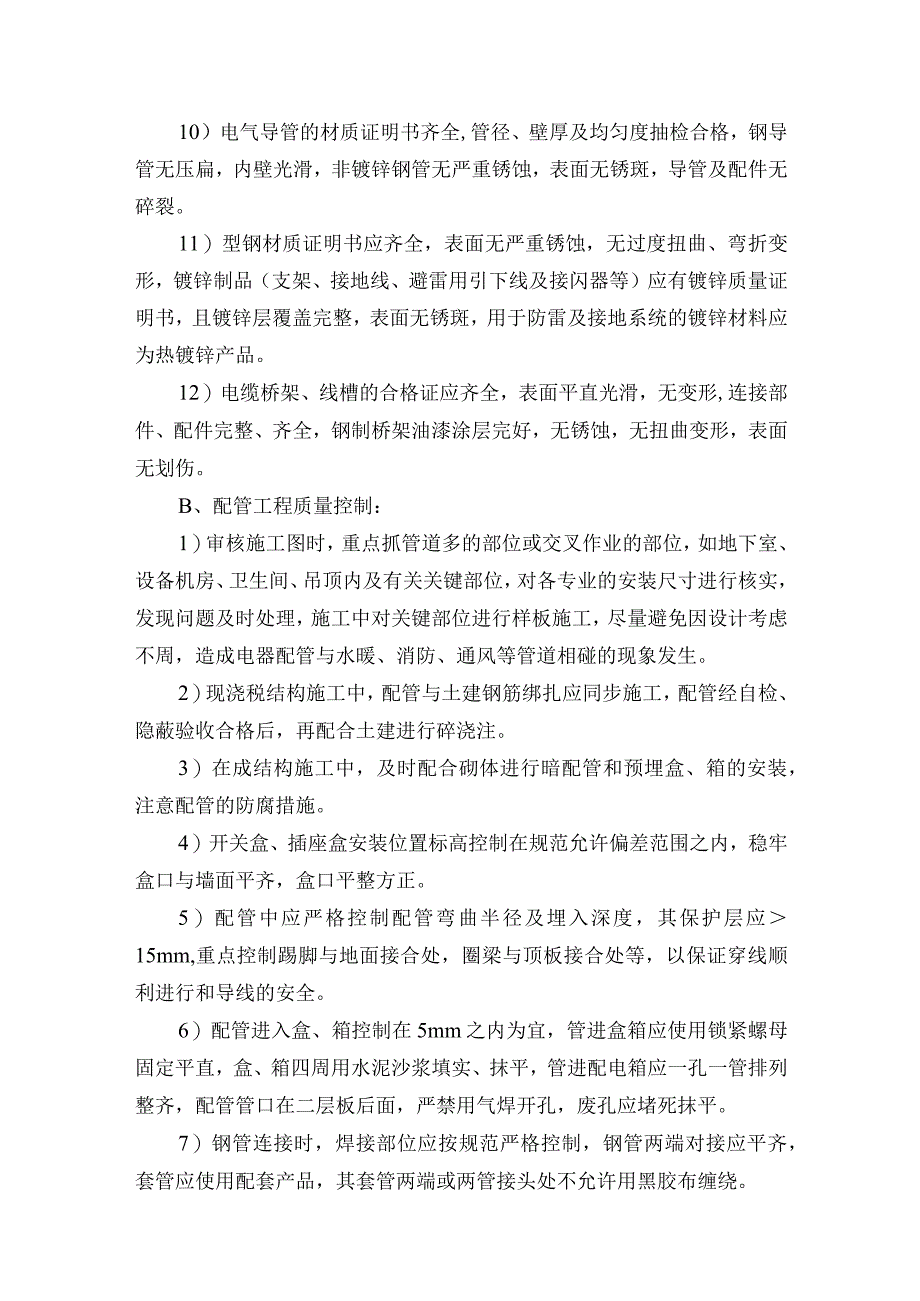

3、开关、插座的面板及接线盒盒体完整、元碎裂，零件齐全，电气和机械性能符合规范要求，油漆涂层完整，控制器、开关等附件适配，对塑料材质的开关、插座及其面板应具有阻燃性。9）电线、电缆的合格证、电工产品安全认证标志齐全，线芯直径、绝缘电阻值符合规范标准，绝缘层完整无损，厚度均匀，电缆无压扁、扭曲，铠装不松卷，耐热、阻燃的电线、电缆外护层上标识明显导电性能和阻燃性能符合要求。10）电气导管的材质证明书齐全,管径、壁厚及均匀度抽检合格，钢导管无压扁，内壁光滑，非镀锌钢管无严重锈蚀，表面无锈斑，导管及配件无碎裂。11）型钢材质证明书应齐全，表面无严重锈蚀，无过度扭曲、弯折变形，镀锌制品（支架、接地线、避雷用
4、引下线及接闪器等）应有镀锌质量证明书，且镀锌层覆盖完整，表面无锈斑，用于防雷及接地系统的镀锌材料应为热镀锌产品。12）电缆桥架、线槽的合格证应齐全，表面平直光滑，无变形,连接部件、配件完整、齐全，钢制桥架油漆涂层完好，无锈蚀，无扭曲变形，表面无划伤。B、配管工程质量控制：1）审核施工图时，重点抓管道多的部位或交叉作业的部位，如地下室、设备机房、卫生间、吊顶内及有关关键部位，对各专业的安装尺寸进行核实，发现问题及时处理，施工中对关键部位进行样板施工，尽量避免因设计考虑不周，造成电器配管与水暖、消防、通风等管道相碰的现象发生。2）现浇税结构施工中，配管与土建钢筋绑扎应同步施工，配管经自检、隐蔽验收
5、合格后，再配合土建进行碎浇注。3）在成结构施工中，及时配合砌体进行暗配管和预埋盒、箱的安装，注意配管的防腐措施。4）开关盒、插座盒安装位置标高控制在规范允许偏差范围之内，稳牢盒口与墙面平齐，盒口平整方正。5）配管中应严格控制配管弯曲半径及埋入深度，其保护层应15mm,重点控制踢脚与地面接合处，圈梁与顶板接合处等，以保证穿线顺利进行和导线的安全。6）配管进入盒、箱控制在5mm之内为宜，管进盒箱应使用锁紧螺母固定平直，盒、箱四周用水泥沙浆填实、抹平，管进配电箱应一孔一管排列整齐，配管管口在二层板后面，严禁用气焊开孔，废孔应堵死抹平。7）钢管连接时，焊接部位应按规范严格控制，钢管两端对接应平齐，套管

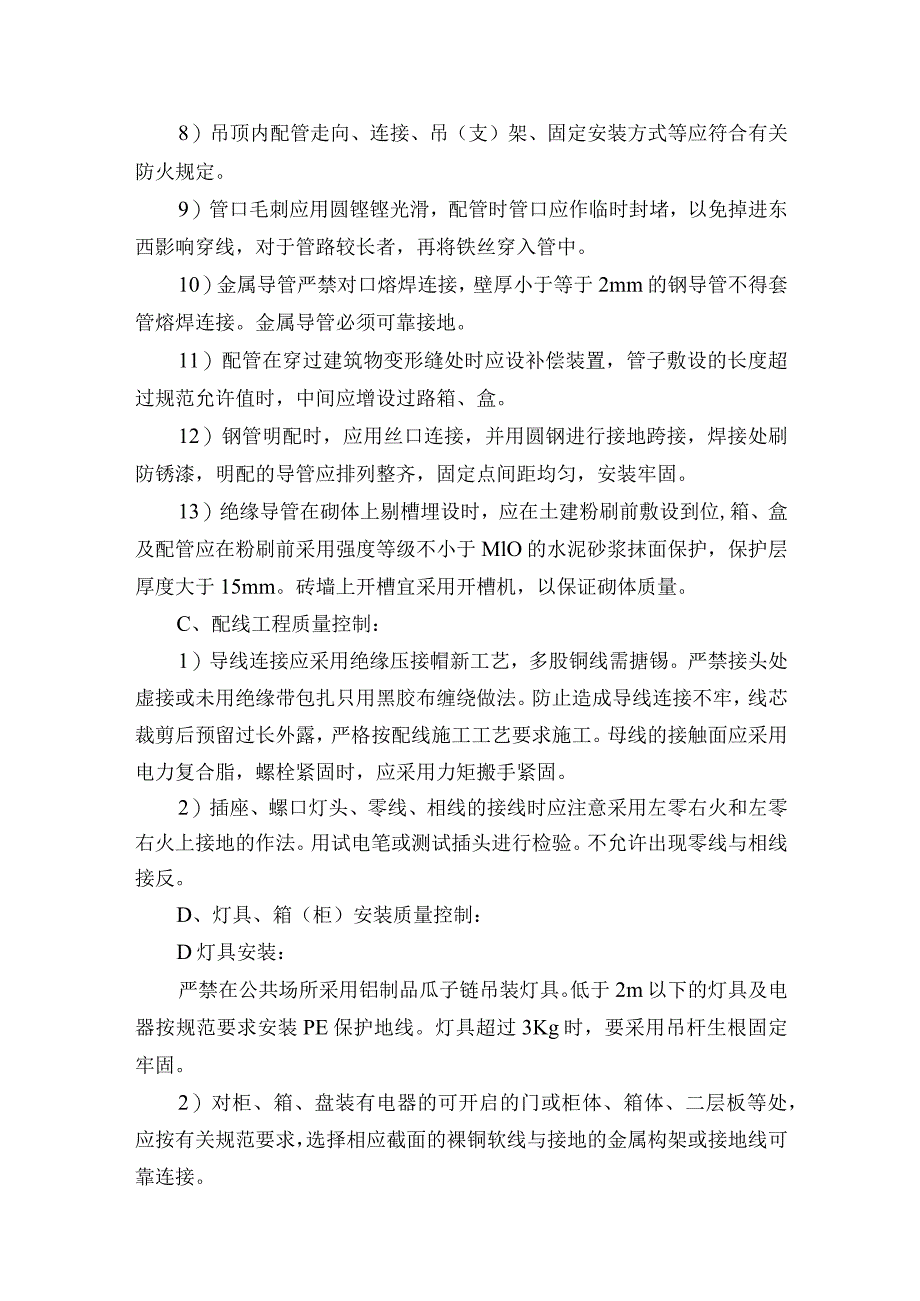

6、应使用配套产品，其套管两端或两管接头处不允许用黑胶布缠绕。8）吊顶内配管走向、连接、吊（支）架、固定安装方式等应符合有关防火规定。9）管口毛刺应用圆铿铿光滑，配管时管口应作临时封堵，以免掉进东西影响穿线，对于管路较长者，再将铁丝穿入管中。10）金属导管严禁对口熔焊连接，壁厚小于等于2mm的钢导管不得套管熔焊连接。金属导管必须可靠接地。11）配管在穿过建筑物变形缝处时应设补偿装置，管子敷设的长度超过规范允许值时，中间应增设过路箱、盒。12）钢管明配时，应用丝口连接，并用圆钢进行接地跨接，焊接处刷防锈漆，明配的导管应排列整齐，固定点间距均匀，安装牢固。13）绝缘导管在砌体上剔槽埋设时，应在土建粉刷
7、前敷设到位,箱、盒及配管应在粉刷前采用强度等级不小于MlO的水泥砂浆抹面保护，保护层厚度大于15mm。砖墙上开槽宜采用开槽机，以保证砌体质量。C、配线工程质量控制：1）导线连接应采用绝缘压接帽新工艺，多股铜线需搪锡。严禁接头处虚接或未用绝缘带包扎只用黑胶布缠绕做法。防止造成导线连接不牢，线芯裁剪后预留过长外露，严格按配线施工工艺要求施工。母线的接触面应采用电力复合脂，螺栓紧固时，应采用力矩搬手紧固。2）插座、螺口灯头、零线、相线的接线时应注意采用左零右火和左零右火上接地的作法。用试电笔或测试插头进行检验。不允许出现零线与相线接反。D、灯具、箱（柜）安装质量控制：D灯具安装：严禁在公共场所采用铝
8、制品瓜子链吊装灯具。低于2m以下的灯具及电器按规范要求安装PE保护地线。灯具超过3Kg时，要采用吊杆生根固定牢固。2）对柜、箱、盘装有电器的可开启的门或柜体、箱体、二层板等处，应按有关规范要求，选择相应截面的裸铜软线与接地的金属构架或接地线可靠连接。一般一根导线压在一个紧固点上，禁止多根导线叠加压接在同一个紧固点上，如需多根导线同时压在一个紧固点上，可采用接线鼻子后压接。3）接地保护线应按规定选择导线截面，注意线色，并按规定选择接地螺栓和螺母，压接时应加弹簧垫、平光垫、紧固牢靠。4）土建喷浆时，对已经安装完毕的灯具开关等应加保护措施；安装灯具开关等施工时，注意保护墙面整洁。5）箱体暗敷设时，暗
9、敷箱体大于30cm必须在顶端设置预制过梁板，在砌筑墙体前应提前预制好。暗敷箱体应注意不能突出粉刷层,该部分是易出问题的地方，必须预先控制好，以免等粉刷完毕再返工,影响土建工程质量。6）箱（柜）金属框架与基础型钢必须接地或接零可靠，装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。接地线必须直接与地排连接。7）三相四线制重复接地处零排与地排必须用双色线连通。该部分往往被忽视。重复接地扁钢必须直接进入箱体，用双色线与地排直接相连，连接线两端平垫片与防松垫圈齐全，且接线紧密。8）接地线干线截面积应符合建筑电气工程施工质量验收规范（GB5O3O32002）表6.1.2的规定。该部分
10、也易被忽视。9）箱内进线：必须根据进箱内电缆管的规格数量用开孔机开孔，进箱内线管50cm以下的必须用纳子固定，且进箱23丝扣。禁止用电、气焊热开孔和切割机随意开孔，虽然不影响使用，但影响观感，且对箱体的防腐造成破坏；箱内进管只能从顶端和底端进入，严禁侧面和背面进入。金属管的管接地必须引自箱、柜接地排。10）箱内配线应符合以下要求：a、配线整齐，无绞接现象。箱内配线按相别横平竖直整理好，并用扎带扎好。要求施工人员必须先根据箱内回路情况，先计划好所有导线该怎么合理分布再开始接线。同时注意，接到地排、零排上方的导线应弯成90后，与零排、地排成垂直方向接入。b、导线连接紧密。同一个端子上的导线连接不多
11、于2根，如为2根导线，中间应用平垫片隔开。防松垫圈与垫片齐全。防松垫片易被忽视，接线螺丝也有未拧紧现象，这些问题必须检查出来并加以整改,否则接线松动，接触电阻增大，很容易烧坏端子。接线端子上导线的弯曲方向也是容易忽视的地方，弯成圆形时，弯曲方向必须与接电螺丝的旋转方向一致，这样紧螺丝时，圆半径才不会变大，导致部分导线脱离垫片。为美观起见，弯成的圆必须规则，且向下或向上的导线正好在圆的中间。c、箱柜内分别设置零线、地线汇流排，零线和保护地线必须经汇流排引出，且零、地排标识要齐全。d、箱柜内导线余量按常规留足1/2半周长,但往往在接线时将“多余”的导线剪断，导致余量不足，影响验收与今后使用。问题往
12、往是因为当零排或地排直接靠近进线处时，直接将导线接到接线排上,“多余”的线便被剪断。，应该沿箱侧迂回之后再接过来，这样便能满足余量要求。e、箱的背后严禁走线，否则易产生涡流损耗。f、多股线（铜芯线）截面在2.5mm2以下时，拧紧搪锡或接续端子后与接线端子连接；截面大于2.5mm2的除设备自带插接式端子外,接续端子后与端子连接，多股线与插接式端子连接前，端部应拧紧搪锡。接续端子必须压接紧密，压线应横压两道以上。g、检查箱内跳线截面，无论是成品箱还是组装箱，都易出问题，当跳线截面比出线截面小得多时，这种情况必须及时发现并整改完毕,避免今后配电箱出问题。11）配电箱功能编号与回路编号必须齐全。功能编号是指贴在电箱外部的开关名称编号，便于今后使用、维护；回路编号是箱内每个回路上编号，与系统图一致。12）箱（柜）内两侧线较多，而固定配电箱面板的两个螺丝正好在箱的两侧，必须将其与两侧电线隔开，否则拧螺丝时很容易损坏导线绝缘层，导致箱体带电或短路。
