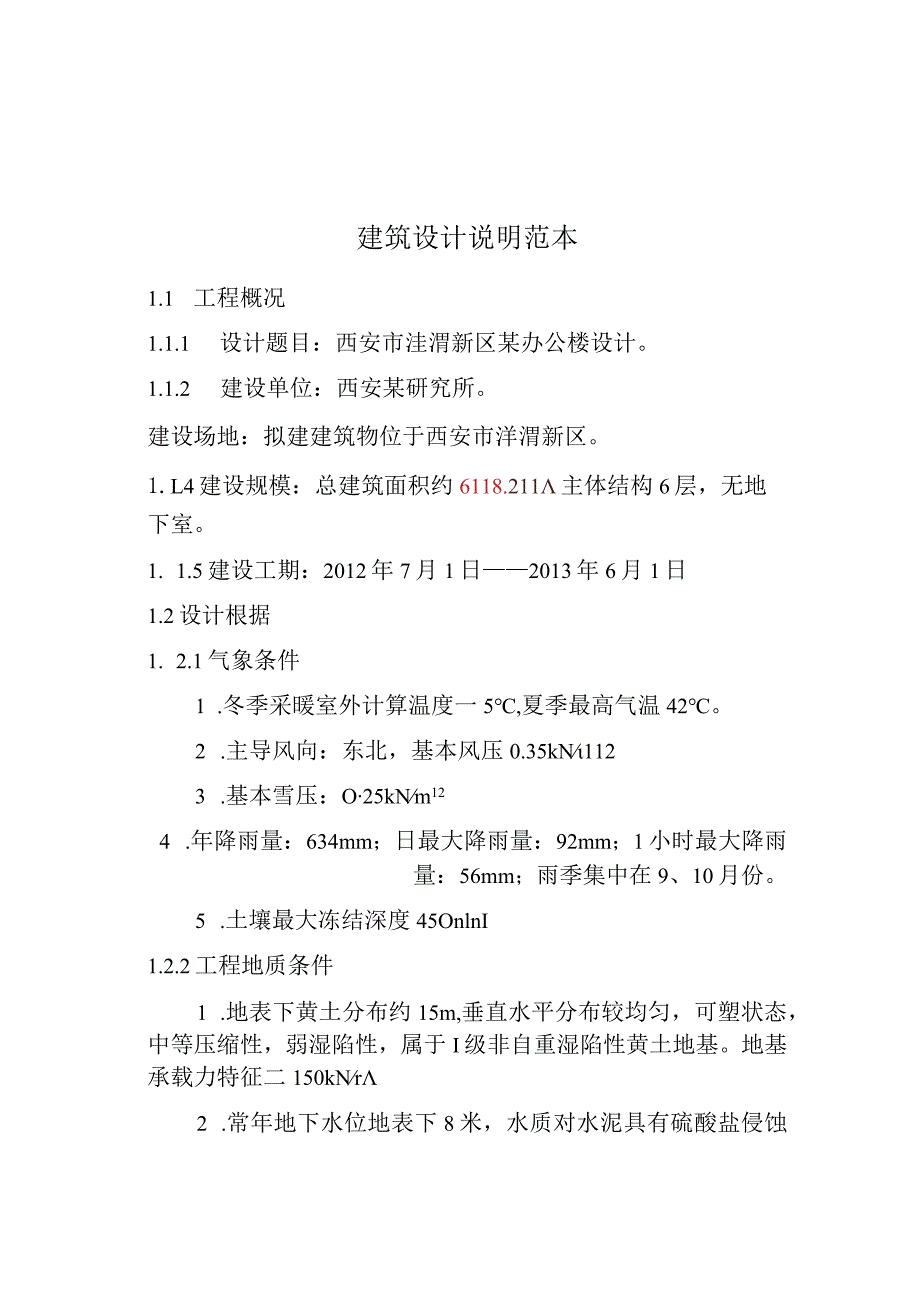

1、建筑设计说明范本1.1 工程概况1.1.1 设计题目：西安市洼渭新区某办公楼设计。1.1.2 建设单位：西安某研究所。建设场地：拟建建筑物位于西安市洋渭新区。1.L4建设规模：总建筑面积约6118.211主体结构6层，无地下室。1. 1.5建设工期：2012年7月1日2013年6月1日1.2设计根据1. 2.1气象条件1 .冬季采暖室外计算温度一5,夏季最高气温42。2 .主导风向：东北，基本风压0.35kN1123 .基本雪压：O25kNm124 .年降雨量：634mm；日最大降雨量：92mm；1小时最大降雨量：56mm；雨季集中在9、10月份。5 .土壤最大冻结深度45OnlnI1.2.2

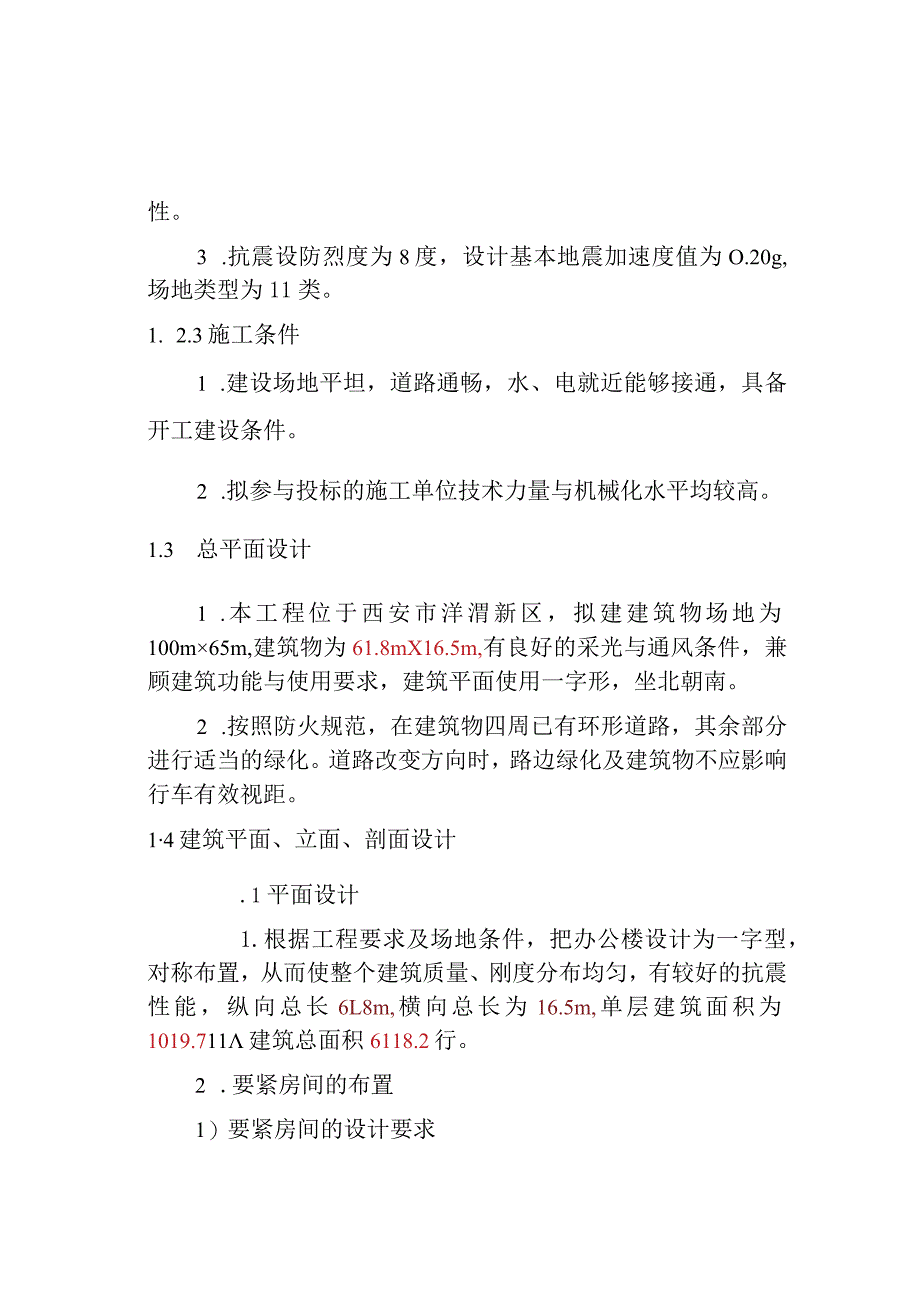

2、工程地质条件1 .地表下黄土分布约15m,垂直水平分布较均匀，可塑状态，中等压缩性，弱湿陷性，属于I级非自重湿陷性黄土地基。地基承载力特征二150kNr2 .常年地下水位地表下8米，水质对水泥具有硫酸盐侵蚀性。3 .抗震设防烈度为8度，设计基本地震加速度值为O.20g,场地类型为11类。1. 2.3施工条件1 .建设场地平坦，道路通畅，水、电就近能够接通，具备开工建设条件。2 .拟参与投标的施工单位技术力量与机械化水平均较高。1.3 总平面设计1 .本工程位于西安市洋渭新区，拟建建筑物场地为100m65m,建筑物为61.8mX16.5m,有良好的采光与通风条件，兼顾建筑功能与使用要求，建筑平面

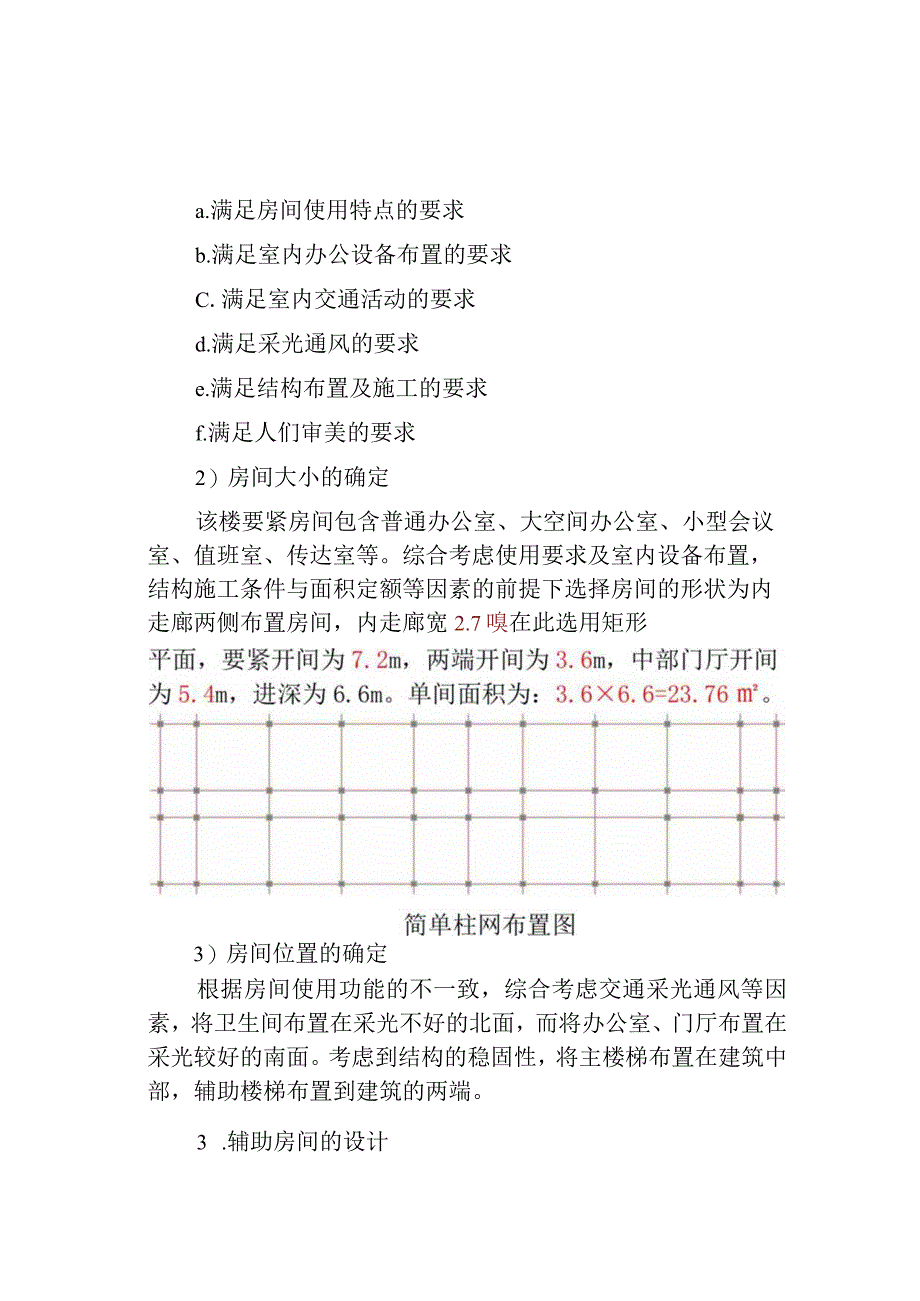

3、使用一字形，坐北朝南。2 .按照防火规范，在建筑物四周已有环形道路，其余部分进行适当的绿化。道路改变方向时，路边绿化及建筑物不应影响行车有效视距。14建筑平面、立面、剖面设计.1平面设计1.根据工程要求及场地条件，把办公楼设计为一字型，对称布置，从而使整个建筑质量、刚度分布均匀，有较好的抗震性能，纵向总长6L8m,横向总长为16.5m,单层建筑面积为1019.711建筑总面积6118.2行。2 .要紧房间的布置1）要紧房间的设计要求a.满足房间使用特点的要求b.满足室内办公设备布置的要求C.满足室内交通活动的要求d.满足采光通风的要求e.满足结构布置及施工的要求f.满足人们审美的要求2）房间大
4、小的确定该楼要紧房间包含普通办公室、大空间办公室、小型会议室、值班室、传达室等。综合考虑使用要求及室内设备布置，结构施工条件与面积定额等因素的前提下选择房间的形状为内走廊两侧布置房间，内走廊宽2.7嗅在此选用矩形3）房间位置的确定根据房间使用功能的不一致，综合考虑交通采光通风等因素，将卫生间布置在采光不好的北面，而将办公室、门厅布置在采光较好的南面。考虑到结构的稳固性，将主楼梯布置在建筑中部，辅助楼梯布置到建筑的两端。3 .辅助房间的设计1）厕所的布置该建筑为办公楼，根据办公楼建筑设计规范规定：厕所距离最远的工作点不应大于50m；厕所应设前室，前室内宜设置洗手盆；男厕所每40人设大便器一具，每
5、40人设小便器一具；女厕所每25人设大便器一具；洗手盆每100人设一具。因此，该楼每层男厕所设6具大便器，6具小便器；女厕所设6具大便器，前室分开使用。前室设洗手盆2具，具体布置详图见平面图。4交通空间的设计1）门厅的布置门厅位于楼梯中部，宽为10.8,净高6.6m,门口设雨棚，具体位置详见平面图及剖面图。2）楼梯间的布置楼梯的数量要紧根据建筑物的性质、层数、楼层人数多少与建筑物耐火等级及防火疏散要求来确定。根据使用要求设电梯2部，位于门厅左侧。主楼梯一部使用平行双跑式,位于门厅右侧。辅助楼梯两部为两跑式，位于楼体2侧。楼梯宽为3.6m开间,楼梯井宽取100mm,梯段净宽均大于1.5m,中间休
6、息平台宽度取1.8mo具体位置详见平面图及剖面图。5平面组合1）该楼以走廊式组合为主，门厅入口处设置值班室、传达室。在楼体2端朝阳面设置楼梯，朝阴面设置卫生间。外表整体平滑，但又有中部幕墙与两端幕墙，让建筑虚实结合，凹凸有别。1.4.2剖面设计1 .层高的确定根据建筑物的类别要求，各层层高均取3.3m,上人屋面女儿墙高L5m,6层顶部突出的楼梯间，高度取39.2 ,室内外地面高差的确定为防止室外水流入室内及建筑物因沉降是室内地面过低，并考虑到满足建筑物使用功能与增加建筑美感，形成气势宏大的需要，室内外高差取0.45m,设三个台阶，每个台阶高0.15为防止卫生间水向外流，其标高比相应楼层地面低0
7、.03mo3 ,房间门窗的布置门的大小与数量要紧由房间的大小、房间用途、容纳人数及安全疏散的要求确定。门厅布置两扇双扇门门宽3.0m,门高2.1m。两侧入口处、楼道中部与楼梯处布置一道双扇门，门宽L5m,门高2.1m。大空间办公室、小型会议室布置两道单扇门，普通办公室、值班室与传达室布置一道单扇门，门宽0.8m,门高2.1m,考虑到内走廊采光的要求，门上设置0.6m的亮子，因此门洞宽取0.8m,高取2.7m。窗的大小与数量要紧由采光等级与通风条件确定，同时考虑到立面要观、建筑节能、柱网尺寸等因素，要紧使用钢塑窗，窗台IWJ为0.9mo1.4.3立面设计建筑立面划分为上下三段，左右五段的形式。从
8、上到下一次是女儿墙部分，整体楼层部分，下部为门厅。左右为对称形式，中间为玻璃幕墙，然后为楼层窗户部分，其次为两侧幕墙。门窗大小、比例、位置等相互连续协调。对特殊部位，比如出入口等作重点调整并确定立面的色彩与装饰材料。该建筑为一字型，体型对称、整体性强，各房间联系紧密，为突出建筑的入口处，把门厅设置于建筑物中轴线处。在建筑的构成要素中，窗、凹进的部分与实体中的透空部分,常给人以轻巧、通透感，故称之为“虚”，而墙、垛、柱、栏板给人以厚重、封闭的感受，称之为“实”。该建筑恰当地处理了虚与实的关系，使建筑活泼、生动，有的时候代感。在细部处理上，该建筑比例协调、尺度宜人，在整体形式要求的前提下，统一中求
9、变化，多样中求统一。1.5细部构造总说明1.5.1楼面的构造做法HjM54就一*昆20-13-丽希勒100*播士A7：R勿r/77777/力/7翻面槌做法1：20图1-1楼面的构造详图L5.2屋面的构造做法如下保停息10X4孔乡影 肺思20敝石琳Zr 躺层r粥用躺一 ft 2013 辅忌IOO惇懒称土木触防水屋触法1：20图1-2屋面的构造详图1.5.3 外墙的构造做法外饰而240艇砌体2滤空气层100鞠温层20鼬诈褥堵体槌做诙1：20图1-3外墙的构造详图1.5.4 屋顶做法屋顶作为房屋的保护部分基本要求是保证良好的防水、排水功能，防止渗水、漏雨，防寒保温、降温隔热。上人屋面应有必要的刚度与
10、强度，要安全稳固牢固耐用。除做好防水外，尚应组织好排水。排水、防水处理关于每个建筑物来说都是相当重要的，一旦防水、排水处理不好，可能会导致集水，屋面漏雨。这样的问题最容易发生在屋顶上，因此我们更应该重视。由于屋顶的面积较大，使用四坡排水屋顶。在围绕女儿墙设置，一条贯穿的排水沟，其宽度为200mm。规范规定排水坡度为2%,檐沟的排水坡度为05%l%,将其设坡度为l%o雨水通过有坡度的屋面排入檐沟，由檐沟排入落水管，最终由落水管排向地下的排水系统。规定落水管的直径为Ioomm200m叫使用直径为IoOmm的落水管。该建筑屋顶面积大约在99L4m2,因此设了8个落水管，建筑物四周设置散水，其宽度为8
11、00mm1.6防火设计1.6.1防火疏散要求1.在建筑物中合理地设计防火分区，不仅能够把火灾造成的经济缺失限制在最小范围内，同时对保证安全疏散与操纵、扑救火灾，也具有极为重要的意义。2 .建筑物内火灾的蔓延大致有两种途径：即通过楼板、隔墙及其开口等，从内部蔓延；或者通过外墙窗口喷出火焰,烧坏上层窗户，再蔓延到上层室内，因此在设计时考虑这个因素。3 .根据“民用建筑的耐火等级、层数、长度与面积表”中的规定：一、二级建筑防火区间每层最大同意的建筑面积为2500球，因此本建筑防火区间以层为单位划分，在每层中不再做防火分区。4 .疏散楼梯是安全疏散道路中一个要紧组层部分，应设置明显的指示标志，并应布置
