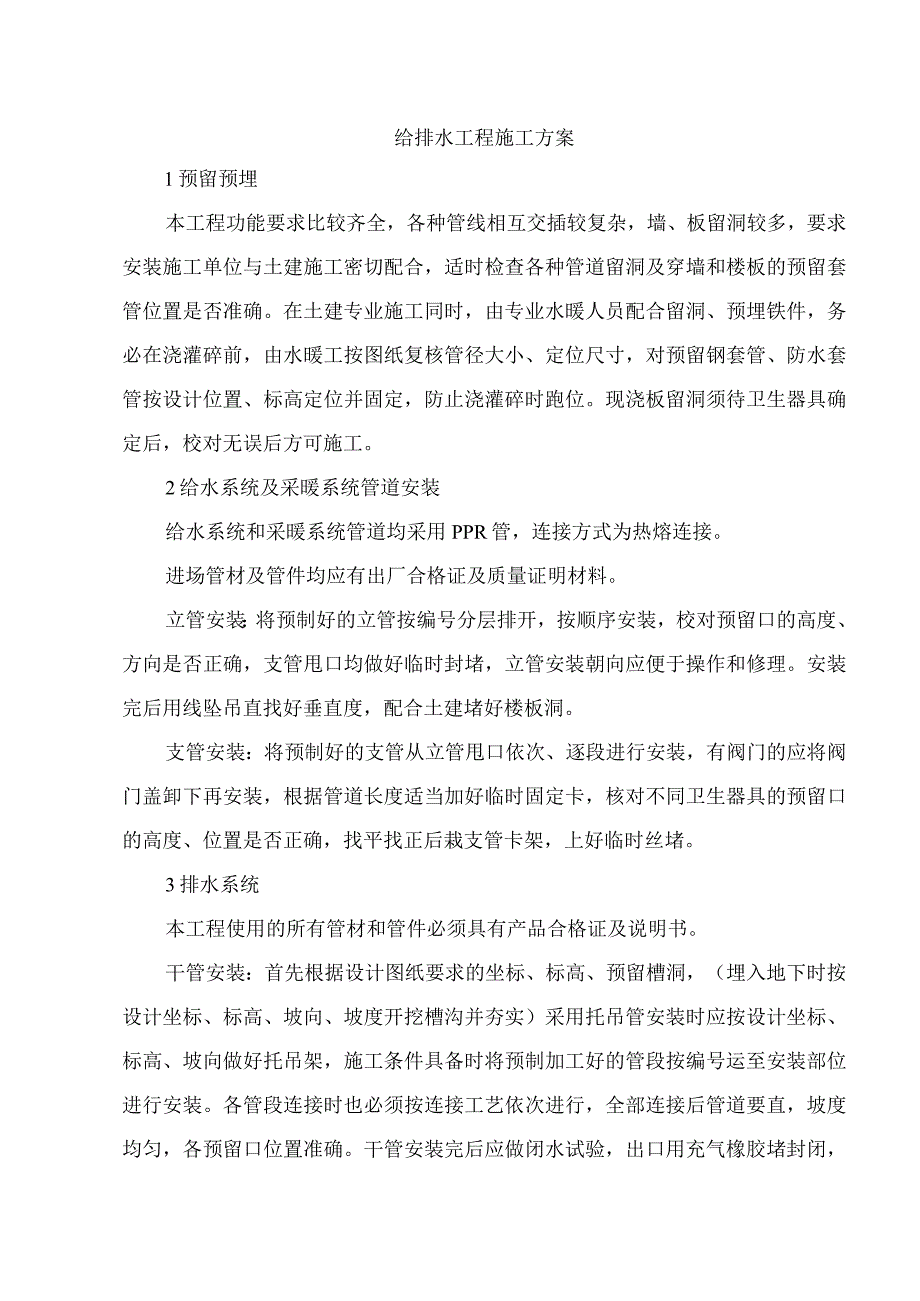

1、给排水工程施工方案1预留预埋本工程功能要求比较齐全，各种管线相互交插较复杂，墙、板留洞较多，要求安装施工单位与土建施工密切配合，适时检查各种管道留洞及穿墙和楼板的预留套管位置是否准确。在土建专业施工同时，由专业水暖人员配合留洞、预埋铁件，务必在浇灌碎前，由水暖工按图纸复核管径大小、定位尺寸，对预留钢套管、防水套管按设计位置、标高定位并固定，防止浇灌碎时跑位。现浇板留洞须待卫生器具确定后，校对无误后方可施工。2给水系统及采暖系统管道安装给水系统和采暖系统管道均采用PPR管，连接方式为热熔连接。进场管材及管件均应有出厂合格证及质量证明材料。立管安装：将预制好的立管按编号分层排开，按顺序安装，校对预
2、留口的高度、方向是否正确，支管甩口均做好临时封堵，立管安装朝向应便于操作和修理。安装完后用线坠吊直找好垂直度，配合土建堵好楼板洞。支管安装：将预制好的支管从立管甩口依次、逐段进行安装，有阀门的应将阀门盖卸下再安装，根据管道长度适当加好临时固定卡，核对不同卫生器具的预留口的高度、位置是否正确，找平找正后栽支管卡架，上好临时丝堵。3排水系统本工程使用的所有管材和管件必须具有产品合格证及说明书。干管安装：首先根据设计图纸要求的坐标、标高、预留槽洞，（埋入地下时按设计坐标、标高、坡向、坡度开挖槽沟并夯实）采用托吊管安装时应按设计坐标、标高、坡向做好托吊架，施工条件具备时将预制加工好的管段按编号运至安装
3、部位进行安装。各管段连接时也必须按连接工艺依次进行，全部连接后管道要直，坡度均匀，各预留口位置准确。干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏、水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm,上覆过筛土，夯实时勿碰损管道。托吊管连接好后再按水流方向找坡度，最后将预留口封严。立管安装：首先按设计坐标要求复查洞口预留尺寸是否正确，安装前清理场地，根据需要搭设操作平台，将已预制好的立管运至安装部位，立管插入端应先画好长度标记，然后进行连接。然后找正找直并测量顶板距三通口中心是否符合要求，无误后即可堵洞并将上层预留口封严。支管安装：首先清理好场地，按需要搭设操作平台，将

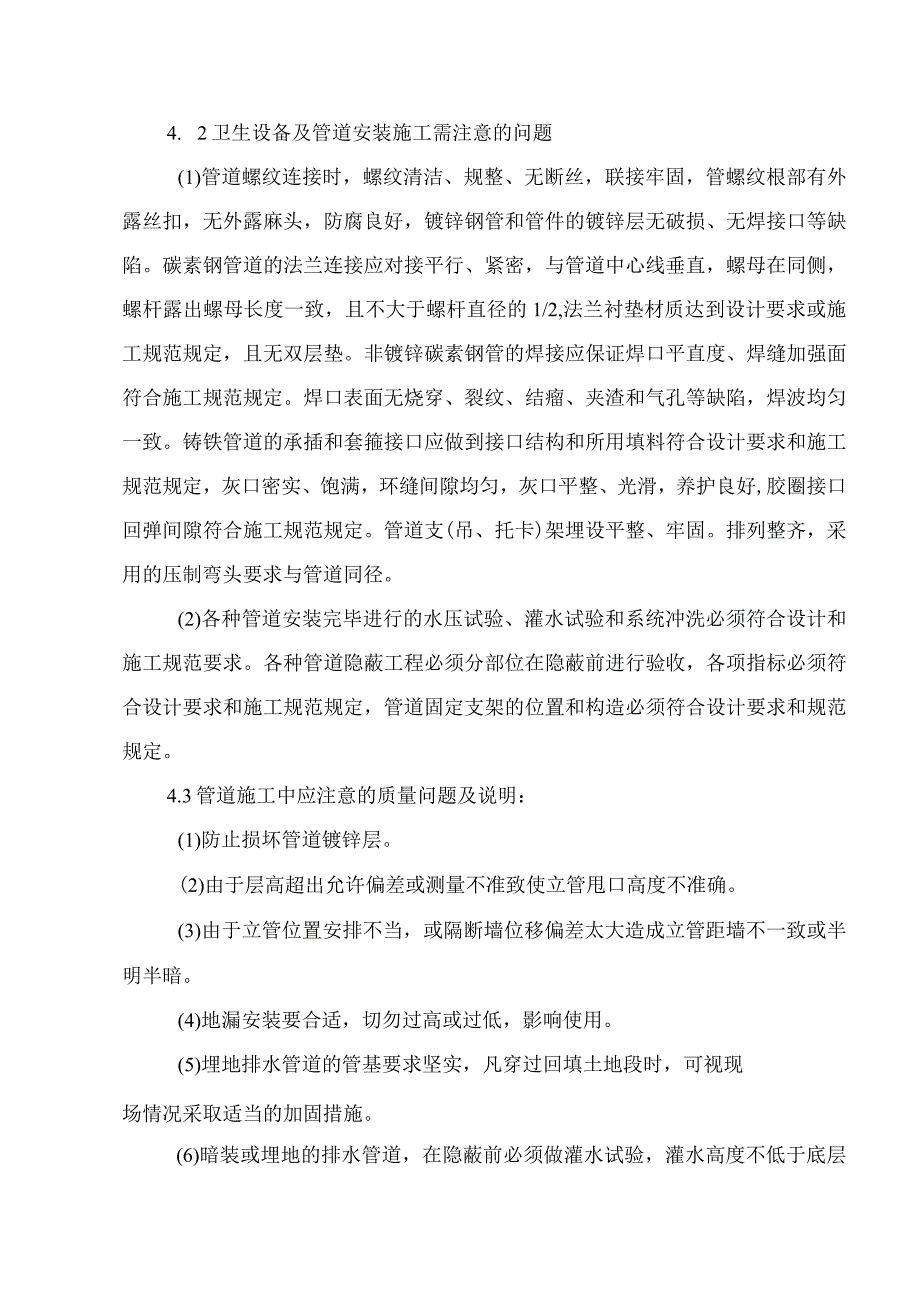

4、预制好的支管按编号运至现场，消除连接部位的污物，将支管水平初步吊起，进行连接，用力推入预留管口，根据管段长度调整好坡度。4卫生设备及管道的安装本系统的安装包括：给水管道、排水管道、卫生设备等。施工前熟悉图纸（包括资料和样本），并结合设计洽商和变更图的要求进行施工，严格按图纸的坐标、标高安装各种管道及设备。4.1卫生设备及管道安装施工工艺4. 2卫生设备及管道安装施工需注意的问题(1)管道螺纹连接时，螺纹清洁、规整、无断丝，联接牢固，管螺纹根部有外露丝扣，无外露麻头，防腐良好，镀锌钢管和管件的镀锌层无破损、无焊接口等缺陷。碳素钢管道的法兰连接应对接平行、紧密，与管道中心线垂直，螺母在同侧，螺杆露
5、出螺母长度一致，且不大于螺杆直径的1/2,法兰衬垫材质达到设计要求或施工规范规定，且无双层垫。非镀锌碳素钢管的焊接应保证焊口平直度、焊缝加强面符合施工规范规定。焊口表面无烧穿、裂纹、结瘤、夹渣和气孔等缺陷，焊波均匀一致。铸铁管道的承插和套箍接口应做到接口结构和所用填料符合设计要求和施工规范规定，灰口密实、饱满，环缝间隙均匀，灰口平整、光滑，养护良好,胶圈接口回弹间隙符合施工规范规定。管道支(吊、托卡)架埋设平整、牢固。排列整齐，采用的压制弯头要求与管道同径。(2)各种管道安装完毕进行的水压试验、灌水试验和系统冲洗必须符合设计和施工规范要求。各种管道隐蔽工程必须分部位在隐蔽前进行验收，各项指标必
6、须符合设计要求和施工规范规定，管道固定支架的位置和构造必须符合设计要求和规范规定。4.3管道施工中应注意的质量问题及说明：(1)防止损坏管道镀锌层。(2)由于层高超出允许偏差或测量不准致使立管甩口高度不准确。(3)由于立管位置安排不当，或隔断墙位移偏差太大造成立管距墙不一致或半明半暗。(4)地漏安装要合适，切勿过高或过低，影响使用。(5)埋地排水管道的管基要求坚实，凡穿过回填土地段时，可视现场情况采取适当的加固措施。(6)暗装或埋地的排水管道，在隐蔽前必须做灌水试验，灌水高度不低于底层地面高度，灌水15min后，再灌满延续5min,液面不下降为合格。雨水管的灌水高度必须到每根立管最上部的雨水斗
7、，以不漏水为合格。4. 4卫生洁具安装：a.卫生洁具的规格型号必须符合设计要求，并有出厂产品合格证。卫生洁具外观应规矩，造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。b.卫生洁具零件规格应标准，质量应可靠，外表光滑、电镀均匀、螺纹清晰、锁母松紧适度、无砂眼、裂纹等缺陷。c.卫生洁具在安装前应进行检查、清洗，配件与卫生洁具应配套，部分卫生洁具应先进行预制再安装。出卫生洁具安装应先按设计要求复查坐标是否准确，安装应平稳、牢固，连接处无渗漏现象。4 .5通水试验给水管道安装完毕后进行压力试验，试验压力冷水为LOMPa,热水为1.5MPa,升压时间不小于10分钟，至试验压力，稳压1小时，压力降
8、不得超过006MPa；同时检查各连接处不得渗漏。埋地埋墙管道试压工作必须在面层浇捣或封堵前进行，达到试验试压要求后，方可继续施工。排水管道安装完毕后，进行灌水试验，注水高度为一层楼高度，30分钟不渗不漏为合格。5 .6管道安装需注意的问题预制好的塑料管堆放应垫实，并避免曝晒，以防弯曲或断裂。粘接后应及时清除外溢的黏结剂，以保持接口清洁。粘接前，接头部位应清理干净，粘接剂涂刷均匀，以防漏水。地漏安装时应找准地平线，以防过高或过低。立管穿楼板处应作好防水。管道安装完毕后，应所有管口封闭，防止杂物进入，造成管口堵塞。安装完的管道应加强保护，尤其是立管距地2米以下时，应用木板捆绑保护。严禁利用塑料管道作为脚手架的支点或安全带的拉点、吊顶的吊点，不允许明火烘烤塑料管，以防管道变形。油漆粉刷前应将管道用纸包裹，以防污染管道。
