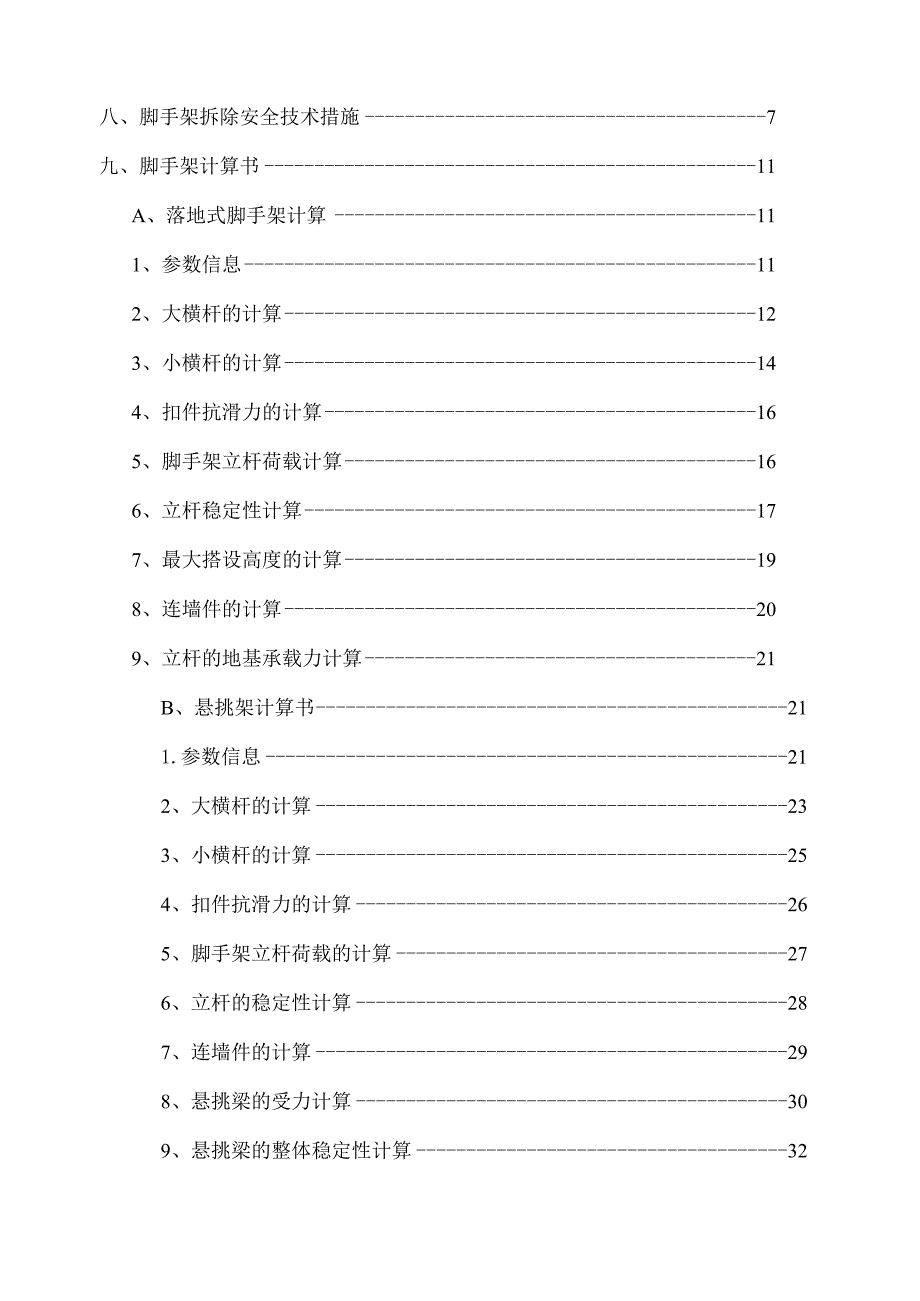

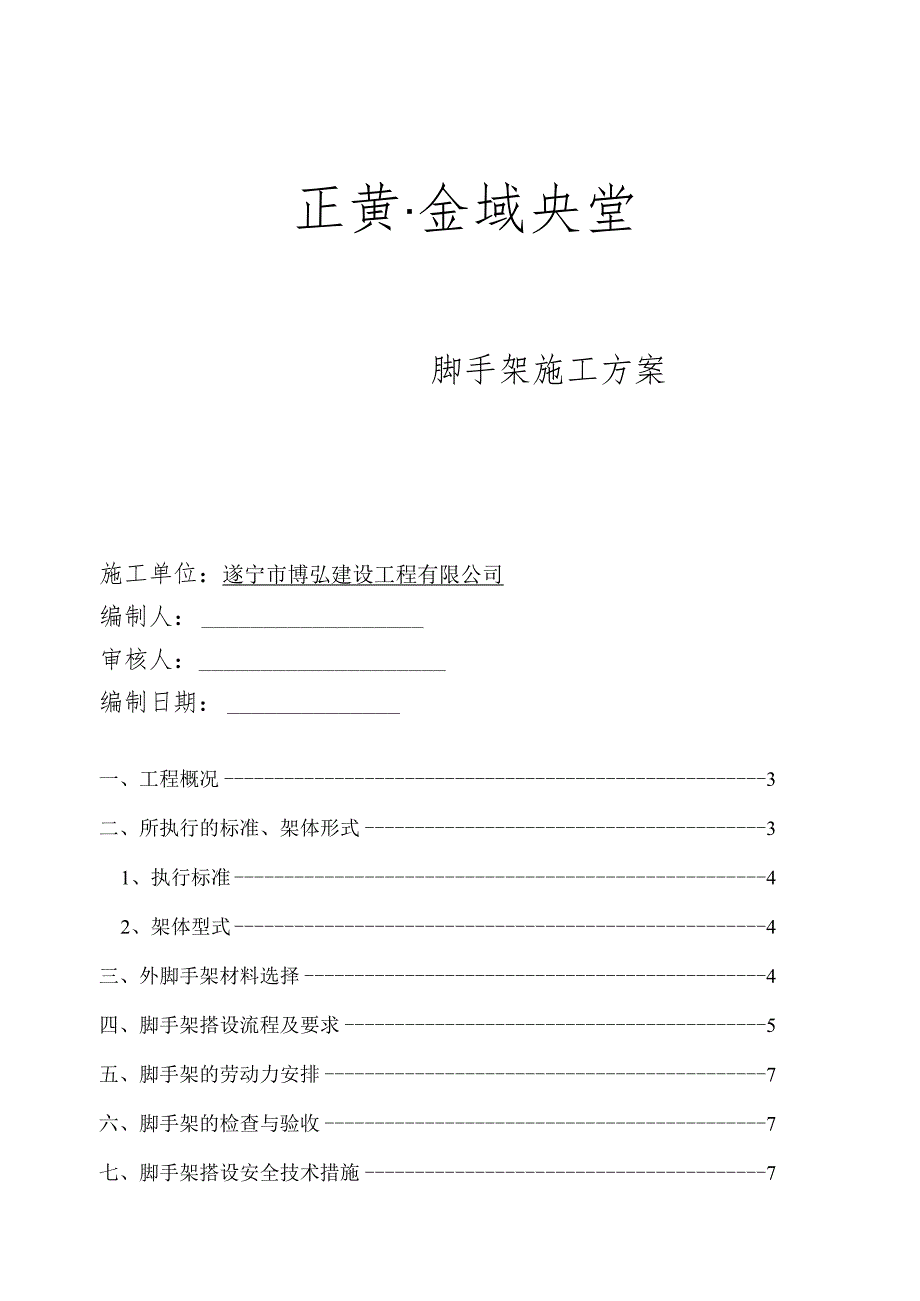

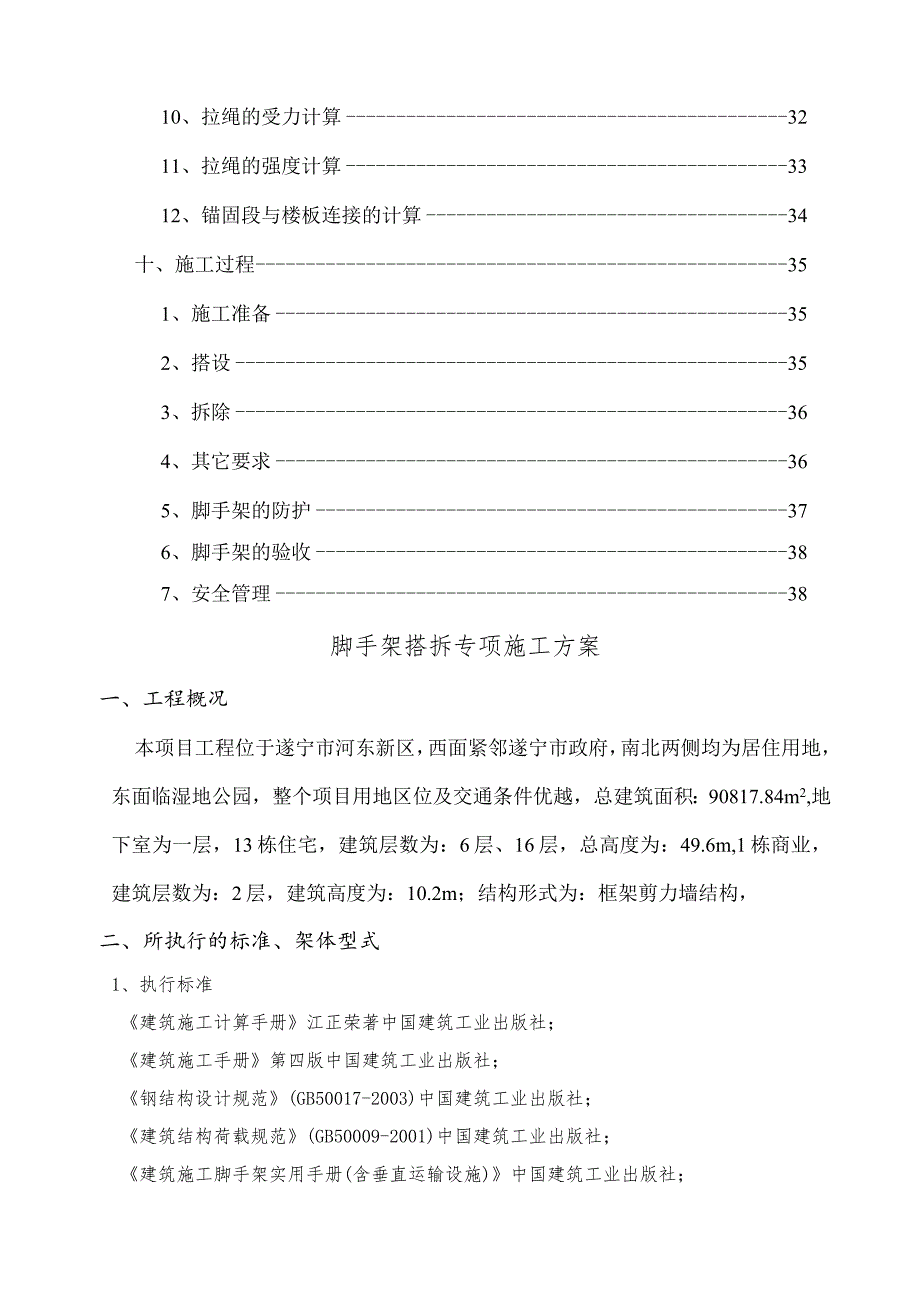

1、正黄金域央堂脚手架施工方案施工单位：遂宁市博弘建设工程有限公司编制人：审核人：编制日期：一、工程概况3二、所执行的标准、架体形式31、执行标准42、架体型式4三、外脚手架材料选择4四、脚手架搭设流程及要求5五、脚手架的劳动力安排7六、脚手架的检查与验收7七、脚手架搭设安全技术措施7八、脚手架拆除安全技术措施7九、脚手架计算书11A、落地式脚手架计算111、参数信息112、大横杆的计算123、小横杆的计算144、扣件抗滑力的计算165、脚手架立杆荷载计算166、立杆稳定性计算177、最大搭设高度的计算198、连墙件的计算209、立杆的地基承载力计算21B、悬挑架计算书211.参数信息212、大横
2、杆的计算233、小横杆的计算254、扣件抗滑力的计算265、脚手架立杆荷载的计算276、立杆的稳定性计算287、连墙件的计算298、悬挑梁的受力计算309、悬挑梁的整体稳定性计算3210、拉绳的受力计算3211、拉绳的强度计算3312、锚固段与楼板连接的计算34十、施工过程351、施工准备352、搭设353、拆除364、其它要求365、脚手架的防护376、脚手架的验收387、安全管理38脚手架搭拆专项施工方案一、工程概况本项目工程位于遂宁市河东新区，西面紧邻遂宁市政府，南北两侧均为居住用地，东面临湿地公园，整个项目用地区位及交通条件优越，总建筑面积：90817.84m2,地下室为一层，13栋住
3、宅，建筑层数为：6层、16层，总高度为：49.6m,1栋商业，建筑层数为：2层，建筑高度为：10.2m；结构形式为：框架剪力墙结构，二、所执行的标准、架体型式1、执行标准建筑施工计算手册江正荣著中国建筑工业出版社；建筑施工手册第四版中国建筑工业出版社；钢结构设计规范(GB50017-2003)中国建筑工业出版社；建筑结构荷载规范(GB50009-2001)中国建筑工业出版社；建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范(JGJl30-2On)中国建筑工业出版社；建筑地基基础设计规范(GB50007-2002)中国建筑工业出版社；建筑施工安全检
4、查标准(JGJ59-2011)中国建筑工业出版社。2、架体型式根据本工程特点及工期目标，本工程8栋商业采用双排扣件式落地脚手架，1-6#楼采用悬挑式双排扣件式脚手架每栋楼具体搭设情况见下表:1、5-14#楼项目搭设部位搭设高度备注主体施工阶段落地架1F6F(19.60m)19.60m2-4#楼项目搭设部位搭设高度备注主体施工阶段落地架1F6F(19.60m)19.60m第一挑7F12F(23.10m)18.OOm第二挑13F16F(38.10m)18.OOm三、脚手架材料选择1、钢管落地脚手架，选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压
5、痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJl30-2011的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时,扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
6、3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100c112,做耐贯穿试验不穿透，L8X6m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由遂宁市建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构(GB/T700)中Q235A钢的要求。四、脚手架搭设流程及要求落地脚手架搭设的工艺流程为：场地平整、
7、夯实一基础承载力实验、材料配备一定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆(搁栅)一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排，后立内排。其余按一下构造要求搭设。1、主杆基础本工程脚手架地基础部位应在回填土完后夯实，
8、采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于IOCm。地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)。2、立杆间距(1)脚手架立杆纵距L500m,横距0.800m,步距L800m；连墙杆间距竖直3.600m,水平4.50Onl(即两步三跨)；里立杆距建筑物0.3OnU(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开50Omm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20Cnl左右。(4)立杆的垂直偏差应控制在不大于架高的
9、1/400。3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距L800m,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m,应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。5、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板
10、：板宽为200mm,里外立杆应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整。(3)脚手架外侧必须设1.2m高的防护栏杆和30Cin高踢脚杆，顶排防护栏杆不少于2道,高度分别为0.6m和1.2m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，
11、在脚手架内侧设1.2m的防护栏杆和30CnI高踢脚杆。7、连墙件(1)脚手架与建筑物按水平方向4.5m,垂直方向3.6m,设一拉结点。楼层高度超过4m,则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。(2)拉结点在转角范围内和顶部处加密，即在转角1米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。8、架体内封闭(1)脚手架的架体里立杆距墙体净距为300mm,如因结构设计的限制大
12、于30OnmI的必须铺设站人片，站人片设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。五、脚手架的劳动力安排1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要2030人，均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。六、脚手架的检查与验收1、脚手架必须由持有效上岗证的
13、专业技术人员搭设；2、进行分段验收和检查，发现有不符合要求的应迅速整改，并追究责任；3、外脚手架分段验收严格按建筑施工扣件式钢管脚手架安全技术规范GJ130-2001第八节及JGJ59-2011中外脚手架检查评分表”，所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签证，方能交付使用。4、架体内必须做到每层封闭(即进行隔离)，且不能大于4步。七、脚手架搭设安全技术措施1、技术保障措施(1)架子搭设完毕，用合格密目安全网铺于架子的外围及底部。(2)钢管与扣件进场前应经过检查挑选(选择标准见本设计表3),所用扣件在使用前应清理加油一次，扣件一定要上紧，不
14、得松动。每个螺栓的预紧力在40Nm65Nm之间。(3)架子搭设到IOnl高度时由架子搭设单位进行自检；架子搭设完毕后由搭设会同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。(4)该脚手架作为建筑物装饰作业时安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上;脚手架严禁悬挂起重设备。(5)脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。2、质量保障措施(1)操作人员作业前必须进行岗位技术培训与安
