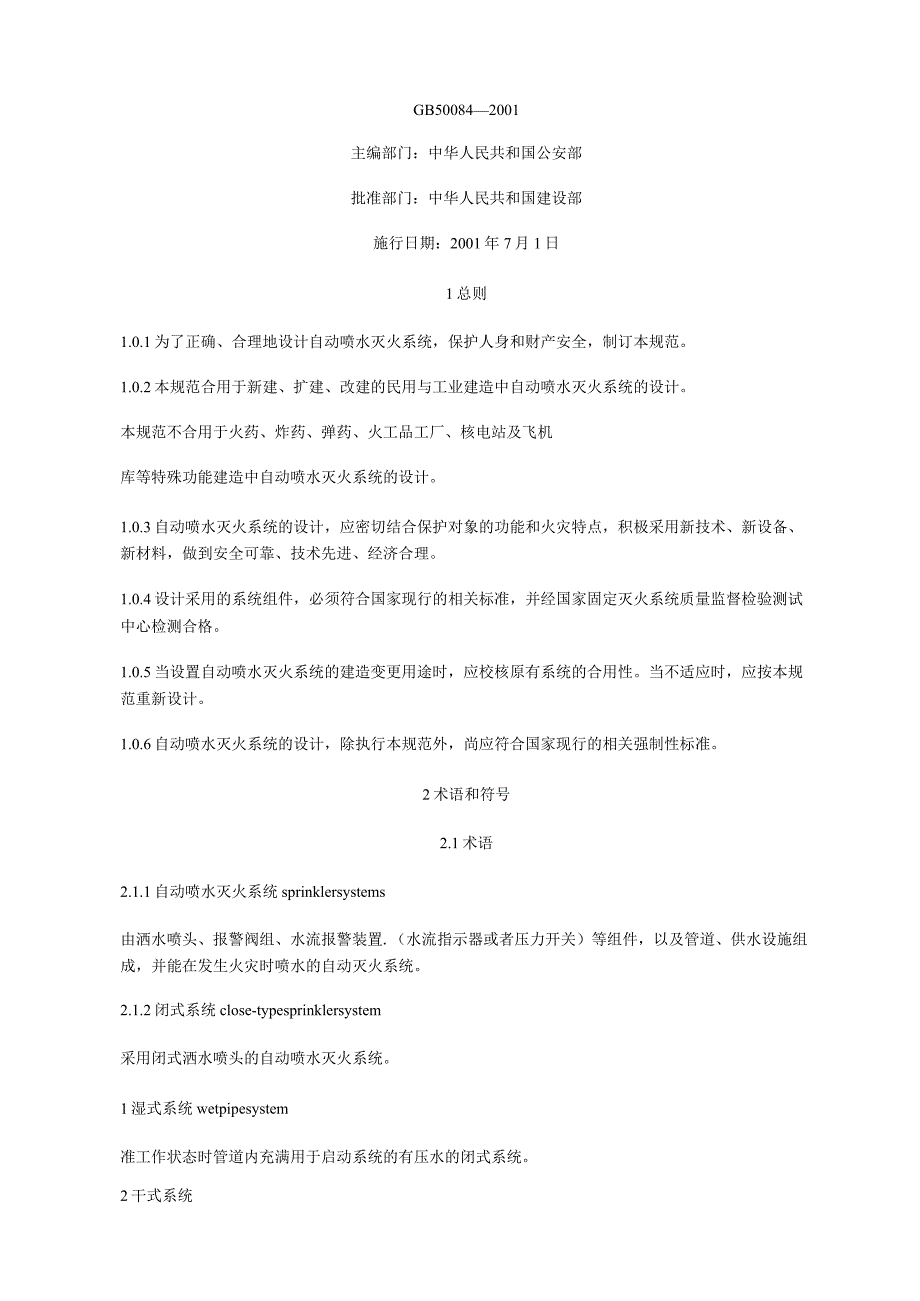

1、GB500842001主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2001年7月1日1总则1.0.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制订本规范。1.0.2本规范合用于新建、扩建、改建的民用与工业建造中自动喷水灭火系统的设计。本规范不合用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建造中自动喷水灭火系统的设计。1.0.3自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。1.0.4设计采用的系统组件，必须符合国家现行的相关标准，并经国家固定灭火系统质量监督检验
2、测试中心检测合格。1.0.5当设置自动喷水灭火系统的建造变更用途时，应校核原有系统的合用性。当不适应时，应按本规范重新设计。1.0.6自动喷水灭火系统的设计，除执行本规范外，尚应符合国家现行的相关强制性标准。2术语和符号2.1术语2.1.1自动喷水灭火系统sprinklersystems由洒水喷头、报警阀组、水流报警装置.（水流指示器或者压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。2.1.2闭式系统close-typesprinklersystem采用闭式洒水喷头的自动喷水灭火系统。1湿式系统wetpipesystem准工作状态时管道内充满用于启动系统的有压水

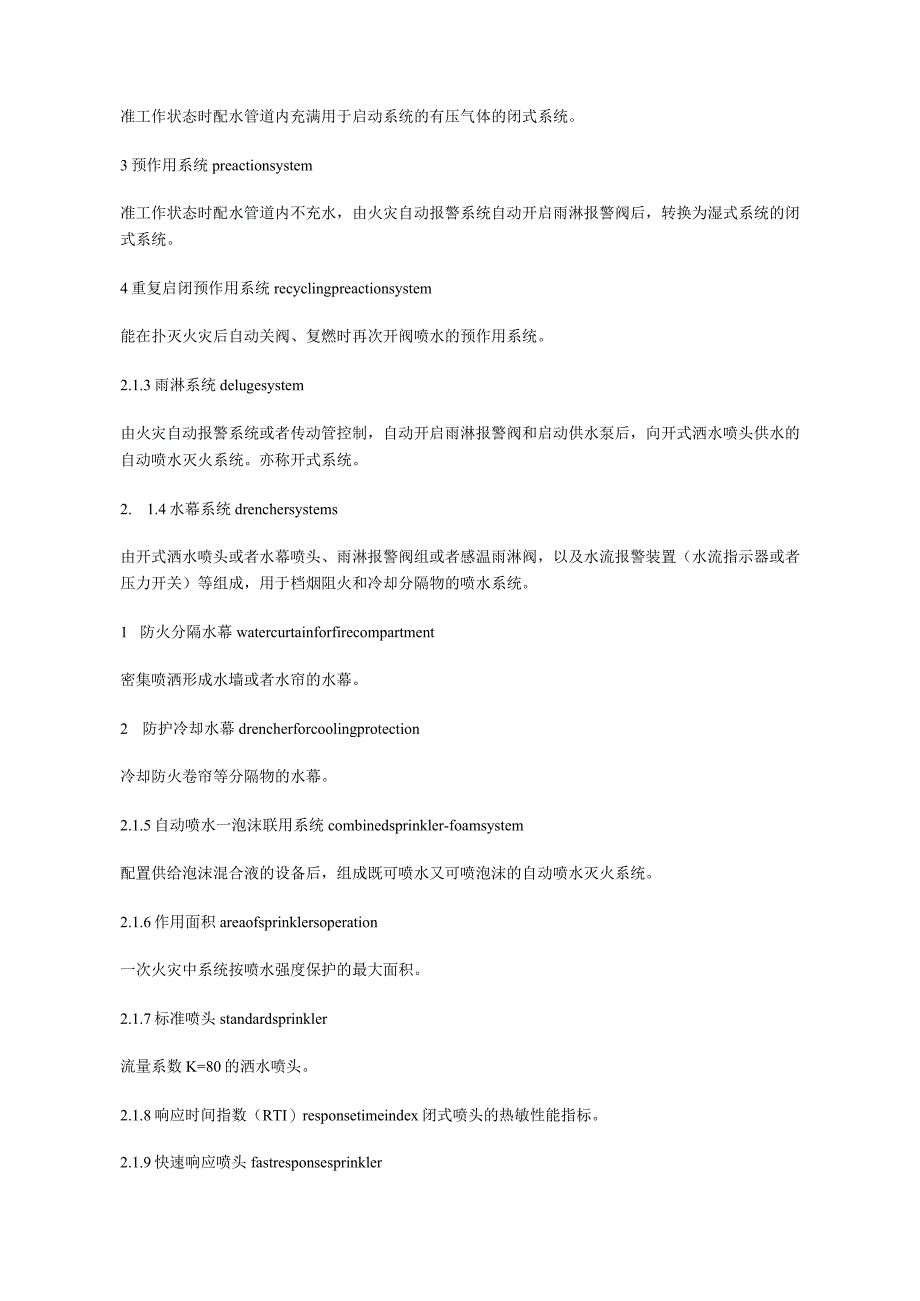

3、的闭式系统。2干式系统准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。3预作用系统preactionsystem准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统。4重复启闭预作用系统recyclingpreactionsystem能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。2.1.3雨淋系统delugesystem由火灾自动报警系统或者传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动喷水灭火系统。亦称开式系统。2. 1.4水幕系统drenchersystems由开式洒水喷头或者水幕喷头、雨淋报警阀组或者
4、感温雨淋阀，以及水流报警装置（水流指示器或者压力开关）等组成，用于档烟阻火和冷却分隔物的喷水系统。1 防火分隔水幕watercurtainforfirecompartment密集喷洒形成水墙或者水帘的水幕。2 防护冷却水幕drencherforcoolingprotection冷却防火卷帘等分隔物的水幕。2.1.5自动喷水一泡沫联用系统combinedsprinkler-foamsystem配置供给泡沫混合液的设备后，组成既可喷水又可喷泡沫的自动喷水灭火系统。2.1.6作用面积areaofsprinklersoperation一次火灾中系统按喷水强度保护的最大面积。2.1.7标准喷头stand

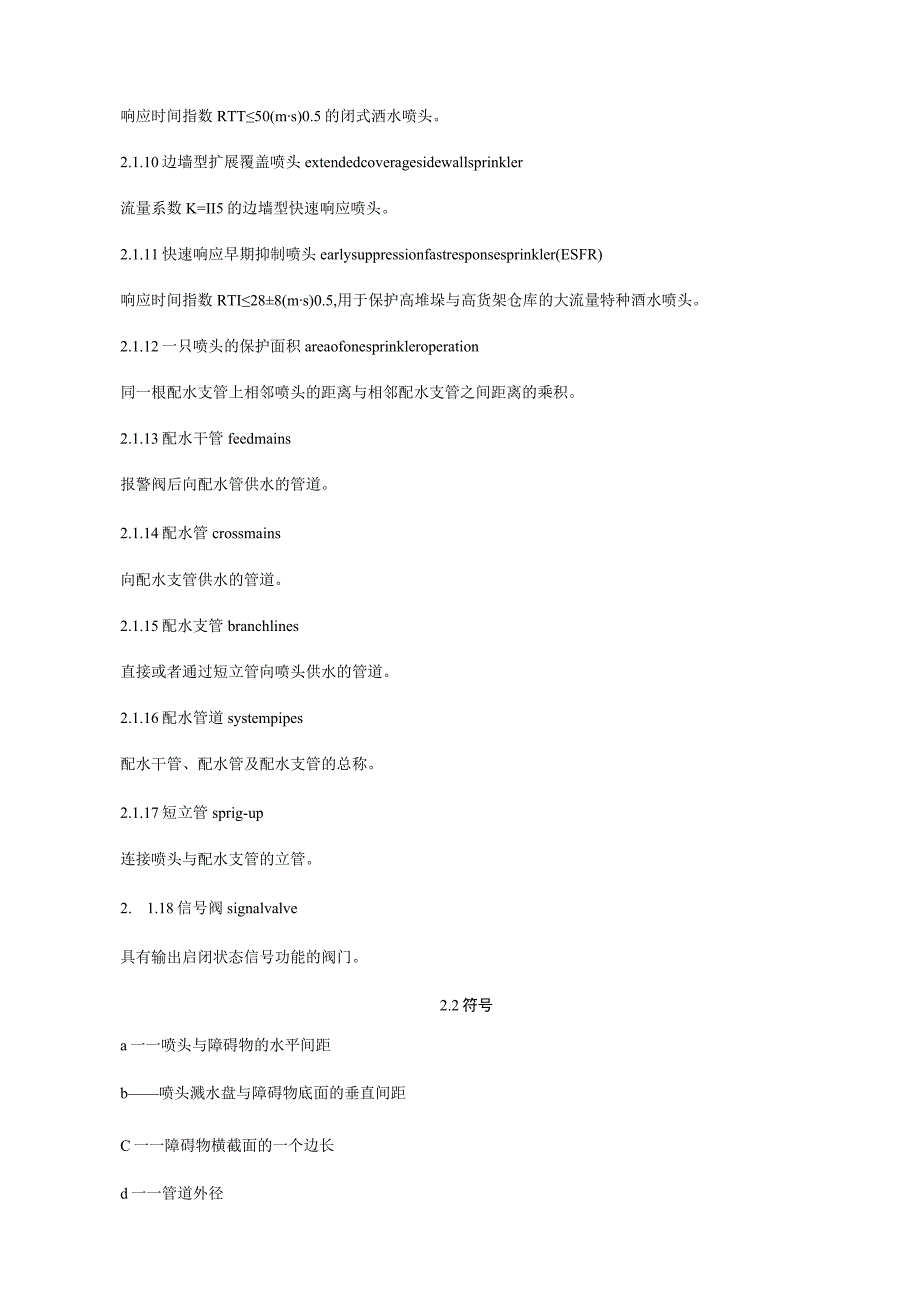

5、ardsprinkler流量系数K=80的洒水喷头。2.1.8响应时间指数（RTI）responsetimeindex闭式喷头的热敏性能指标。2.1.9快速响应喷头fastresponsesprinkler响应时间指数RTT50(ms)0.5的闭式洒水喷头。2.1.10边墙型扩展覆盖喷头extendedcoveragesidewallsprinkler流量系数K=II5的边墙型快速响应喷头。2.1.11快速响应早期抑制喷头earlysuppressionfastresponsesprinkler(ESFR)响应时间指数RTI288(ms)0.5,用于保护高堆垛与高货架仓库的大流量特种酒水喷头。
6、2.1.12一只喷头的保护面积areaofonesprinkleroperation同一根配水支管上相邻喷头的距离与相邻配水支管之间距离的乘积。2.1.13配水干管feedmains报警阀后向配水管供水的管道。2.1.14配水管crossmains向配水支管供水的管道。2.1.15配水支管branchlines直接或者通过短立管向喷头供水的管道。2.1.16配水管道systempipes配水干管、配水管及配水支管的总称。2.1.17短立管sprig-up连接喷头与配水支管的立管。2. 1.18信号阀signalvalve具有输出启闭状态信号功能的阀门。2.2符号a一一喷头与障碍物的水平间距b喷
7、头溅水盘与障碍物底面的垂直间距C一一障碍物横截面的一个边长d一一管道外径dg一一节流管的计算内径dj管道的计算内径dk减压孔板的孔口直径e一一障碍物横截面的另一个边长f一一喷头溅水盘与不到顶隔墙项面的垂直间距g一一重力加速度h系统管道沿程和局部的水头损失H水泵扬程或者系统入口的供水压力Hg节流管的水头损失Hk减压孔板的水头损失i一一每米管道的水头损失k一一喷头流量系数1.一节流管的长度n最不利点处作用面积内的喷头数P喷头工作压力PO最不利点处喷头的工作压力q喷头流量qi最不利点处作用面积内各喷头节点的流量QS一系统设计流量V一一管道内水的平均流速Vg一一节流管内水的平均流速Vk一一减压孔板后管
8、道内水的平均流速Z一一最不利点处喷头与消防水池最低水位或者系统入口管水平中心线之间的高程差节流管中渐缩管与渐扩管的局部阻力系数之和减压孔板的局部阻力系数3设置场所火灾危（Wei）险等级3. 0.1设置场所火灾危（Wei）险等级的划分，应符合下列规定：1轻危（Wei）险级2中危（Wei）险级I级II级3严重危（Wei）险级I级11级4仓库危（Wei）险级I级11级In级3.0.2设置场所的火灾危Nei）险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。举例见本规范附录Ao3. 0.3当建造物内各场所的火灾危（WCi）险性及
9、灭火难度存在较大差异时，宜按各场所的实际情况确定系统选型与火灾危（Wei）险等级。4系统选型4. 1普通规定4.1.1 自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较艰难的性质重要或者火灾危（Wei）险性较大的场所中设置。4.1.2 自动喷水灭火系统不合用于存在较多下列物品的场所：1遇水发生爆炸或者加速燃烧的物品；2遇水发生剧烈化学反应或者产生有毒有害物质的物品；3洒水将导致喷溅或者沸溢的液体。4.1.3 自动喷水灭火系统的系统选型，应根据设置场所的火灾特点或者环境条件确定，露天场所不宜采用闭式系统。4.1.4 自动喷水灭火系统的设计原则应符合下列规定：1闭式喷头或者启动系统的火
10、灾探测器，应能有效探测初期火灾；2湿式系统、干式系统应在开放一只喷头后自动启动，预作用系统、雨淋系统应在火灾自动报警系统报警后自动启动；3作用面积内开放的喷头，应在规定时间内按设计选定的强度持续喷水；4喷头洒水时，应均匀分布，且不应受阻挡。4.2系统选型4.2.1环境温度不低于4C,且不高于70C的场所应采用湿式系统。4.2.2环境温度低于4C,或者高于70C的场所应采用干式系统。4.2.3具有下列要求之一的场所应采用预作用系统：1系统处于准工作状态时，严禁管道漏水；2严禁系统误喷；3替代干式系统。4.2.4灭火后必须及时住手喷水的场所，应采用重复启闭预作用系统。4.2.5具有下列条件之一的场
11、所，应采用雨淋系统：1火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；2室内净空高度超过本规范6.1.1条的规定，且必须迅速扑救初期火灾；3严重危（Wei）险级II级。4.2.6下列场所应采用设置快速响应早期抑制喷头的自动喷水灭火系统：1货品堆积高度等于或者大于4.5m的仓库危（Wei）险级I级、11级仓库；2货品堆积高度等于或者大于3.5m的仓库危（Wei）险级11I级仓库；3储存发泡类塑料与橡胶的仓库危（Wei）险级In级仓库。4.2.7存在较多易燃液体的场所，直按下列方式之一采用自动喷水一泡沫联用系统：1采用泡沫灭火剂强化闭式系统性能；2雨淋系统前期喷水控火，后期喷泡
12、沫强化灭火效能；3雨淋系统前期喷泡沫灭火，后期喷水冷却防止复燃。系统中泡沫灭火剂的选型、储存及相关设备的配置，应符合现行国家标准低倍数泡沫灭火系统设计规范GB50151-92的规定.4.2.8建造物中保护局部场所的干式系统、预作用系统、雨淋系统、自动喷水一泡沫联用系统，可串联接入同一建造物内混式系统，并应与其配水干管连接。4. 2.9自动喷水灭火系统应有下列组件、配件和设施：1应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施；2控制管道静压的区段宜分区供水或者设减压阀，控制管道动压的区段宜设减压孔板或者节流管；3应设有泄水阀（或者泄水口）、排气阀（或者排气
13、口）和排污口；4干式系统和预作用系统的配水管道应设快速排气阀。有压充气管道的快速排气阀入口前应设电动阀。4.2. 10防护冷却水幕应直接将水喷向被保护对象；防火分隔水幕不宜用于尺寸超过15m（宽）X8m（高）的开口（舞台口除外）。5设计基本参数5. 0.1民用建造和工业厂房的系统设计基本参数不应低于表5.0.1的规定。5.0.1民用筑和工业厂房的系统设计甚本，数火灾危险算凌喂水笈度(L/bWom2)作用面取（TIe头工作压力（MPa）籁危险级41600.10中怠除级IIa6IlS8户危险IS1012-260Itt_，16注：系统不利点处头的工作压力不应低于O.OSMP.5.0.2仅在走道设置单
