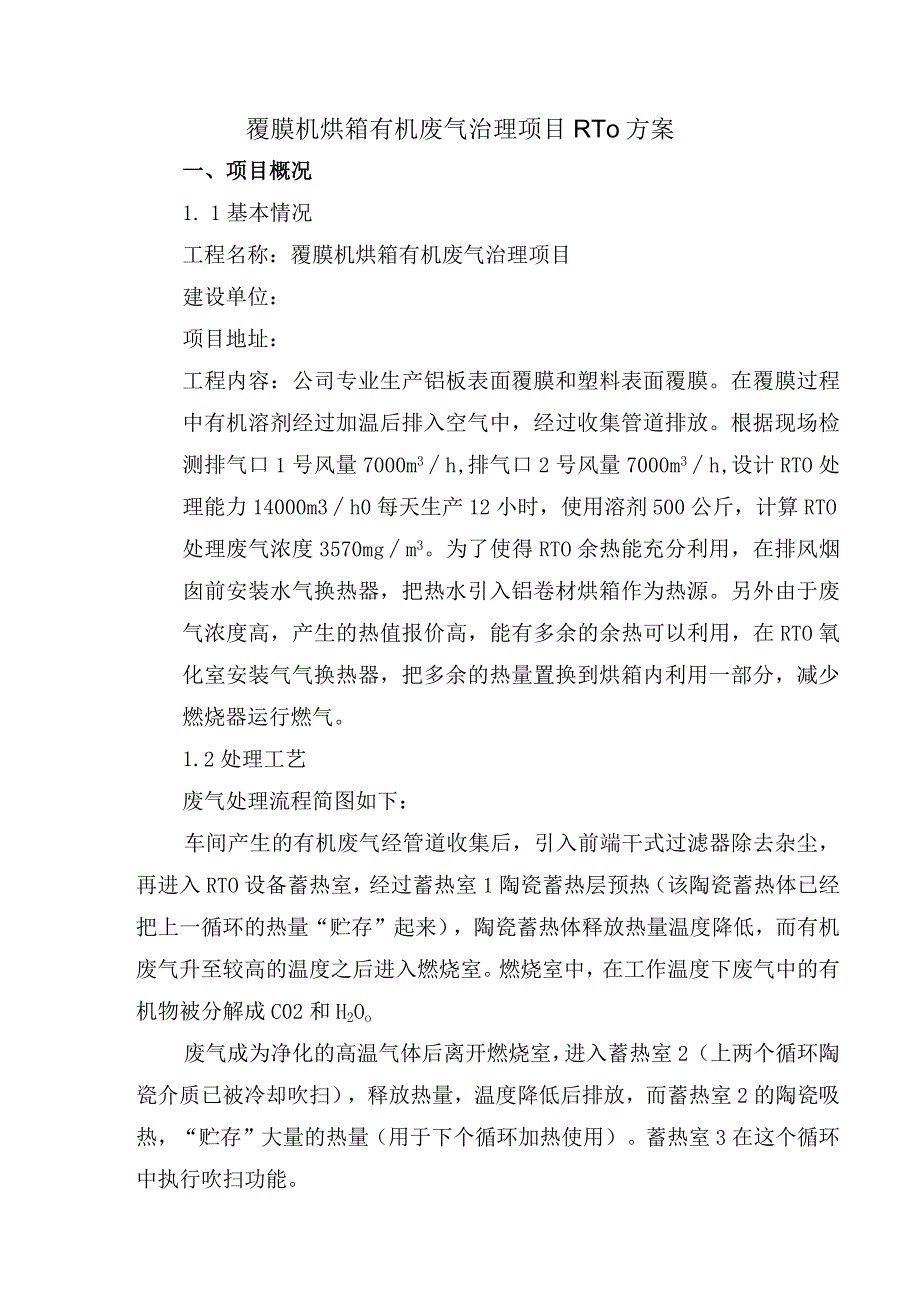

覆膜机烘箱有机废气治理项目RTO方案.docx_第1页
第1页 / 共15页

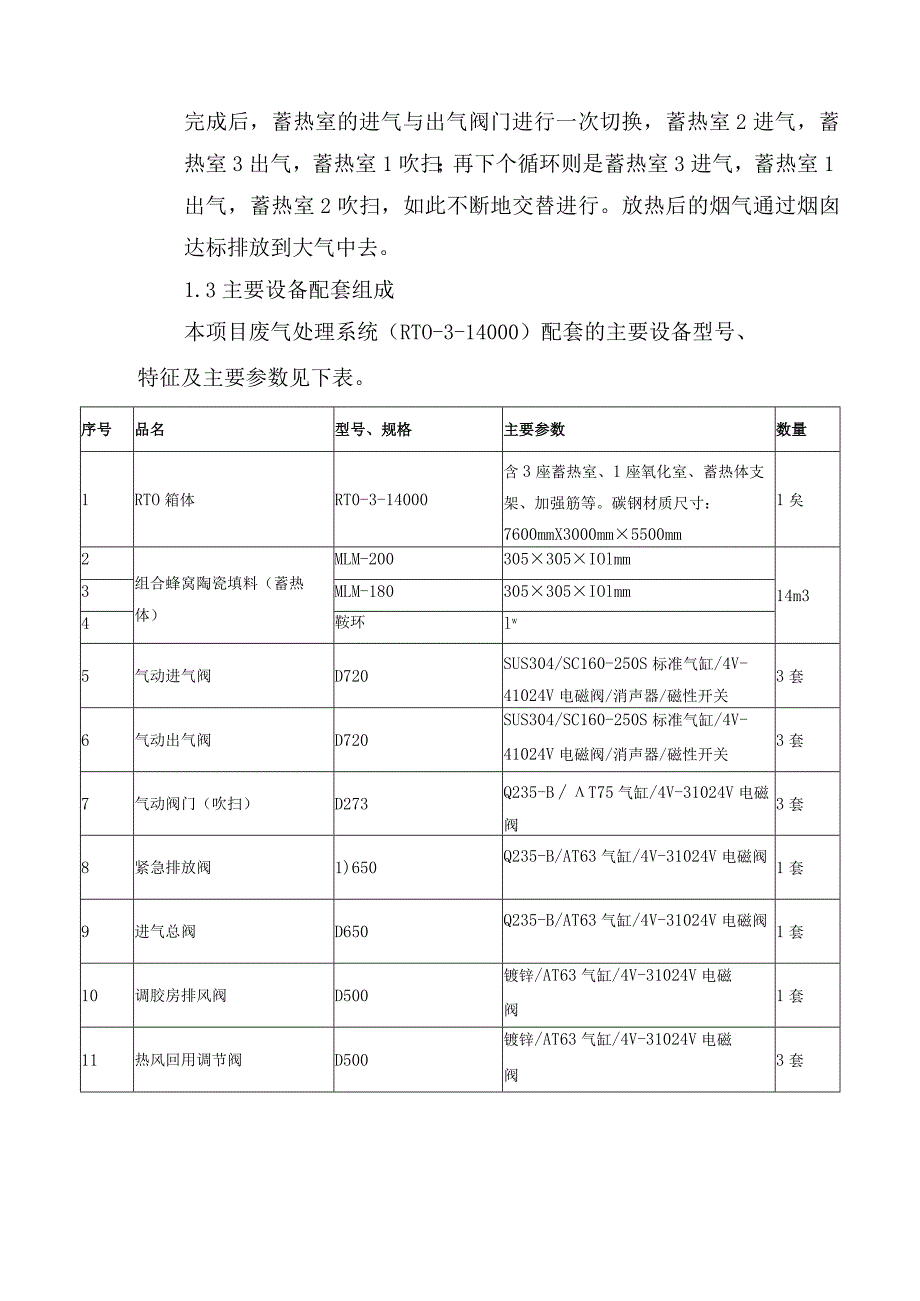

覆膜机烘箱有机废气治理项目RTO方案.docx_第2页
第2页 / 共15页

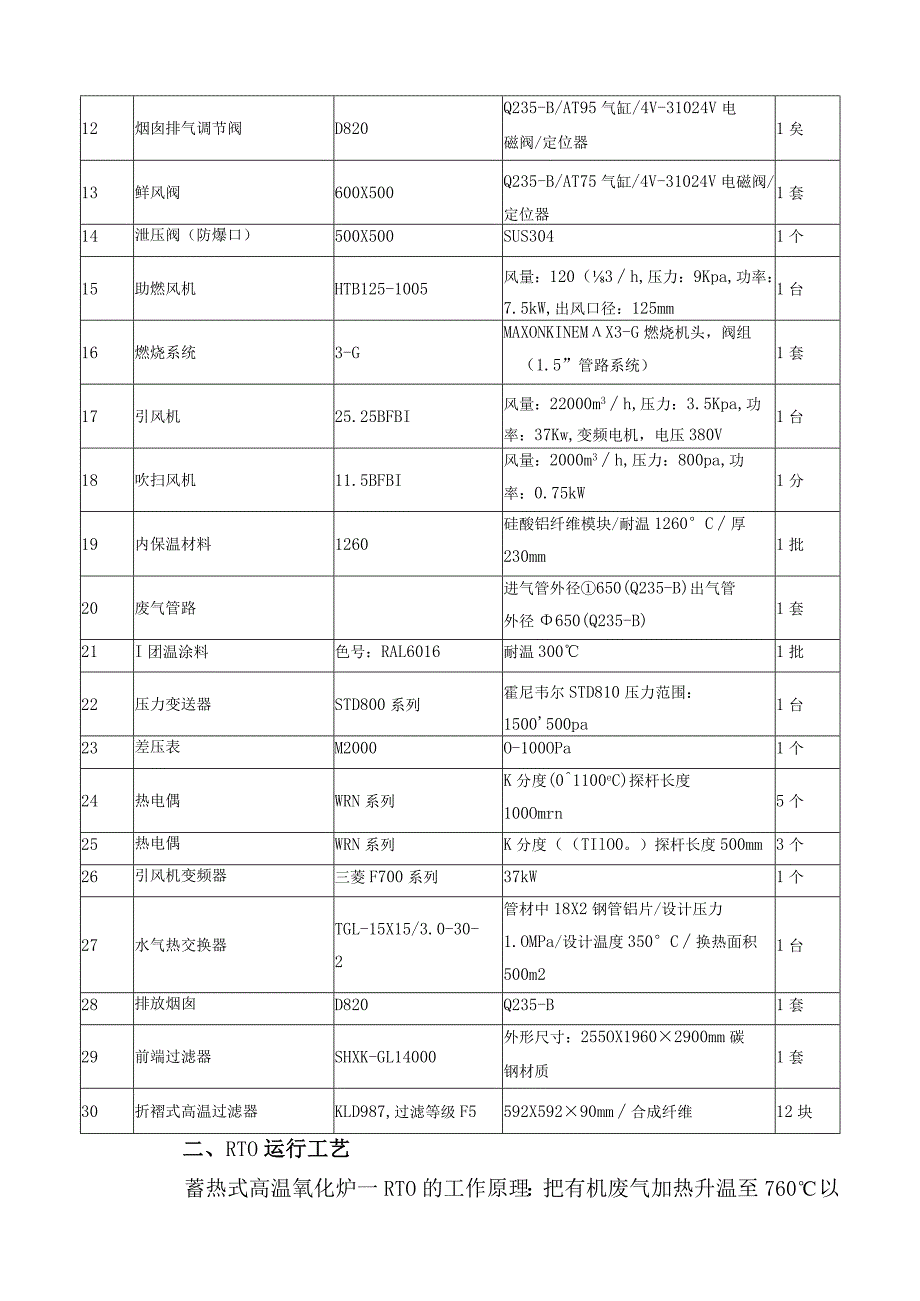

覆膜机烘箱有机废气治理项目RTO方案.docx_第3页
第3页 / 共15页
覆膜机烘箱有机废气治理项目RTO方案.docx_第4页
第4页 / 共15页
覆膜机烘箱有机废气治理项目RTO方案.docx_第5页
第5页 / 共15页
覆膜机烘箱有机废气治理项目RTO方案.docx_第6页
第6页 / 共15页
覆膜机烘箱有机废气治理项目RTO方案.docx_第7页
第7页 / 共15页
覆膜机烘箱有机废气治理项目RTO方案.docx_第8页
第8页 / 共15页
覆膜机烘箱有机废气治理项目RTO方案.docx_第9页
第9页 / 共15页
覆膜机烘箱有机废气治理项目RTO方案.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《覆膜机烘箱有机废气治理项目RTO方案.docx》由会员分享,可在线阅读,更多相关《覆膜机烘箱有机废气治理项目RTO方案.docx(15页珍藏版)》请在第壹文秘上搜索。

1、覆膜机烘箱有机废气治理项目RTo方案一、项目概况1. 1基本情况工程名称:覆膜机烘箱有机废气治理项目建设单位:项目地址:工程内容:公司专业生产铝板表面覆膜和塑料表面覆膜。在覆膜过程中有机溶剂经过加温后排入空气中,经过收集管道排放。根据现场检测排气口1号风量7000m3h,排气口2号风量7000m3h,设计RTO处理能力14000m3h0每天生产12小时,使用溶剂500公斤,计算RTO处理废气浓度3570mgm3。为了使得RTO余热能充分利用,在排风烟囱前安装水气换热器,把热水引入铝卷材烘箱作为热源。另外由于废气浓度高,产生的热值报价高,能有多余的余热可以利用,在RTO氧化室安装气气换热器,把多

2、余的热量置换到烘箱内利用一部分,减少燃烧器运行燃气。1.2处理工艺废气处理流程简图如下:车间产生的有机废气经管道收集后,引入前端干式过滤器除去杂尘,再进入RTO设备蓄热室,经过蓄热室1陶瓷蓄热层预热(该陶瓷蓄热体已经把上一循环的热量“贮存”起来),陶瓷蓄热体释放热量温度降低,而有机废气升至较高的温度之后进入燃烧室。燃烧室中,在工作温度下废气中的有机物被分解成C02和H2Oo废气成为净化的高温气体后离开燃烧室,进入蓄热室2(上两个循环陶瓷介质已被冷却吹扫),释放热量,温度降低后排放,而蓄热室2的陶瓷吸热,“贮存”大量的热量(用于下个循环加热使用)。蓄热室3在这个循环中执行吹扫功能。完成后,蓄热室

3、的进气与出气阀门进行一次切换,蓄热室2进气,蓄热室3出气,蓄热室1吹扫;再下个循环则是蓄热室3进气,蓄热室1出气,蓄热室2吹扫,如此不断地交替进行。放热后的烟气通过烟囱达标排放到大气中去。1.3主要设备配套组成本项目废气处理系统(RTO-3-14000)配套的主要设备型号、特征及主要参数见下表。序号品名型号、规格主要参数数量1RTO箱体RT0-3-14000含3座蓄热室、1座氧化室、蓄热体支架、加强筋等。碳钢材质尺寸:7600mmX3000mm5500mm1矣2组合蜂窝陶瓷填料(蓄热体)MLM-200305305IOlmm14m33MLM-180305305IOlmm4鞍环lw5气动进气阀D7

4、20SUS304/SC160-250S标准气缸/4V-41024V电磁阀/消声器/磁性开关3套6气动出气阀D720SUS304/SC160-250S标准气缸/4V-41024V电磁阀/消声器/磁性开关3套7气动阀门(吹扫)D273Q235-BT75气缸/4V-31024V电磁阀3套8紧急排放阀1)650Q235-B/AT63气缸/4V-31024V电磁阀1套9进气总阀D650Q235-B/AT63气缸/4V-31024V电磁阀1套10调胶房排风阀D500镀锌/AT63气缸/4V-31024V电磁阀1套11热风回用调节阀D500镀锌/AT63气缸/4V-31024V电磁阀3套12烟囱排气调节阀D

5、820Q235-B/AT95气缸/4V-31024V电磁阀/定位器1矣13鲜风阀600X500Q235-B/AT75气缸/4V-31024V电磁阀/定位器1套14泄压阀(防爆口)500X500SUS3041个15助燃风机HTB125-1005风量:120(3h,压力:9Kpa,功率:7.5kW,出风口径:125mm1台16燃烧系统3-GMAXONKINEMX3-G燃烧机头,阀组(1.5”管路系统)1套17引风机25.25BFBI风量:22000m3h,压力:3.5Kpa,功率:37Kw,变频电机,电压380V1台18吹扫风机11.5BFBI风量:2000m3h,压力:800pa,功率:0.75

6、kW1分19内保温材料1260硅酸铝纤维模块/耐温1260C厚230mm1批20废气管路进气管外径650(Q235-B)出气管外径650(Q235-B)1套21I团温涂料色号:RAL6016耐温3001批22压力变送器STD800系列霍尼韦尔STD810压力范围:1500500pa1台23差压表M2000O-100OPa1个24热电偶WRN系列K分度(01100eC)探杆长度100Omrn5个25热电偶WRN系列K分度(TIlO0。)探杆长度500mm3个26引风机变频器三菱F700系列37kW1个27水气热交换器TGL-15X15/3.0-30-2管材中18X2钢管铝片/设计压力1.OMPa

7、/设计温度350C换热面积500m21台28排放烟囱D820Q235-B1套29前端过滤器SHXK-GL14000外形尺寸:255OX19602900mm碳钢材质1套30折褶式高温过滤器KLD987,过滤等级F5592X59290mm合成纤维12块二、RTO运行工艺蓄热式高温氧化炉一RTO的工作原理:把有机废气加热升温至760以上,停留时间为lsec,使废气中的VOC氧化分解,成为无害的C02和H20;氧化时的高温气体的热量被蓄热体“贮存”起来,用于预热新进入的有机废气,从而节省升温所需要的燃料消耗,降低运行成本。风机由变频器控制,以适应不同的运行工况。2. 1正常运行工艺待处理有机废气进入蓄

8、热室1的陶瓷蓄热体(该陶瓷蓄热体“贮存”了上一循环的热量),陶瓷蓄热体放热降温,而有机废气吸热升温,废气离开蓄热室后以较高的温度进入氧化室,此时废气温度的高低取决于陶瓷体体积、废气流速和陶瓷体的几何结构。有机废气在氧化室中由燃烧器加热升温至氧化温度760,使其中的VOC成分分解成二氧化碳和水。由于废气已在蓄热室内预热,燃料耗量大为减少。氧化室有两个作用:一是保证废气能达到设定的氧化温度,二是保证有足够的停留时间使废气中的VOC充分氧化,本工程设计停留时间lsec。废气在氧化室中焚烧,成为净化的高温气体后离开氧化室,进入蓄热室2(在前面的循环中已被冷却),放热降温后排出,而蓄热室2吸收大量热量后

9、升温(用于下一个循环加热废气)。净化后的废气经烟囱排入大气。循环完成后,进气与出气阀门进行一次切换,进入下一个循环,废气由蓄热室2进入,蓄热室1排出。在切换之后,清扫蓄热室2。如此交替。若有机废气浓度偏高,致使炉膛温度超高,则打开高温旁通阀直接排放,从而控制炉膛温度在安全温度内。1 .2启动工艺废气入口阀关,新风阀打开,主风机以20HZ运转,引小风量新鲜空气进入RTO蓄热室,燃烧系统点火后开始RTO升温程序。RTO主切换阀同RTO正常运行工艺。当RTO氧化室温度升到设定温度后,关新风阀,废气入口阀开,旁通阀关闭,引入废气,RTO开始进入正常运行程序。2 .3停机工艺当RTo正常停机或故障停机时

10、.,新风阀打开,废气入口阀关。主风机以20hz运转,燃烧系统熄火,引小风量新鲜空气进入RTo蓄热室开始RTO降温程序。RTO主切换阀同RTO正常运行工艺。当RTO氧化室温度降到设定温度600后,主风机停止运转,主切换阀停止切换。三、RTO程序控制说明及报警值.自动控制要点1.IRTO升温程序:RTO启动后,RTO进入升温阶段,RTO系统开始吹扫,主风机按升温阶段设定频率运转。废气阀关,新风阀开,切换阀切换。吹扫2分钟后,RT0“准备好”联锁信号发给燃烧控制柜,燃烧系统依次进入清理、点火、燃烧程序。升温阶段燃烧器开,燃烧器开度根据升温速度(暂定5min)o1. 2RT0正常运行程序:氧化室升温到

11、“废气允许引入温度(氧化室两个热电偶平均温度,暂定760C)”,延迟IOmin后,废气阀开,引入废气;新风阀关;旁通阀关。RTO进入正常运行阶段。此阶段主风机频率按废气设定压力值自动调整。大风量废气进入RT。,短时间内,氧化室温度会下降,后又回升,维持氧化室温度在“氧化室理想温度(氧化室两个热电偶平均温度,760)”左右,燃烧器开度自动调节。如氧化室温度进一步升高到氧化室较高温设定值,则燃烧器自动小伙待机,系统不报警,当温度回落回差值后燃烧器自动调节大火燃烧;如燃烧器自动小伙待机后,氧化室温度进一步升高到氧化室高温设定值(氧化室两个热电偶平均温度,可设,暂定825),则系统报警但不停车;如进一

12、步升高到氧化室极限高温设定值(氧化室两个热电偶平均温度,暂定870),则自动停车。1.3RT0停车程序:正常停车或故障停车时,燃烧器关,主风机按降温设定频率运转。废气阀关,新风阀开,切换阀切换如前。1 .工艺执行过程1.1 清扫(清扫炉膛及管路废气)入口风机、出口风机、助燃风机启动。废气入口阀关。新鲜空气阀开,旁通开。燃烧比例阀开最大。切换阀切换。清扫开始。1.2 点火升温燃烧比例阀开最小。其余各阀门状态同“清扫”过程。点火。点火成功后,比例阀自动调节,炉膛升温,升温速度5/分钟。在温度达到760后,升温完成,通知烘房。1.3 工作(正常运行)废气入口阀开,引入废气,新风阀关闭,旁通关。其它切

13、换阀切换。比例阀自动调节开度来控制炉膛的温度,理想温度760Co1.4 小火待机温度达到760,无废气引入。燃烧器继续燃烧,燃烧室温度维持760,其它阀切换。1.5 停机(降温停机运行)旁通阀打开,废气入口阀关闭,新鲜空气阀开。燃烧器关闭,降温。当燃烧室温度降到200时,5分钟后停风机,阀门停止切换。3.RTO报警项目表RTo主要故障说明序号触摸屏显示故障现象RTO指示RTO动作故障处理1报警!压缩空气压力过低红色塔灯闪亮/声音报警/故障信号送中控RTO熄火/旁通阀开/送气阀关新风阀全开/主废气阀关检查压缩空气管路2报警!助燃风机故障红色塔灯闪亮/声音报警/故障信号送中控RTO熄火/旁通阀开/

14、送气阀关新风阀全开/主废气阀关检查助燃风机空开/检查风机电流3超高温保护启动,炉温超高(950C)红色塔灯闪亮/声音报警/故障信号送中控RTo熄火/旁通阀开/送气阀关/新风阀全开/主废气阀关检查阀组比例阀/检查切换阀/正常后复位高温限制器I警告!排烟温度偏高(250)红色塔灯闪亮/声音报警/故障信号送中控RTO熄火/旁通阀开/送气阀关新风阀全开/主废气阀关检查阀组比例阀/检查切换阀5报警!阀门开关故障(阀门有开和关的磁性开关)红色塔灯闪亮/声音报警/故障信号送中控RTO熄火/旁通阀开/送气阀关新风阀全开/主废气阀关根据触摸屏提示检查发生故障的阀门6报警!引风机变频器故障红色塔灯闪亮/声音报警/故障信号送中控RTo熄火/旁通阀开/送气阀关新风阀全开/主废气阀关检查引风机变频器7报警!排风机变频器故障红色塔灯闪亮/声音报警/故障信号送中控RTO熄火/旁通阀开/送气阀关新风阀全开/主废气阀关检查排风机变频器8报警!燃气高低压保护报警红色塔灯闪亮/声音报警/故障信号送中控RTO熄火/旁通阀开/
