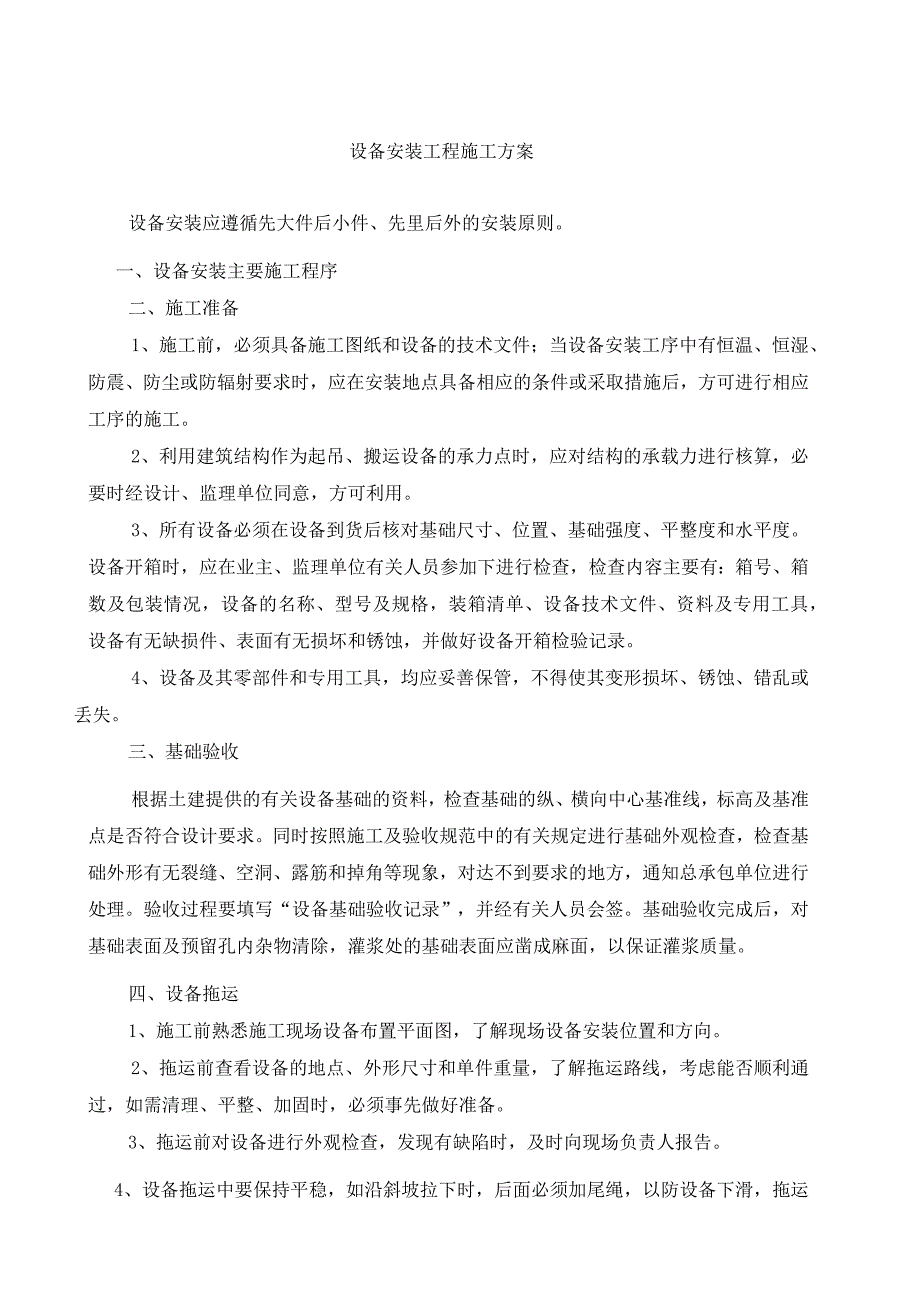

1、设备安装工程施工方案设备安装应遵循先大件后小件、先里后外的安装原则。一、设备安装主要施工程序二、施工准备1、施工前，必须具备施工图纸和设备的技术文件；当设备安装工序中有恒温、恒湿、防震、防尘或防辐射要求时，应在安装地点具备相应的条件或采取措施后，方可进行相应工序的施工。2、利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，必要时经设计、监理单位同意，方可利用。3、所有设备必须在设备到货后核对基础尺寸、位置、基础强度、平整度和水平度。设备开箱时，应在业主、监理单位有关人员参加下进行检查，检查内容主要有：箱号、箱数及包装情况，设备的名称、型号及规格，装箱清单、设备技术文件、资料及
2、专用工具，设备有无缺损件、表面有无损坏和锈蚀，并做好设备开箱检验记录。4、设备及其零部件和专用工具，均应妥善保管，不得使其变形损坏、锈蚀、错乱或丢失。三、基础验收根据土建提供的有关设备基础的资料，检查基础的纵、横向中心基准线，标高及基准点是否符合设计要求。同时按照施工及验收规范中的有关规定进行基础外观检查，检查基础外形有无裂缝、空洞、露筋和掉角等现象，对达不到要求的地方，通知总承包单位进行处理。验收过程要填写“设备基础验收记录”，并经有关人员会签。基础验收完成后，对基础表面及预留孔内杂物清除，灌浆处的基础表面应凿成麻面，以保证灌浆质量。四、设备拖运1、施工前熟悉施工现场设备布置平面图，了解现场

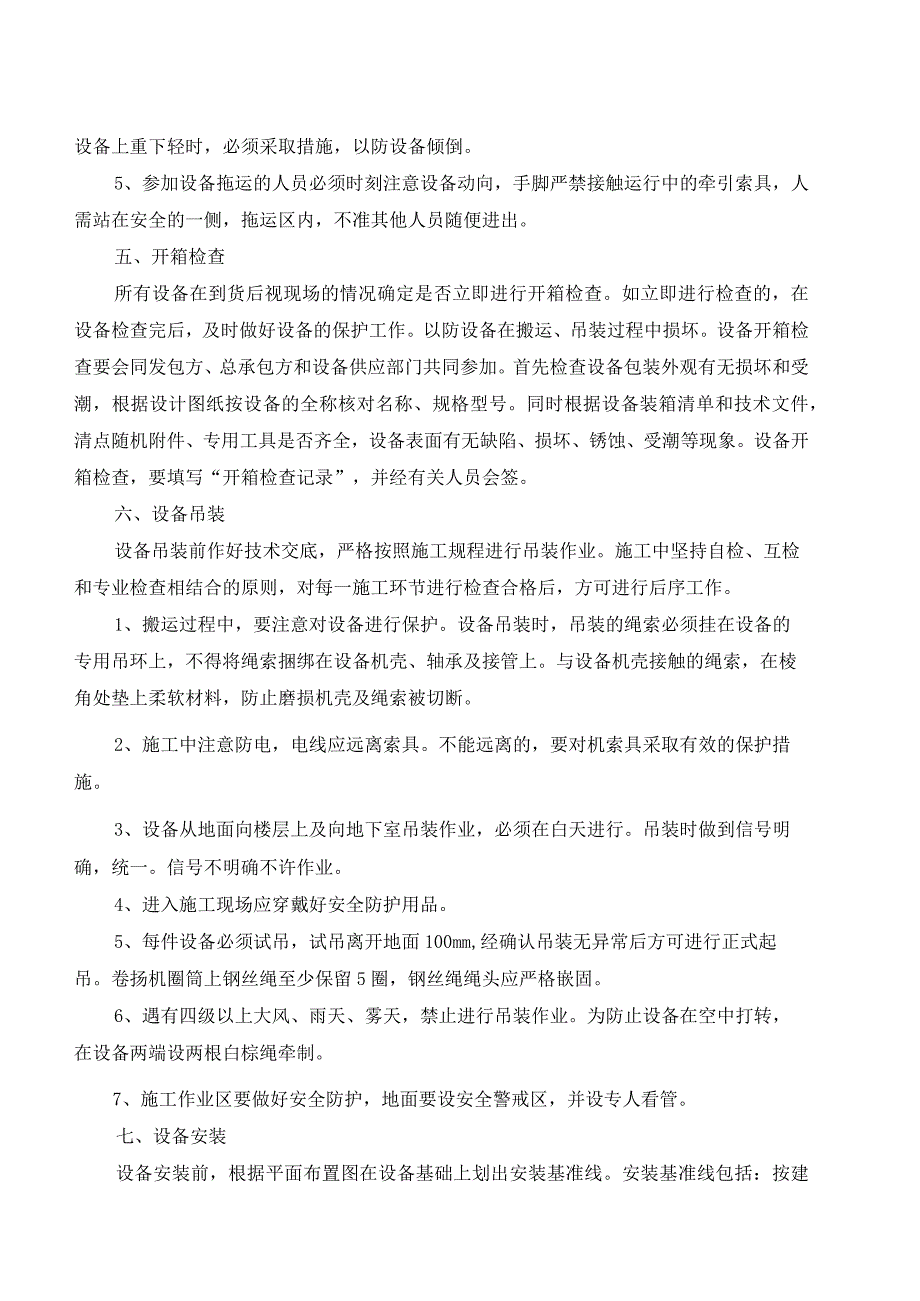

3、设备安装位置和方向。2、拖运前查看设备的地点、外形尺寸和单件重量，了解拖运路线，考虑能否顺利通过，如需清理、平整、加固时，必须事先做好准备。3、拖运前对设备进行外观检查，发现有缺陷时，及时向现场负责人报告。4、设备拖运中要保持平稳，如沿斜坡拉下时，后面必须加尾绳，以防设备下滑，拖运设备上重下轻时，必须采取措施，以防设备倾倒。5、参加设备拖运的人员必须时刻注意设备动向，手脚严禁接触运行中的牵引索具，人需站在安全的一侧，拖运区内，不准其他人员随便进出。五、开箱检查所有设备在到货后视现场的情况确定是否立即进行开箱检查。如立即进行检查的，在设备检查完后，及时做好设备的保护工作。以防设备在搬运、吊装过程
4、中损坏。设备开箱检查要会同发包方、总承包方和设备供应部门共同参加。首先检查设备包装外观有无损坏和受潮，根据设计图纸按设备的全称核对名称、规格型号。同时根据设备装箱清单和技术文件，清点随机附件、专用工具是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。设备开箱检查，要填写“开箱检查记录”，并经有关人员会签。六、设备吊装设备吊装前作好技术交底，严格按照施工规程进行吊装作业。施工中坚持自检、互检和专业检查相结合的原则，对每一施工环节进行检查合格后，方可进行后序工作。1、搬运过程中，要注意对设备进行保护。设备吊装时，吊装的绳索必须挂在设备的专用吊环上，不得将绳索捆绑在设备机壳、轴承及接管上。与设备机
5、壳接触的绳索，在棱角处垫上柔软材料，防止磨损机壳及绳索被切断。2、施工中注意防电，电线应远离索具。不能远离的，要对机索具采取有效的保护措施。3、设备从地面向楼层上及向地下室吊装作业，必须在白天进行。吊装时做到信号明确，统一。信号不明确不许作业。4、进入施工现场应穿戴好安全防护用品。5、每件设备必须试吊，试吊离开地面100mm,经确认吊装无异常后方可进行正式起吊。卷扬机圈筒上钢丝绳至少保留5圈，钢丝绳绳头应严格嵌固。6、遇有四级以上大风、雨天、雾天，禁止进行吊装作业。为防止设备在空中打转，在设备两端设两根白棕绳牵制。7、施工作业区要做好安全防护，地面要设安全警戒区，并设专人看管。七、设备安装设备

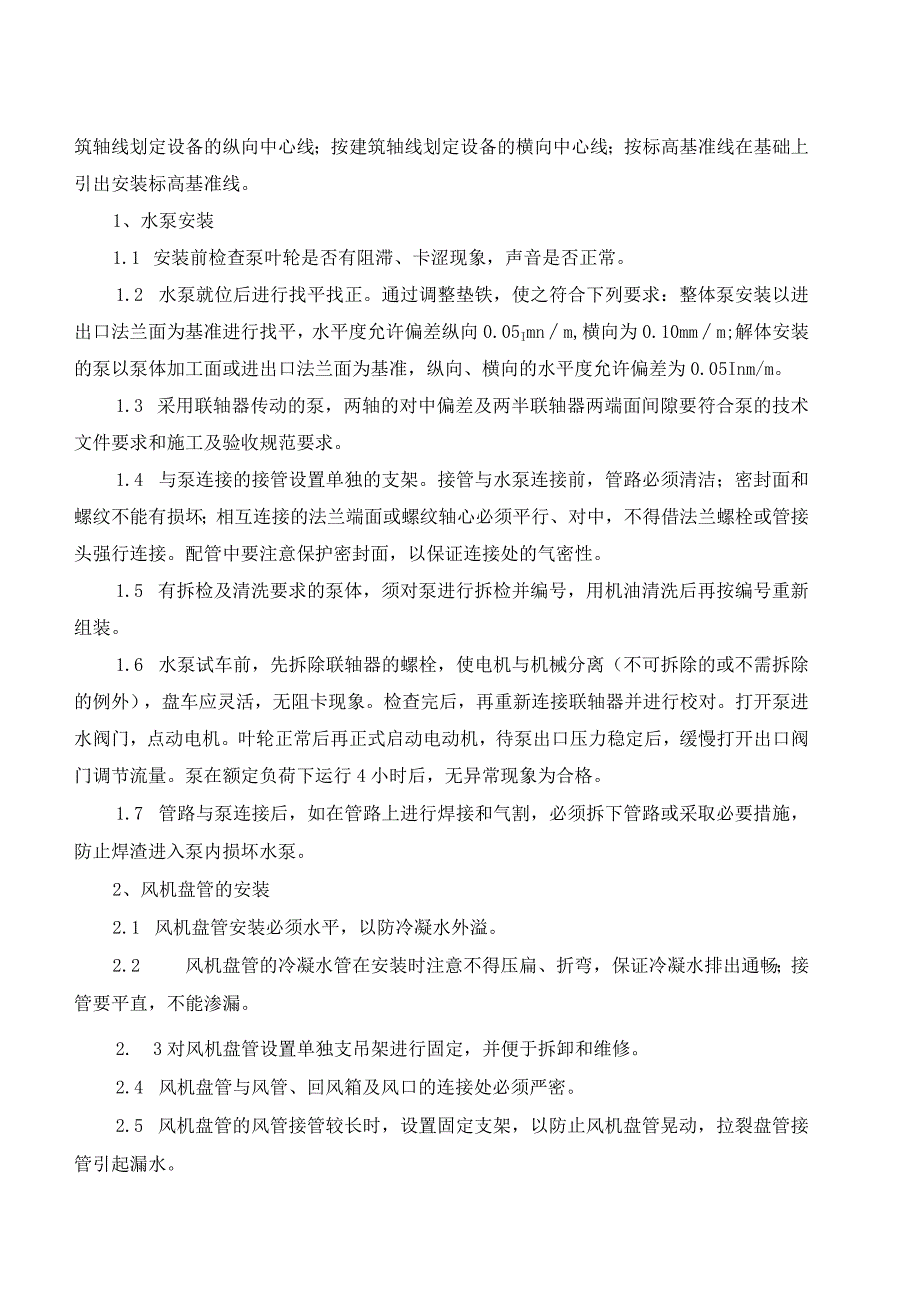

6、安装前，根据平面布置图在设备基础上划出安装基准线。安装基准线包括：按建筑轴线划定设备的纵向中心线；按建筑轴线划定设备的横向中心线；按标高基准线在基础上引出安装标高基准线。1、水泵安装1.1 安装前检查泵叶轮是否有阻滞、卡涩现象，声音是否正常。1.2 水泵就位后进行找平找正。通过调整垫铁，使之符合下列要求：整体泵安装以进出口法兰面为基准进行找平，水平度允许偏差纵向0.05Imnm,横向为0.10mmm;解体安装的泵以泵体加工面或进出口法兰面为基准，纵向、横向的水平度允许偏差为0.05Inm/m。1.3 采用联轴器传动的泵，两轴的对中偏差及两半联轴器两端面间隙要符合泵的技术文件要求和施工及验收规范
7、要求。1.4 与泵连接的接管设置单独的支架。接管与水泵连接前，管路必须清洁；密封面和螺纹不能有损坏；相互连接的法兰端面或螺纹轴心必须平行、对中，不得借法兰螺栓或管接头强行连接。配管中要注意保护密封面，以保证连接处的气密性。1.5 有拆检及清洗要求的泵体，须对泵进行拆检并编号，用机油清洗后再按编号重新组装。1.6 水泵试车前，先拆除联轴器的螺栓，使电机与机械分离（不可拆除的或不需拆除的例外），盘车应灵活，无阻卡现象。检查完后，再重新连接联轴器并进行校对。打开泵进水阀门，点动电机。叶轮正常后再正式启动电动机，待泵出口压力稳定后，缓慢打开出口阀门调节流量。泵在额定负荷下运行4小时后，无异常现象为合格
8、。1.7 管路与泵连接后，如在管路上进行焊接和气割，必须拆下管路或采取必要措施，防止焊渣进入泵内损坏水泵。2、风机盘管的安装2.1 风机盘管安装必须水平，以防冷凝水外溢。2.2 风机盘管的冷凝水管在安装时注意不得压扁、折弯，保证冷凝水排出通畅；接管要平直，不能渗漏。2. 3对风机盘管设置单独支吊架进行固定，并便于拆卸和维修。2.4 风机盘管与风管、回风箱及风口的连接处必须严密。2.5 风机盘管的风管接管较长时，设置固定支架，以防止风机盘管晃动，拉裂盘管接管引起漏水。2.6 风机盘管安装后要对集水盘进行清理，清理完后用塑料薄膜封闭，防止杂物（如风机盘管的保温棉）掉入集水盘发生堵塞。2.7 风机盘
9、管下方避免安装电线管、水管等管线，以免妨碍风机盘管的维护与检修。3、空调机组安装3. 1空调机组运输时应按外包装标志的方向装车、放置，禁止剧烈振动和碰撞，对于风机底座与箱体软件连接的设备，搬运时应将底座架起固定，就位后放下。3.4 设备运到现场开箱之前，应存放在清洁的房间内，并注意防潮。3.5 设备开箱应在门窗封闭，环境清洁的密室进行，开箱后检查附件是否齐全，表面有无损坏和锈蚀情况，内部各部分连接是否牢固。3.6 安装设备的地面应平整、水平，设备在安装就位后应保持纵轴垂直，横轴水平。3.7 各段的组装应平整牢固、连接严密、位置正确，运输中造成的变形应校正后组装，不可强制联接。3.8 机组组装接
10、口处的垫料安装接头，接头必须采用梯形或止口连接，并涂胶粘牢，螺栓均匀压紧，衬垫宽度与内壁齐平。3.9 表面式热交换器与围护结构的缝隙，以及表面热交换器之间的缝隙，应用耐热材料堵严。过滤与框架之间、框架与空气处理室的围护结构之间应严密。3.8喷淋段及检查门不得渗水，凝结水行流畅通，不得外溢。3.9表面式热交换器应按技术文件的要求和外表有无损伤决定是否作水压试验,试验须按规定的要求进行。3.10通风机须重新检查减振器并调整其压缩量均匀一致。3.11、通风机须加适量的润滑油，盘动叶轮应无卡阻和摩擦现象，试运转应按技术文件的要求进行。4、风机的安装4.1 风机安装前应检查基础、消音和防震装置是否符合工
11、程设计的有关要求。4.2 开箱检查中应注意风机叶轮的旋转方向是否符合技术文件规定；进排气口应有盖板严密遮盖，外露部分各加工面的防锈情况，转子是否发生明显的变形或严重锈蚀。4.3 风机搬运和吊装时的绳索不得捆缚在转子和机壳或轴盖的吊环上，绳索的捆缚不得损伤机件表面和转子齿轮轴面侧的中心孔，轴瓦的推力面和推力盘的端面机壳中分面的连接螺栓孔、转子轴颈和轴外侧不应作捆缚部位。4.4 通风机整体安装在基础上时，用垫铁找平找正。垫铁一般放在地脚螺栓的两侧，斜垫铁成对使用。安装好后，同组垫铁点焊在一起以防松动。4.5 风机安装在有减震器的台座上时，风机放置的地面应平整，各组减震器承受的负载须均匀、不偏心，减
12、震器压缩量不超过三分之一。安装后采取保护措施，以免有损减震器。4. 6风机安装在无减震器支架上时，应垫5T0mm厚的橡胶板，找平找正，固定牢固。4.7检查调整风机时，风机叶轮与风机外壳间隙应均匀分布，叶轮旋转方向要正确，叶轮不与风机相撞，滑动轴承温升不超过35,最高不超过70,滚动轴承温升不超过40,最高不超过80C,其他安装精度如下表：（单位mm）中心线平面位移标Wj皮带轮中心平面位移传动轴安装水平联轴器安装精度纵向横向径向位移横向位移IO1010.2/10000.3/10000.050.025、换热器安装5. I换热器安装前，先将座架安装在基础或预埋铁件上。5.2用水平仪、线坠找平找正、定
13、位。然后固定地脚螺栓进行二次灌浆，或将座架支腿焊在预埋铁件上。5. 3按设计图纸、相关工艺标准进行配管、配件、阀门、仪表安装。5.4换热器以最大工作压力的1.5倍进行水压试验，试压合格后，按设计要求保温。6、冷水机组安装6. 1冷水机组设在地下室制冷站内，三台为双工况冷冻机，两台为基载式冷冻机。6.2 冷水机组运输到位后方可拆箱安装，开箱后检查机组的附件是否齐全，运输途中有无损伤、锈蚀，设备出厂前系统真空或充氮保护有无泄漏，油封是否完好。6.3 设备就位和找正时，应在设备底座下垫上滚杠，用倒链牵引或用千斤顶校正。6.4 按随机的文件说明安装减震装置。各组减震器承受荷载的压缩量应均匀，不得偏心，
14、安减震器的地面应平整，机组水平度应在减震器上加垫片调整，不可用调整弹簧压缩量进行调整。水平度及坡向应符合规范或随机文件的规定。减震器安装后，在其使用前应采取保护措施，以防损坏。6 .5冷水机组的纵横向安装水平偏差均不应大于ImnI/10OOmnb并应在曲轴的外露部位、底座或与底座平行的加工面上测量。7 .6冷水机组中压缩机与电动机的联接，对无公共底座的以压缩机为准，按技术文件的要求，调整联轴器皮带轮，找正电动机；有公共底座的，对其联轴器的找正应进行复验。6.7系统气密性试验符合下列要求：6.7.1、 采用氮气或压缩空气进行试验时，试验压力应为0.2MPa；并保压24小时，压降不超过0.0665
