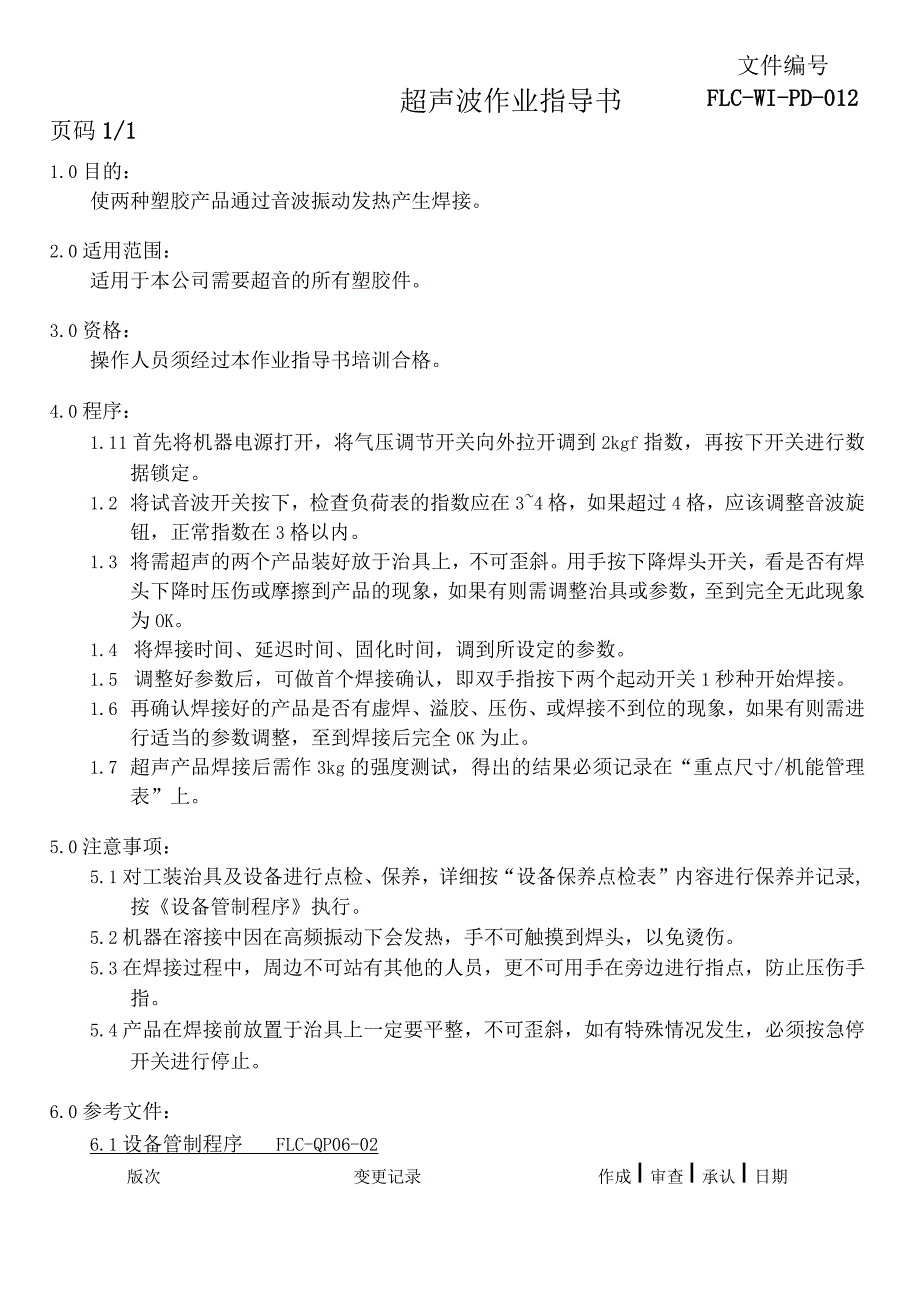

1、超声波作业指导书文件编号FLC-WI-PD-012页码1/11.0目的：使两种塑胶产品通过音波振动发热产生焊接。2.0适用范围：适用于本公司需要超音的所有塑胶件。3.0资格：操作人员须经过本作业指导书培训合格。4.0程序：1.1 1首先将机器电源打开，将气压调节开关向外拉开调到2kgf指数，再按下开关进行数据锁定。1.2 将试音波开关按下，检查负荷表的指数应在34格，如果超过4格，应该调整音波旋钮，正常指数在3格以内。1.3 将需超声的两个产品装好放于治具上，不可歪斜。用手按下降焊头开关，看是否有焊头下降时压伤或摩擦到产品的现象，如果有则需调整治具或参数，至到完全无此现象为OK。1.4 将焊接
2、时间、延迟时间、固化时间，调到所设定的参数。1.5 调整好参数后，可做首个焊接确认，即双手指按下两个起动开关1秒种开始焊接。1.6 再确认焊接好的产品是否有虚焊、溢胶、压伤、或焊接不到位的现象，如果有则需进行适当的参数调整，至到焊接后完全OK为止。1.7 超声产品焊接后需作3kg的强度测试，得出的结果必须记录在“重点尺寸/机能管理表”上。5.0注意事项：5.1对工装治具及设备进行点检、保养，详细按“设备保养点检表”内容进行保养并记录,按设备管制程序执行。5.2机器在溶接中因在高频振动下会发热，手不可触摸到焊头，以免烫伤。5.3在焊接过程中，周边不可站有其他的人员，更不可用手在旁边进行指点，防止压伤手指。5.4产品在焊接前放置于治具上一定要平整，不可歪斜，如有特殊情况发生，必须按急停开关进行停止。6.0参考文件：6.1设备管制程序FLC-QP06-02版次变更记录作成I审查I承认I日期
