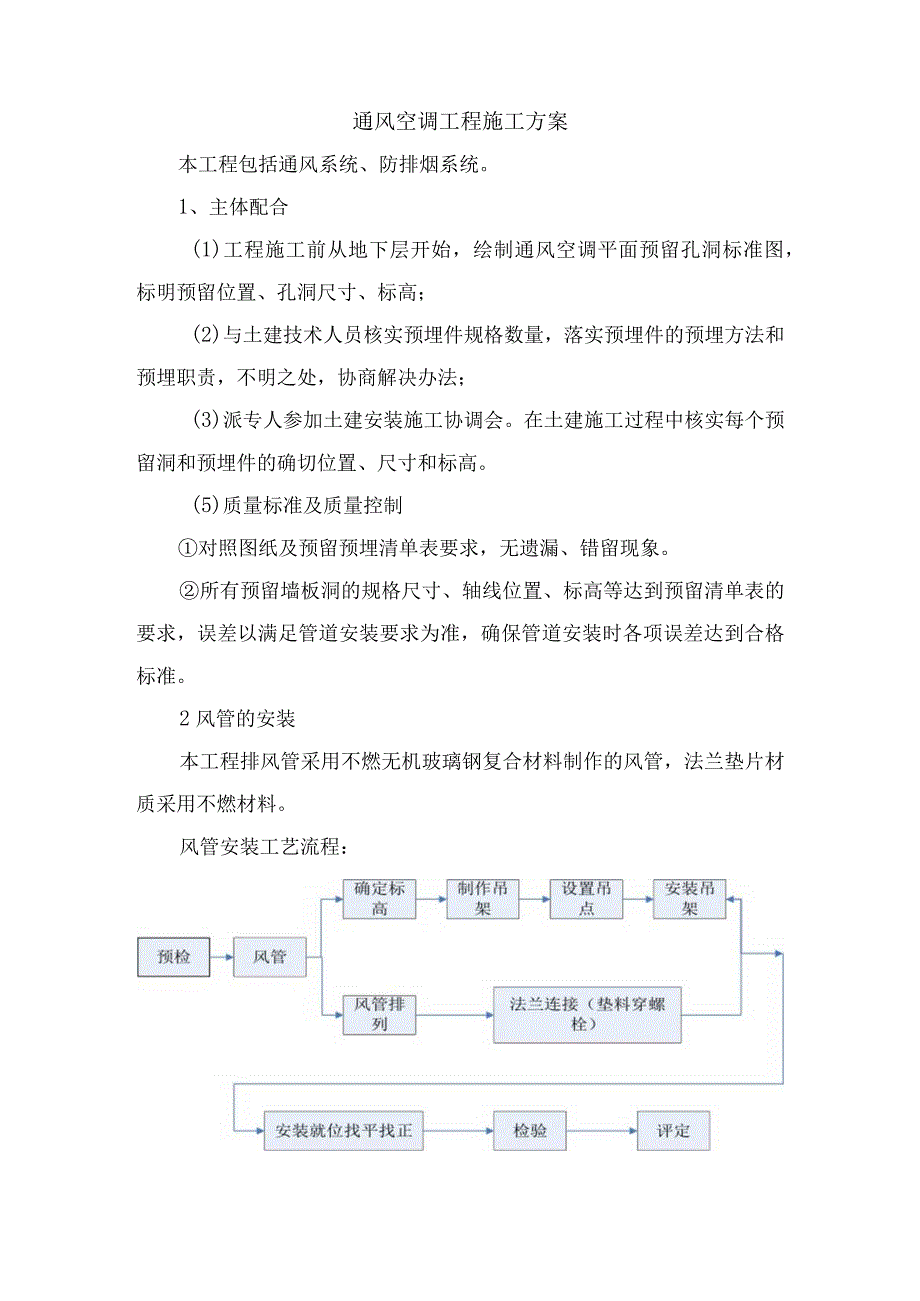

1、通风空调工程施工方案本工程包括通风系统、防排烟系统。1、主体配合(1)工程施工前从地下层开始，绘制通风空调平面预留孔洞标准图，标明预留位置、孔洞尺寸、标高；(2)与土建技术人员核实预埋件规格数量，落实预埋件的预埋方法和预埋职责，不明之处，协商解决办法；(3)派专人参加土建安装施工协调会。在土建施工过程中核实每个预留洞和预埋件的确切位置、尺寸和标高。(5)质量标准及质量控制对照图纸及预留预埋清单表要求，无遗漏、错留现象。所有预留墙板洞的规格尺寸、轴线位置、标高等达到预留清单表的要求，误差以满足管道安装要求为准，确保管道安装时各项误差达到合格标准。2风管的安装本工程排风管采用不燃无机玻璃钢复合材料

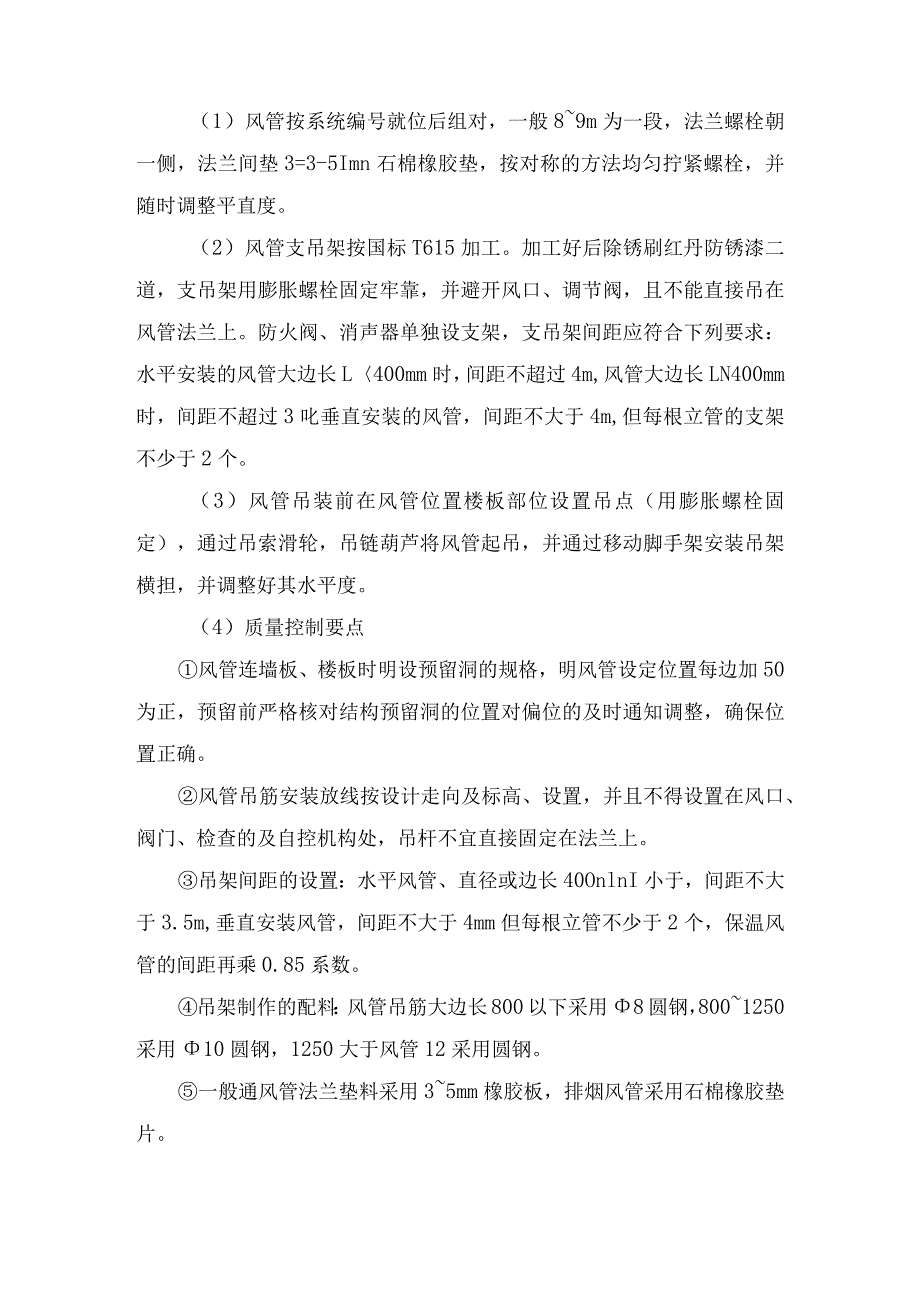

2、制作的风管，法兰垫片材质采用不燃材料。风管安装工艺流程：（1）风管按系统编号就位后组对，一般89m为一段，法兰螺栓朝一侧，法兰间垫3=3-5Imn石棉橡胶垫，按对称的方法均匀拧紧螺栓，并随时调整平直度。（2）风管支吊架按国标T615加工。加工好后除锈刷红丹防锈漆二道，支吊架用膨胀螺栓固定牢靠，并避开风口、调节阀，且不能直接吊在风管法兰上。防火阀、消声器单独设支架，支吊架间距应符合下列要求：水平安装的风管大边长L400mm时，间距不超过4m,风管大边长LN400mm时，间距不超过3叱垂直安装的风管，间距不大于4m,但每根立管的支架不少于2个。（3）风管吊装前在风管位置楼板部位设置吊点（用膨胀螺栓
3、固定），通过吊索滑轮，吊链葫芦将风管起吊，并通过移动脚手架安装吊架横担，并调整好其水平度。（4）质量控制要点风管连墙板、楼板时明设预留洞的规格，明风管设定位置每边加50为正，预留前严格核对结构预留洞的位置对偏位的及时通知调整，确保位置正确。风管吊筋安装放线按设计走向及标高、设置，并且不得设置在风口、阀门、检查的及自控机构处，吊杆不宜直接固定在法兰上。吊架间距的设置：水平风管、直径或边长40OnlnI小于，间距不大于3.5m,垂直安装风管，间距不大于4mm但每根立管不少于2个，保温风管的间距再乘0.85系数。吊架制作的配料：风管吊筋大边长800以下采用8圆钢，8001250采用10圆钢，1250

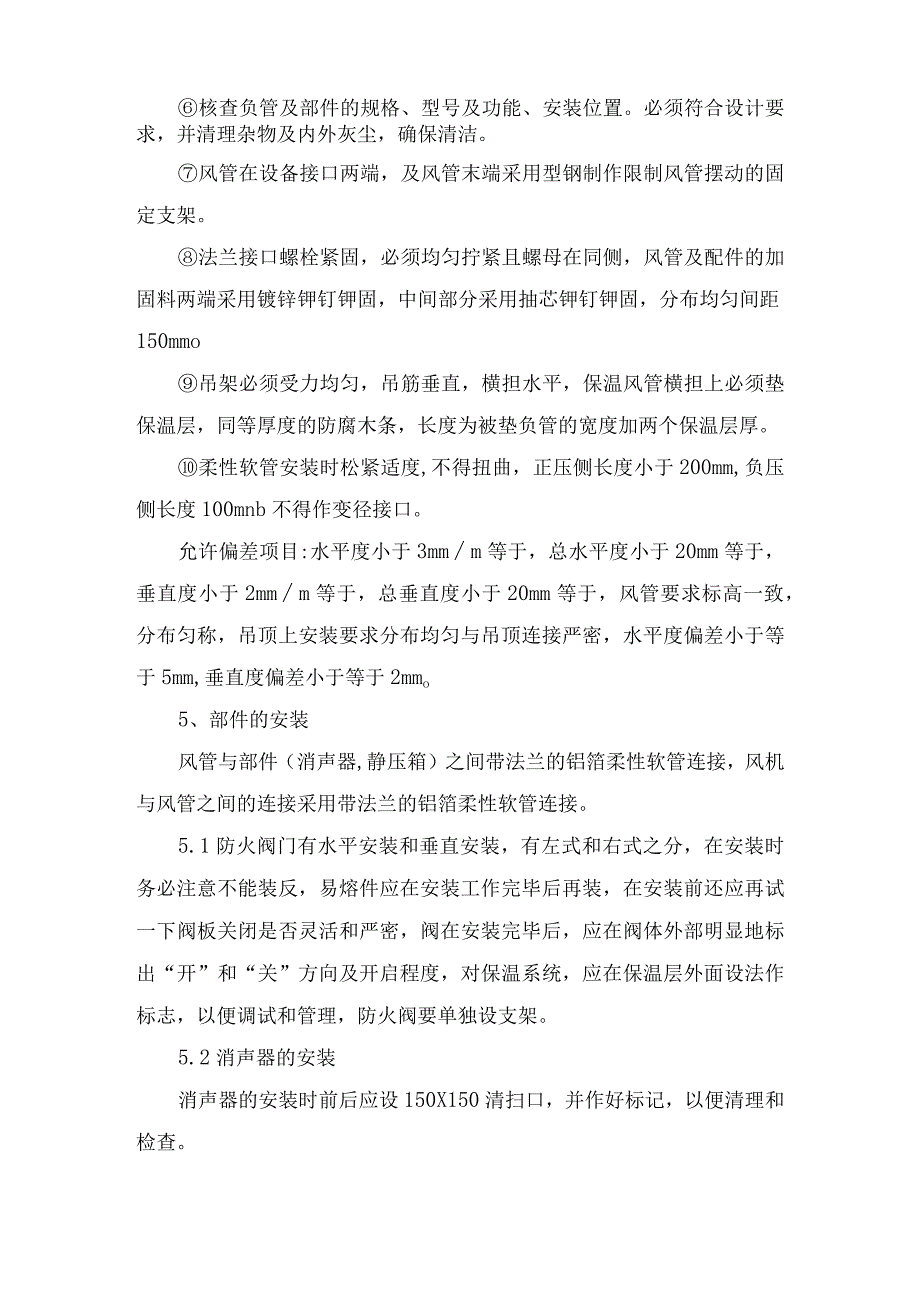

4、大于风管12采用圆钢。一般通风管法兰垫料采用35mm橡胶板，排烟风管采用石棉橡胶垫片。核查负管及部件的规格、型号及功能、安装位置。必须符合设计要求，并清理杂物及内外灰尘，确保清洁。风管在设备接口两端，及风管末端采用型钢制作限制风管摆动的固定支架。法兰接口螺栓紧固，必须均匀拧紧且螺母在同侧，风管及配件的加固料两端采用镀锌钾钉钾固，中间部分采用抽芯钾钉钾固，分布均匀间距150mmo吊架必须受力均匀，吊筋垂直，横担水平，保温风管横担上必须垫保温层，同等厚度的防腐木条，长度为被垫负管的宽度加两个保温层厚。柔性软管安装时松紧适度,不得扭曲，正压侧长度小于200mm,负压侧长度100mnb不得作变径接口。
5、允许偏差项目:水平度小于3mmm等于，总水平度小于20mm等于，垂直度小于2mmm等于，总垂直度小于20mm等于，风管要求标高一致，分布匀称，吊顶上安装要求分布均匀与吊顶连接严密，水平度偏差小于等于5mm,垂直度偏差小于等于2mmo5、部件的安装风管与部件（消声器,静压箱）之间带法兰的铝箔柔性软管连接，风机与风管之间的连接采用带法兰的铝箔柔性软管连接。5.1防火阀门有水平安装和垂直安装，有左式和右式之分，在安装时务必注意不能装反，易熔件应在安装工作完毕后再装，在安装前还应再试一下阀板关闭是否灵活和严密，阀在安装完毕后，应在阀体外部明显地标出“开”和“关”方向及开启程度，对保温系统，应在保温层外
6、面设法作标志，以便调试和管理，防火阀要单独设支架。5.2消声器的安装消声器的安装时前后应设150X150清扫口，并作好标记，以便清理和检查。消声器支、吊架设置。消声器弯管一般来说都较重，应单独设置支、吊架。不能用风管承受消声器或消声器弯管的重量，这样也有利于单独检查、拆卸、维修和更换。5.3 风口安装(1)风口制作委托专业厂家定做，验收合格后运至现场安装，其中矩形风口两对角线之差不应大于3mm；圆形风口任意两正交直径的允许偏差不应大于2mm,调节部分应灵活，叶片应平直，同边框不得碰撞。(2)风口与风管的连接应严密、牢固；边框与建筑装饰面贴实，外表面应平整不变形，调节应灵活。外表面平整不变形，调
7、节灵活,同一厅室、房间的相同风口安装高度一致，排列整齐、美观。风口水平安装其水平度的偏差不应大于3%。，风口垂直安装其垂直度的偏差不应大于2%。(3)常闭多叶送风口、常闭多叶排烟口安装平正、牢固、美观，与建筑饰面或墙面紧贴。安装后作动作试验。5.4 质量控制要点核查部件的规格、型号及功能、安装位置。必须符合设计要求，并清理杂物及内外灰尘，确保清洁。允许偏差项目：水平度小于3三等于，总水平度小于20Innl等于，垂直度小于2m111等于，总垂直度小于20mm等于，风管要求标高一致，分布匀称，吊顶上安装要求分布均匀与吊顶连接严密，水平度偏差小于等于5mm,垂直度偏差小于等于2mmo风口安装所要核对风口的型号必须符合设计要求，表面平整,颜色一致，无操作及焊缝穿脱落现象。6、风管严密性试验风管严密性检测按规范要求作漏光检测。漏光法检测：将100W带保护罩的低压照明灯在夜间置于风管内，将灯沿被检测的风管作缓慢地移动，在风管外观察，当发现有光线射出，则说明查到明显漏风部位，并做好记录。风管系统漏光检测采用分段检测，汇总分析的方法，被检测系统风管不应有多处条缝形的明显漏光。若系统风管每IOM接缝漏光点不超过2处，且100M接缝平均不大于16处，则漏光检测合格。漏光检测中发现的条缝形漏光，应用密封胶密封处理。然后再进行漏光检测，直至漏光检测合格为止。
