1、道路排水工程施工方法(一)施工准备1、施工放样根据设计图纸及建设单位提供的坐标网和控制点正确地进行管道的测量放样工作。临时水准点应设置在不受施工影响的区域,并设置在临近固定构筑物上,还需要妥善保护和详细记录在测量手册上。水准点必须埋设牢固,点深埋式水准基点的要求埋设。测设的临时水准点间距50m左右,精度符合规范要求,报监理工程师批准才能采用。根据设计图使用经纬仪确定管道中心线,定出标桩。标桩设在管道转向处及井位上,直线上50m左右设一个,曲线30m、并且标桩编号,量出实际长度。沟槽挖掘过程中,在挖至底层,基础、排管等施工过程中经常复核,发现偏差及时纠正,并做好原始记录。沟槽平面放样应根据管道中

2、心控制桩和沟槽宽度放出沟槽开挖边线。2、管材(1)采购的管材工地组织验收,必须符合质量要求,不允许有裂缝、缺角等缺陷的材进场,并提供相应的质量鉴定书和质量检测报告。(2)管子入沟之前的质量检查,对于有环向、纵向裂纹,管口缺角等质量问题的管材,绝不使用。(二)沟槽开挖1、基坑开挖施工前施工单位应事先对管道沿线的地质分布情况进行了解,并根据地质勘察报告提供的各土层分布状况和相应土层的力学、物理参数做好施工组织设计,基坑深度3米时,可选用围棱板支护;基坑深度3米时,则建议采用钢板桩作基坑围护措施,并应根据不同区段的沟槽深度,埋设横向水平支撑。以确保边坡与基坑土体稳定,尽量避免对管基下原状土的扰动,机

3、械开挖时不准超挖,要求人工清底。若遇淤泥质土层应在基坑内铺设木板或竹篱笆,以确保施工人员的安全。2、因地下水位埋藏较浅,施工时应采用明沟排水,然后开挖基坑,以防造成壁坍塌的出现。3、如基坑较深、地下水渗量较大,应注意地下水流失可能对邻近已建筑物、电杆及公用管线等的安全不利,必要时应采取加固保护措施。4、基坑开挖拟选用挖掘机,以反铲挖掘机为主,人工修整为辅的方法。沟槽开挖前首先作好排水工作,测量人员测出基坑开挖范围后,洒石灰线标识,现场设专人指挥,确保开挖的顺利、安全。但挖掘机挖至槽底以上20CnI时则采用人工修整,施工时不得扰动原状土,严禁超挖,如发生超挖或扰动,必须按规程要求进行地基处理后,

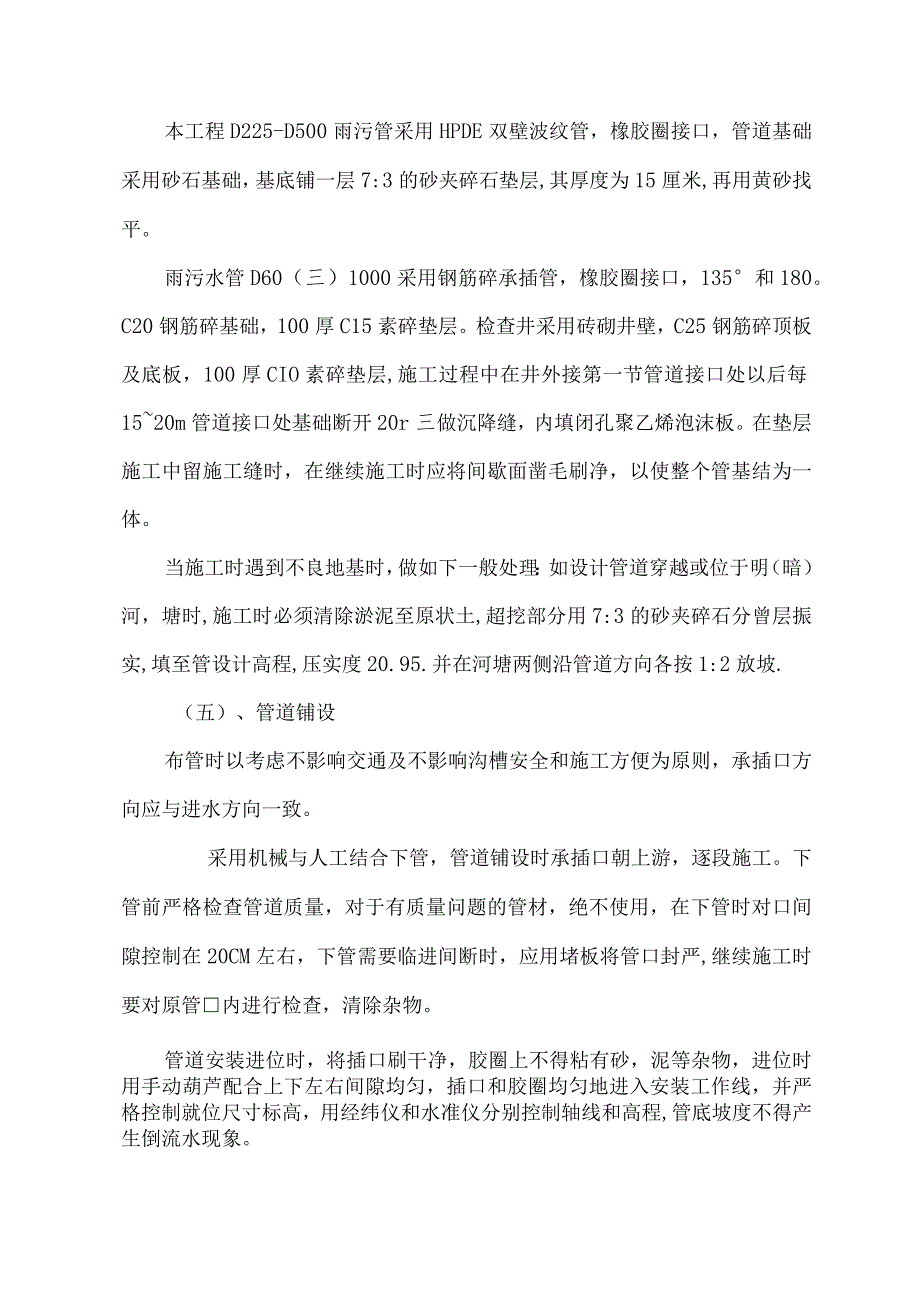

4、方可进行管道基础施工。沟槽堆土距槽边坡顶Irn以外,堆土高度不大于2.5m,以免边坡产生滑塌。5、施工时注意观察土压力变化,如有异常现象及时采取补救措施。对不符合回填要求及多余土方及时外运,以减少槽边堆土量。6、开挖沟槽,基础不能当天铺设时,必须将基底土方留住,等到做基础的当天再挖至设计标高,以免沟槽长时间暴露。测量沟槽中线标高,按Iorn左右放出槽底控制桩。7、挖沟槽时,应在沟槽施工两端设立警告标志,沟槽边侧设护栏,夜间悬挂红灯。在开挖同时要作好原有管线的加固和保护工作。(四)、管道基础本工程D225-D500雨污管采用HPDE双壁波纹管,橡胶圈接口,管道基础采用砂石基础,基底铺一层7:3的

5、砂夹碎石垫层,其厚度为15厘米,再用黄砂找平。雨污水管D60(三)1000采用钢筋碎承插管,橡胶圈接口,135和180。C20钢筋碎基础,100厚C15素碎垫层。检查井采用砖砌井壁,C25钢筋碎顶板及底板,100厚CIO素碎垫层,施工过程中在井外接第一节管道接口处以后每1520m管道接口处基础断开20r三做沉降缝,内填闭孔聚乙烯泡沫板。在垫层施工中留施工缝时,在继续施工时应将间歇面凿毛刷净,以使整个管基结为一体。当施工时遇到不良地基时,做如下一般处理:如设计管道穿越或位于明(暗)河,塘时,施工时必须清除淤泥至原状土,超挖部分用7:3的砂夹碎石分曾层振实,填至管设计高程,压实度20.95.并在河

6、塘两侧沿管道方向各按1:2放坡.(五)、管道铺设布管时以考虑不影响交通及不影响沟槽安全和施工方便为原则,承插口方向应与进水方向一致。采用机械与人工结合下管,管道铺设时承插口朝上游,逐段施工。下管前严格检查管道质量,对于有质量问题的管材,绝不使用,在下管时对口间隙控制在20CM左右,下管需要临进间断时,应用堵板将管口封严,继续施工时要对原管内进行检查,清除杂物。管道安装进位时,将插口刷干净,胶圈上不得粘有砂,泥等杂物,进位时用手动葫芦配合上下左右间隙均匀,插口和胶圈均匀地进入安装工作线,并严格控制就位尺寸标高,用经纬仪和水准仪分别控制轴线和高程,管底坡度不得产生倒流水现象。雨、污水预留支管根据设

7、计施工,预留支管检查井一般均留至道路红线外2.O米处,为便于以后接管,交叉口的预留管留置工程范围外2.O米,并预留一节管子,在地区管道尚未接入之前砌转暂封.有支管接入及管道转折处的雨水井为落底井,落底深度为50CM,其余检查井不设落底但设有留槽。预留支管位置可根据实际情况做适当调整。(六)、检查井施工1、检查井砌筑材料要求(1)红砖:采用标准砖240X115X53MM,抗压强度达到设计要求,外观要求不得有弯曲、缺棱、掉角、裂纹等,同时要求内部组织坚实,不得夹带石灰等爆裂性矿物质,不得有欠火砖,螺纹砖,出厂必须有合格证。并经现场抽样试验,合格后方可使用。(2)砂浆:砂:采用细度模数2.3以上的中

8、砂,使用前要求过筛,将大于5MM以上的卵石筛除,以利砌筑粉刷。水泥:采用32.5级普通硅酸盐水泥。水:河水。2、检查井砌筑(1)砌筑检查井之前,先根据设计进行尺寸及标高控制,然后清理基础,落脚砌筑。(2)错缝砌筑灰缝一般为0.8TCm,座浆饱满,灰缝禁止用水冲洗。水泥砂浆要现拌现用,拌好的水泥浆不得放置过长,禁止将已初凝的水泥砂浆继续使用。(3)井角砖应砌成齿形互相衔接,以增强墙身牢固。墙身如当天不能砌完待再砌时,须在已砌砖之上洒水湿润,以利粘合。(4)预留支管应随砌随安,管口与井内壁齐平,其管径、方向、标高应符合设计要求,管与井壁衔接处应严密,不得渗水。支管应用砖砌封堵,水泥砂浆抹面,并做好

9、标记。(5)检查井应内外粉刷,井外部分应随抹密实,以便次日井外回填。(6)检查井接入较大直径管道时,管顶应砖筑拱圈加固。(7)检查井基础应与管基础同时进行,碎基础浇捣12h之内沟槽不得有积水。(8)检查井做流槽时,用砖砌并用砂浆抹面,流槽高度等于引入管中的最大管径,流槽下部为半圆形,其直径同引入管管径相等,流槽上部为垂直墙,其顶面应有5%的坡度,排出管道引入管直径不等时,流槽应按两个不同的直径做成渐扩形。弯曲流槽槽同管口连接处应有0.5倍管径的直线部分,弯曲部分应为圆弧形。(9)井室盖板预制:在管道施工的同时,在工作区的预制场地,由专人进行盖板预制,盖板预制时,根据设计要求将盖板钢筋制作绑扎成

10、形,分扎由监理验收。将预制好的盖板按格大小分别堆放。3、检查井质量标准(1)井壁必须互相垂直,不得有通缝,保证灰浆饱满,灰缝平整,抹面须压光,不得有空鼓、裂缝等现象。(2)井内流槽应平顺圆滑,不得有建筑垃圾等杂物。(3)砂浆的强度等级必须符合设计要求,配合比正确。(4)井室盖板尺寸留孔位置应正确,压缝应整齐。(5)井圈、井盖必须完整无损,安装平稳,位置要正确。(七)、闭水试验为确保管道施工质量,管道在回填土以前均需做闭水试验,检查管道及检查井渗水是否在规定允许值内。1、管头封堵:将试验段管道的下游及上游检查井的进水管给予封堵,封堵采用砖砌水泥浆抹面,然后利用上游检查井进行闭水。2、注水:试验管

11、段从上游井注水,待管段注满水后,经24h浸泡,使管壁充分吸水。使水位下降稳定。3、试验:试验水位,应控制为试验管段上游管内顶以上2m,如上游管顶至试验水位的高度小于2m时,根据试验水位下降高度,计算出实际渗水量,然后与允许渗水量相比较,小于允许值则试验合格,大于允许值则需检查原因,找出问题所在,进行处理。如渗水部分不易看出,可在水内渗一些大红粉,使渗水部位位置显形,便于处理,然后重新进行注水试验,直至符合规范要求。(八)、沟槽回填1、回填土注意事项(1)回填土必须在管道所有隐蔽工程监理确认及管道闭水试验合格后进行,同时管道基础碎也应达到规定的强度。(2)回填顺序应按沟槽排水方向由高向低分层进行

12、,以保证排水畅通,并在两侧同时下土均匀夯实,以防管道移位,检查井等附属物回填土应四周同时进行。(3)雨后土壤中含水量过多时,应尽量避免回土。(4)回填高度应配合检查井的砌筑,不使泥水流入井内,当土回填至地面而检查井尚未盖上时,井口的四周要作好土堤,并应高出地面20cm。2、回填碾压回填时,槽内不得有积水,并分层夯实,每层松铺厚度不大于20cm,并掌握最佳含水量,土过干时可适当洒水,过湿时,应晾晒或换土,用打夯机打击密实,使其达到密实度要求。离心管管道两侧回填土要求同步回填,分层夯实,严禁单侧填高,密实度不低于0.9o超出管顶500MM以上至路基以下部分若管道位于车行道下的采用间隔土回填(20厘

13、米细粒土,10厘米厚三4厘米的碎石),压实度满足有关规定要求。严禁回填淤泥质土和垃圾。HPDE双壁波纹管排水管采用中粗砂回填至管顶,其干重度不小于16KN/M3,管顶100MM以上部分回填同离心管。3、回填土质量要求(1)在管顶以上50Omnl以内,不得回填大于100mnl的石块,砖块等杂物。(2)回填时,槽内应无积水,不得回填淤泥、腐植土、冻土及有机物质。(3)回填密实度达到给水排水管道工程施工及验收规范中的有关规定。(九)、施工注意事项:1、道路纵坡最低及交叉口最低处设置的雨水口位置不应移动。其准确位置需按道路纵断图及交叉口竖向设计图确定。2、雨水口支管:单篦雨水口接管管径D225,1二设,双篦雨水口接管管径D300,1=0.5%o3、检查井顶面标高系根据纵断面及横坡设计推算而得,施工时须按道路设计图复核,如有出入,以道路设计图为准。4、雨污交汇井中,污水管穿越交汇井时不断开,并且在交汇井中污水管不得有接口,交汇井落底50cm。5、雨、污水管道覆土不足0.7米的应方包C20碎厚20cm。6、雨水检查井若为落底井,落底深度为50Cnb雨水口均为落底30cm;污水检查井若为落底井,落底深度为30cm。除落底检查井外,雨污水检查井均须做流槽。
