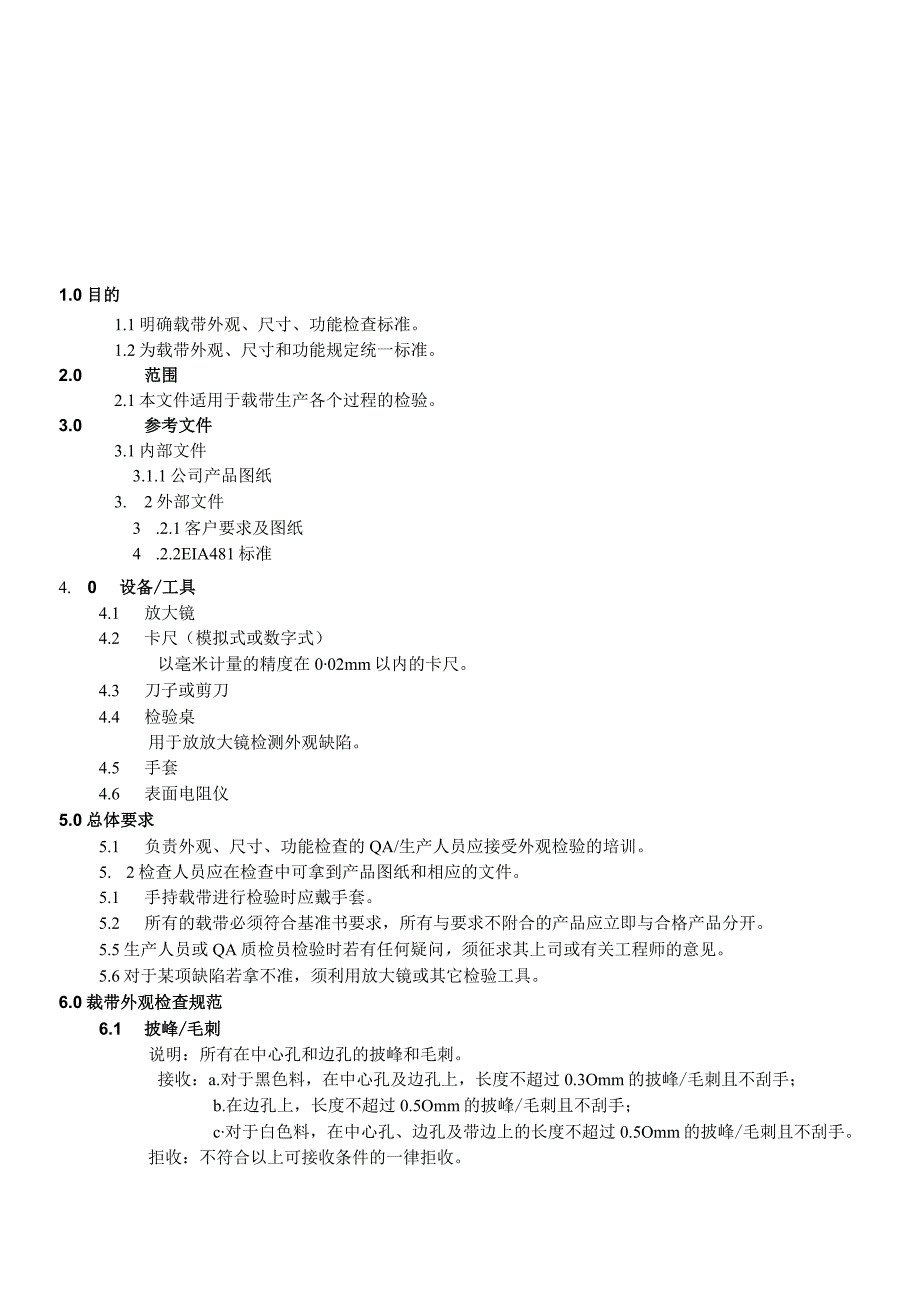

1、1.0目的1.1明确载带外观、尺寸、功能检查标准。1.2为载带外观、尺寸和功能规定统一标准。2.0范围2.1本文件适用于载带生产各个过程的检验。3.0参考文件3.1内部文件3.1.1公司产品图纸3. 2外部文件3 .2.1客户要求及图纸4 .2.2EIA481标准4. 0设备/工具4.1 放大镜4.2 卡尺（模拟式或数字式）以毫米计量的精度在002mm以内的卡尺。4.3 刀子或剪刀4.4 检验桌用于放放大镜检测外观缺陷。4.5 手套4.6 表面电阻仪5.0总体要求5.1 负责外观、尺寸、功能检查的QA/生产人员应接受外观检验的培训。5. 2检查人员应在检查中可拿到产品图纸和相应的文件。5.1
2、手持载带进行检验时应戴手套。5.2 所有的载带必须符合基准书要求，所有与要求不附合的产品应立即与合格产品分开。5.5生产人员或QA质检员检验时若有任何疑问，须征求其上司或有关工程师的意见。5.6对于某项缺陷若拿不准，须利用放大镜或其它检验工具。6.0裁带外观检查规范6.1 披峰/毛刺说明：所有在中心孔和边孔的披峰和毛刺。接收：a.对于黑色料，在中心孔及边孔上，长度不超过0.3Omm的披峰/毛刺且不刮手；b.在边孔上，长度不超过0.5Omm的披峰/毛刺且不刮手；c对于白色料，在中心孔、边孔及带边上的长度不超过0.5Omm的披峰/毛刺且不刮手。拒收：不符合以上可接收条件的一律拒收。6.2 污溃说明

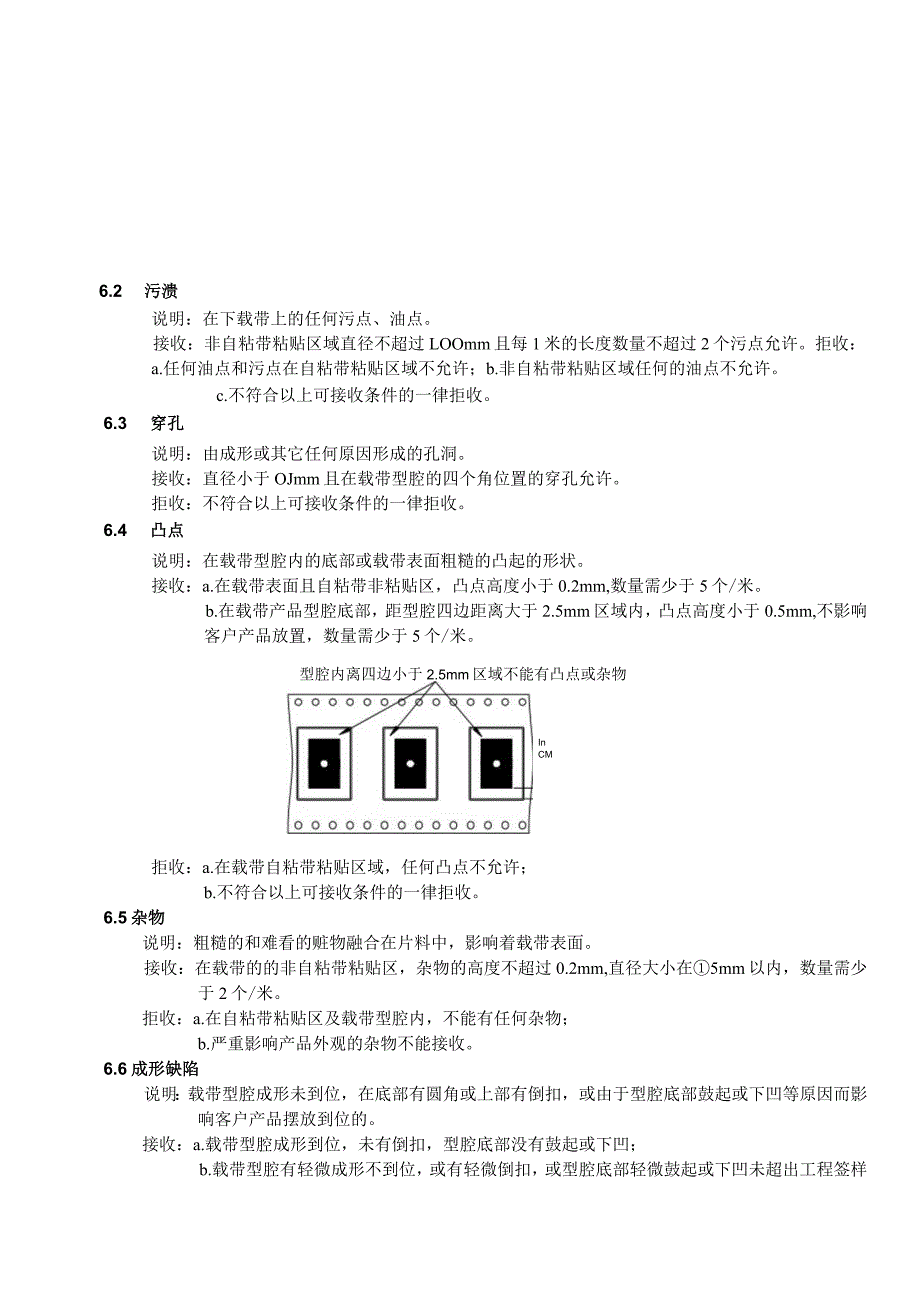

3、：在下载带上的任何污点、油点。接收：非自粘带粘贴区域直径不超过LOOmm且每1米的长度数量不超过2个污点允许。拒收：a.任何油点和污点在自粘带粘贴区域不允许；b.非自粘带粘贴区域任何的油点不允许。c.不符合以上可接收条件的一律拒收。6.3 穿孔说明：由成形或其它任何原因形成的孔洞。接收：直径小于OJmm且在载带型腔的四个角位置的穿孔允许。拒收：不符合以上可接收条件的一律拒收。6.4 凸点说明：在载带型腔内的底部或载带表面粗糙的凸起的形状。接收：a.在载带表面且自粘带非粘贴区，凸点高度小于0.2mm,数量需少于5个/米。b.在载带产品型腔底部，距型腔四边距离大于2.5mm区域内，凸点高度小于0.
4、5mm,不影响客户产品放置，数量需少于5个/米。型腔内离四边小于2.5mm区域不能有凸点或杂物In CM拒收：a.在载带自粘带粘贴区域，任何凸点不允许；b.不符合以上可接收条件的一律拒收。6.5杂物说明：粗糙的和难看的赃物融合在片料中，影响着载带表面。接收：在载带的的非自粘带粘贴区，杂物的高度不超过0.2mm,直径大小在5mm以内，数量需少于2个/米。拒收：a.在自粘带粘贴区及载带型腔内，不能有任何杂物；b.严重影响产品外观的杂物不能接收。6.6成形缺陷说明：载带型腔成形未到位，在底部有圆角或上部有倒扣，或由于型腔底部鼓起或下凹等原因而影响客户产品摆放到位的。接收：a.载带型腔成形到位，未有倒
5、扣，型腔底部没有鼓起或下凹；b.载带型腔有轻微成形不到位，或有轻微倒扣，或型腔底部轻微鼓起或下凹未超出工程签样范围，可接收。拒收：不符合以上可接收条件的一律拒收。6.7 型腔变形说明：载带产品型腔底部变形或在角部有皱角。接收：袋子外形完整不影响到器件的安放或尺寸功能。拒收：a.变形影响载带型腔的完整性；b.变形影响载带的美观；c.变形轻微，但易造成载带加重变形的不允许；d.向上变形的量大于0.1mm不允许。指示图6.8 划痕说明：在载带表面上的划痕。接收：在非自粘带粘贴区域，划痕的最大深度不超过0.05mm，表面不应粗糙或凸起。拒收：a.在自粘带粘贴区域，任何划痕不允许；b.不符合以上可接收条
6、件的一律拒收。6. 9成型错位说明：产品成型时加热区域和成型区域不在同一个位置，在中墙上形成一个加热印痕,型腔形成一条边的倒扣。接收：未有成型错位现象。成型错位拒收：任何成型错位现象拒收。/6.10波动6.11折带说明：载带出现如下图示的折弯。接收：折弯后可恢复且未在折弯处出现严重印痕。6.12 上模印说明：上模印是由加热块或成型模造成在型腔周边上部形成的凸起的形状，影响自粘带的粘贴。接收：无上模印或有上模压印但不凸起。拒收：任何凸起的上模印不允许。凸起的胶布印，不合格。合格产品6.13 中墙凸起说明：载带中墙有凸起的形状。接收：载带中墙无凸起的形状。拒收：任何中墙凸起的形状不允许。中墙凸起，
7、NG)0。0060000OOOOOOOOOOOOoOOoo6.14 未打孔说明：边孔、中孔没有打或没有打穿的现象在载带上出现接收：没有未打孔现象否则拒收。未打孔NG孔未打穿NGHH6.15 孔错位说明：边孔、中孔没有打在要求的位置。接收：没有孔错位现象否则拒收。ooooooooeeeooo6.16 鸿度说明：载带侧向的弯曲程度，如图示。接收：成品带子的允许弯曲度为1毫米/250毫米，载带原材允许的弯曲度为2毫米/1米。否则拒收。,OzO_oOS-理屯里LgJlq卫卫！Imm（最大拱形）250mm6.17 料头、料尾形状每一卷载带成品在料头料尾需剪箭头形状，在胶盘里面那头箭头是内凹的，在胶盘最外
8、面那头箭头向外的。箭头的大小及长度控制在一个载带型腔以内。如以下图示：胶盘最外面那头箭头向外 （即我们做货结束那头）卷进胶盘里面那头箭头向里（即我们做货开始那头）7.0尺寸检查规范载带的尺寸必须满足图纸所有的要求，如果没有特别的要求，尺寸公差按图纸。以下尺寸需重点管控：1、Po尺寸40.1m,生产管控重点为每两次冲程之间接头的PO值，非接头孔尺寸由打孔模保证。用卡尺测量方法为测量两孔之间的间隔在2.4-2.6mm之间，且与非接头孔的尺寸相差在O.Imm范围内（首件为0.05mm）,每次测量需测3个接头位置以上且都合格。如下图示：2、El尺寸1.750.1mm,生产管控重点为每两次冲程之间的接头
9、的两个孔的El值，用卡尺测量的方法为测量孔边距材料边的距离在0.9-1.Imm之间，且接头两个孔的测量值相差在0.Imm以内（首件为0.05un）,每次测量需测3个接头位置以上且都合格。如下图示：此两数测量值相差在0.1mm以内3、F尺寸（具体尺寸数值不同规格不一样），用卡尺测量方法为测量中孔至型腔前后两边的距离，对于没有中孔的则测量型腔前后两边至载带边孔或边的距离，所测数值符合下表要求，测量方法如下图示：F尺寸（横偏）控制标准载带宽度横偏（A、B数值相差数）载带宽度横偏（A、B数值相差数）16mm0.2mm44mm0.3mm24mm0.2mm56mm0.3mm32mm0.2mm72mm0.4
10、mm4、P2尺寸（具体尺寸数值不同规格不一样），用卡尺测量方法为测量中孔至型腔左右两边的距离，没有中孔的使用卡尺比较。所测数值符合下表要求，测量方法如下：P2尺寸（纵偏）控制标准载带宽度纵偏（A、B数值相差数）载带宽度纵偏（A、B数值相差数）16mm0.2mm44mm0.3mm24mm0.3mm56mm0.3mm32mm0.3mm72mm0.4mm有中孔产品P2值测量方法（A、B测量值相差在0.2mm以内）无中孔产品P2值测量方法 （A、B数值相差在0.2mm以内）5、F、P3DOvAOvBOvKOvSO是由成型模具和打孔模具保证的，主要在做首件检查时依图纸检测。T值和，值是原材料的尺寸，T（
